Ajout de lampes à une source CD ou K7

[malenimi]

Ben non aucune si ce n'est que les composants livrés sont aux bonnes valeurs....

[Androdead]

Ok, ce n'est pas grave, la dernière résistance qu'il nous fallait une réponse est expliquée sur le schéma. on refera tout l'inventaire (de ce qui va/va pas, le tri plutot) et une vérification ce soir, où dès que tu peux. J'ai toute la soirée de libre à priori.

[malenimi]

salut

avec l'aide d'andro , ben le circuit est monté , tension aux heater de 6.29 v donc correcte....

reste les connections sur la platine à faire + intégration + essais ....

[Androdead]

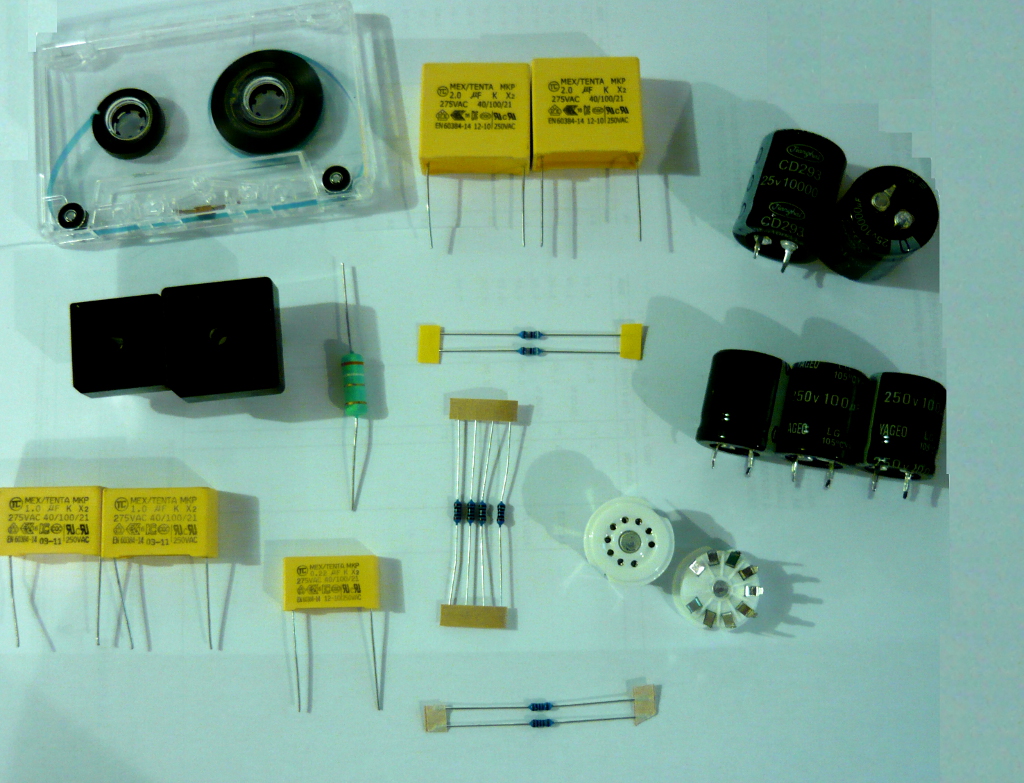

Je vous ai mis une cassette en haut à gauche pour comparaison de taille.
J'ai été étonné de deux choses : la taille minimaliste des condensateurs électrolytiques, et la taille des MKP un peu plus grosse que je ne pensais.
Pour information, ce sont les valeurs et composants pour un dac TDA1541A à Courant et un montage avec des 6N1
Les résistances ont été achetées à Conrad pour environ 1€80 TTC
Les condensateurs ont été achetés à Conrad pour environ 13€20 TTC
Les supports à tube noval achetés à Conrad pour environ 3€00 TTC

Le reste récupération.. Donc sans les tubes, j'en ai eu pour 18€.
Je trouve ça honnête :cpasmoi!:
Certains condensateurs sont upgradables en Pio, bien évidemment ce qui redonne un peu de valeur, les electrolytiques ne sont pas non plus spécialement merveilleux, ce ne sont ni des premiers prix ni des chers. Mon but était de bel et bien rogner sur les sous. Dès que je reçois les lampes je vous tiens au jus !

[malenimi]

salut

effectivement ce n'est pas la même taille que les miens , le montage en extérieur s'impose

[malenimi]

bon premier essai

j'ai bien du signal sur les RCa d'origine , mais nada sur les lampizées

je re-démonte pour jeter un oeil

[Androdead]

bon premier essai

j'ai bien du signal sur les RCa d'origine , mais nada sur les lampizées

je re-démonte pour jeter un oeil

ps: on est dessus..

edit, 00h45 : On arrête temporairement, demain on reprendra.
Un des deux canaux marche, mais un buzz est présent. Le problème venant du module lampizator, et les lampes utilisées étant très fragiles il est fort probable qu'une des deux lampe soit cramée. En intervertissant les entrées c'est le même canal qui marche..

Pour le buzz, il intervient dès allumage des lampes, je penche pour l'alimentation des heaters.
Elle est en DC, mais la valeur est bonne, demain certains tests seront fait en heaters alimentés en AC + filtrage afin de voir si le buzz persiste.

[Clavette]

Il faut revérifier les soudures, mesurer quelques tensions....

Tu ne devrais avoir aucun buzz avec une alim filament en DC, au contraire!

[Androdead]

Il faut revérifier les soudures, mesurer quelques tensions....

Tu ne devrais avoir aucun buzz avec une alim filament en DC, au contraire!

Je sais bien, mais on a bien le 6.3v et le 180v pour ce qui est de l'alim !!
Si une des deux lampes est ko, peut-elle induire du buzz sur les deux voix ..?

[Clavette]

Du nouveau?

De mon coté j'ai envoyé un mail pour un devis chez Electra Sud-ouest pour un transfo histoire de pas trop me compliquer la vie. Selon leur site un 30VA toroïdal est proposé à 28€ avec deux tensions de sortie. On verra ce que ca donne, je vous tiens au courant.
