Yamaha C-1

Message par **Edouard-** » mer. 22 mai 2013 23:44

Je dirais des trace de connecteur non ? ( sur les carte PCI et Ram ça fais un peu pareil )

Message par **Ulrich** » mer. 22 mai 2013 23:52

Je vais peut être dire une connerie...mais bom

...

c'est la verification manuelle du potentiomètre...

Message par **Clavette** » jeu. 23 mai 2013 04:08

Ulrich a écrit :Je vais peut être dire une connerie...mais bom ...

c'est la verification manuelle du potentiomètre...

, un QC manuel en fin de montage.

Message par **denis78640** » jeu. 23 mai 2013 07:34

Bonjour,

Ayant travaillé pour des potentiomètres a piste plastique je sais...enfin je crois, car je vois pas tres bien...

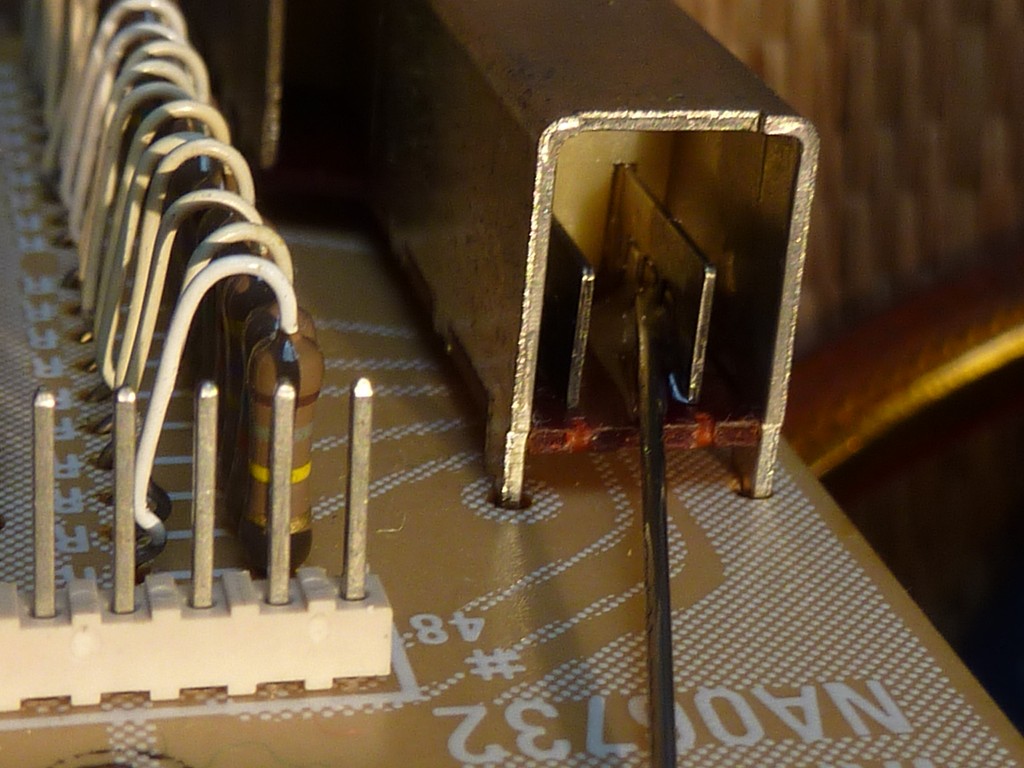

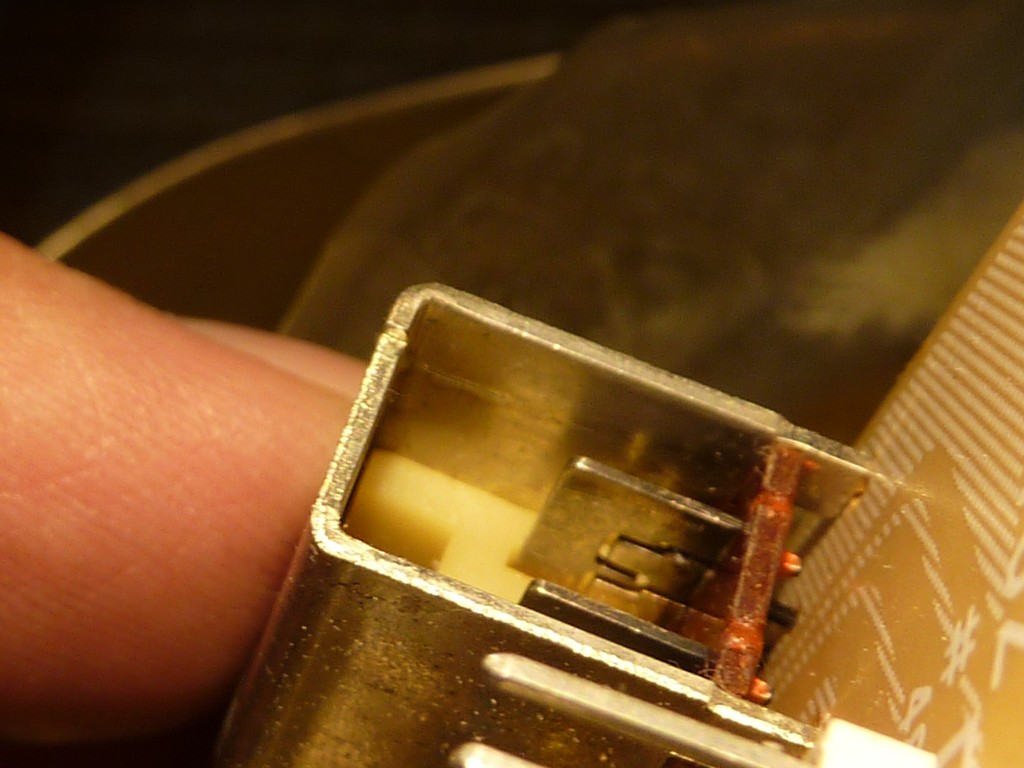

Ce sont des ajustements des valeurs du dépôt plastique qui forme les résistances du pot...

Amicalement

Denis

Bravo DENIS !

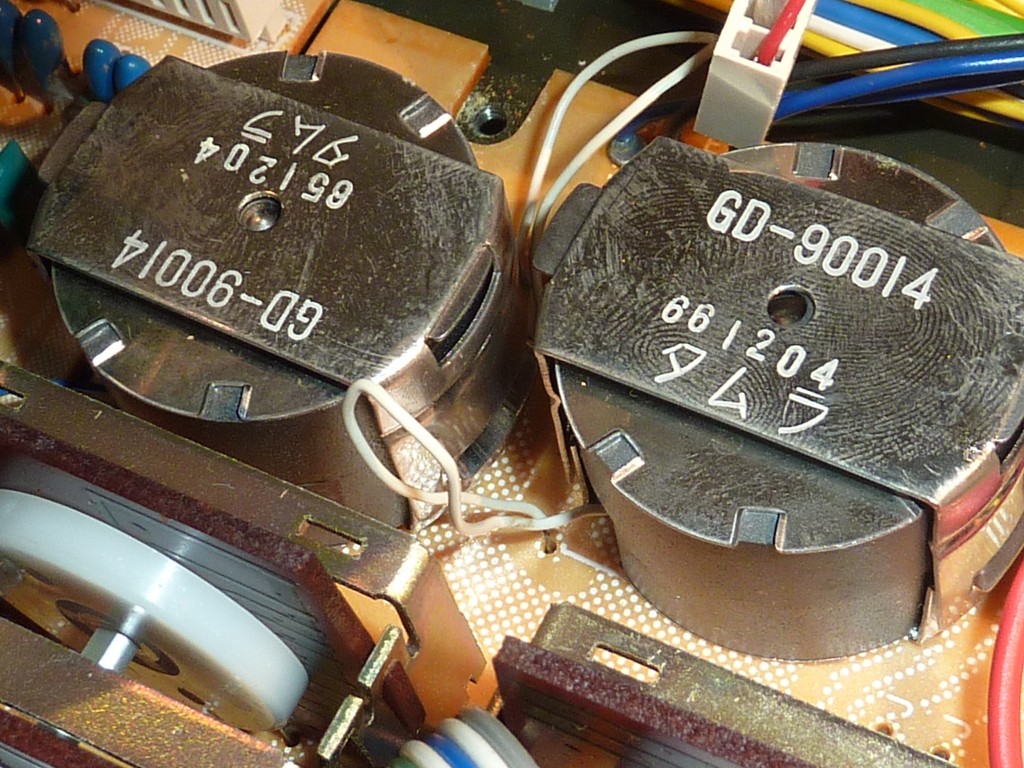

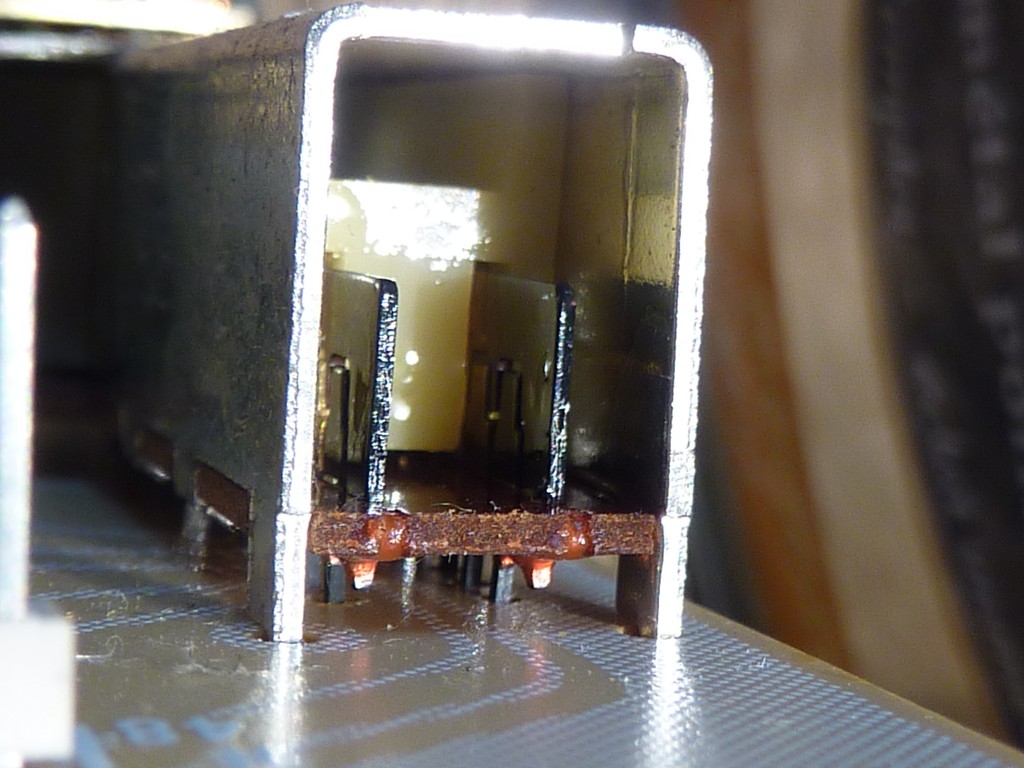

En effet le petit bloc de carbone ou graphite qui se trouve entre les deux connections est " micro-fraisé " au quart de poil jusqu' à obtenir la valeur ohmique recherchée . On est ainsi sur de la précision cage par cage une fois assemblées .

Message par **Ulrich** » jeu. 23 mai 2013 12:04

denis78640 et inspecteurClouseau pour ces precieuses informations

Klemp · Message par **Klemp** » ven. 24 mai 2013 23:05

Merci à Clouseau pour ces précisions .... et merci à tous pour vos commentaires

J' attends toujours une paire de condensateurs 47µF/160Volts et 2/3 autres pour le circuit d' alimentation, mais en dehors de cela, la restauration est finie

...

Je ne sais ce qu' il va donner, mais j' aurais tout fait pour qu' il fonctionne aussi bien sinon mieux qu' un C-1 neuf .... Il faut dire que la base est bonne .... hormis 5 ou 6 condensateurs, pour la plupart dans le circuit d' alimentation, les 80 autres étaient encore dans les clous ... Y compris la trentaine de bipolaire sur le circuit audio ...
Pour être 'tranquille', j' ai tout changé ....
Au menu : du Panasonic, Nichicon Muse, Elna Silmic II et Rubycon Black-Gate VK ....

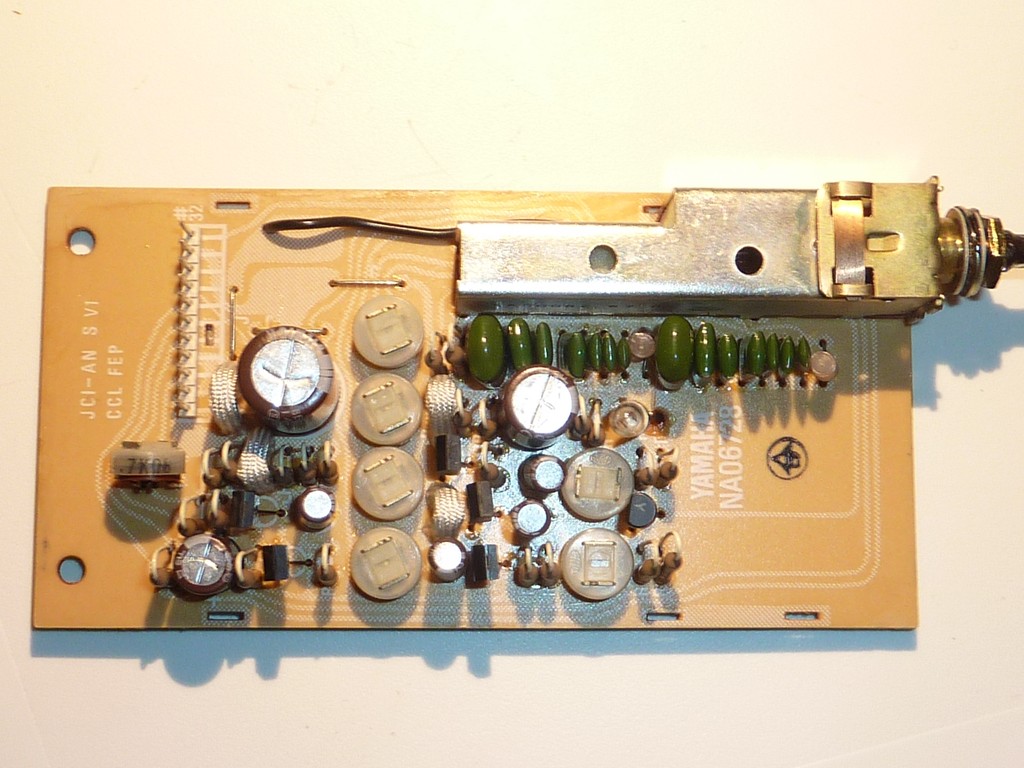

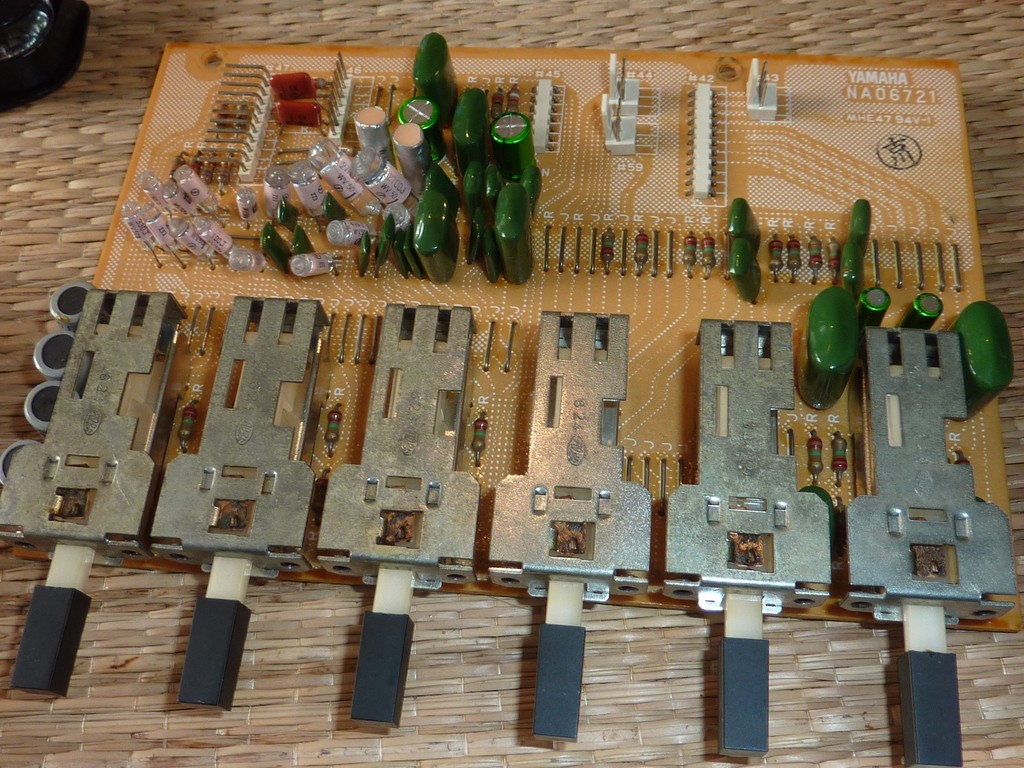

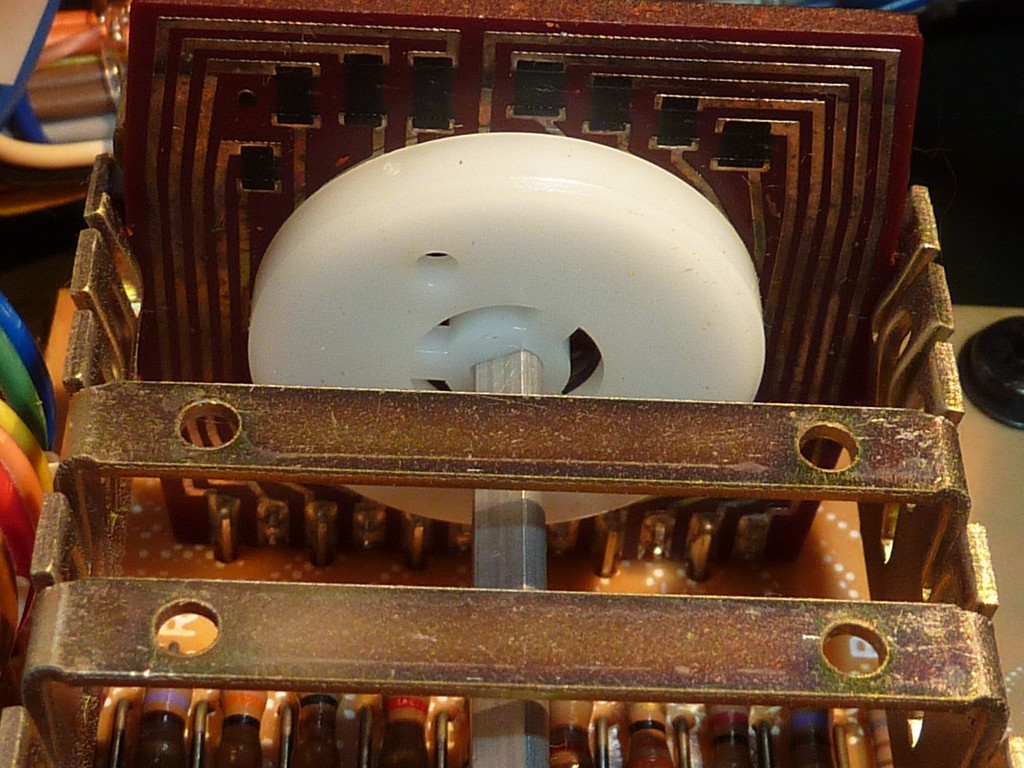

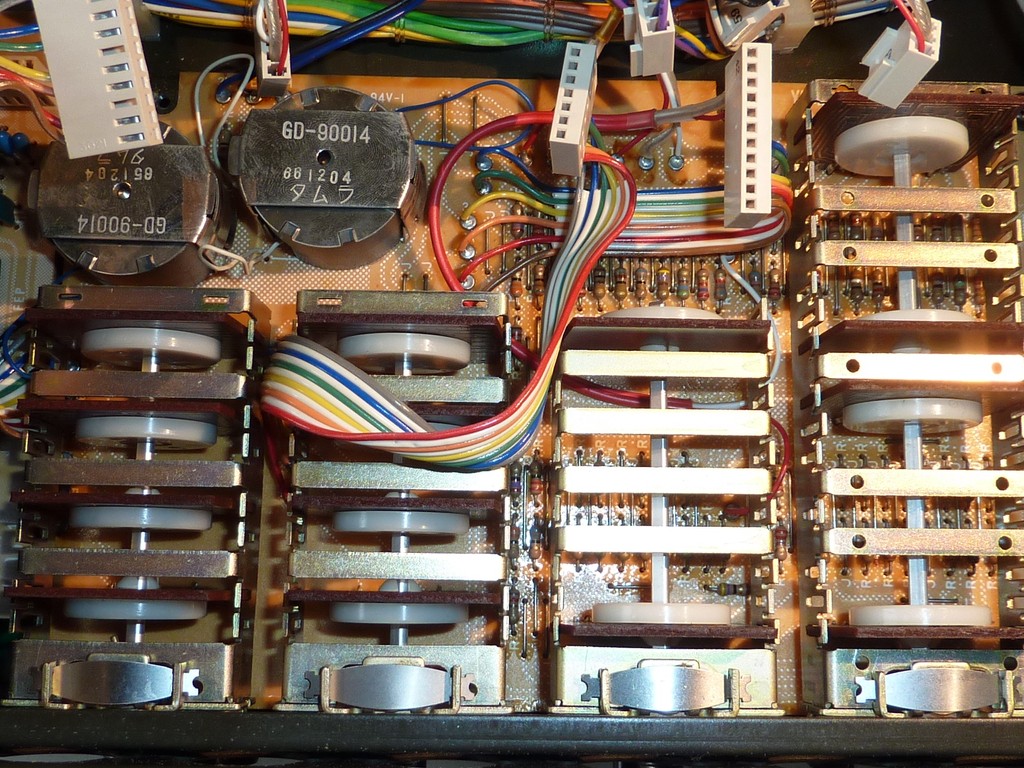

Nettoyage des contacts des clés, poussoirs et sélecteurs au coton imprégné et produit désoxydant (pas de KF

) ...

Clouseau avait raison, il est dans un état de conservation exceptionnel pour un appareil de 35 ans ... Seul bémol quand on restaure un appareil comme celui-là, le vernis dont a été enduit l' ensemble des cartes coté soudures.... un peu à la manière des anciens amplis à tubes pour protéger les soudures et liaisons de toute forme d' oxydation ...
Je n' ai retiré à l' acétone ce vernis que sur la carte d' alimentation, car j' ai refait toutes les soudures de ce circuit sujet à l' échauffement ...

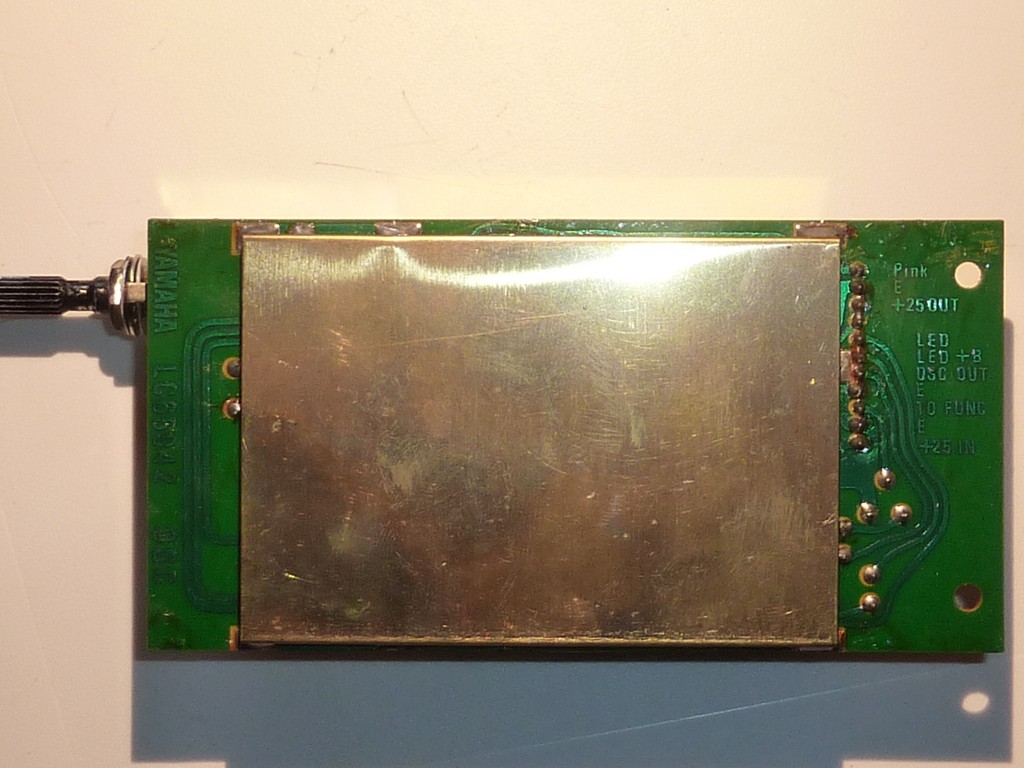

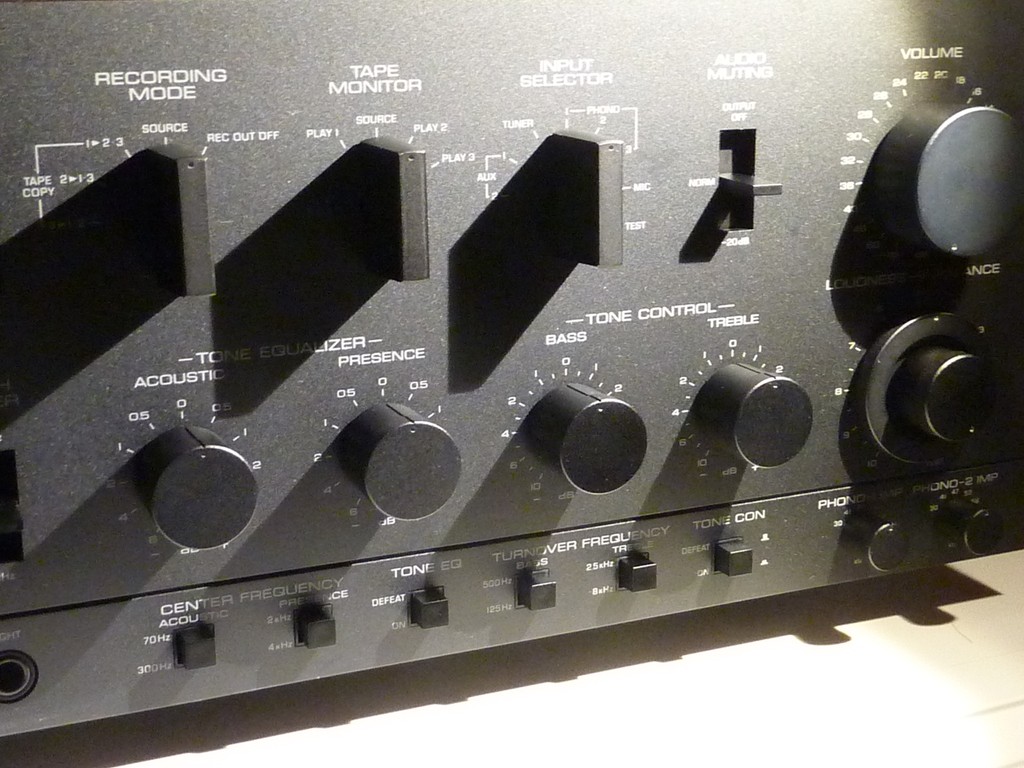

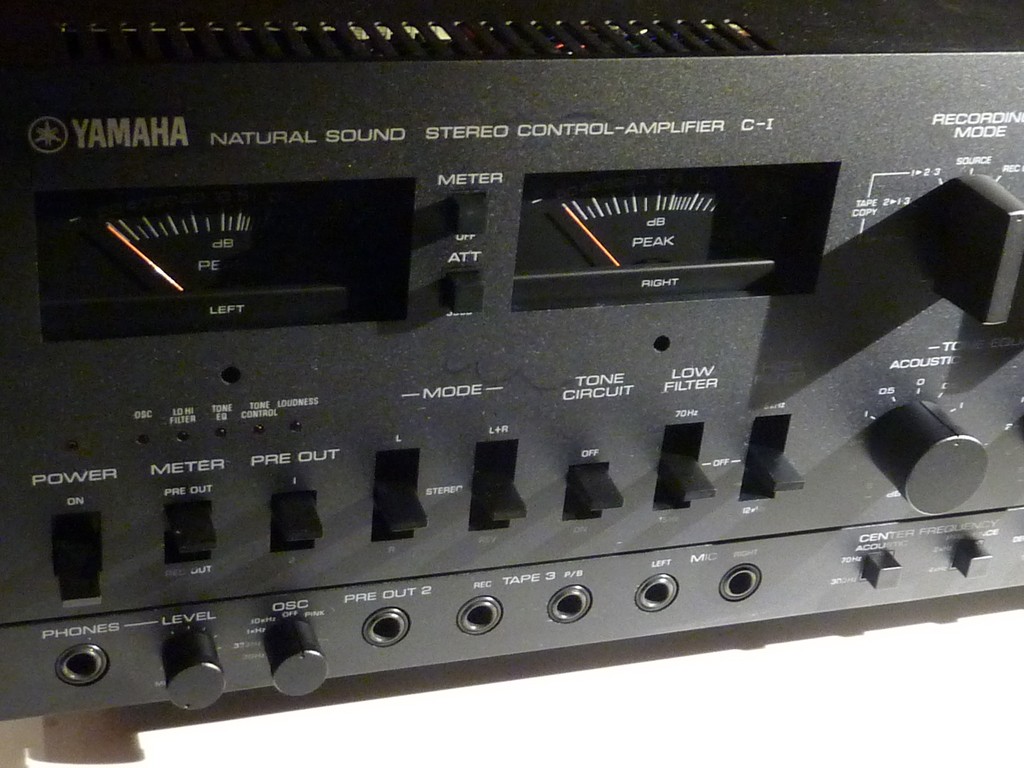

En image

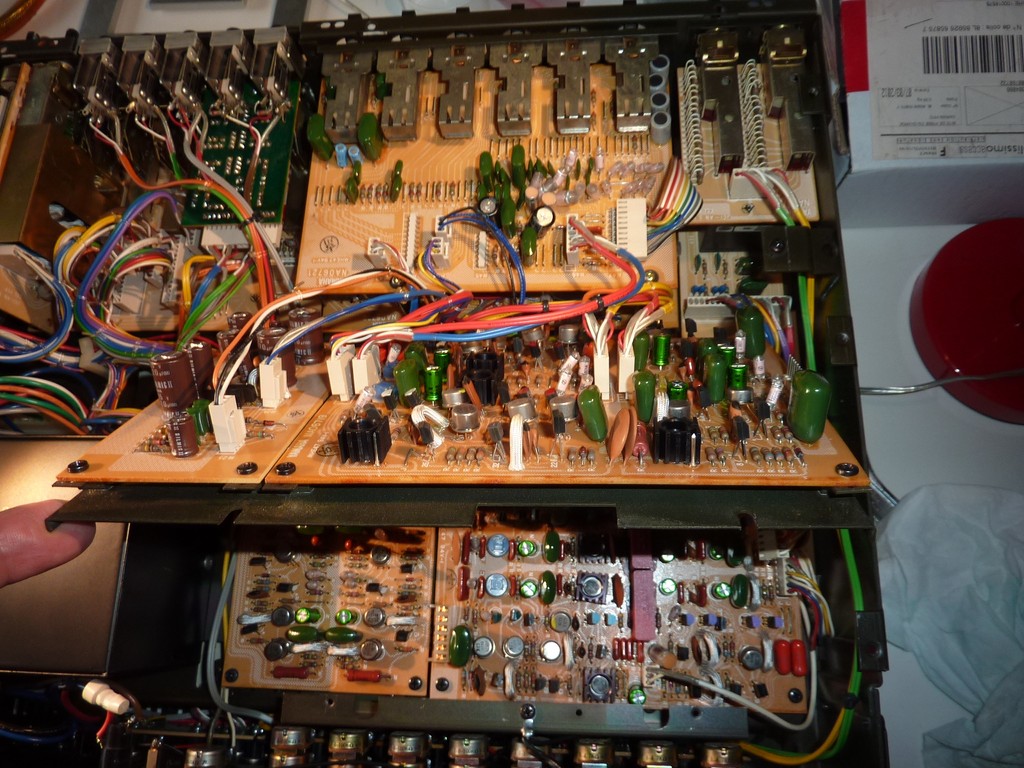

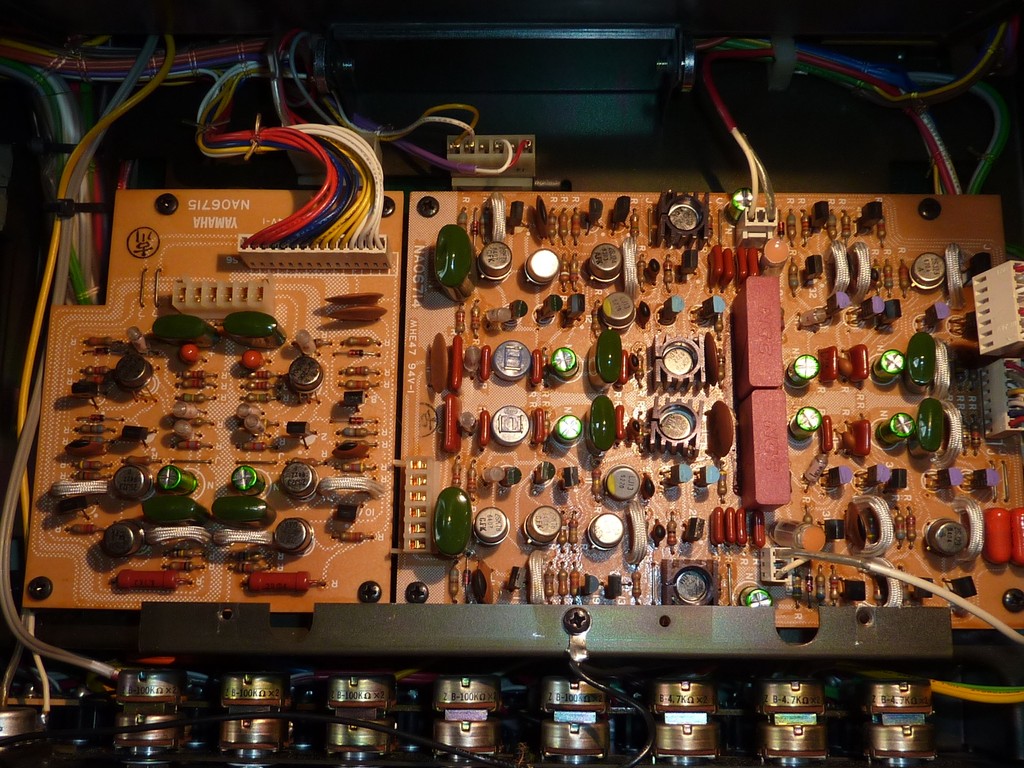

Circuits coté inférieur montés sur charnière
