Teac Z-6000

[crashgarrett]

bon je viens d'inversé U 302 et U402 , je problème en Dolby C à changé de voie
plus qu'a trouvé un NE652N ...
Edith : j'en ai commandé 4 avec 4 supports tulipe , plus qu'a attendre mi-avril ...

[hdrobien]

sur le PCB Dolby , U301 & U302 servent au REC et U304 sert au Play .

si oui comment se fait le double dolby ( ou le passage du Dolby B au C ) sur U304 ??

un truc m'échappe

Je n'ai pas bien compris la fonction du NE654N (switching et preamplifier ?) mais on a bien en tout 4 NE652N et chacun est capable de faire soit le codage, soit le décodabe Dolby B+C en mono.

Le compte est bon, non ?

[crashgarrett]

oui d'accord sauf que U304/404 à l'air seul , enfin pas relié à U302/402 !!
j'ai du mal à saisir !! ça se voit
sur le SM enfin de ce que je vois !!
U301/401 est relié à U302/402 pour le REC
et U304/404 ne ferait que le PLAY




en fait si en lisant le datasheet que tu as posté , que je trouvais pas d'ailleurs c'est plus clair.
U301/401( NE654 ) , ne s'occupe que du REC( pin 12 au VCC ) avec la gestion du MPX que ne font pas les autres circuits
les U302/402( NE652) et U304/404 (NE 652) gère uniquement le Dolby B/C/OFF ...



suis je clair ... enfin moi j'ai compris

[crashgarrett]

La Z-6000 est terminée , les courbes sont faites , je l'ai remballer en attendant qu'elle retrouve son proprio , j'ai reçu le circuit ce matin , les courbes sont nettement mieux maintenant , je les mettrais demain.

[crashgarrett]

donc les courbes :

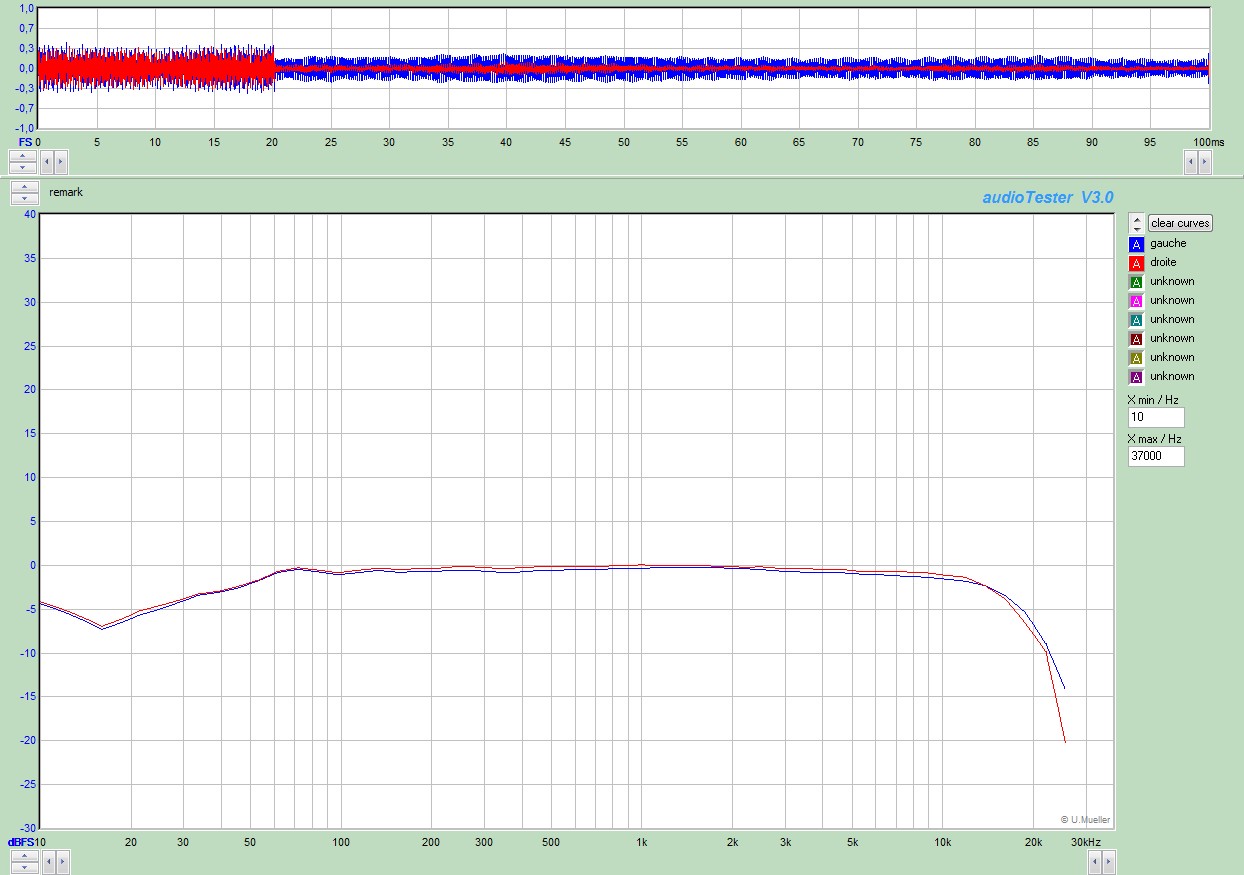

tdk-max-0_Dolby B.jpg (176.04 Kio) Vu 3709 fois

tdk-max-0_Dolby C.jpg (194.86 Kio) Vu 3709 fois

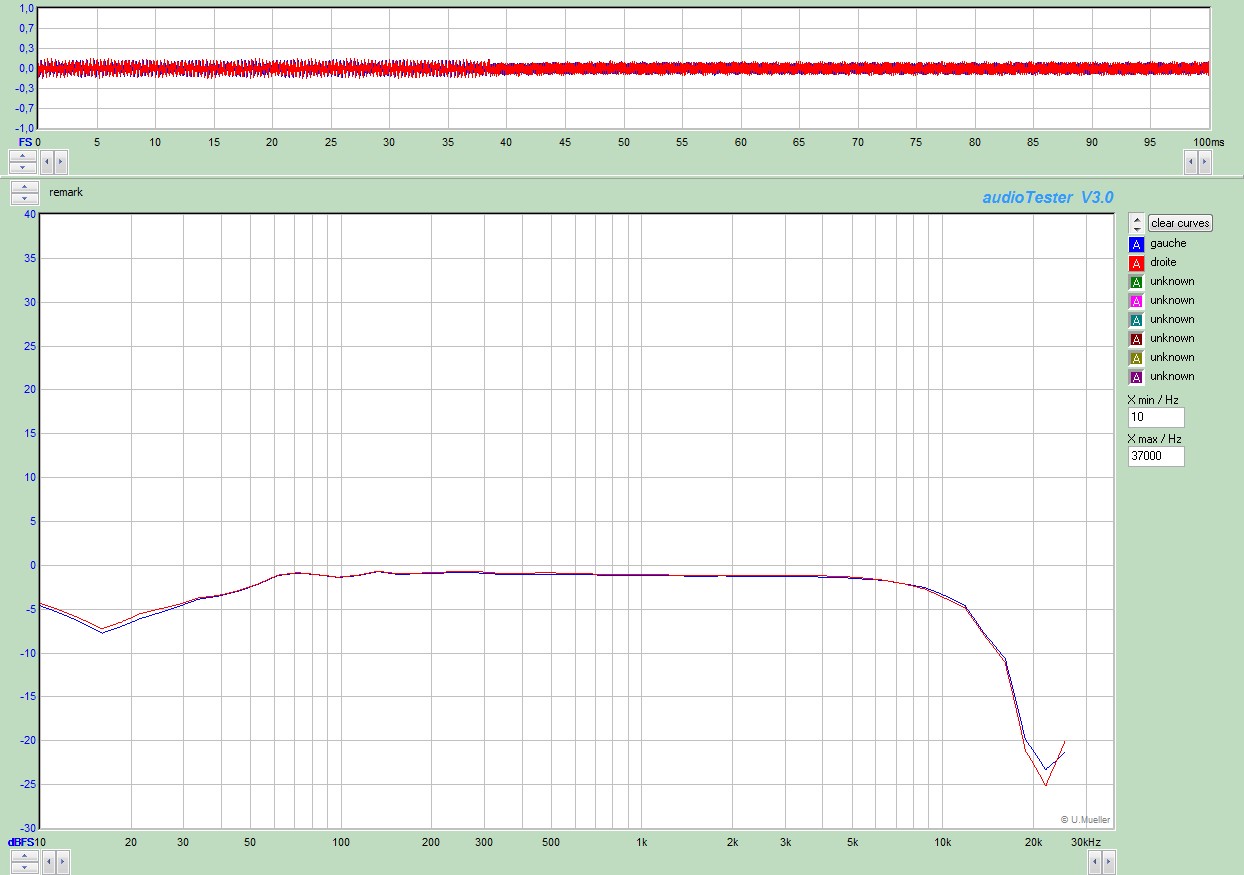

tdk-d-0_Dolby B.jpg (168.83 Kio) Vu 3709 fois

tdk-d-0_Dolby C.jpg (174.84 Kio) Vu 3709 fois
