Aller, suite de cette restauration avec un peu de délai car je me suis y pris à deux fois pour commander.

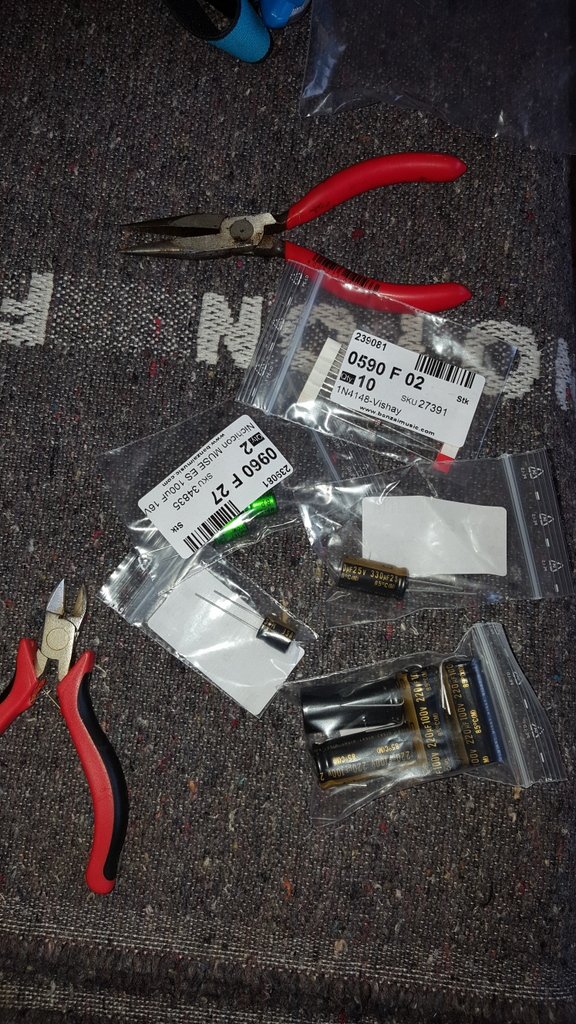

Un reliquat de chez Banzai qui a mis 15 jours (contre 5 chez Mouser !) avec les pattes des condos bien tordus et bien tassés

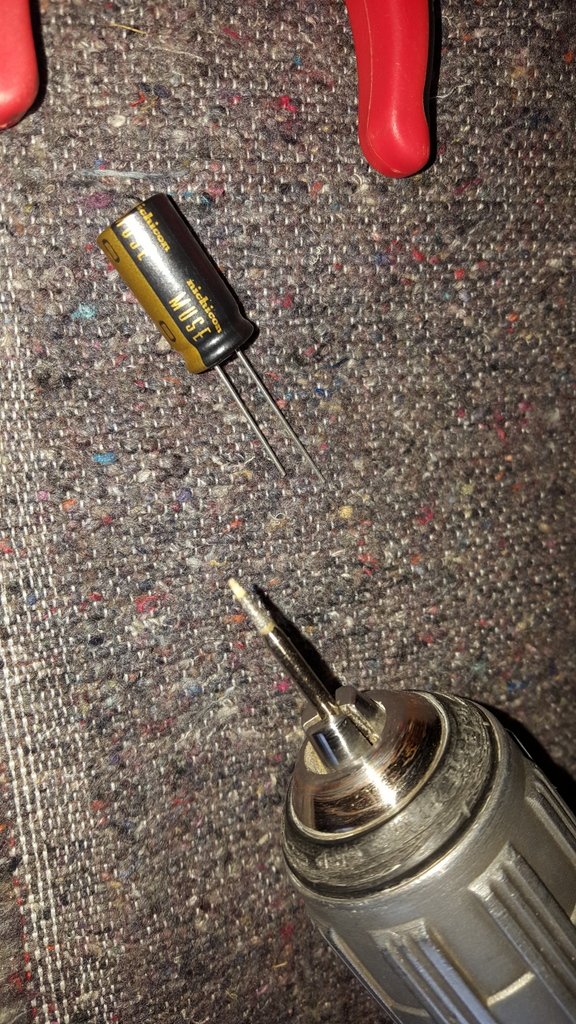

Mes jouets préférés, du Nichicon Muse. Attention, les pattes sont plus grosses. J'ai essayé au Dremel avec une mèche mais une petite tête à meuler le verre c'est ce qu'il y a de mieux.

Composant from Banzai



[Darkvalley]

Viser juste...



Perso je n'ai pas préféré mettre les 220µf à ce moment, ils ne seraient pas passés lors du remontage de la carte.
On voit le relais de marque Finder ici (ils sont beaux les Fine Gold).


[Darkvalley]

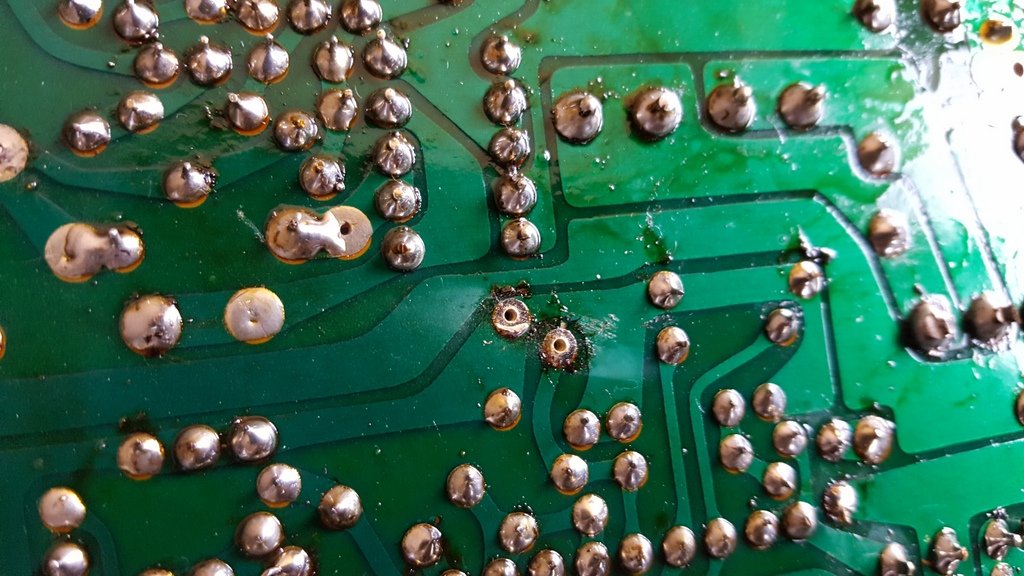

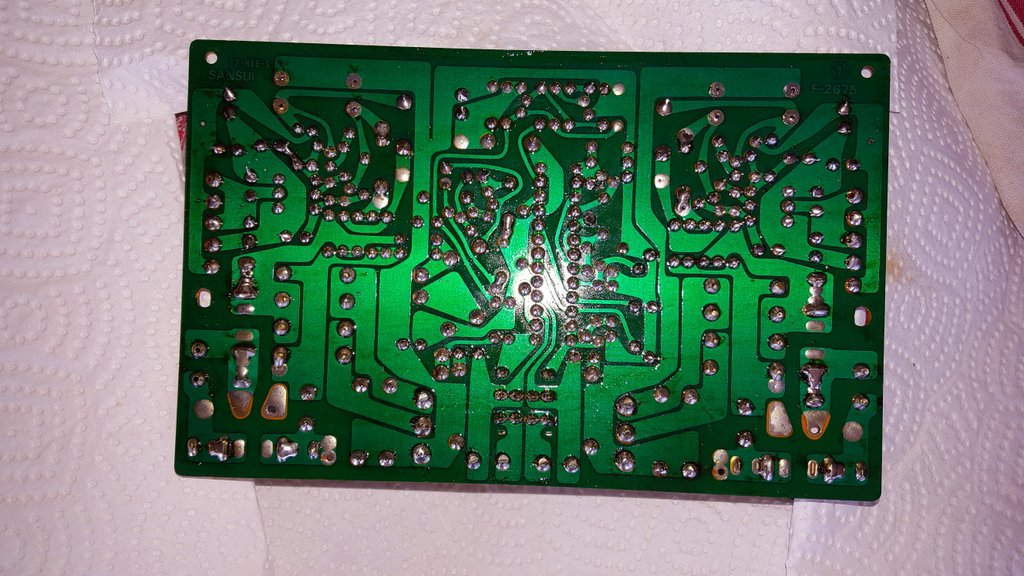

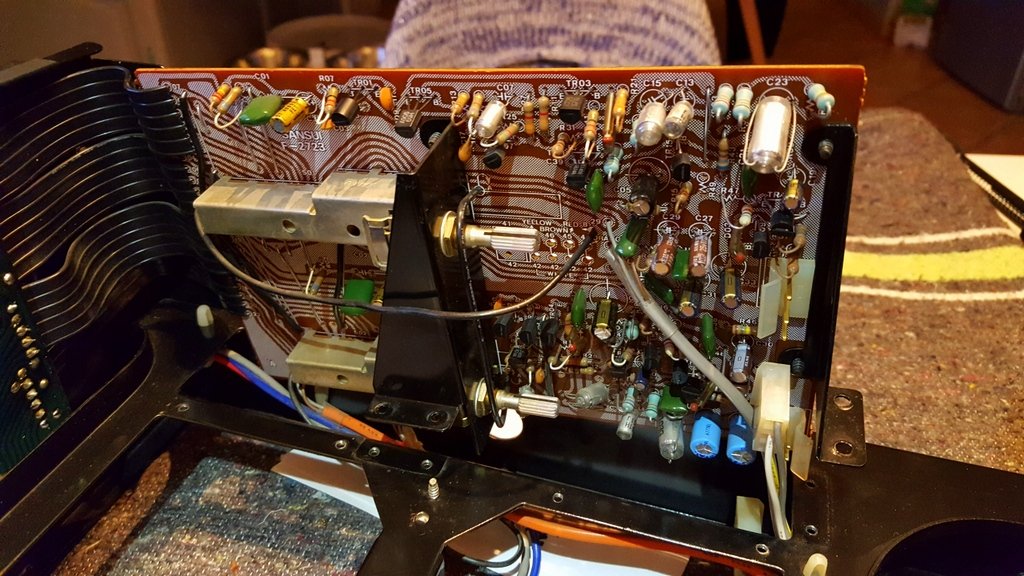

Carte retournée et nettoyée avec des soudures entièrement revues.
Vu que je n'ai pas tout dessoudé pour retirer la carte, un champ opératoire est mis d'office pour pulvériser le vernis protecteur isolant.


[Darkvalley]

Canettes neuves avec leurs petites capas d'1µf...

Merci Thierry au passage pour la référence


[Darkvalley]

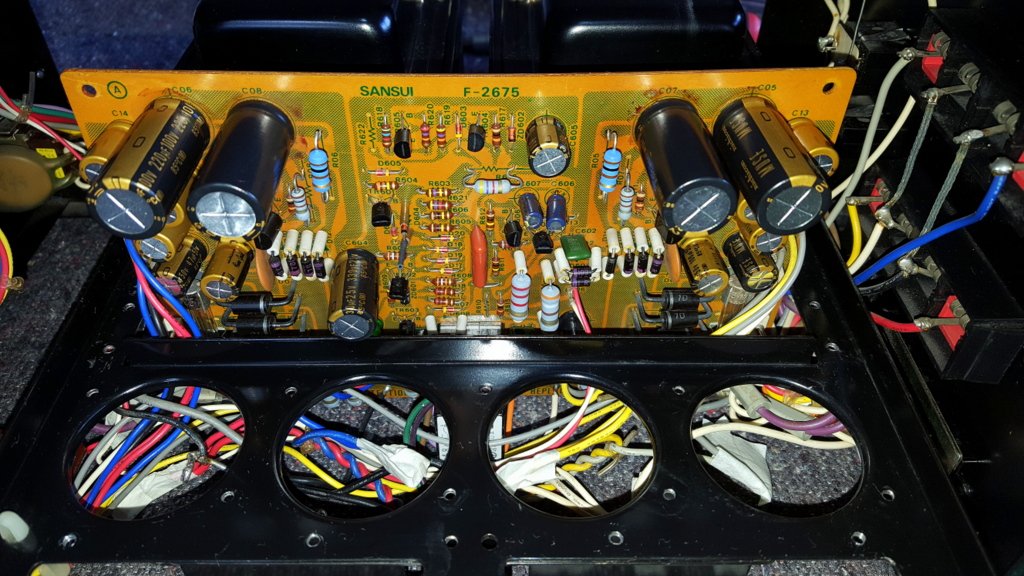

On remonte le tout...


On voit la double diode 1N4148 en remplacement de la VD1212


Là on ne s'en aperçoit pas, mais les 220µf /100v sont vraiment balaises... on verra plus tard


[Darkvalley]

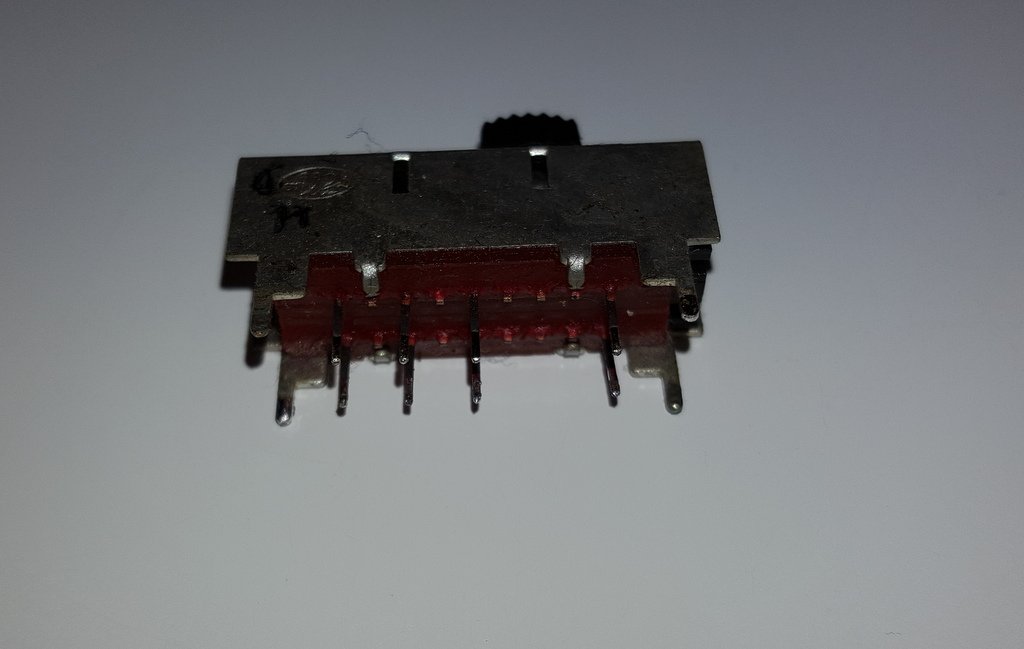

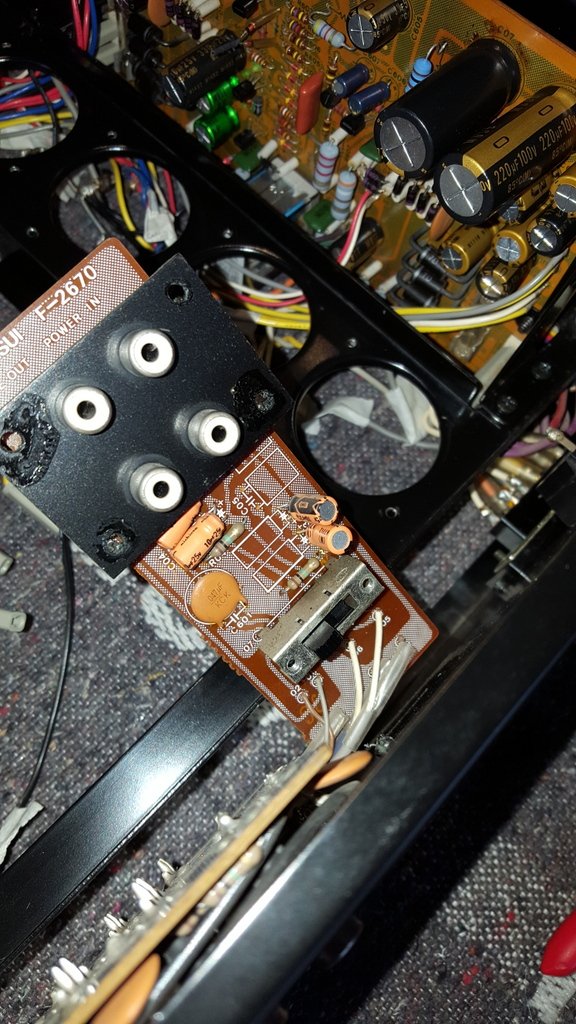

Thierry sur l'un de ses articles mentionnait que le swith pour désaccoupler le préampli était source d'ennui.
Puisque l'on y est, autant tout faire nickel !

Tient tient ! je ne les avais pas vu ces petits condensateurs...ils seront remplacés par des Panasonic FC.

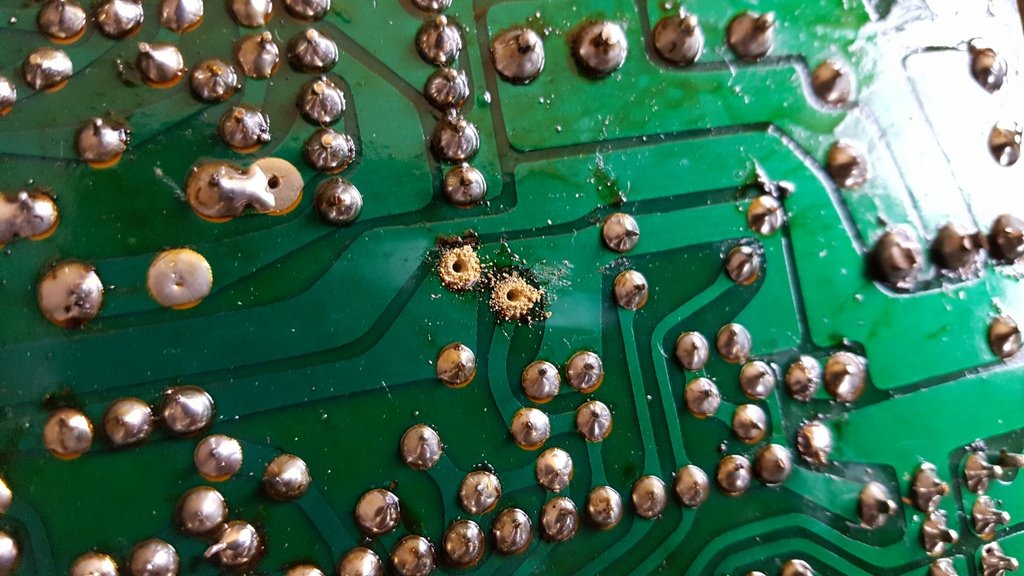

Cette oxydation, dû au temps est vraiment problématique. Sur cet ampli, une voie était fuyante, j'ai donc incriminé à tort le potentiomètre du volume... voici le coupable
La bombe contact n'y fait rien...


Reluisant de bombe contact...

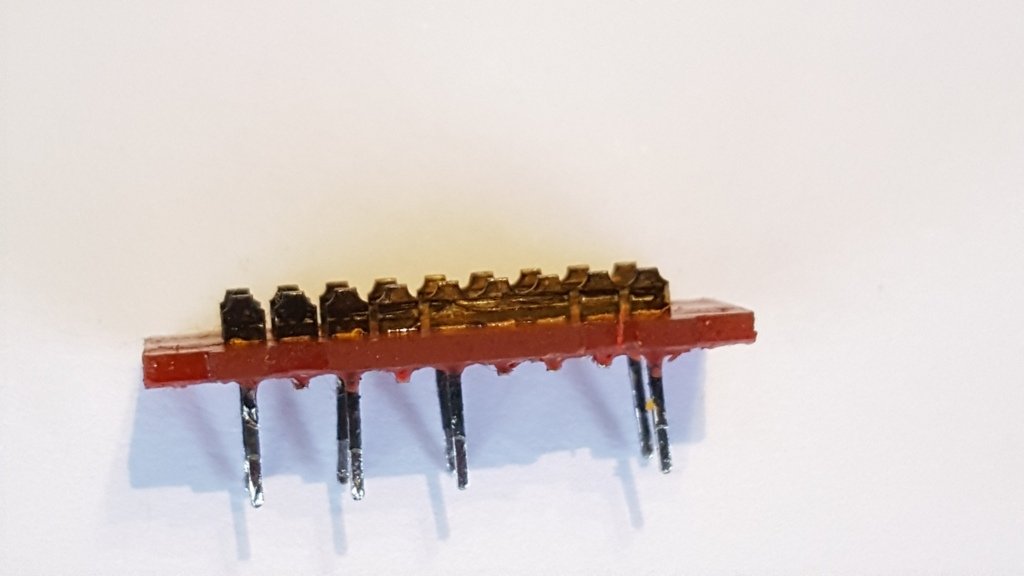

Brosse à dent avec une goutte de dentifrice...pour avoir de belles dents


[Kikook]

Ah voila, c'est du bon travail.

[Darkvalley]

Salut Thierry

Merci !

Il m'a fallu presque 25 heures mais le résultat en vaut la chandelle.
Je poste la suite (et fin) demain.

[Darkvalley]

Suite...

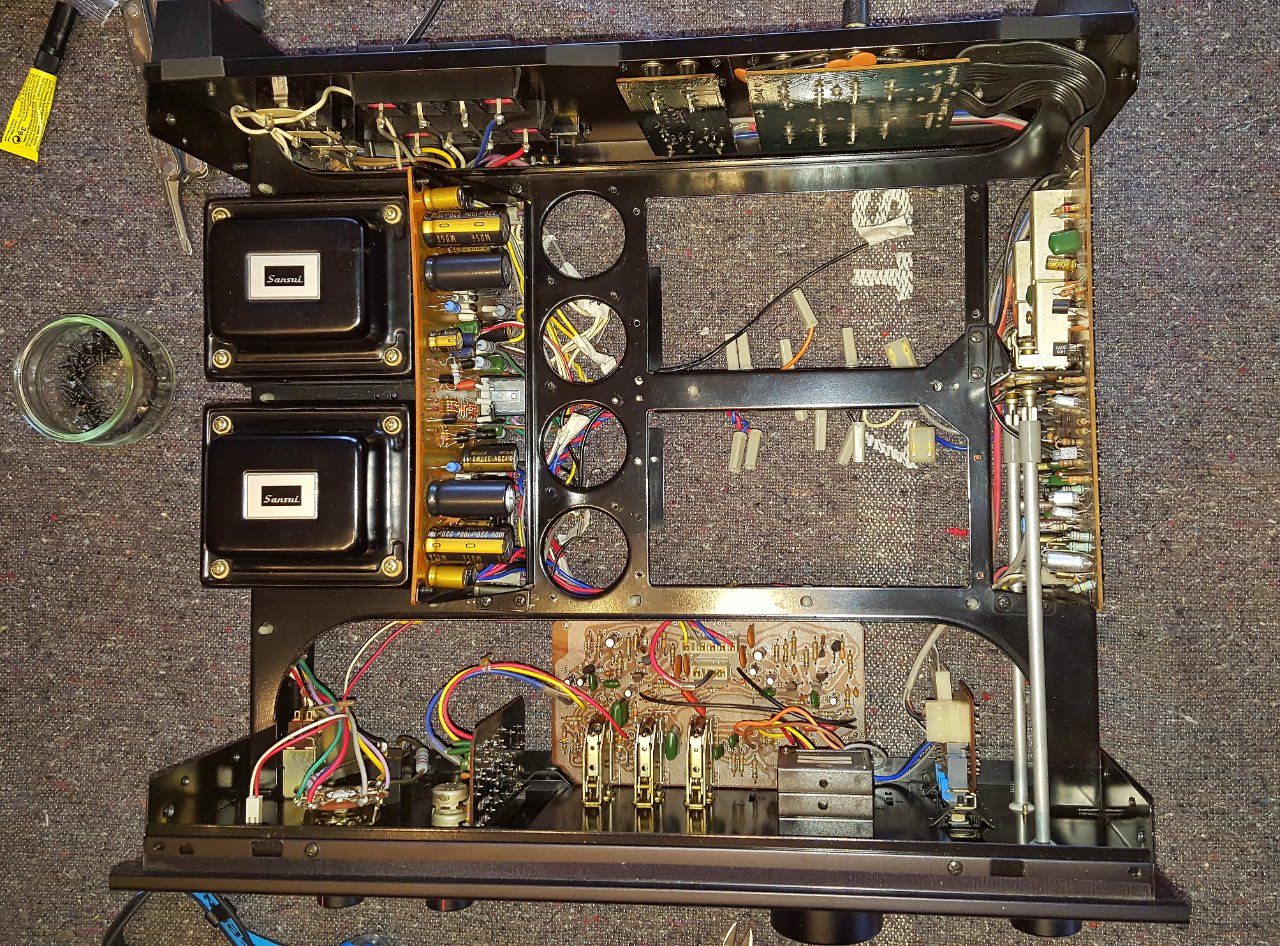

Vue aérienne du chantier

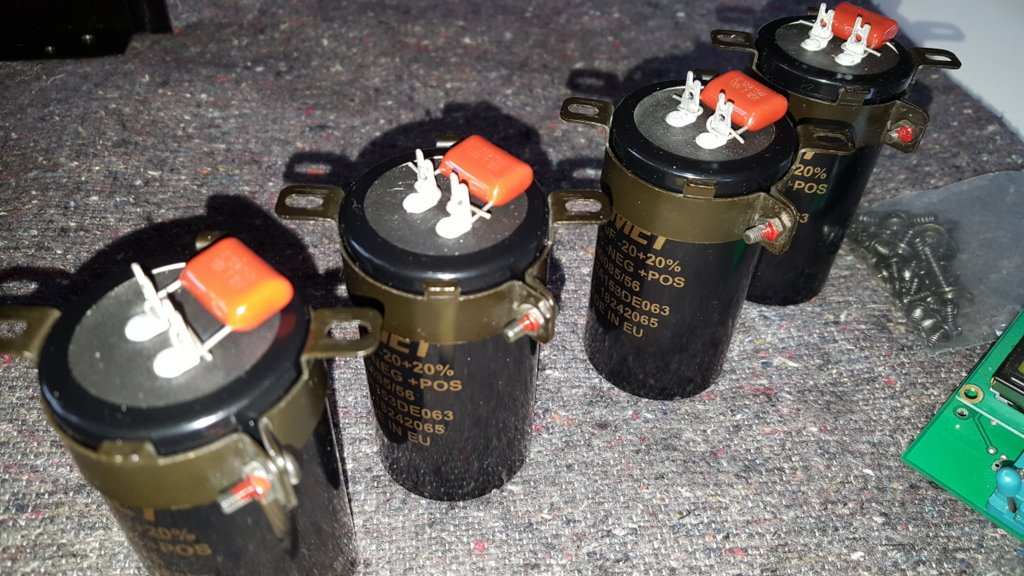

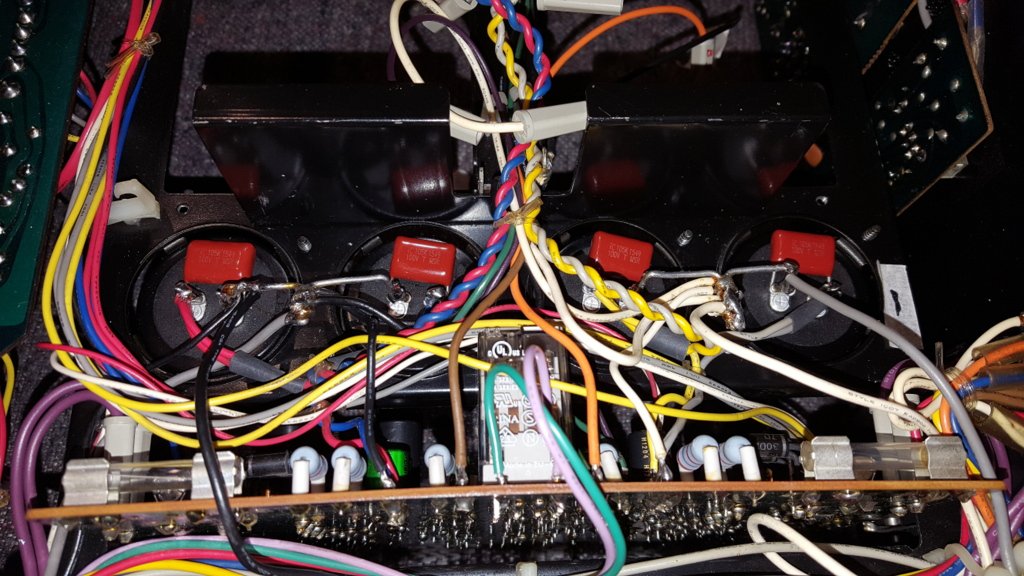

Vu du dessous avec les condensateurs de filtrage. Finition du mec maniaque , petit bout de gaine thermo qui seront passées au sèche cheveux in fine.
Ils n'ont pas prévu la moindre marge sur la longueur...

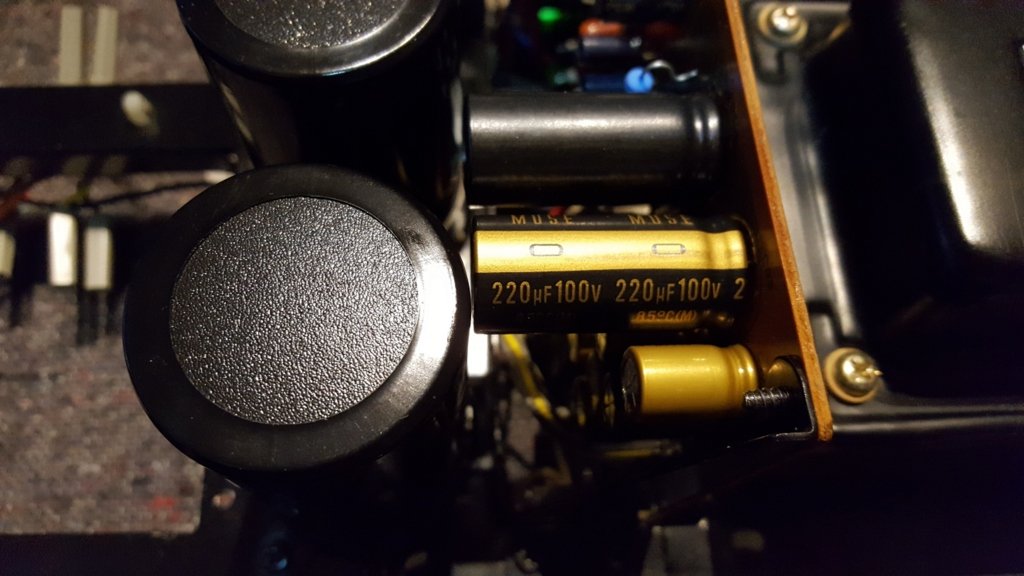

et une fois l'ampli retourné, je m'aperçois donc que les 220µf sont à 1mm des capas de filtrage ! Bigre !! je n'y avais pas pensé !! coup de bol


[Darkvalley]

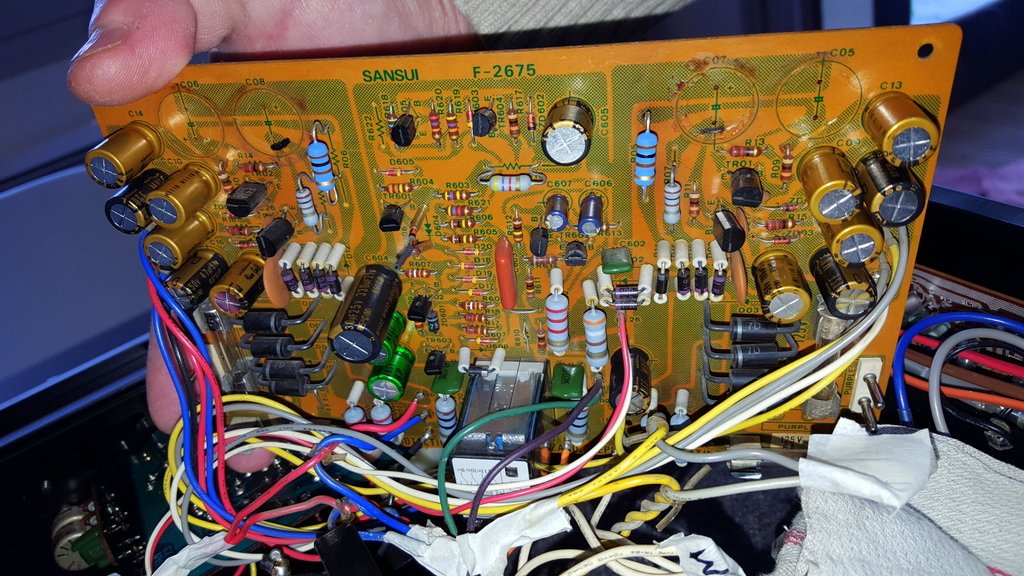

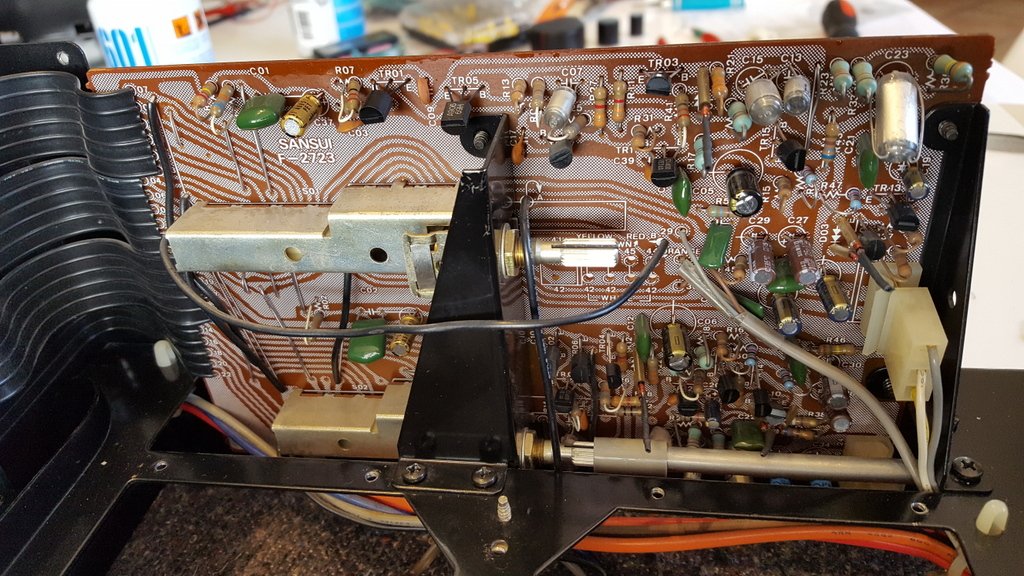

Carte phono
Condensateur seront des Panasonic et Elna. Changement des "fuses resistors", des diodes VD1212 et des transistor 2SA726.


Carte terminée

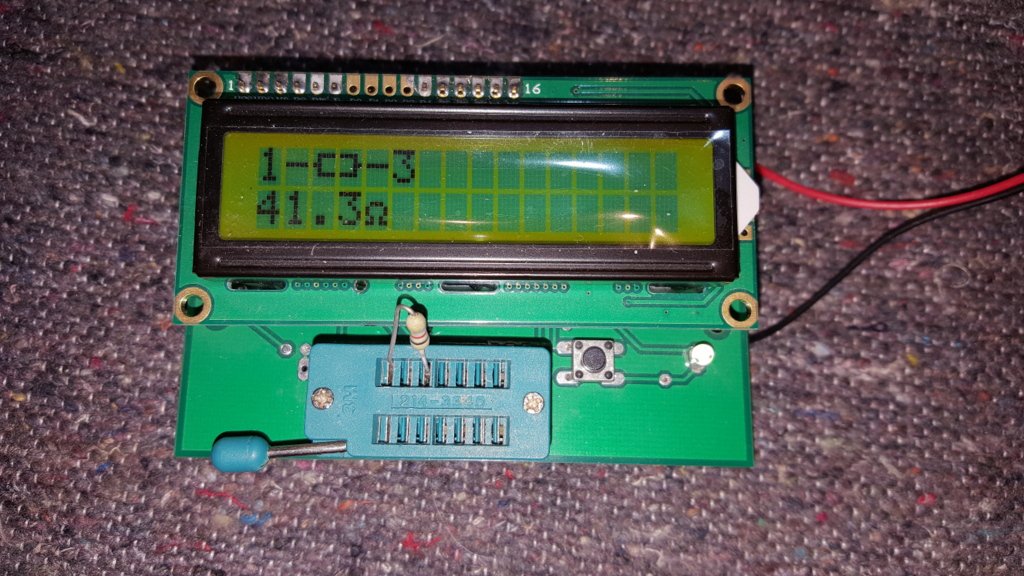

Mesure d'une "fuse resistor" donnée pour 82ohms. Une seule sur les 4 avait la bonne valeur.


Soudures toutes revues (surtout celles des switch, l'action mécanique provoque des soudures sèches) et vernis isolant apposé
