Sansui AU-555A

[2sc1030]

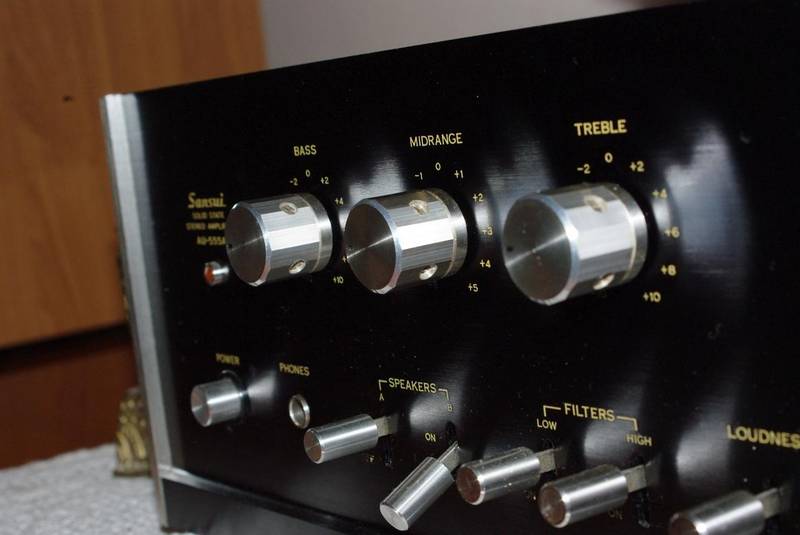

Le retrait de tout les boutons de commande se fait en tirant dessus,Exception pour les 3 de tonalité ou il est nécessaire de dévisser les vis.Super pour le réglage sur le Zéro db façade...
Pour le bouton power,il faut le retrait de la façade (attention il y a un ressort dérriere...)

Prochaine étape du CR,changement condos...

[Modératube]

Toujours aussi intéressant

[2sc1030]

Bonjour,me revoilà après m'être battue avec une platine sansui SR838 dont le stroboscope était HS (diode + résistance de la carte régulatrice de vitesse HS) elle tourne bien maintenant.

Donc pour le remplacement des condos de sortie du 555a l'on voit bien que celui d'origine possède 4 pattes alors que son remplaçant que 2.

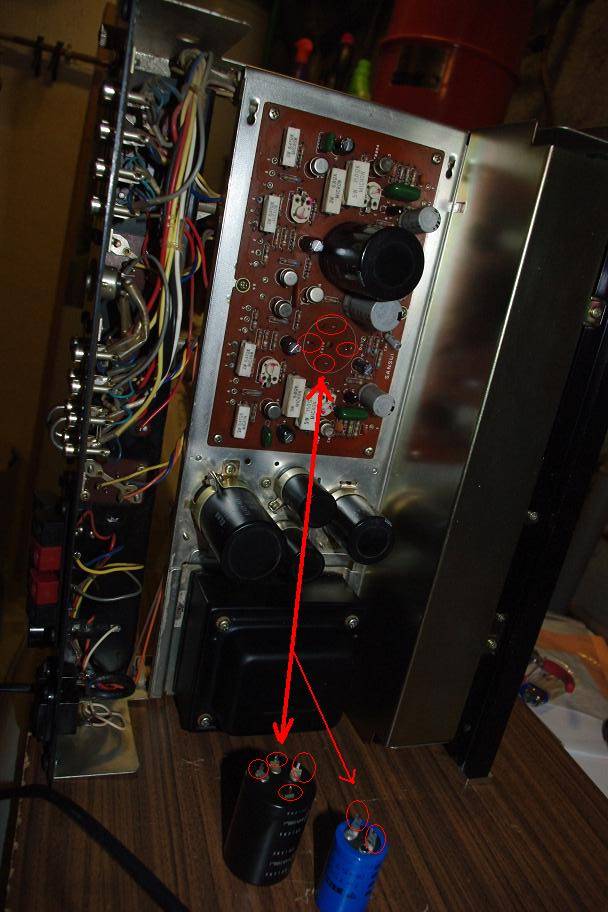

Sur celui d'origine,seulement 2 pattes sont effective (comme un condos classique) et les 2 autres servent juste de maintient.Comme sur cette photo

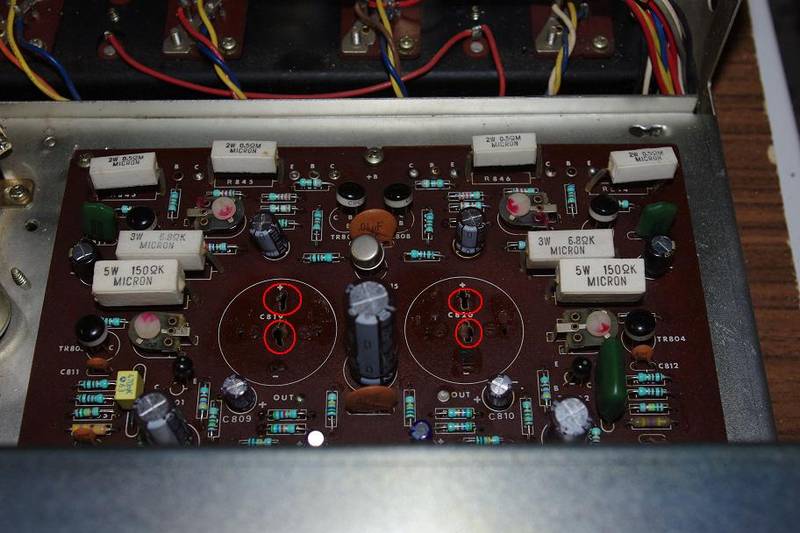

Il faut a présent prevoire les réservations pour les nouveaux condos dont les pattes n'on pas le même écartement.Une perceuse sans fil et foret de 1.5mm pour cela.(le mieux aurait été un DR?M?L..)pour plus de précision.La première réservation se fait pile a l'endroit de l'ancienne patte.

condos (1).JPG (122.12 Kio) Vu 3007 fois

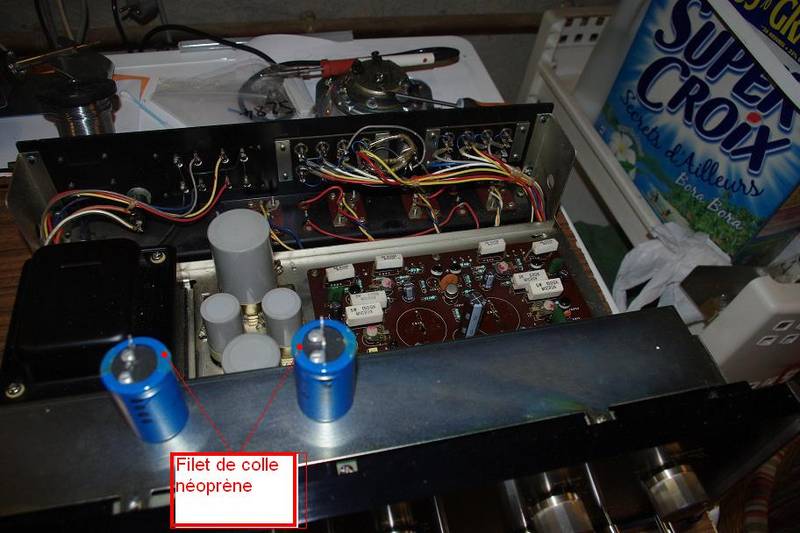

Mettre un filet de colle néoprène sur le pourtour du condos,on les met en place puis on les retire .attendre que la colle n'adhère presque plus au touché et les remettre en place (maintient instantané)

condos (2).JPG (119.1 Kio) Vu 3007 fois

Reste alors a s'occupé a faire les liaisons avec les pistes.
Tout cela pour présenter ce type de condos a 4 pattes ..(Attention,d'autre condos a plusieurs pattes peuvent avoir toute leurs pattes effective,voir cela au cas par cas.....) mais pas sur le 555A.

Pour les condos de filtrage,ne pas hésiter de prendre d'autres étrier sur d'autres amplis ou neuf(quelques centimes d'euros..).
Un bricolage a l'aide de caoutchouc ou autre peut être réalisé.Évité les mousses,car si le condos possède un câblage en l'air,celui ci pourrait avec le temps glissé et toucher le fond de l'ampli et là....un beau pétard... Sur certains ampli 5mm suffisent pour que le condos de filtrage touche le fond....Je crois que vous m'avez démasqué,je suis de nature Alarmiste

condos (3).JPG (111.26 Kio) Vu 3007 fois

Pour le choix des condos et en parlant sérieux,pas la peine de mettre des condos machin bidule a Wattmille euros,surtout quand il sagit de condos de réserve....sans aucun signal le traversant.Maintenant de très bon condos c'est bien aussi (qui peu le plus,peu le moins..),si d'autre composants important en terme de "bruit" on été changé aussi.....
:helloman:

[2sc1030]

Bonjour,j'ai pris un peu de distance concernant le 555a,car beaucoup de personne qui possède cet ampli,je dirais même la serie AU XXX d'avant 1974,disent que leurs qualités sonore est sans appel.Pourtant

Utilisation de transistors qui possède pas mal de souffle (cdc8001/8002/9001/9002/ etc....)
Utilisation de petit condos de redressement (ex:1500uf pour un 101/2200uf pour un 555a/2x 4700uf pour le gros 999.....)
Utlisation de diode de redressement sans autres particularités (petit condos en parallèle pour limité les bruit de commutations....)
etc......Rien de bon et pourtant la qualitée sonore est au rendez vous...

Donc j'ai passé pas mal de temps a essayé de comprendre la démarche de kosaku kikuchi car parait il que chaque ampli était
longuement écouté par lui même et la commercialisation était possible seulement après son avale.

Donc concernant le 555A.Un transfo,2 diodes,23 transistors????comment cela se fait il que sa tourne aussi bien?il est ou le truc??

Je crois que j'ai une idée,mais j'ai peur d'être la risée de certains car il est vrais que l'on est toujours le "con"de quelqu'un d'autre.Surtout que je suis tourneur/fraiseur de formation et non éléctronicien.

Bon je me lance dans mon idée farfelu ou pas??

[Vinc]

vas y on aime les théories! c'est un peu comme ma théorie sur la association d'enceinte avec un marantz 1060 qui est foireuse vu que je l'ai ridiculisée moi même(mais pas en publique).

[Klemp]

Le ""truc"" comme tu dis, il est souvent dans la "relative" simplicité des montages.....

Chez les constructeurs Audio des années 60 qui avaient une production à tubes comme Sansui, Pioneer, Marantz, Fisher, Scott, Sherwood, McIntosh et beaucoup d' autres, le passage au ""Solid State"" c' est souvent fait dans la douleur...car les performances musicales des premiers montages transistorisés n' étaient pas toujours convainquants !!

Afin de conserver leur réputation établie avec les tubes électroniques, certains constructeurs sont sortis du lot avec leurs premières séries d' équipements transistorisés...Marantz avec son model 15 et 7T, McIntosh avec son MC2505 et 2105 et Sansui avec sa série AUxxx..... La plupart des autres ont eu du mal à suivre...

Ces premières séries sont bonnes, musicalement parlant, car il fallait convaincre le public, qui était autrement plus exigeant que de nos jours...et qui avait surtout des points de comparaisons comme le matériel à tubes...

Petit à petit, ces points de comparaisons ont disparu....


Il me semble que dans le AU999, les capas de filtrage font 6800µF..... mais peut-être que je me trompe...

[2sc1030]

AU999


[2sc1030]

Donc connaissant SANSUI comme un fabriquant de transfo dans les années 40,je pense que sa se situe a cet endroit.

Transfo et les 2 diodes....OUI mais comment sa??? d'ou les bêtises que je vais dire par la suite car il me faut une explication...Bon il est encore temps que je m'arrête

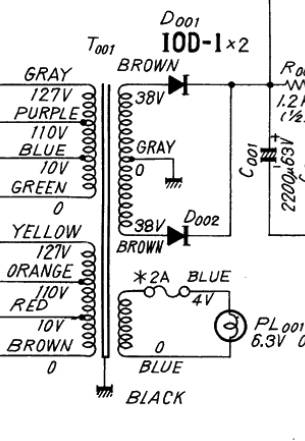

Alim 555A


[Klemp]

Merçi Mad,

Je vérifierai à l' occasion dans le mien car j' ai mis de coté des capas Cérafine de 10000µF/63v en prévision.... je ne pense pas j' aurais souhaité doubler la valeur de filtrage....

Il y a peut-être eu plusieurs versions....

[Vinc]

Donc connaissant SANSUI comme un fabriquant de transfo dans les années 40,je pense que sa se situe a cet endroit.

Transfo et les 2 diodes....OUI mais comment sa??? d'ou les bêtises que je vais dire par la suite car il me faut une explication...Bon il est encore temps que je m'arrête

Alim 555A


Autant pour le 999 que les 555 ce sont des montages très classique, il n'y a rien d'exotique la dedans.

Pour le 555, on a un redressement double alternance avec 2 diode et transfo point milieu. une alternance par diode, tres classique simple efficace. ca nous produit une tension positive et puis c'est tout.

Pour le 999, on a 2 redressement double alternance, 2 diodes par redressement et transfo point milieu. le + et le - sont utilisé simultanément, l'un pour faire une tension + et l'autre pour faire une tension -.
