Cabasse 20T10

[hencot]

J avais pas vu ce sujet j ai encore du retard de lecture , aucun problème Jean Luc il n a pas été ouvert depuis au mieux 1999 et nous l avions juste dépoussièré un peu avec mon frère qui voulait le revoir car c était un de ses trés nombreux amplis des années 60 et 70 .
Aucun problème si quelque chose vient à lacher je te l ai prété pour voir s il pouvait encore chanter et si cela casse tant pis , ce sera pas ta faute .
Donc tu as bien fait de l ouvrir je le remettrai en état plus tard j avais déja approvisionné une grande partie du matériel pour le remettre en état .

Edition Aout 2014 Essai de l'ampli PAS20T en 1971

[hencot]

On remonte le sujet 4 ans après ,petite ouverture pour voir les condos à changer ...51 quand même et tout en axial ,beaucoup sur un circuit double face de 1969 qui est bien celui du préampli PST .

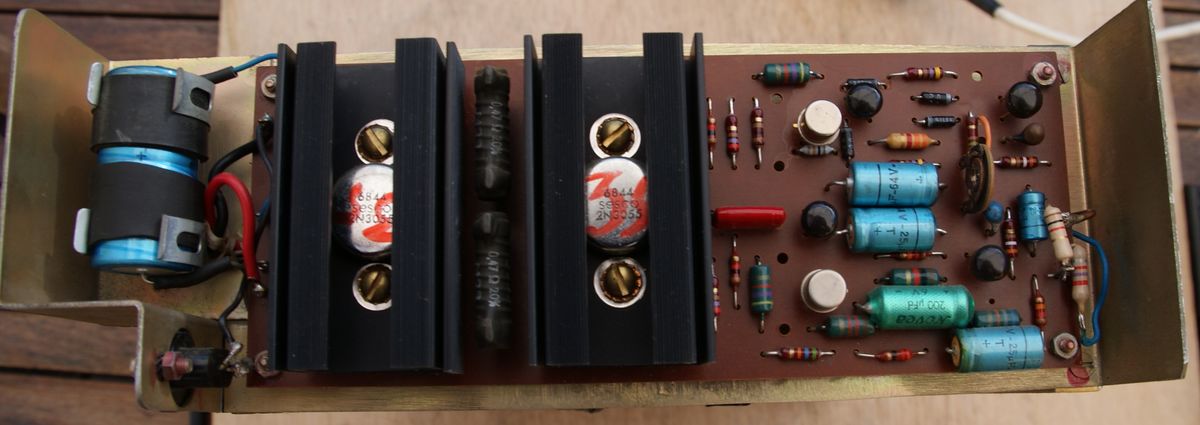

Testé les Philips de sortie au pont 2200µF 63v , les transistors de puissance sont des 3055 Sescosem ,quelques photos ci dessous

ampli_g [forum_horizontal].jpg (70.52 Kio) Vu 2200 fois

cartes_comp [50%].jpg (174.93 Kio) Vu 2200 fois

cartes_cui [forum_horizontal].jpg (146.4 Kio) Vu 2200 fois

philips_2200 [50%].jpg (63.48 Kio) Vu 2200 fois

philips_2200_droite [forum_horizontal].jpg (79.23 Kio) Vu 2200 fois

philips_2200_gauche [forum_horizontal].jpg (69.45 Kio) Vu 2200 fois

[Le chat]

Ah les 3055, increvables ceux la

[michel29]

ces cartes de puissance ont équipé certaines Dinguy 2VT6

les condos Philips utilisés en sortie , encore corrects
resteront ou seront quand même changés ?

[hencot]

Bonsoir Michel

Tout sera testé par principe mais nous changerons surement tout , en premier lieu une seule voie complète pour contrôler la différence existante puis ensuite avec l alim refaite ( le 6000µ est trés correct lui aussi) et recontrôle par quelques oreilles affutées de jeunes du forum.
Il va falloir aussi relever le schéma ,cela peut servir à d autres .

[CHARLES33]

Oreilles de Nicolas, êtes vous volontaires pour un test en aveugle ?

[Edith]

Bonjour Alain,
As-tu eu le temps de finir la remise en état de ce Cabasse ?
Grâce à notre documentaliste préféré, dans le manuel utilisateur il y a la réponse à la petite interrogation de Jean-Luc sur la réserve de puissance (je suis au quart du volume).
M. Cabasse précise : "Vous serez peut-être surpris par la commande de volume : elle est utilisée sur presque toute sa course, et son action est progressive. Cela contraste avec le passage brusque du chuchotement au hurlement d’appareils qui veulent vous faire croire qu’ils ont une réserve de puissance…"

Avec une pensée pour Jean-François, les 3 mots d'introduction " ..Ils sont facilement transportables, car la miniaturisation des amplificateurs contrairement à celle des enceintes , n’est pas un obstacle à la qualité acoustique. "

[CHARLES33]

Bonjour Alain,
As-tu eu le temps de finir la remise en état de ce Cabasse ?
Grâce à notre documentaliste préféré, dans le manuel utilisateur il y a la réponse à la petite interrogation de Jean-Luc sur la réserve de puissance (je suis au quart du volume).
M. Cabasse précise : "Vous serez peut-être surpris par la commande de volume : elle est utilisée sur presque toute sa course, et son action est progressive. Cela contraste avec le passage brusque du chuchotement au hurlement d’appareils qui veulent vous faire croire qu’ils ont une réserve de puissance…"

Avec une pensée pour Jean-François, les 3 mots d'introduction " ..Ils sont facilement transportables, car la miniaturisation des amplificateurs contrairement à celle des enceintes , n’est pas un obstacle à la qualité acoustique. "

Bonjour Edith
et bien non, c'est un de nos nombreux chantiers en attente...
Pour la course linéaire du potentiomètre de volume, c'est typique des amplis français de cette période. Alain m'a dit qu'à "midi" le potentiomètre de ces amplis était prévu pour pouvoir délivrer 1W seulement. Ca surprend un peu mais cela évite les accidents sur les enceintes.

[Edith]

Bonjour Charles,
Sur un intégré Esart, j'avais vu la fonction qui permet d'intervertir canal droit/canal gauche mais ici le pré (PST 14) propose en plus un inverseur de phase (" pour vérifier que les enceintes ne travaillent pas en opposition, ou pour corriger un enregistrement stéréophonique qui aurait une piste en phase inversée") ne me dis pas que ce n'est pas exceptionnel
Un petit doute sur le bouton "Inter HP" indiqué sur la photo du manuel, le plus évident serait interrupteur mais pour le bouton "magnétophone" le manuel dit "...pour le contrôle de l’enregistrement. Elle peut aussi servir à couper le son sans modifier les réglages (pour répondre au téléphone..) " ce qui ferait double emploi ?

[hencot]

Bonsoir
Non pas de doute Edith ,nous avons relevé les condos cet après midi ,et le bouton casque coupe bien le signal vers les cartes de puissance ,l'ampli de casque est sur la carte préampli et non pas repris avec des résistances sur les sorties HP .
Je suis en train de faire le schéma de la partie puissance ,le préampli sera un peu plus chiant avec le câblage double face .

MP pour les photos avec valeurs des condos
