Projet DIY : Ten Watt High Quality Stereophonic Amplifier

[dd83]

J'utilise aussi un transfo de récup,non d'origine, pour le Filson 220BS (pas taper....),en 220v ,j'ai largement les 6,4v pour les chauffages et sous 245v je tombe aussi autour de 5,5v.....
Je ne sais si un redressement copieusement filtré pourrait remonter un peu...?

[mimi80]

la solution,le laisser en 220V et insérer de tres faibles résistances en série pour retrouver les 6,3V

[philot]

Bonjour a tous,

Lantenac,

Primaire 245V
Secondaire : 315V / 267V / 6,1V / 5,7V / 4,6V

Primaire 220V
Seconadaire : 350V / 295V / 6,8V / 6,4V / 5,2V

Ta HT a bien une sortie médiane?.....tu devrais mesurer 315/0/315 sous 220V par exemple??
Sous 245V, c'est déjà très faible pour les filaments, espérons que l'on puisse faire quelque chose sous 220V sinon, il faudra un autre transfo d'alimentation
mais il manque des mesures:
déjà, pour les tensions a vide, tu n'a pas indiqué la valeur de ta tension secteur (mesurée dans la prise de courant )
puis il faudrait mesurer la "résistance" de ces enroulements; coté primaire et secondaire
a bientôt
Philippe

[Lantenac]

Ça vient ça vient....

[Lantenac]

Bonjour a tous,
Ta HT a bien une sortie médiane?.....tu devrais mesurer 315/0/315 sous 220V par exemple??
Sous 245V, c'est déjà très faible pour les filaments, espérons que l'on puisse faire quelque chose sous 220V sinon, il faudra un autre transfo d'alimentation
mais il manque des mesures:
déjà, pour les tensions a vide, tu n'a pas indiqué la valeur de ta tension secteur (mesurée dans la prise de courant )
puis il faudrait mesurer la "résistance" de ces enroulements; coté primaire et secondaire
a bientôt
Philippe

1er réponse, oui j'ai bien une sortie mediane pour le 300V et le 360V, mais pas pour les 6,3V (6,8V) et le 5 Volt
Après mesure, je pense que j'ai en faite une sortie 6,3 et une 6,8V, et non deux 6,3V

Mon secteur est a 227 Volt pour les mesures faites des voltages de sortie sans charge.

Et j'ai les résistances suivantes pour les différents enroulement :

Secondaire :
PM (point milieu) - 300 : 106,7 ohms
PM-300 : 110,1 ohms
PM-360 : 125,2 ohms (normalement pas utilisé)
PM-360 : 130,4 ohms (normalement pas utilisé)
6,8 : 1,5 ohms
6,3 : 1,4 ohms
5 : 1,1 ohms

Primaire sur la position 245 Volts : 16,6 ohms
Primaire sur la position 220 Volts : 14,4 ohms

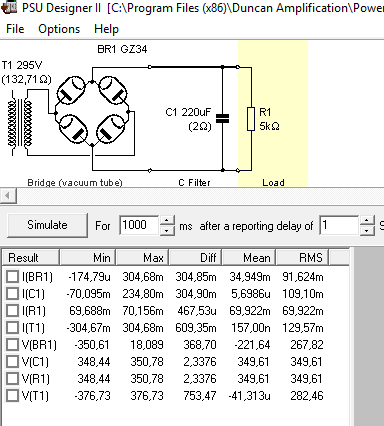

Et voici la simulation, mais je pense que je n'ai pas fait ce qu'il fallait, et ne sais pas trop d'ailleur ("philot" tu me confirmera):


[philot]

Voilà ce que ça donne en position 220V avec une HT a vide de 295V comme tu as indiqué:
débit max, ta HT va s'effondrer vers 270V et tu ne peux pas utiliser la position 245V car les filaments seront sous alimentés
Si tu veux, je peux regarder si j'ai un transformateur "Quivabien" dans mon stock...
bonne journée
Philippe

[Lantenac]

Voilà ce que ça donne en position 220V avec une HT a vide de 295V comme tu as indiqué:
débit max, ta HT va s'effondrer vers 270V et tu ne peux pas utiliser la position 245V car les filaments seront sous alimentés
Si tu veux, je peux regarder si j'ai un transformateur "Quivabien" dans mon stock...
bonne journée
Philippe

je vais déjà regarder dans mon stock de transfo. Et avec ton fichier PSU, je vais pouvoir les vérifier/ simuler.
Cela dit, j'ai l'impression qu'il est pas si mal celui-ci, car il est noté 275 Volt sur le schéma (je suppose que ce sont les voltages en charge) :


Donc si cela s'effondre vers 270V, on reste très proche des 275V. Sauf si vous me dite qu'il faut être absolument à 275V ? (mais tu parle sans doute de la HT pour alimenter les ECL86)
Par contre, c'est certain, la position 245 ne peut pas être utilisé, les tensions seront effectivement trop faibles pour les chauffages. j'ai mesuré la tension d'alimentation à 227 Volt, mais je ne suis pas chez moi. Et chez moi, de mémoire, je suis plus vers les 231-235 Volt. Cela sera t'il bénéfique pour atteindre les 275 Volt ?

[philot]

Cela dit, j'ai l'impression qu'il est pas si mal celui-ci, car il est noté 275 Volt sur le schéma (je suppose que ce sont les voltages en charge) :

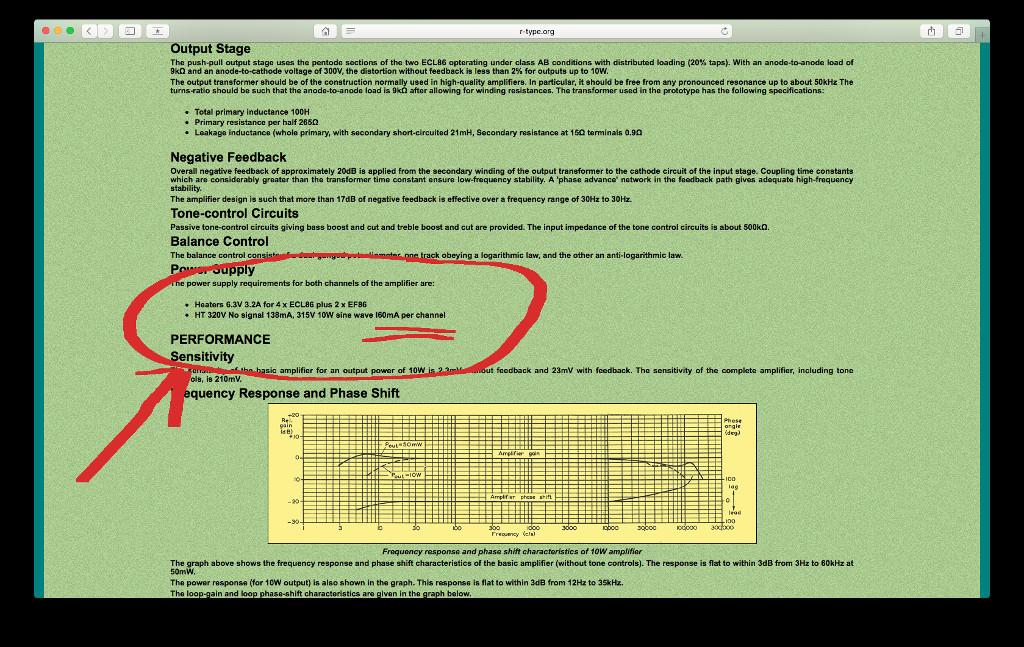

Le but a atteindre c'est d'avoir en sortie de valve (avec filtrage C17) une tension continue de +320V(la HT) sous un courant de repos de 138mA(sans signal volume a zéro), quand tu va "ouvrir" le potentiomètre de volume, les ECL86 vont débiter davantage, logique! jusqu'a un courant de 160mA par voie (donc 320 mA au total) pour une puissance restituée de 10W/8 Ohms
La tension( HT) va forcement chuter si l'on tire plus de courant mais il ne faut pas que la HT s'effondre de trop (ce qui se passe avec un transfo trop limite)
car sinon, tu vas perdre en puissance et ton ampli sera tout mollasson

[mimi80]

Bonjour,
si on regarde le datasheet ecl86 sous 3OOv en push pull on est a 2X 37 mA soit pour 2 canaux 148mA Maxi, ce qui est tout de méme plus réaliste

[philot]

Bonjour mimi80,

Effectivement, ça me semble aussi énorme!!
Je n'ai fait que lire le dossier joint en première page et reporter les valeurs indiquées sans regarder plus en détail.
