Monotriode, une alternative à la 300B ?

[6336A]

Bonjour Jean

Oui, pourquoi pas également ? En charge classique, on obtient environ 3W avec 2,5K au primaire. La 2A3 est agréable à l'écoute, un peu ronde, ce qui fait que certains la préfèrent même à la 300B. Personnellement, je préfère tout de même la 300B, que je trouve plus précise, plus "fouillée" et plus dynamique. Après, c'est une question de goût.
Le montage est alors très simple, et ne nécessite pas d'étude particulière.
Une pentode en entrée type 6AU6 ou E80F (entre autres)
Une valve de redressement type 5U4G (par exemple),
Une self, des condos de qualité et un transfo idem, avec un primaire de 2,5K à 3K... proposé par Tamura, Sowter, Lundahl, James, Tango (d'occasion) Sophia, Audionote, Hexacom, ACEA, ESO, Serdi, Bertolucci...
Il sera plus difficile de choisir le transfo de sortie que de faire le schéma.

[Kikook]

La simplicité de la chose me plait bien...

[6336A]

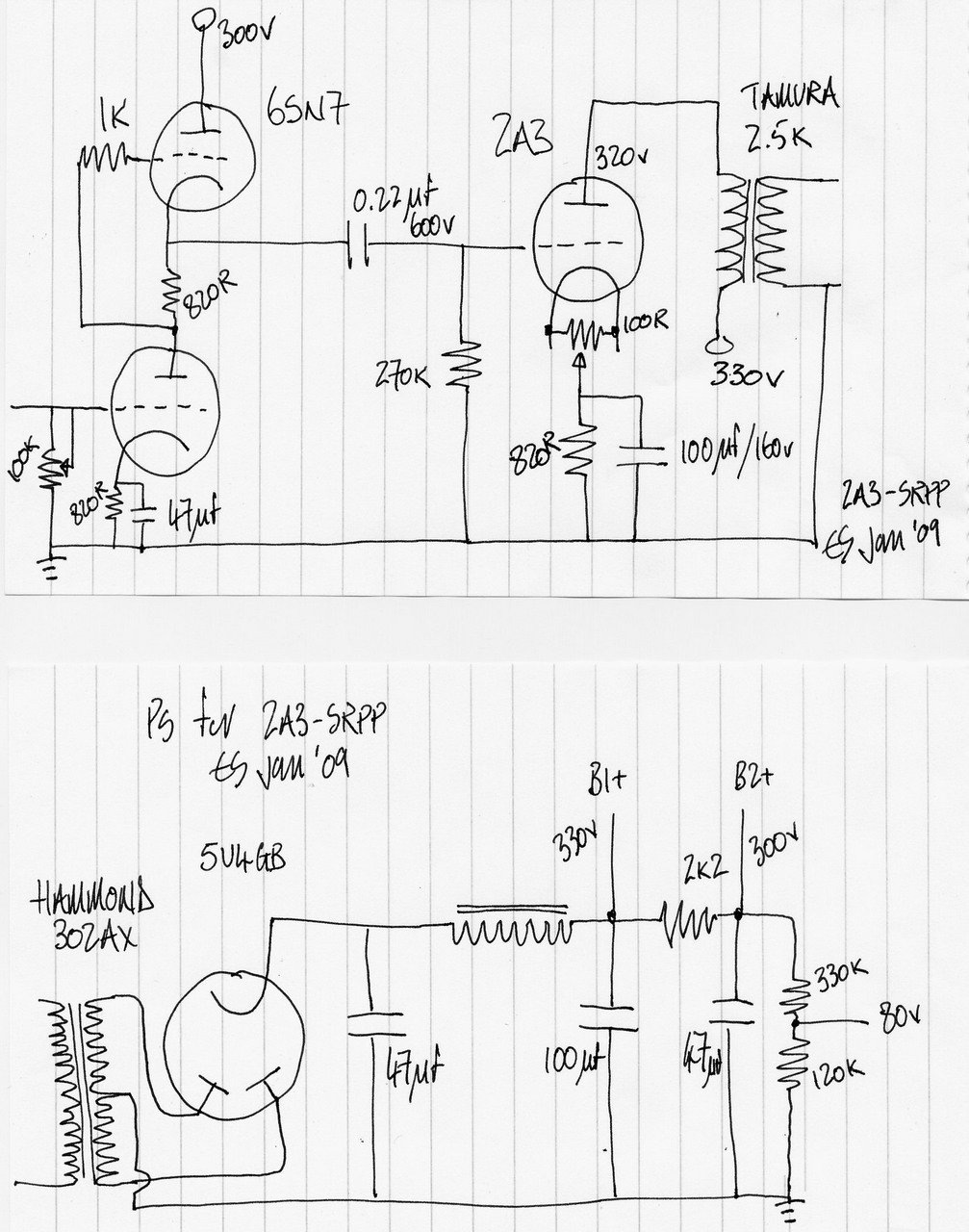

Donc en voici un, parmi les 5245 que l'on peut trouver sur le net. Difficile de faire plus simple, et inutile de continuer sur le charge cathodique.


[Wagtbtoobz]

Dis, pourquoi 1k dans la grille du haut du SRPP ? Et pourquoi le potar est une résistance variable ? et pourquoi 47uF en tête sur une 5U4 ? etc ... etc ... .
Continue sur le CCCF , ou le PAXIS stp

Pour kikook: plus c'est simple plus c'est compliqué

[Ulrich]

Pour kikook: plus c'est simple plus c'est compliqué

Toujours

[Zannekin]

Donc en voici un, parmi les 5245 que l'on peut trouver sur le net. Difficile de faire plus simple, et inutile de continuer sur le charge cathodique.

Et bien si, justement, çà nous changerait un peu des "classiques"

J-Luc

[6336A]

Oui, ça change un peu, et puis après tout, chacun pourra faire son choix et même expérimenter :

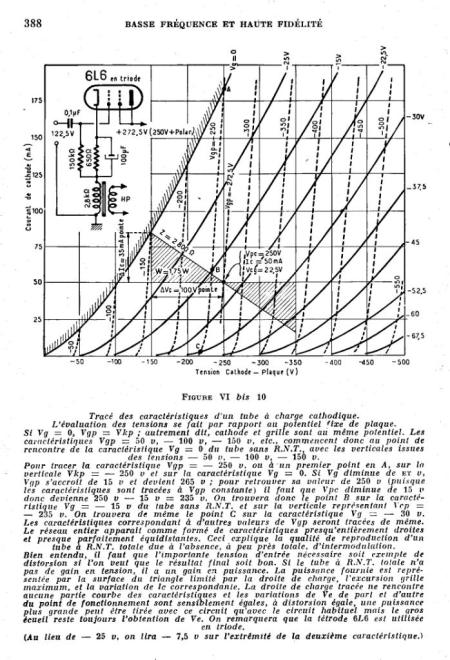

Donc, comme R.Brault l'avait fait pour la 6L6, tout en expliquant comment,


je me suis également amusé à tracer le réseau des caractéristiques de la 6080/6AS7 en charge cathodique. En noir le réseau classique constructeur, en rouge le réseau pour un charge cathodique.


Vous pouvez constater que ça ne fait plus rigoler du tout, comme pour la 6L6... Les courbes sont quasiment parfaites, plus linaires que n'importe quelle triode, y compris les 300B, AD1, PX4, 845...
Absence quasi totale de distorsion de cet étage, qui s'explique par le fait qu'il en lui même de par sa structure, à réaction négative de tension totale, c'est à dire que la tension de sortie ne sera jamais plus importante que celle d'entrée. Son gain est inférieur à l'unité.
Ce qui n'empêche en rien ce circuit d'avoir le même gain en puissance que le circuit à charge anodique...

Ce circuit, en plus de sa linéarité exceptionnelle, possède d'autres avantages. Mais également des inconvénients, on ne peut pas tout avoir... Car si il n'avait que des avantages, tout le monde l'utiliserait !
Nous allons en parler, et essayer de voir comment on peut faire : Puis, nous essaierons de faire un schéma. Puis l'alimentation.

[chm]

Bonjour Jean François et tous
Vive la RNT !
Christophe

[macrotograf]

C'est quoi la RNT, stp ?

[chm]

"Réaction négative de tension totale"
Cela fait un peu slogan, sinon c' est expliqué par 6336A et dans le diagramme de la 6L6.
je vais essayer de comprendre ce mode de fonctionement, j' avais déjà mis du temps a assimilé,
très en gros, le SRPP (pour la 6SN7 qui est aussi sauf si je trompe une charge cathodique avec l' avantage de supprimer
un condensateur de liaison inter-étage), du schéma avec la 2A3.( ce n'est peut être déjà pas un schéma tout à fait "classique"ce un parmi les ...)
La suite va venir, avec avantages et inconvénients,
Christophe
