Akai AT-2400

[chris]

Bonsoir Monsieur Plizz

....Bonsoir "Spide"

[patchou81]

Bonjour à tous,
Comme Chris à déjà très bien présenté ce fameux Tuner,je vais m'efforcer de ne pas entacher sa présentation.
Et donc ce sera plus une approche (CR de réparation)ainsi les deux présentations seront complémentaires.
Petite précision,lorsque j'ai acquis ce Tuner,il était déjà défectueux,pas de son dans la voie de gauche.

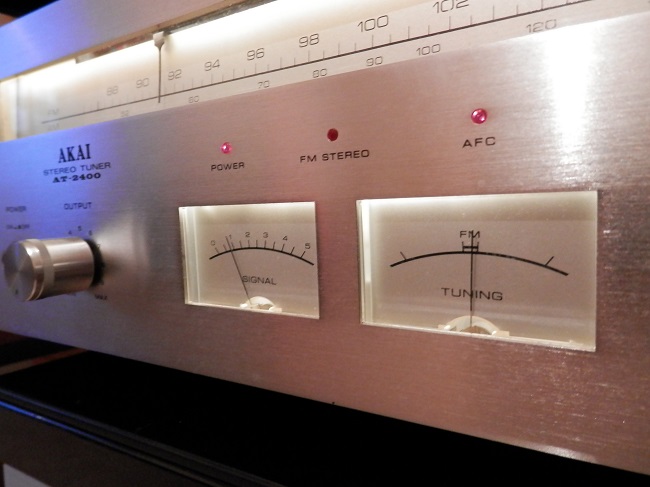

Voici donc pour commencer......quelques photos.Toutes les ampoules sont fonctionnelles,l'intérieur du tuner est vraiment propre.
Par contre,je suppose qu'il à été déjà visité...quelques résistances qui ne correspondent pas au schémas...erreur de schémas ou bidouillage???



Photos du dessous,changement du transistor pas d'origine-le (TRBO241A)

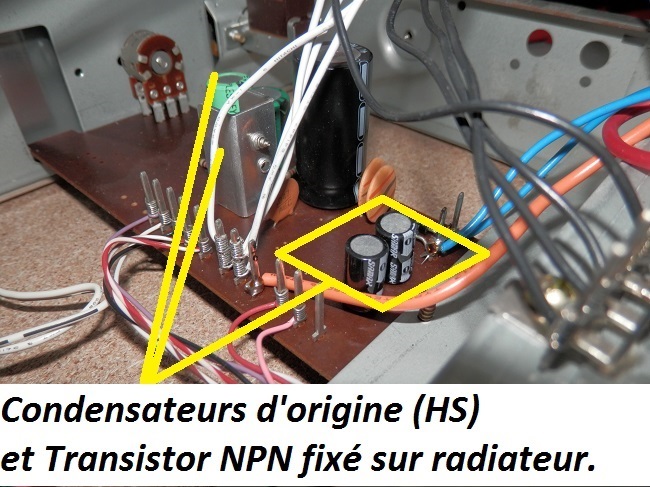

Remise en place du TR d'origine le (TR2SD313) fixé sur un petit radiateur car il chauffe pas mal.

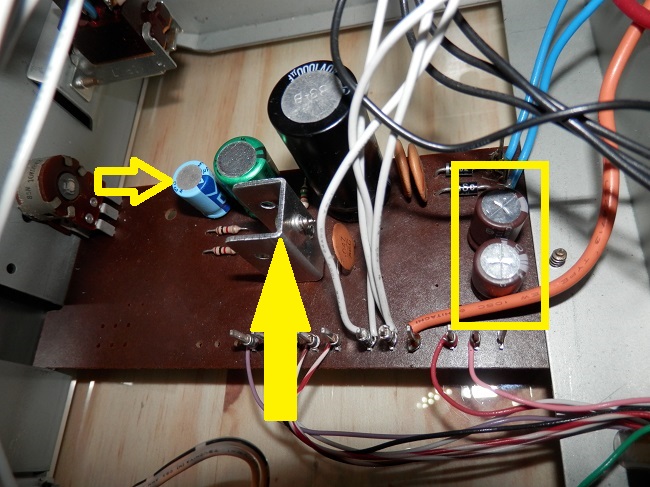

Et remplacement à gauche du condo (100µF-40V)
à droite, remplacement des deux condo (100µF-16V)


Ensuite changement de pas mal de condo quasiment HS pour certains...
Et remplacement pur et simple de tous les transistors!!!
Les résistances sont quasiment nickel..à part deux ou trois que j'ai changé...qui ne correspondaient pas au schémas!!!

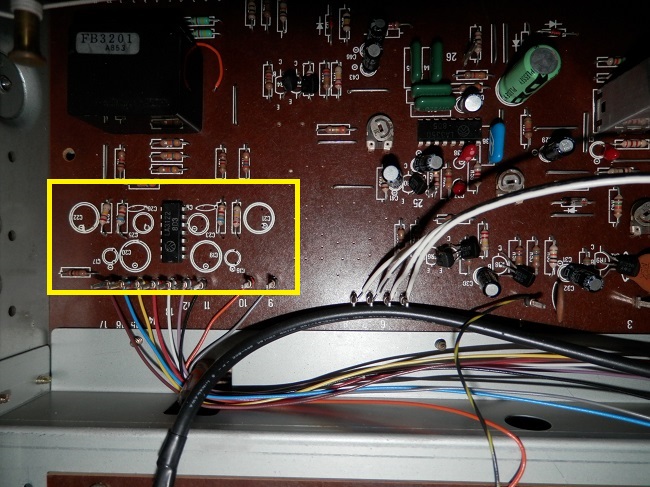

En dessous,remplacement des condo quasiment(HS)...on vois bien leurs emplacements prêt à accueillir les nouveaux condos.


Relevé des valeurs condensateurs:

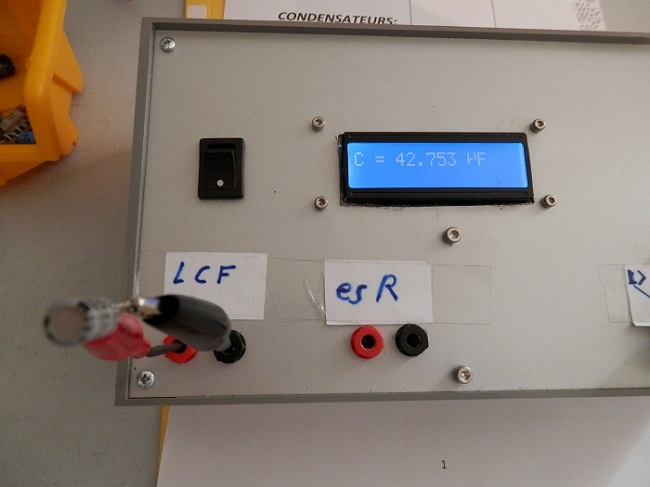

Je n'ais toujours pas fait la sérigraphie de mon capacimètre (pas bien!!!)
Tant que j'y étais,je me suis dit ça ne lui fera pas de mal de lui redonner une seconde jeunesse,alors j'ai changé le reste des condos.
De toute façon après avoir passé les condos au capacimètre...il y en avait un bon nombre qui n'étaient plus dans les clous comme ont dit.Alors du coup...allez Hop recapage!!!


Résistances:

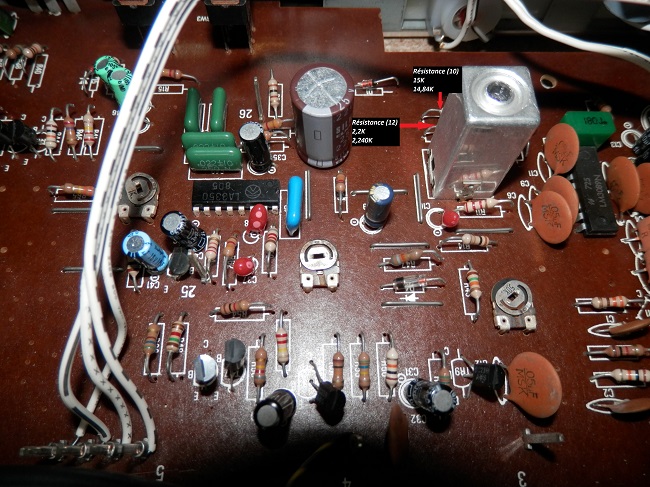

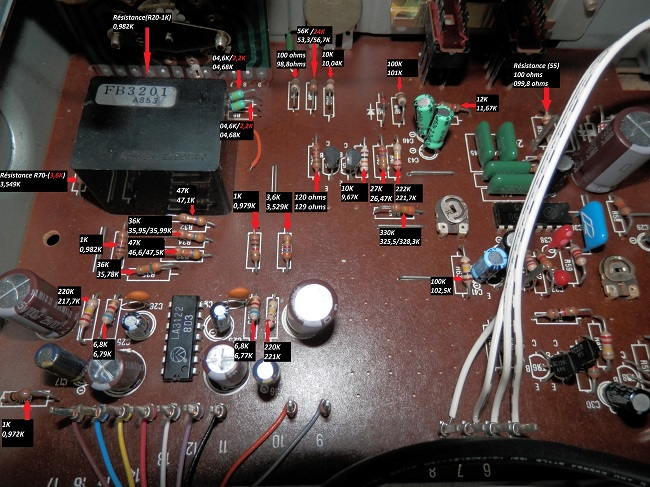

Dans les encadrés ,en haut =(valeur d'origine),en dessous =(valeurs constaté)après les tests au multimètre de toutes les résistances.



[patchou81]

Suite:



Une fois tous les
condensateurs/Transistors/ résistances ressoudés...

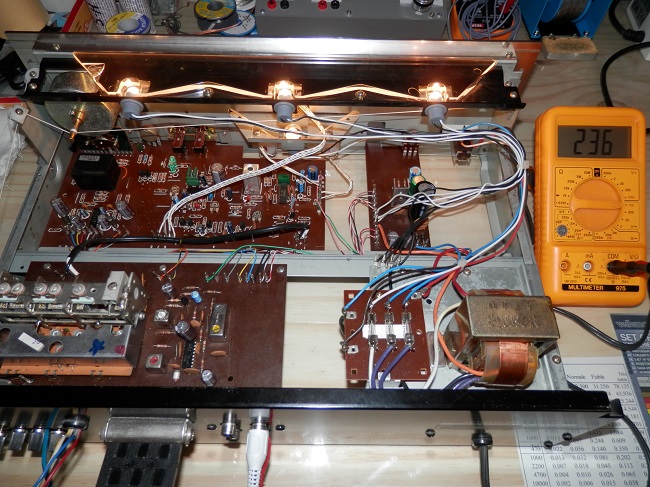

Remise sous tension au variac,tout doucement....de 0V à 235V
Je précise que le Tuner n'est pas prévus pour passer en 240V (dommage)
Pas de fumée à l'horizon...ni d'odeur bizarre...

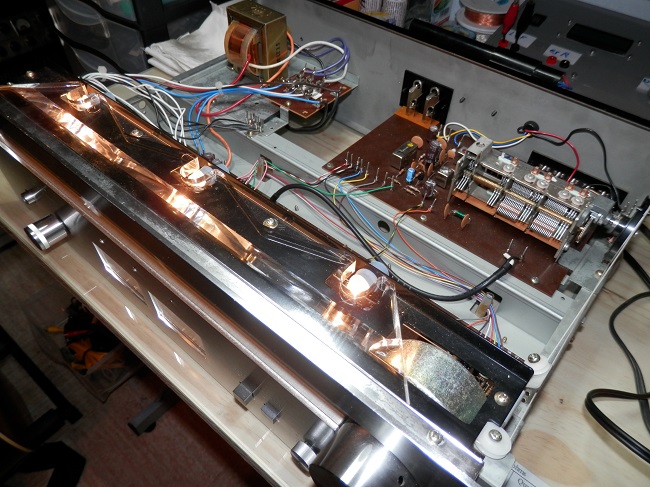

Ensuite,remontage de la plaque inférieure et du capot en bois,qui je le précise après tant d'années,à épousé les bords du châssis au millième de millimètre près!!!

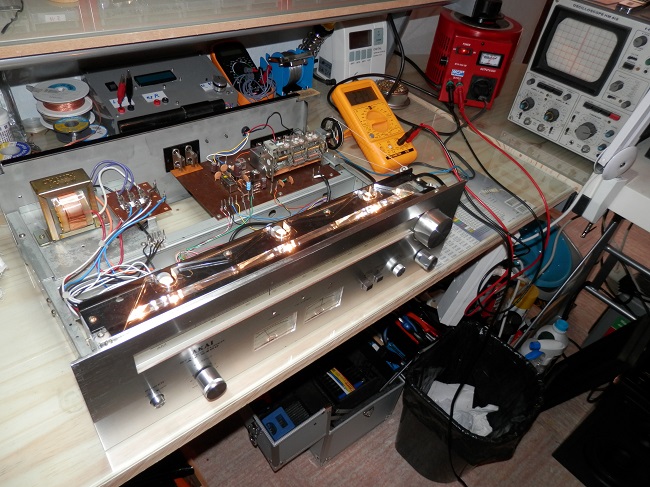

Mon petit atelier d'électronicien en herbe.
Voilà le Tuner est prêt,les deux voies sont opérationnels ,(je rappel qu'il n'y avais plus de son sur la voie de gauche.)
Bilan réparation:Remplacement de trois résistances,ne correspondant pas au schéma.Changement de nombreux condensateurs HS.Et Remplacement d’office de presque tous les transistors.


C'est tout bon,le petit pépère peut rejoindre ces frères et soeurs sur son étagère.236V affiché,pas de soucis...il est repartit pour de nombreuses années!!!

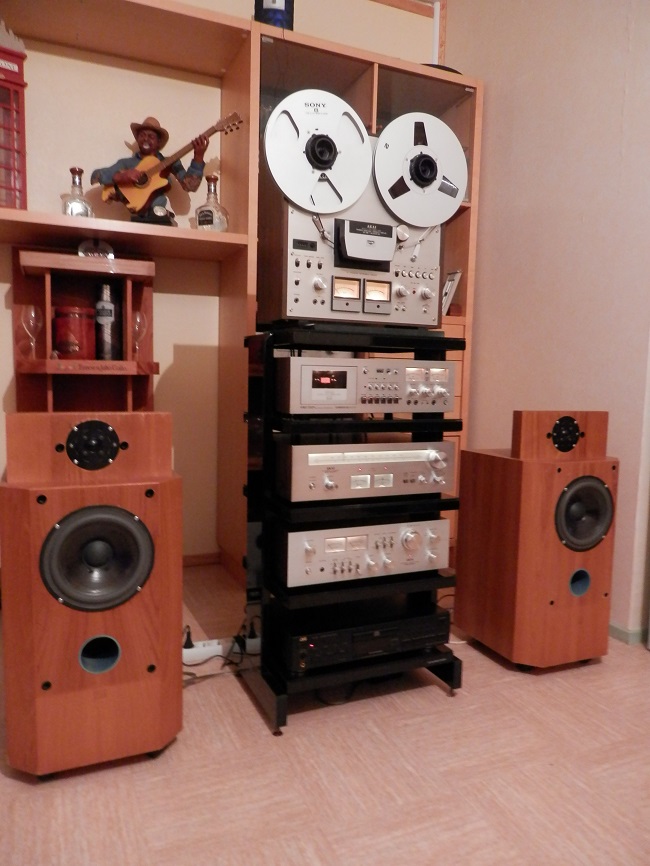

Ampli Akai AM-2600
Tuner Akai AT-2400
Platine Cassette Akai GXC-740D
Magnétophone à Bande Akai GX-630D
Enceintes J-M Reynaud Sonate
Voilà, j'espère que ce petit (CR) vous à bien plus, malgré mes connaissances plus que basique... Et le manque d'information... Et je m'en excuse parmi les plus fervents en la matière... Je n'en suis pas encore arrivé au point de cibler une panne comme il se doit, mais bon, je fais avec mes maigres connaissances.
(électroniciens non de dieu, c'est du costaud les gars!!!)
Mais bon, je suis content malgré tout, car le tuner fonctionne à merveille.
Le problème, maintenant, serait de trouver une bonne antenne, sinon le son est correct, et un bon rendu sonore dans l'ensemble.
Merci à vous de m'avoir lu.
(et merci de votre indulgence, car c'est mon premier (CR) Et je trouve que ce n'est pas si évident !!!)
PS : vos critiques sont les biens venus, cela me fera avancer dans la bonne direction. Merci!!
