Akai GXC-760D

[hdrobien]

J'ai regardé sur les services manual et ce n'est pas le même transfo.

La 570D utilise un "CIT" et la 760D un "BIT". Les numéros de référence sont également différents.

De plus sur les schémas la 570D semble avoir un secondaire 6,5V là où la 760D a du 5V, et un secondaire 85V en plus du 95V.

[maximaxou]

dommage ,si j'ai compris sur la 760d il y a du 5v,du 27v et du 95v
alors que le 570d c'est du 6,5v,du 85v et du 95v
mais les deux petits moteurs sont alimentés avec du combien?

[hdrobien]

Je n'ai pas été très clair: sur la 570D, il y a 6,5/27/85/95V.

[maximaxou]

Ah oui il y a le 85v en plus qui sert à quoi d'ailleur ?
Donc si j'ai compris le 5v sert à l'éclairage et les boutons,le 27v pour les moteurs de lecture ,avance et débobinage et le 95v pour les cabestans
Ce n'était pas du 8v pour l'éclairage de la 570d ?

[maximaxou]

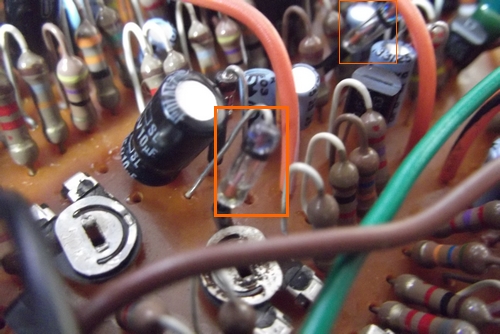

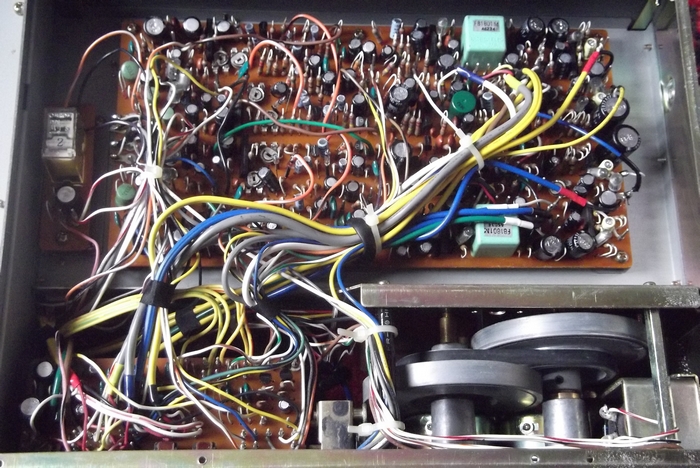

Bonjour ,je comence à faire le repérage de ce qu'il faudra démonter pour changer les courroies et j'ai aussi des petits composants en verre avec des couleurs de la taille d'une résistance je ne sais pas ce que s'est??
Donc des petites photos:

[hdrobien]

Ce sont des diodes au germanium, à priori D15 sur le schéma (pour la photo du milieu).

[maximaxou]

Ah ok j'en avais jamais vu!

[maximaxou]

Comme je vous l'ai dis je fait le repérage pour la courroie ,elle n'avait pas tournée depuit deux jours ,j'enleve le capot et c'est le gros moteur qui tourne pas quand j'allume la platine qu'est que sa peut être ????

[maximaxou]

Je ne vous l'avais pas présentée mais j'ai une 730d qui est arrivée cette semaine ,elle me console un peu

[20tajk7]

Comme je vous l'ai dis je fait le repérage pour la courroie ,elle n'avait pas tournée depuit deux jours ,j'enleve le capot et c'est le gros moteur qui tourne pas quand j'allume la platine qu'est que sa peut être ????

:helloman: C'est peut être le condensateur de démarrage qui est hs.
