Sharp Optonica SM-3636H

[Kami]

J'ai en effet vu que certains postent des photos plus "visibles" directement dans les sujets; c'est vrai que c'est plus agréable que d'avoir à cliquer sur chaque vignette. Je tâcherai d'y penser pour les prochaines photos

[phil du 95]

Il vaut mieux poster direct sur le forum , au moins c'est rapide en manipulation et les photos restent ici ..les hébergeurs .....j'ai des doutes de conservation ..

[Kami]

Phil, tu conseilles donc de ne pas utiliser la solution "hébergeur" qui est pourtant proposée en bas de la page lorsqu'on poste une réponse ?

[phil du 95]

Oui , depuis que le Boss nous a ouvert "façon de parler " le forum en grand large , je trouve que l'envoi des photos est bien plus simple, il suffit de prendre en mode VGA ou 0, 3 Machins de ? , si je ne dis pas de sottises , et la suite est facile pour envoyer ses photos..
En plus , tes clichés resteront ici , un hébergeur pouvant faillir ..C'est tout bénéfice !

[Kami]

Quelques nouvelles de l'OPTONICA :

- J'ai reçu en fin de semaine ma commande de condos chimiques NICHICON série FG (Fine Gold) et j'ai terminé il y a une heure environ le remplacement des anciens NICHICON âgés d'une trentaine d'années ainsi que le nettoyage de la façade et des différents boutons et sélecteurs (+ un petit coup de KF F2).

Une petite mesure de l'offset : le canal droit donne entre 4 et 6mV, le canal gauche affiche maintenant un beau -4 à -6mV (rappelez-vous qu'il était à -67mV il y a quelques semaines et que le remplacement du double transistor différentiel avait fait remonter cette valeur vers les -7mV).

Essai rapide sur des enceintes suicides : tout fonctionne correctement.

Il me reste à remplacer les condos d'alim (2 gros condos de 2x6800µF chacun) mais les condos doubles sont introuvables; j'ai du me résigner à commander 4 condos de 6800µF.
Il y a un peu de boulot pour les mettre en lieu et place des condos d'origine et adapter le câblage...

[Clavette]

Tu n'as pas voulu commander deux de 15000 uF ??

En tout cas, me font bien envie d'y jeter une oreille ces Optonica !

Il vaut mieux garder deux petits qu'un seul gros équivalent

[Kami]

Pas possible pour 2 condos de 15000µF. D'origine, ce sont des 2 doubles-condos qui alimentent chacun un ampli de puissance en symétrique.

Ca fait donc un total de 4 condos de 6800µF pour 2 tensions positives et 2 négatives

Par contre, la différence d'encombrement entre les anciens et les nouveaux condos est impressionnante !!

[Kami]

Les nouveaux condos d'alim sont remontés; première mise sous tension OK.

Contrôle des offsets après quelques minutes de fonctionnement sur des enceintes "suicides" : entre 3.5 et 4mV à droite, entre -7 et -7.7mV à gauche.

Petit test rapide sur les HPM : Ca sonne !!!!!!

Plus qu'à laisser ce petit monde se roder tranquillement; l'écoute plus détaillée se fera dans les prochains jours... (je posterai aussi quelques photos de la restauration).

[Kami]

Et voilà, après un bon petit rodage sans pousser le volume (potar à -40dB on ne s'entend déjà plus dans mon bureau), voici quelques photos après recapage complet des chimiques :

Remplacement des gros doubles-condos de 6800µF par des simples "jumelés". Ca prend beaucoup moins de place !!

Alim (ancien-nouveaux condos) 2 [1280x768].JPG (239.46 Kio) Vu 2671 fois

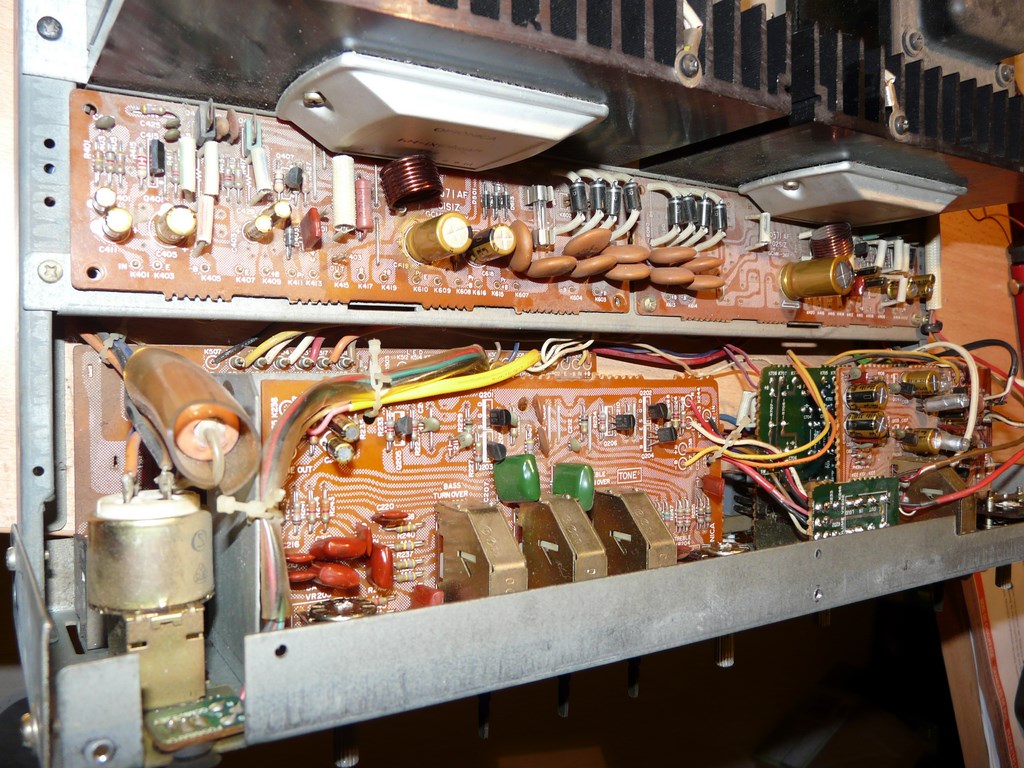

Bloc de puissance gauche (celui qui me posait problème en raison d'un double-transistor driver qui faisait des siennes - le petit transistor noir repéré Q401 à gauche de la photo) :

Bloc puissance gauche [1280x768].JPG (230.15 Kio) Vu 2671 fois

Une vue un peu plus générale de dessus :

Intérieur vu de dessus [1280x768].JPG (253.06 Kio) Vu 2671 fois

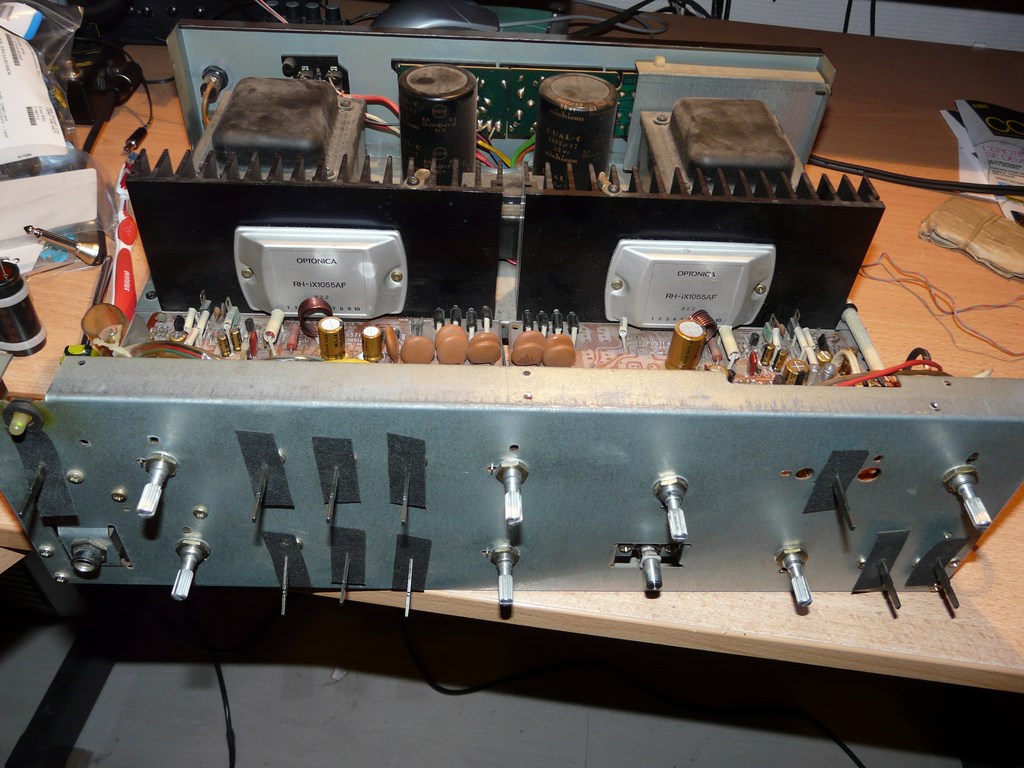

Une petite vue sans la façade et sans le capot :

Vue globale sans capot, sans façade [1280x768].JPG (186.27 Kio) Vu 2671 fois

L'engin une fois remonté (notez le schéma de principe des différents modules de l'ampli; pas bête pour bien voir l'architecture) :

Vue globale (dessus-face) [1280x768].JPG (209.88 Kio) Vu 2671 fois

Et une vue de la façade avec le voyant vert que je n'avais plus vu allumé depuis près de 15 ans !!!!

Vue façade [1280x768].JPG (146.04 Kio) Vu 2671 fois

En bonus, voici le câble que j'utilise pour alimenter les HPM-60 reliées à l'Optonica :

Câble enceintes [1280x768].JPG (178.14 Kio) Vu 2671 fois

[skyhercules]

tres bel ampli,

ca donne quoi maintenant avec le recapage ?
