Hitachi HA-2500M

[ducks007]

Ouverture de la bête, n'ayant pas le service manual (que je recherche activement, j'ai demandé sur le forum mais pour l'instant pas de réponse) je me suis basé sur son grand frère le HA-3500 pour essayer de localiser la panne.

IMG_0459 (Medium).jpg (240.94 Kio) Vu 2848 fois

IMG_0463 (Medium).jpg (266.59 Kio) Vu 2848 fois

IMG_0465 (Medium).JPG (317.56 Kio) Vu 2729 fois

IMG_0466 (Medium).jpg (262.15 Kio) Vu 2729 fois

IMG_0467 (Medium).jpg (251.58 Kio) Vu 2729 fois

j'ai effectué un câblage volant croisé a la place des straps entre 9 et 25 et le souffle a changé de voie.
du coup je penchais pour un problème de condensateur ou transistor Q601R ou Q601L ou le couple Q702/703R ou Q702/703L

petite commande chez Mouser, condensateur ELNA Silmic 2 pour 95% de ref dispo sinon NICHICON KZ ou KW

IMG_0460 (Medium).jpg (167.45 Kio) Vu 2848 fois

[ducks007]

Première étape, changement des condensateurs (36 ans d'âge), beaucoup sont hors plage.
Allumage, et toujours le souffle a gauche.
changement de Q601L (d'origine des 2SC1345) par des BC550CBU (c'est ce que j'ai trouvé de plus approchant en équivalent car je ne voulais pas tenter de tomber sur des copies chinoises)

IMG_0468 (Medium).jpg (269.23 Kio) Vu 2728 fois

IMG_0469 (Medium).jpg (263.33 Kio) Vu 2728 fois

IMG_0470 (Medium).jpg (300.7 Kio) Vu 2728 fois

IMG_0472 (Medium).jpg (268.71 Kio) Vu 2846 fois

IMG_0471 (Medium).JPG (273.18 Kio) Vu 2846 fois

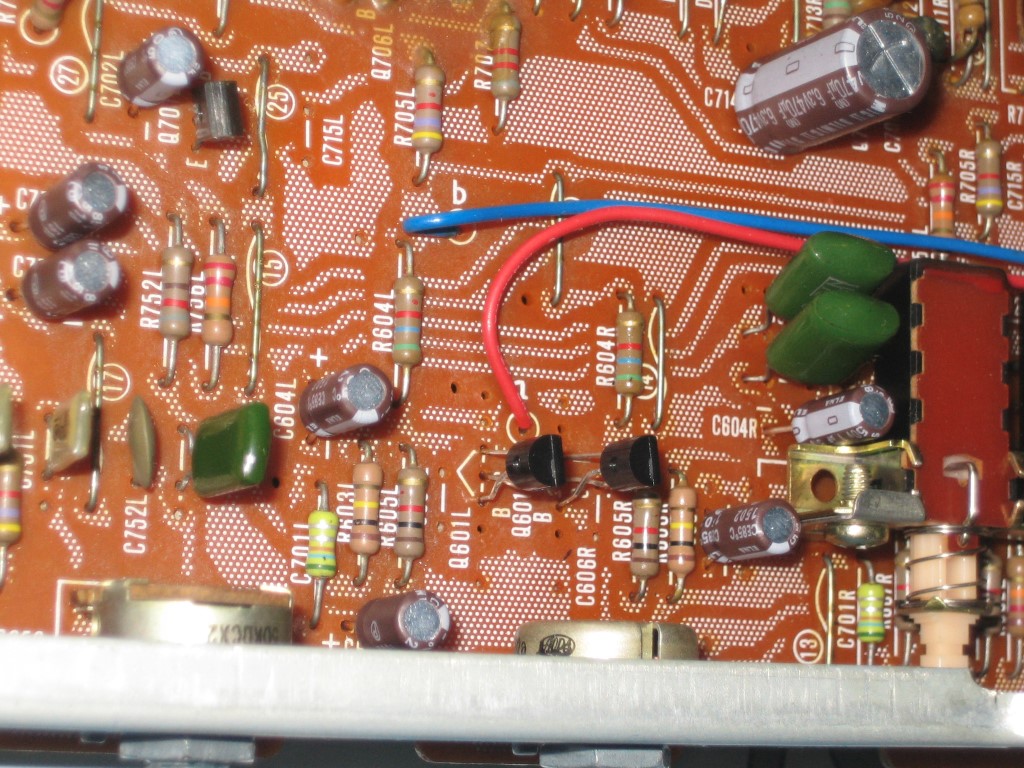

il a fallu croiser les broches par contre pour respecter le B C E
Allumage et bingo : plus de souffle

[ducks007]

J'ai ensuite réglé le courant dewatte (R710L et R) pour avoir 8.8 mV aux bornes des résistances R720L et R après avoir laissé chauffer l'ampli 10min
par contre je n'ai pas réussi à avoir la valeur de 40mA a ces mêmes bornes ( et ca je ne sais pas pourquoi du tout, si quelqu'un a une idée, je suis preneur)

Pour finir, à l'aide d'une petite application oscilloscope sur android et la sortie casque d'une tablette, j'ai généré un signal a 1kHz et réglé avec R553L et R les vu mètres (10W pour 8.94V aux bornes des HP) la voie de droite était nickel, celle de gauche un poil moins.
Remontage, écoute et bah c'est revenu pas mal du tout

[Darkvalley]

et ben, on voit que tu maîtrises bien le sujet... très belle présentation à mon humble avis
De plus, je ne connaissais pas celui-là..

[ducks007]

Merci,
j'ai surtout fait pas mal de recherches car je ne suis pas un "spécialiste" de l'électronique, même si j'ai quelques notions qui aident bien

[Yves]

Bonjour.

Appareil sympa avec une architecture interne que j'apprécie pour sa "propreté" (pas une grosse boîte avec un plat de spaghettis en guise de câblage ) et sa simplicité pour le dépannage . . . . et surtout une remise en état de main de maître . . . . Bravoooo et bonnes écoutes ! ! !

[ducks007]

oui c'est vrai que c'est bien aéré, le radiateur est très gros, c'est propre, c'est un ampli qui gagne a être connu, un peu comme son grand frère le 3500 qui lui possède en plus une deuxième entrée/sortie tape et quelques bricoles.
je referais quelques photos prochainement de meilleure qualité et une vue de ce qui a été changé au niveau condos.

[pionroi]

Sujet fusionné à la suite de celui existant pour le même appareil.
Merci Benoit aka ducks007 pour le travail de présentation.

[ducks007]

pas de souci

IMG_0479 (Medium).JPG (113.68 Kio) Vu 2728 fois

IMG_0480 (Medium).JPG (234.22 Kio) Vu 2728 fois

[Darkvalley]

comment sonne-t-il après le "racapage" ??
