A l'attaque!

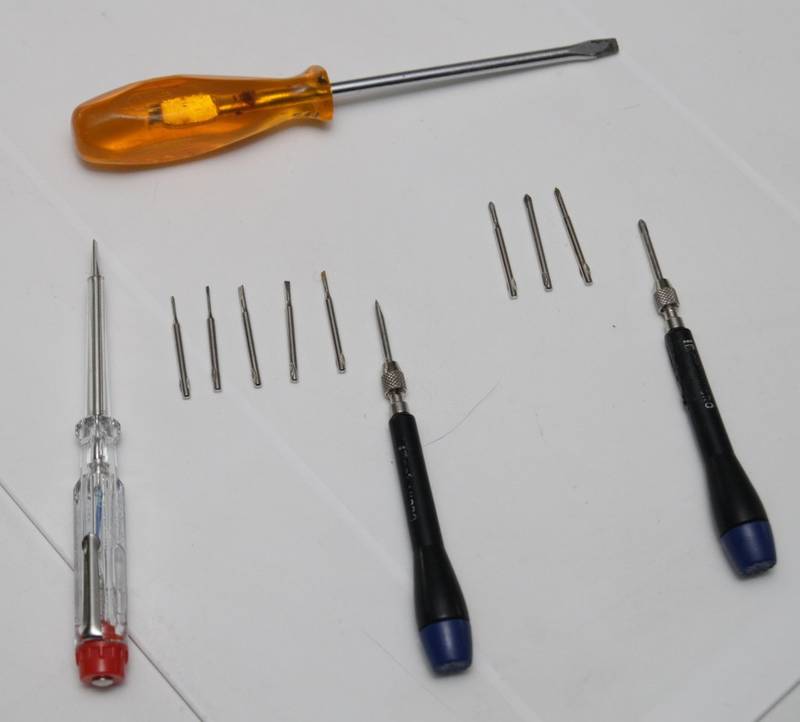

Premièrement il faut des tournevis : des grosses tailles, un normal et des tournes vis de précisions.


Le plateau étant déjà enlevé lors du transport, je vais résumer vite fait les étapes précédentes.

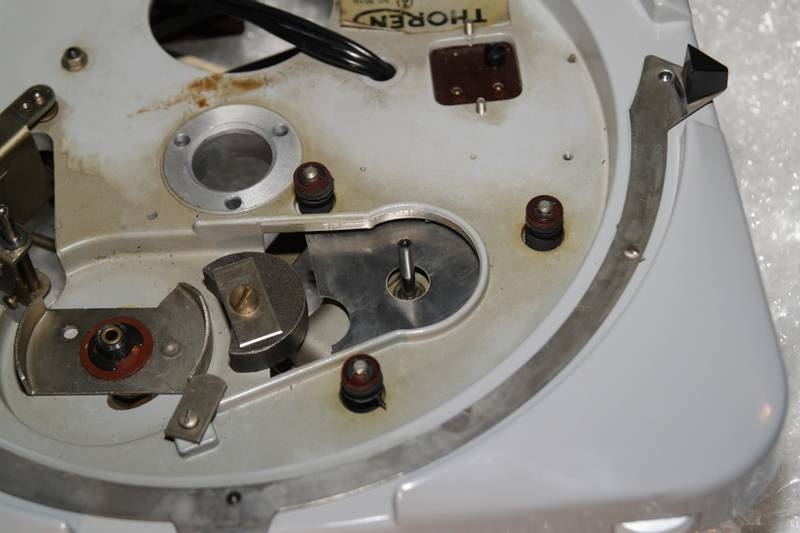

Enlever le porte cellule s'il est présent.

Enlever le contre plateau délicaaaaaaaaaaaaaatement et mettez le loin de vous.

Maintenant il y a trois vis au milieu du plateau, prenez un gros tourne vis, maintenez le plateau et dévissez les trois vis.

On retire le plateau et on l'éloigne aussi, on ne le remettra pas avant un moment.

L'axe est aussi à retirer par la suite, et on le pose sur du papier bulle.

Ensuite on retire le galet. Pour cela on retire la petite barre qui retient le galet :


On passe ensuite au retrait de la barre qui retient le galopin. même chose que précédemment, il y a une petite languette qui retient la pièce en cas de retournement de la platine. On laisse le galopin en place par la suite.


Retrait de la courroie


Retrait du galopin

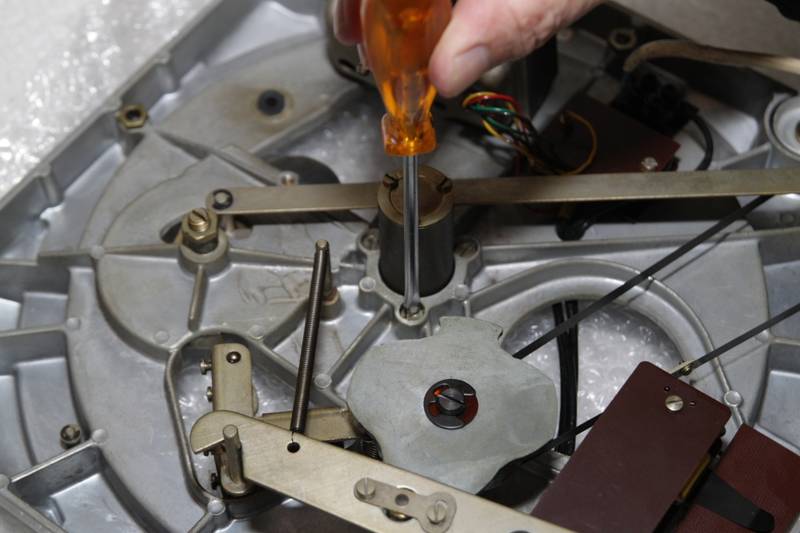

Avant d'enlever la poulie du moteur, il y a deux vis sur cette dernière ; noir et grise
Dévissez d'abord la vis noir, puis la vis grise

Avec un petit tourne vis, on dévisse un peu la vis grise puis la vis noir.
On retire ensuite la poulie.


Voyez qu'il y a poulie deux poulie en une seule. Le plus petit diamètre sert quand la platine tourne sur 60hz. L'autre ayant le plus gros diamètre sert quant on est branché sur le 50hz.

Première étape accomplie!!! Passons au moteur

Mais avant! Videz le fut de son huile

Avec une seringue vide cherché chez le pharmacien (et son aiguille), ou alors en mettant un mouchoir dans le fut, retourner la platine et vidé dans un récipient.

[rocknrach]

:helloman: , toujours passionnant tout ça. Belles restaurations, autant mécaniques que culinaires, et tout ça arrosé de Bordeaux :repect:
Quant on voit le boulot, si je me dis comme tout le monde j'en veux une, je ne pensais pas par contre que la restauration était aussi complète. Qu'est-ce que ce doit être pour une en état moyen...

[Olorin]

La mécanique fonctionnait mais n'était pas huilé, et la platine était sale. Une bonne occase
Avant d'acheter, il est vrai que beaucoup de points sont a vérifier, si la personne n'a rien fait dessus depuis plus de 10 ans, tu vas déjà te taper une restauration tel que celle présentée, avec minimum 80€ de nécessaire pour lubrification du fût du moteur, de polissage, de billes (pas nécessaire, mais je suis prévoyant) de maintenance moteur, de rondelle pastille de font de fut. :mrgreen:
Mais ce kit te servira pour les 30 prochaines années. Surtout que les doses de lubrifications ne sont pas que pour une seule vidange, je dirais que je peux en faire 5 ou 6 avant d'en redemander.

Il y aura sûrement a racheter des courroies tout les 5-6 ans c'est tout...

[Olorin]

Le moteur

Tout d'abord virer le socle et le bras, on sera en meilleur condition pour travailler.
Mettez deux couches de papier bulle sur la table AU MINIMUM.

Le moteur est maintenue par trois double silent-blocs sur la MKII.
Sur la photo présente, ils sont montés à l'envers

Ils doivent être montés en tête-bèche ..
Le précédent proprio n'était pas un féru de la 124, mais je lui pardonne il n'avait que 18 ans quand il l'a retapée. C'était en 1975...

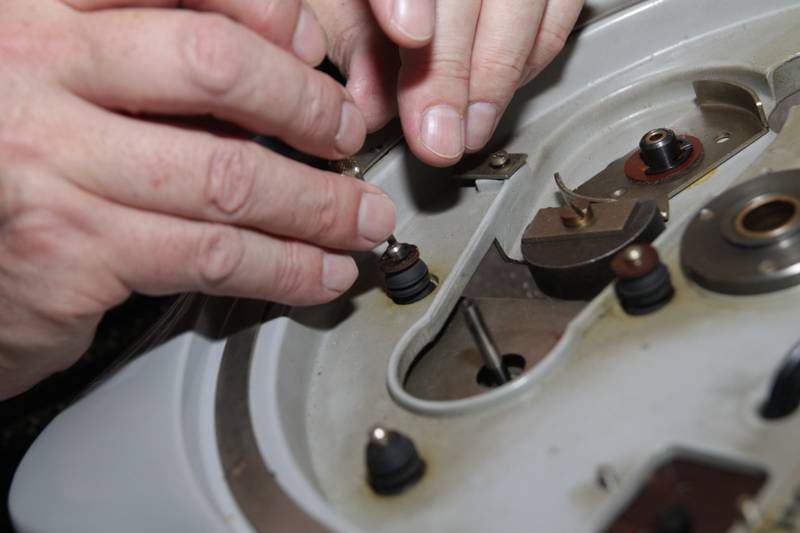

On enlève les circlips sur les trois silent-blocs.



Attention les rondelles risquent de se barrer

Il y a six silent-blocs trois au dessus, trois sur la platine.
Vous enlevez les trois dessus et vous les posez sur la table. NE mélangez pas les autres silents blocs quand vous enlèverez ceux présent sur la platine un peu plus loin dans les postes, ils seront à intervertir.

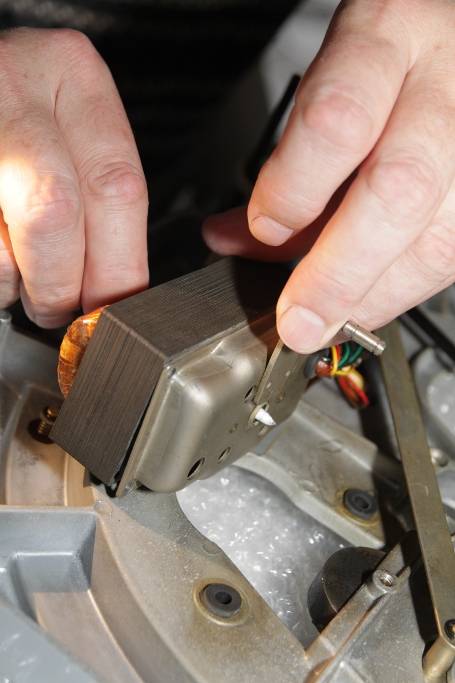

Pour enlever le moteur, retournez la 124 sur le plus grand côté, celui le plus proche du moteur de préférence.

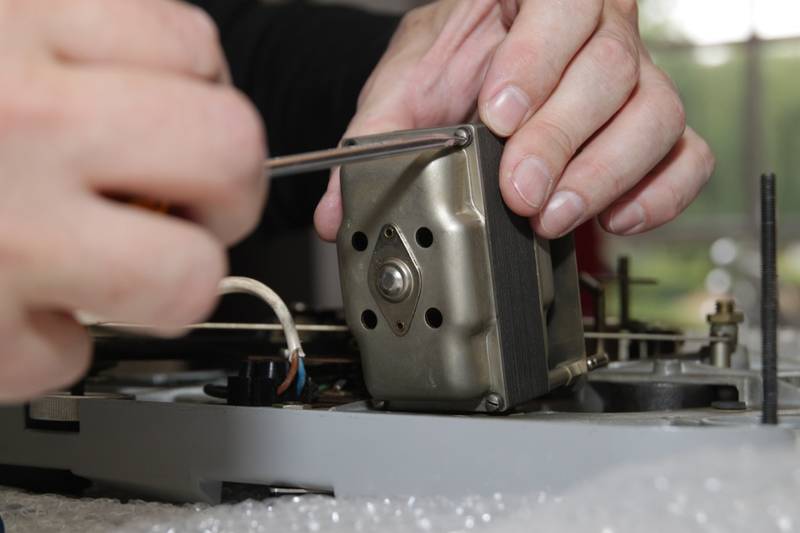

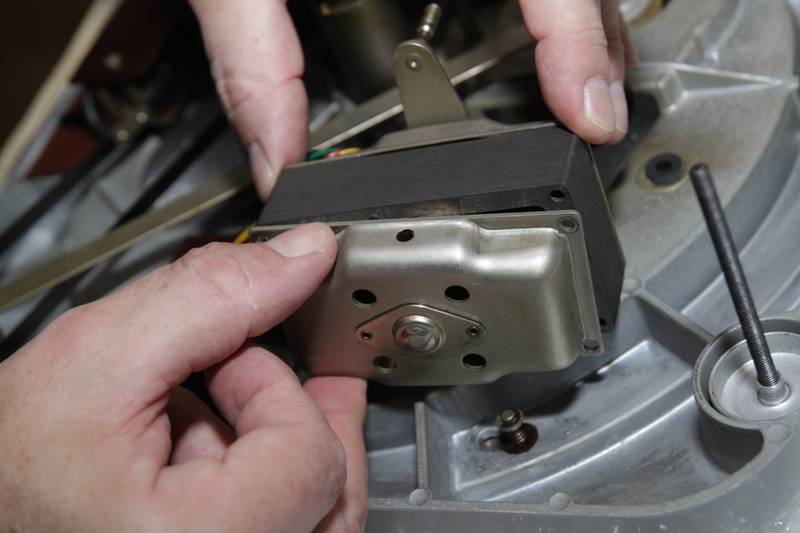

On passe au démontage du moteur. Vous avez 4 vis, mémorisez ou prenez une photo des emplacements, car elles sont à remettre au même endroit.


On enlève les vis et du coup la plaque aussi.
On retire le capot du fond du moteur.

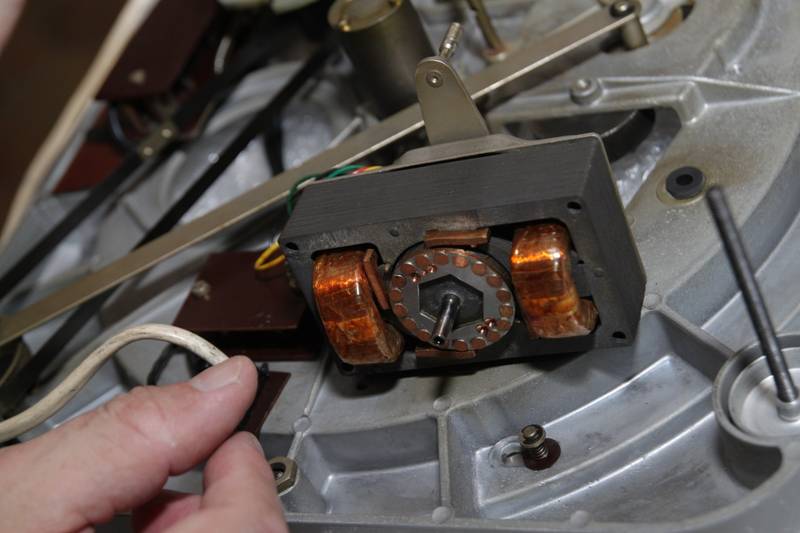

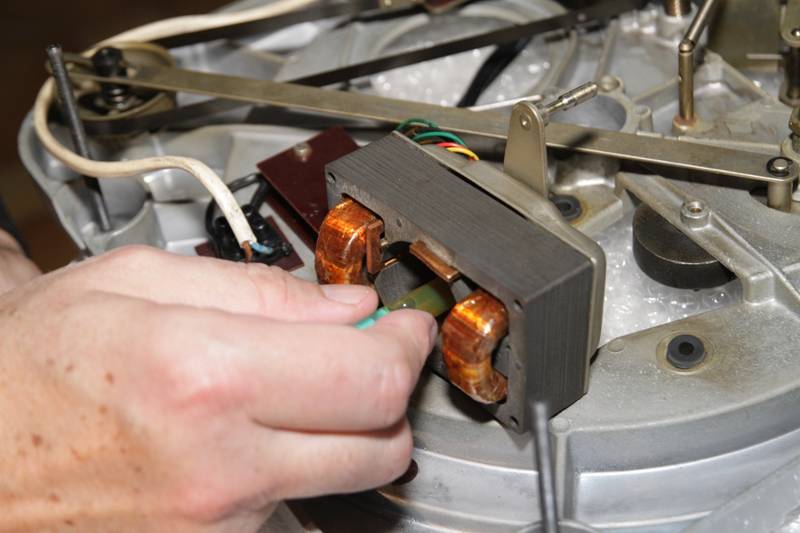

Nous voici en présence de l'axe du rotor, à première vue il a l'air en bonne forme.



[Olorin]

On nettoie l'endroit où passe l'axe du rotor avec le produit nettoyant fourni dans le kit (celui du moteur ou de l'axe, ce sont les mêmes)
Essuyez bien par la suite, car le nettoyant + l'huile ne font pas bon ménage.

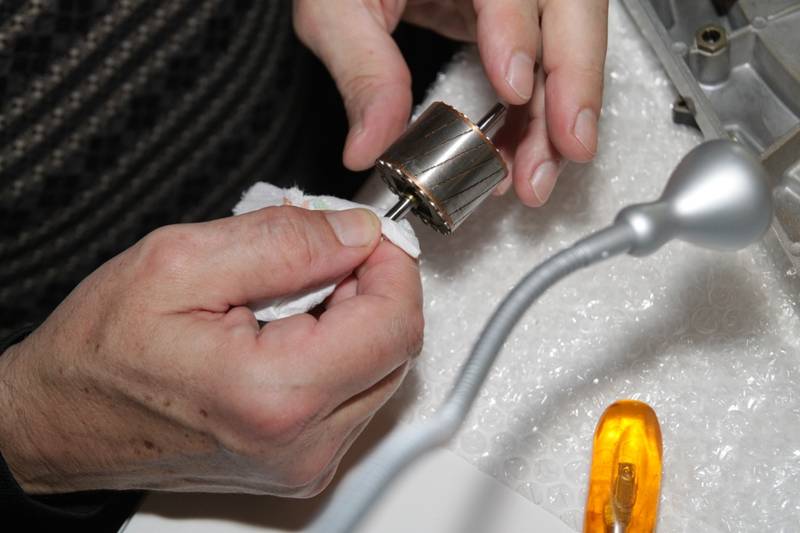

Même chose pour le rotor, on l’ astique bien au nettoyant:

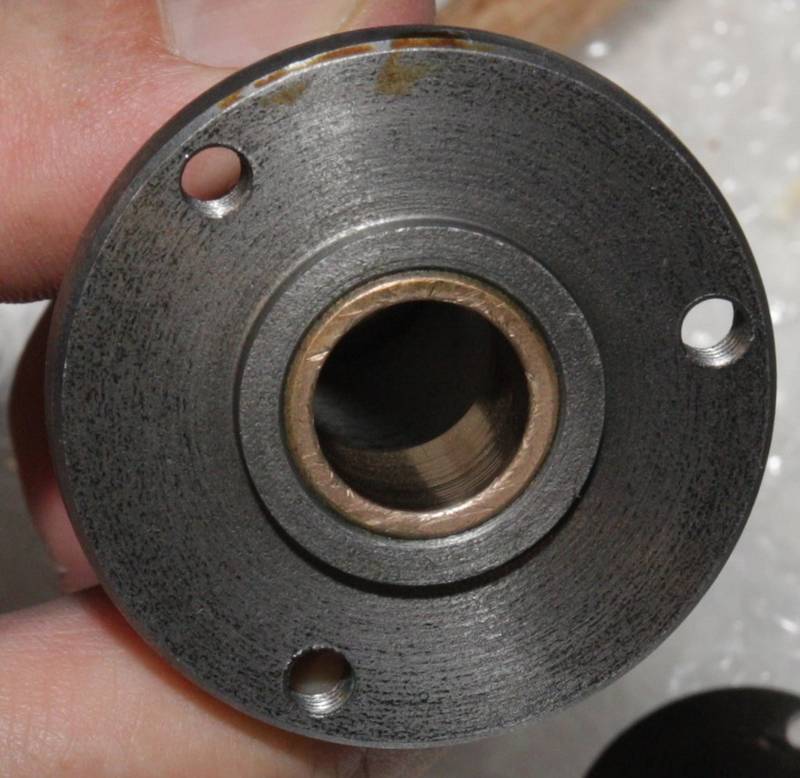

Le fond du moteur doit être aussi nettoyé, astiqué pour être brillant comme un sous neuf (Jean en a posté une photo précédemment)

Une fois tout nettoyé, prenez la seringue d'huile moteur (attention ce n'est pas la même viscosité que celui du fut, faites bien attention), et introduisez la dans le moteur.
Poussez délicatement sur la seringue pour en faire sortir une goutte d'huile et de la déposée dans le trou où passe l'axe du rotor.

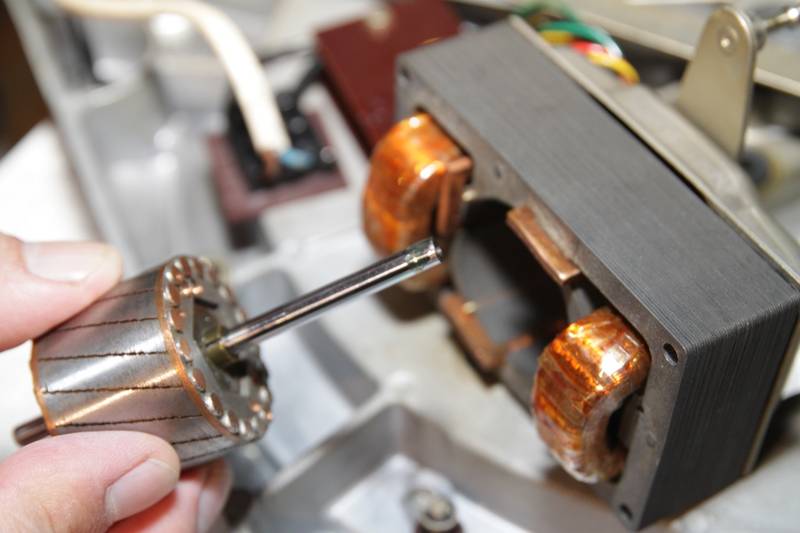

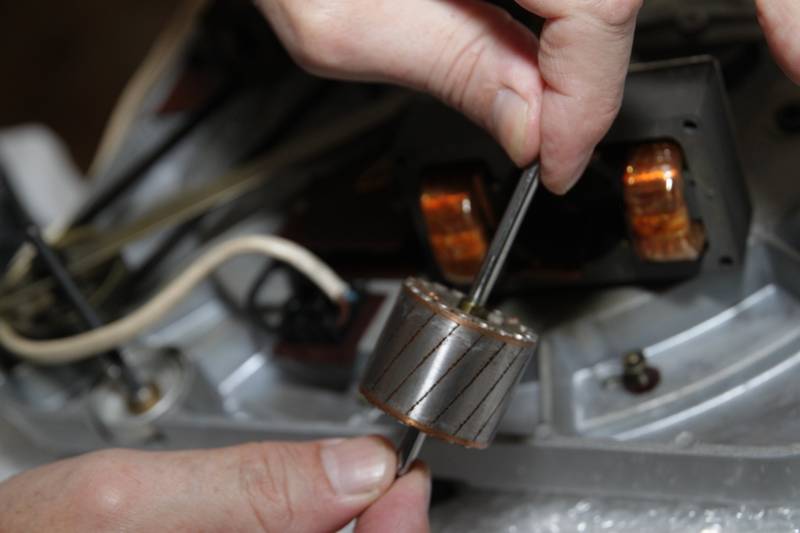

Même chose sur le bout du rotor (vraiment sur son ptit bout), une goutte suffit afin que ça glisse parfaitement dans le trou.
Une fois inséré dans le trou, tournez un petit peu pour étaler l'huile sur les cotés et ainsi lubrifier correctement afin que l'axe puisse facilement tourner par la suite.


Le fond du moteur doit être nettoyé aussi au cif, l'endroit où vous avez la petite bague doit être nettoyé d'abord à sec et ensuite, une fois la crasse enlevé, avec le nettoyant et séchez avec de l'essuie tout.

Le rotor une fois remit, on remet le fond du moteur, on remet les quatres vis, la plaque et les trois rondelles correctement. Vérifiez que le moteur rentre bien dans les trois trous et qu' il n'est pas trop proche de l'aimant du galipet. Sinon la plaque est à l'envers. Il faut que le trou central de la plaque triangulaire soit le plus éloigné possible de cet aimant. D'ailleurs il y a un demi-rond qui doit être mit du coté aimant.

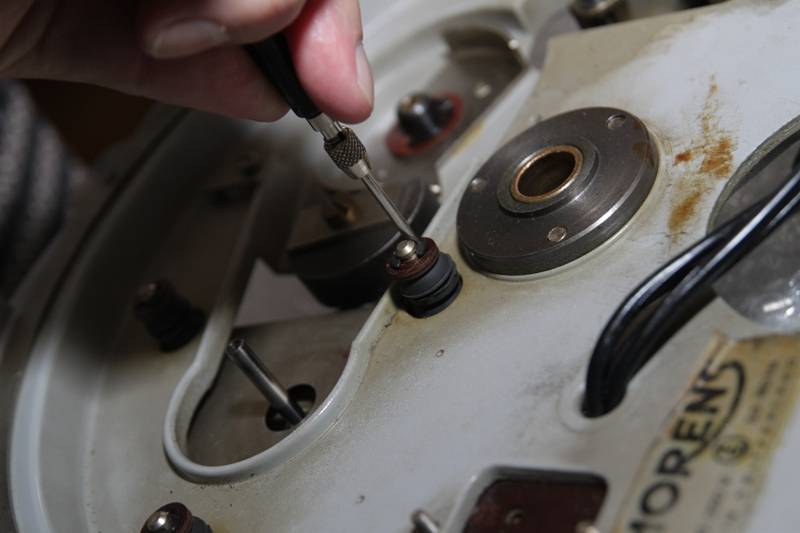

Les trois silent-blocs présents sur la platine sont à intervertir avec ceux qui ont été enlevés précédemment.

Une fois intervertis, on remet le moteur, et les autres silent-blocs en tête bêche par rapport à ceux d'en dessous. Le plus grand diamètre de ces derniers doivent être vers le haut afin de recevoir les deux rondelles dessus.

Une fois effectué, on met les sert clips.

Et voilàààà:


[Ulysse]

Un vrai didacticiel pour l'entretien d'une td 124. Bravo, c'est clair, bien expliqué.

[Olorin]

Le fut

Avant d'attaquer le fut, je vous conseille de faire un nettoyage complet du dessous, car après huilé, il sera alors totalement impossible de retourner la platine. Sinon vous vous doutez bien que toute l'huile, par la loi de l'attraction universelle exercé par la gravité, théorie découverte et utilisé par Sir Isaac Newton en 1648 correspondant à la formule E=MCsolar... Non sa c'est Rapsody...c'est F = G · m1 · m2 / d², coulera par terre. Je vous epargne la démonstration mathématique mais en pratique sa donne ça :

L'idiotie exerçant une attraction universelle de tout objet pouvant le rendre plus inteligent... ou moins idiot : La massue


Je vous suggère donc de nettoyer le dessous de la platine comme je l'ai fait en astiquant les rondelles (pour mettre à niveau la platine), avec une brosse à dent (cf: post de Jean)

Le fût est donc à enlever en dessous de la platine par trois grosses vis :


Démontez le fond du fut.
Sur la photo précédente, vous avez trois vis au dessus du fût, repérer bien les vis, car vous devez les remettre au même endroit par la suite.
Quand on change le joint nous n'avons pas besoin de faire cela, mais quand le joint est en bon état et qu'il doit être remis, il est nécessaire d'enlever délicatement les vis et le fond du fût pour ne pas l'abimer.

Ici il n' y a pas de fuite, le joint est donc encore bon. Nous allons voir l'état de la pastille après cette délicate opération:
Le joint à droite, la nouvelle pastille en acier à gauche et l'ancienne totalement morte au milieu.

[Olorin]

Le polissage du fût

Bien maintenant polissons le fût.
Tout d'abord on nettoie les deux fûts en bronze avec le nettoyant et le baton fourni et entouré d'essuie tout (ou papier toilette).

Ensuite nous séchons le tout avec le baton et de l'essuie tout sec

Et nous appliquons sur une partie du méplat du baton le produit à polir le fût, qui n'est pas le même que celui de l'axe.
D'ailleurs ça sent exactement le même produit pour polir les bronzes... Donc pas besoin d'acheter ce kit (sauf pour l'axe) si vous en possédez déjà.

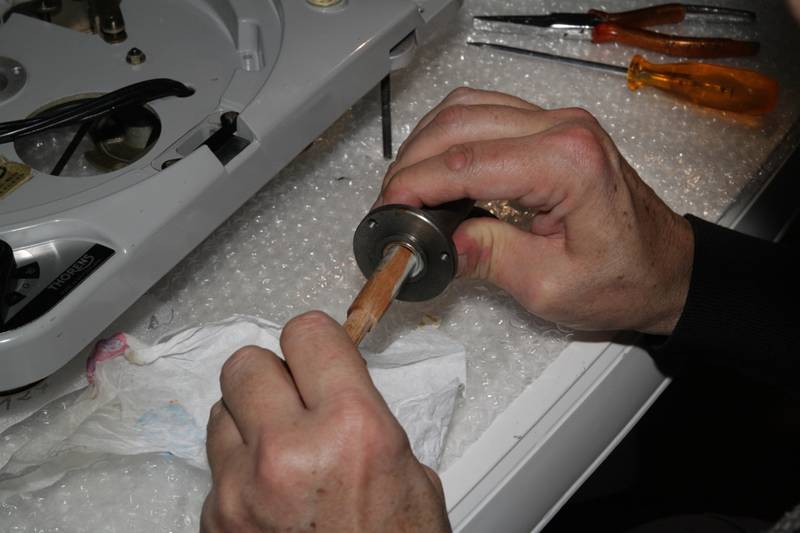

Et vous tourner, astiquer, faites des va et vient dans le fût.


Plusieurs minutes suffisent pour avoir un bon polissage
Faites de même pour l'autre coté.

Et voilà


Le fût est prèt à se faire lubrifier une fois sa rondelle.

[Olorin]

Faite sauter la rondelle... heu la pastille

Le fût poli va recevoir sa nouvelle rondelle.

Mettez la pastille sur le joint (sans le nettoyer) et mettez le joint sur le fût (pastille vers le bas dans le fut sinon sa sert à rien).
Remettez le couvercle et revissez les vis sans les mettre à fond.

Une fois les vis en place, vissez un quart de tour par quart de tour les vis une a une, afin d'appuyer sur le joint de façon homogène. C'est pareil que pour le joint de culasse de votre voiture, les vis ne se serrent pas d'un coup, mais de façon progressive.
