Unic a écrit : mar. 26 janv. 2021 14:46

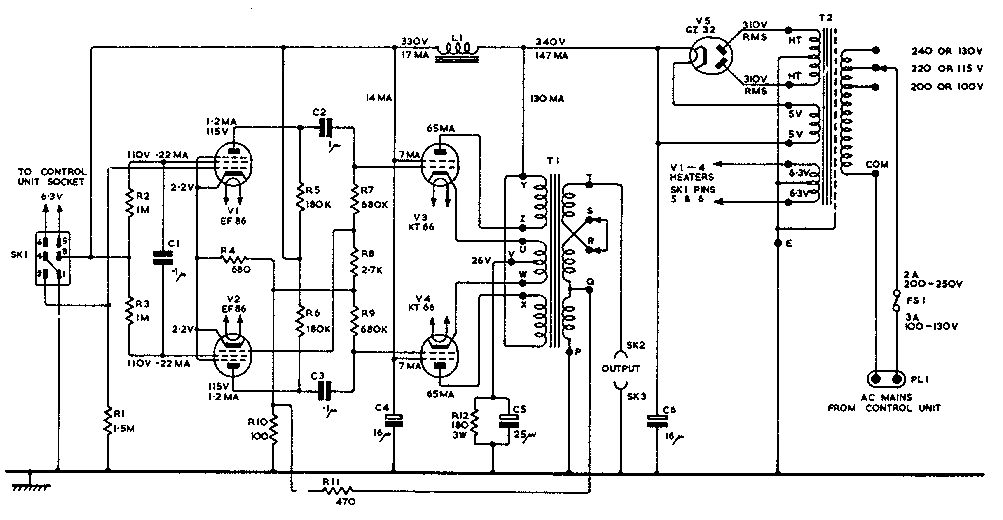

Que R7 et R9 à 680K sont des valeurs trop hautes ?
Joie, ivresse, et boulet de canon !
VI !

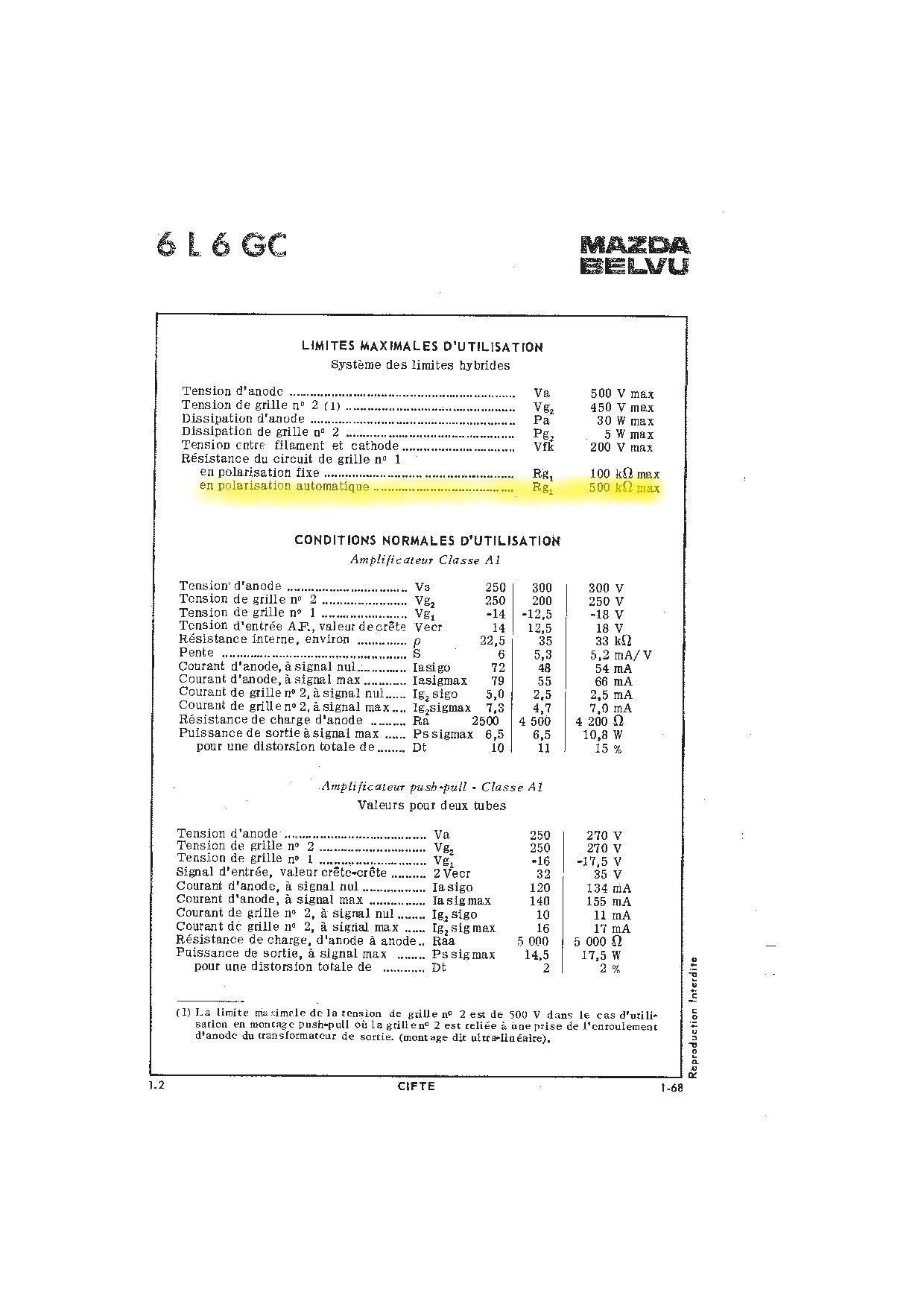

Pour la 6L6GC montée en polar automatique ou cathode bias, la valeur de la résistance de fuite de grille Rg ne doit pas dépasser 500K.
Ici, l'étage d'entrée-déphaseur, qui n'est autre qu'un paraphase, a obligé Mister Walker d'utiliser des résistances de 680K afin que la tension ne s'écroule pas, car les charges d'anodes des EF86 sont de 180K. Il convient donc ne ne pas toucher à ces valeurs, qui combinées à la 2,7K et à la 100 ohm de la contre réaction viennent parfaire le fonctionnement du déphaseur. Voila pourquoi tu liras qu'il s'agit d'un paraphase modifié.
Il n'y a que peu de littérature concernant la valeur de cette résistance de fuite de grille donnée par le constructeur, et de ce qu'il advient dès que l'on s'en approche et que dans notre cas, on la dépasse. Ceci est dû au courant grille.
Une fois de plus, le compromis :
Lorsque l'on conçoit un amplificateur, prendre toujours pour Rg une valeur inférieure à celle donnée par le constructeur (Walker a pris 680K, valeur maxi 1M) et construire l'étage amont en conséquence.
Si cette valeur est dépassée, ce qui est le cas avec la 6L6GC, on prend le risque d'avoir la présence de courant grille. Pourquoi ?
De par sa construction, la grille est proche de la cathode, et peut capter des électrons. Plus Rg sera grande, et plus la tension grille deviendra instable et sera dépendante de celle de l'étage en amont, pouvant créer de la distorsion... et c'est à mon avis ce qui t'arrive.
et
c'est la valeur maximale de la résistance de fuite de grille en fonction de la puissance dissipé
