Revox A 78
-
mirfa
- Membre confirmé
- Messages : 24
- Enregistré le : sam. 1 oct. 2016 06:00
Re: Revox A 78
Oui, les ajustables sont dans le lot aussi, omission de ma part. Pour certains condensateurs de type MKS polyester est-il nécessaire de les changer ? bien que cela reste des composants à faible dérive.
Change the way you think... Think what you could change
-
mirfa
- Membre confirmé
- Messages : 24
- Enregistré le : sam. 1 oct. 2016 06:00
Re: Revox A 78
Bonjour à tous,
J'ai enfin fini la liste des composants vieillissants. Est-il possible de savoir si il est absolument nécessaire de changé tous les condensateurs tantales ?
Je poursuis le démontage ce WE.
Merci d'avance.
J'ai enfin fini la liste des composants vieillissants. Est-il possible de savoir si il est absolument nécessaire de changé tous les condensateurs tantales ?
Je poursuis le démontage ce WE.
Merci d'avance.
- Fichiers joints
-
- liste-A78.xls
- (26 Kio) Téléchargé 638 fois
-
- liste-A78.pdf
- (5.58 Kio) Téléchargé 783 fois
Change the way you think... Think what you could change
-
mirfa
- Membre confirmé
- Messages : 24
- Enregistré le : sam. 1 oct. 2016 06:00
Re: Revox A 78

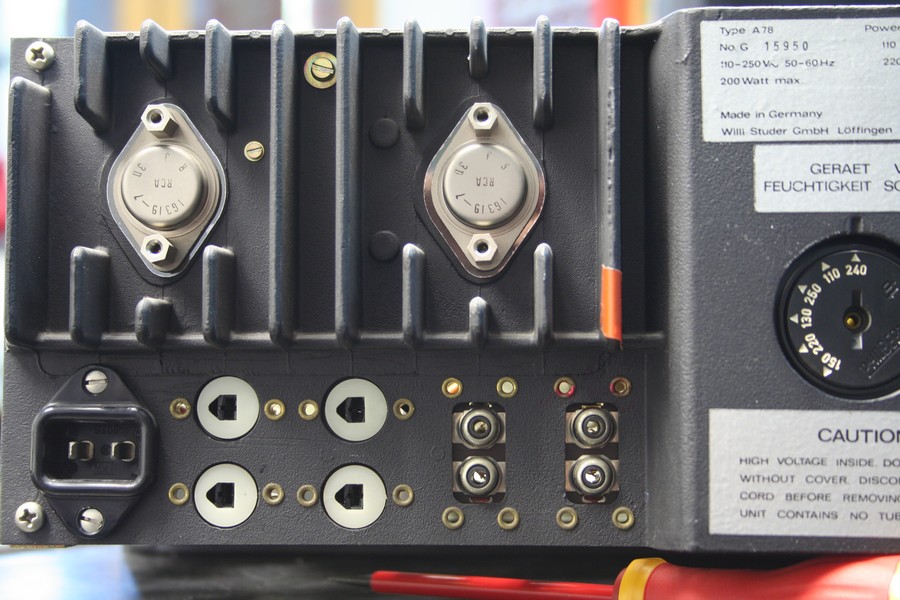

Dans l'attente des condensateurs et des ajustables, ce Week-end c'est démontage partiel de la bestiole.
C'est un MKII visiblement.
Dépose de la face avant.
Les clips cylindriques du dessous sont discrets
guère plus sobre qu'avec la face avant
Dépose du régulateur 24V
C'est du robuste
C'est un MKII visiblement.
- IMG_2650.JPG (156.74 Kio) Vu 2237 fois
- IMG_2656.JPG (73.17 Kio) Vu 2237 fois
- IMG_2658.JPG (101.98 Kio) Vu 2237 fois
- IMG_2665.JPG (104.84 Kio) Vu 2237 fois
- IMG_2666.JPG (120.83 Kio) Vu 2237 fois
- IMG_2668.JPG (121.1 Kio) Vu 2237 fois
- IMG_2669.JPG (119.39 Kio) Vu 2237 fois
- IMG_2674.JPG (81.3 Kio) Vu 2237 fois
Change the way you think... Think what you could change
-
mirfa
- Membre confirmé
- Messages : 24
- Enregistré le : sam. 1 oct. 2016 06:00
Re: Revox A 78
- IMG_2672.JPG (210.96 Kio) Vu 2235 fois
- IMG_2676.JPG (97.55 Kio) Vu 2235 fois
Change the way you think... Think what you could change
-
chartz
- Membre no life
- Messages : 3402
- Enregistré le : jeu. 28 févr. 2013 15:32
- Localisation : Bresse bourguignonne
Re: Revox A 78
Très belles images d'un A78 mis à nu ! Bravo !
Jacques
"If it is broke then fix it!" (Proverbe écossais)
"If it is broke then fix it!" (Proverbe écossais)
-
mirfa
- Membre confirmé
- Messages : 24
- Enregistré le : sam. 1 oct. 2016 06:00
Re: Revox A 78
Contrôle du taux d'ondulation de l'alimentation 24V avant changement des électrochimiques.
Alimentation chargée avec un courant de 60mA environ au travers une résistance de 390R.
La tension de sortie chute à 23.8V. Le ballast Q2 bc240 chauffe à mon sens beaucoup avec cette charge.
PS: j'ai cassé R5 le pot
L'ondulation est ridicule < à 30mV
Alimentation chargée avec un courant de 60mA environ au travers une résistance de 390R.
La tension de sortie chute à 23.8V. Le ballast Q2 bc240 chauffe à mon sens beaucoup avec cette charge.
PS: j'ai cassé R5 le pot
- IMG_2677.JPG (212.54 Kio) Vu 2190 fois
Change the way you think... Think what you could change
-
mirfa
- Membre confirmé
- Messages : 24
- Enregistré le : sam. 1 oct. 2016 06:00
Re: Revox A 78
Bonjour à tous,

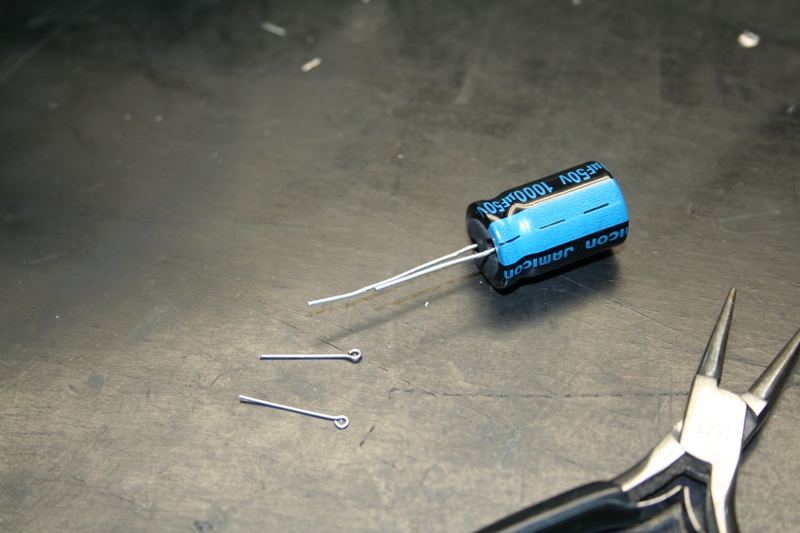

J'ai reçus les condensateurs et les ajustables c'est l'heure du dessoudage. N’ayant pas de 1000uF axial j'ai adapté un 1000uF/50V radial sur la carte d'alimentation 24V.
Préparation du circuit pour le perçage.
Préparation des cosses pour avoir une bonne tenue mécanique.
Mise en place des cosses.
souder, couper
Bon j'avoue qu'un œil avertis vera que l'électrochimique est monté à l'enver, honte à moi J'ai été bon pour le fusible de 250mA.
Reglage du 24V à vide.
J'ai reçus les condensateurs et les ajustables c'est l'heure du dessoudage. N’ayant pas de 1000uF axial j'ai adapté un 1000uF/50V radial sur la carte d'alimentation 24V.
- IMG_2683.JPG (139.39 Kio) Vu 2154 fois
- IMG_2684.JPG (174.12 Kio) Vu 2154 fois
- IMG_2685.JPG (156.51 Kio) Vu 2154 fois
- IMG_2686.JPG (157.09 Kio) Vu 2154 fois
- IMG_2688.JPG (145.89 Kio) Vu 2154 fois
- IMG_2689.JPG (156.14 Kio) Vu 2154 fois
J'ai été bon pour le fusible de 250mA.
- IMG_2690.JPG (150.21 Kio) Vu 2154 fois
- IMG_2691.JPG (198.84 Kio) Vu 2154 fois
Modifié en dernier par mirfa le ven. 14 oct. 2016 20:07, modifié 1 fois.
Change the way you think... Think what you could change
-
mirfa
- Membre confirmé
- Messages : 24
- Enregistré le : sam. 1 oct. 2016 06:00
Re: Revox A 78
Préparation des FRAKO customisés.
Les cadavéreux
La suite demain.
- IMG_2696.JPG (157.12 Kio) Vu 2153 fois
- IMG_2698.JPG (168.25 Kio) Vu 2153 fois
- les-cadavereux.JPG (175.68 Kio) Vu 2153 fois
Change the way you think... Think what you could change
-
Jo775
- Membre no life
- Messages : 2566
- Enregistré le : lun. 5 juil. 2010 14:14
-
pvphil
- Membre no life
- Messages : 2040
- Enregistré le : jeu. 10 avr. 2014 12:19
- Localisation : 83 Var coté mer
Re: Revox A 78
tres sympa et intéressant, merci pour les photos commentées.
