Marantz model 1122DC

[Juxanouille]

Est ce que je peux brancher et mesurer les tensions "à vide" Juste avec la carte d'alim quoi.
Histoire de vérifier que tout va bien avant d'ajouter le reste...
Ou il y a un risque?
Il faut que je branche des enceintes?

[dd83]

Salut,tes capas m'intéressent,j'ai trouvé les mêmes sur des cartes alim de materiel prof,autre qu'audio et ma fois elles rendent bien sur un petit HK A401(origine 2x6800µf).
Tiens nous au courant.

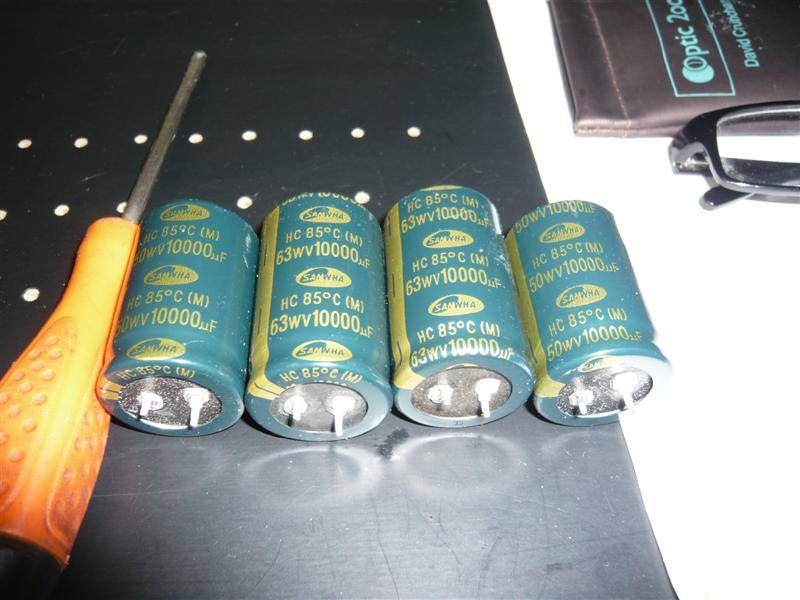

P1050447 (Medium).JPG (63.34 Kio) Vu 2544 fois

J'ai aussi une autre paire intéressante,valable pour alim?

P1050450 (Medium).JPG (57.68 Kio) Vu 2544 fois

[Juxanouille]

Ok je ferais un CR de toute manière, mais j'aimerais que quelqu'un m'oriente un peu et me dise si je peux brancher et faire mes mesures comme ca ou si il faut que je remonte tout pour faire mes mesures de tensions...
Je suis le premier à vouloir tester étage par étage?

[membre banni]

Le problème de ta manip, c'est que la soudure ne tiens sur rien.
Tester étage, par étage, ça passe très bien, tu mesures là où tu as des valeurs précises (4 chiffres significatifs) et ajuste ensuite avec les trimmers.
Ces condensateurs sont je pense, l'antithèse du condensateur audio adapté à l'alim. Ce n'est que mon avis.
:repect:

[Juxanouille]

Je l'avais compri quand j'ai vu la tête des condensateurs, mais le problème c'est que je trouve pas de condos avec le bon pas... C'est quasi que des Snape-In avec un pas de 10mm... Donc il faudra forcément bricoler même avec des Mundorf, et j'ai pas envie de dépenser si c'est pour faire du bricolage...

Peut-être as tu une solution pour avoir un pas de 24mm?

[membre banni]

Qu'est ce qui t'empêche de faire un (ou deux) trou(s) dans le circuit imprimé , ce sera du "bricolage" mais dans le bon sens du terme.
Sinon, tu peux acheter chez nichicon, ils font des condensateurs audio avec de grandes pattes donc très facile à "bricoler" et sans risque donc pour la soudure. Les Gold ou les Muse mettent en avant les basses je trouve mais ils sont assez dynamique.
:repect:

[Juxanouille]

Rien ne m'en empèche , a part ma maladresse... mais en prenant du temps et en faisant attention c'est possible.
Je vais déja essayer avec ceux la, la carte d'alim est la plus facile à démonter, je pourrais facilement les changer après.
Mais si je perce, il faudra aussi un petit bout de fil entre la patte et la soudure.

Bref! D'un coté je me dis que j'apprends donc autant essayer avec ceux la, et voir par la suite comment améliorer.

Ce soir je branche la carte d'alim et je fais les mesures. En éspérant que ca va pas me sauter à la gueul , par précaution je remettrais le capot quand même.

[Juxanouille]

J'ai branché, allumé et enclenché la voie du système 1.

Rien a fumé !!!

Il faut bien se satisfaire de qqch pour commencer! Ca motive !!

Avant de faire les mesures je laisse un peu chauffer, mais par curiosité, j'ai mesuré la tension en sortie de HP en DC et sans charge : J'ai -1,83V des 2 cotés... (sur le système 1 puisque c'est celui la qui est enclenché ).

Je vais maintenant regarder le service manual pour en savoir plus et faire d'autres mesures pour voir si tout va bien.

A partir d'ici il serait peut-être bon de déplacer le post dans " En panne " ?
Qu'en pense le modérateur?

[Juxanouille]

Bon je confirme que j'ai un offset d'environ 1,8V en sortie HP.
Et c'est normal, en regardant le shéma, je mesure la tension au niveau du collecteur d'un transistor car la boucle n'est pas bouclé (lol) vu qu'il n'y a pas la carte d'amplis.

Donc à voir lorsque la carte d'amplis sera branchée!

Je vais le connaitre par cœur ce 1122DC lol!

Par contre j'ai souvent la tension émetteur collecteur un peu plus élevé que dans le service manual (2 Volt)... Espérons que ca n'influe pas sur le reste, ou que ca change avec la charge

[dd83]

Le problème de ta manip, c'est que la soudure ne tiens sur rien.
Tester étage, par étage, ça passe très bien, tu mesures là où tu as des valeurs précises (4 chiffres significatifs) et ajuste ensuite avec les trimmers.
Ces condensateurs sont je pense, l'antithèse du condensateur audio adapté à l'alim. Ce n'est que mon avis.
:repect:

Possible,mais je suis persuadé que même des capas "basiques" récentes sont préférables que celles d'origine de + de 35 balais....... :mrgreen:
Qu'en disent les autres spécialistes?
