Toshiba C-100P Optoélectronique

[Clavette]

Enfin!

Content pour toi que tout ai l'air en état.

Vraiment ingénieux ce système optique, a voir ou plutôt a écouter le rendu de cette technologie.

[Klemp]

Ayant prévu de restaurer la partie alimentation et gestion du signal, j' ai tout d' abord voulu vérifier le bon fonctionnement de l' ensemble...

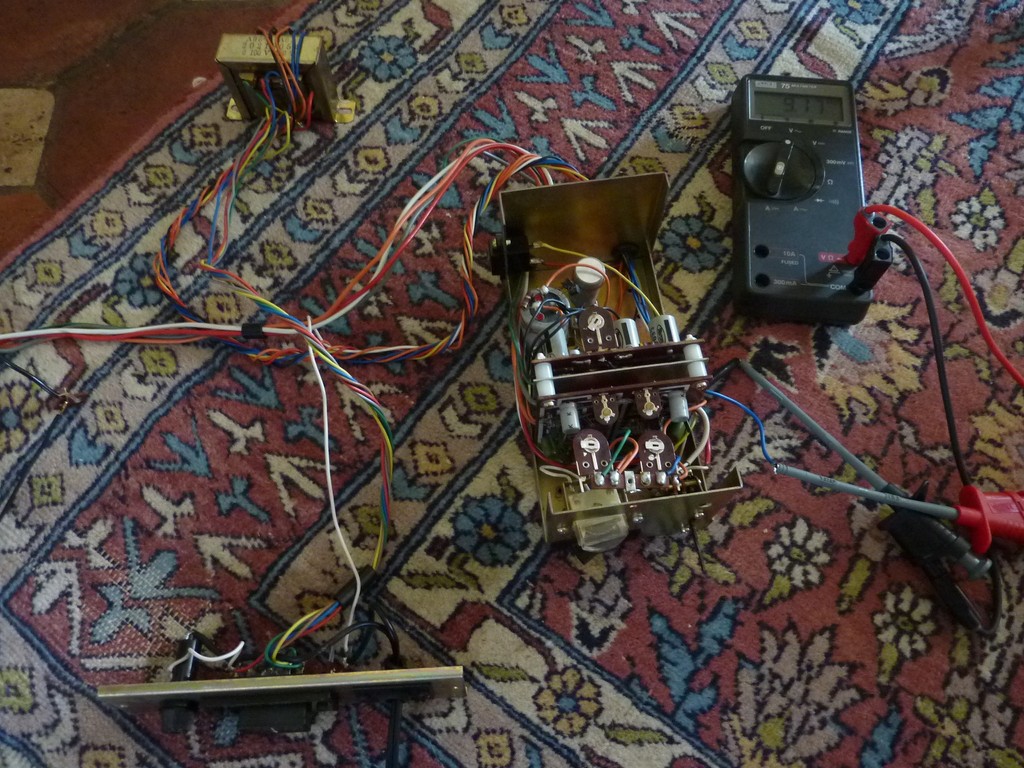

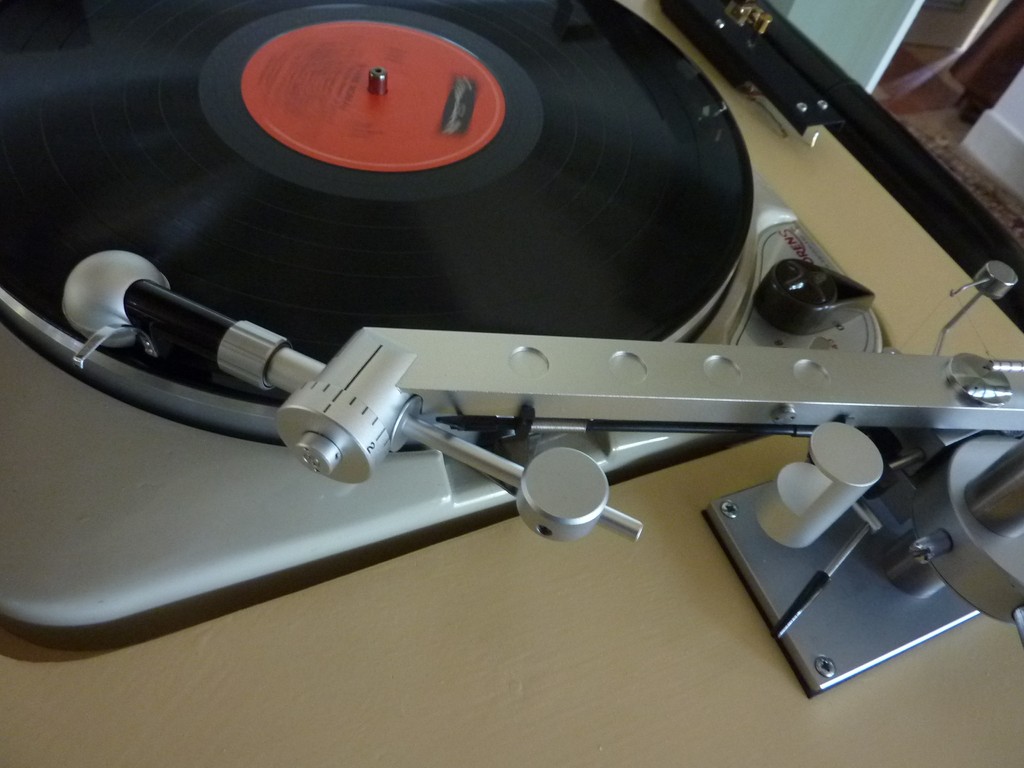

J' ai monté la C100-P sur le Dynavector DV-505 et relié ce dernier au boitier d' alimentation de la cellule .. la sortie connectée à une entrée Aux d' un amplituner Marantz 4400.

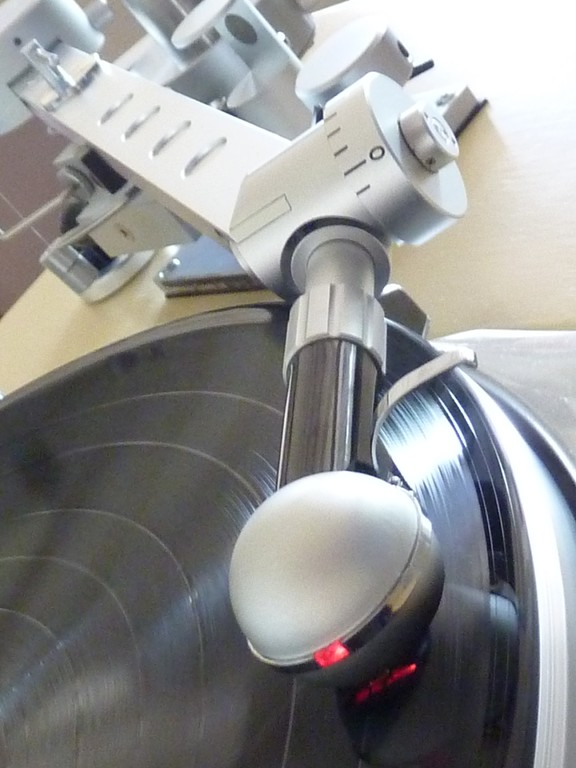

Pas de bruit ... la lampe intégrée à la cellule s' allume.... tout va bien ... les tensions sur le boitier sont correctes.

Musique... ça fonctionne... les phototransistors sont fonctionnels ....Ouuufff !

P1110425 (Copier).JPG (102.87 Kio) Vu 8049 fois

P1110426 (Copier).JPG (167.53 Kio) Vu 8049 fois

P1110427 (Copier).JPG (137.9 Kio) Vu 8049 fois

P1110428 (Copier).JPG (276.05 Kio) Vu 8049 fois

P1110429 (Copier).JPG (117.11 Kio) Vu 8049 fois

[rycotte]

Rencontre du troisième type
L ensemble est superbe...

[Klemp]

Oui Aurélien ... On dirait un vaisseau Klingon ....

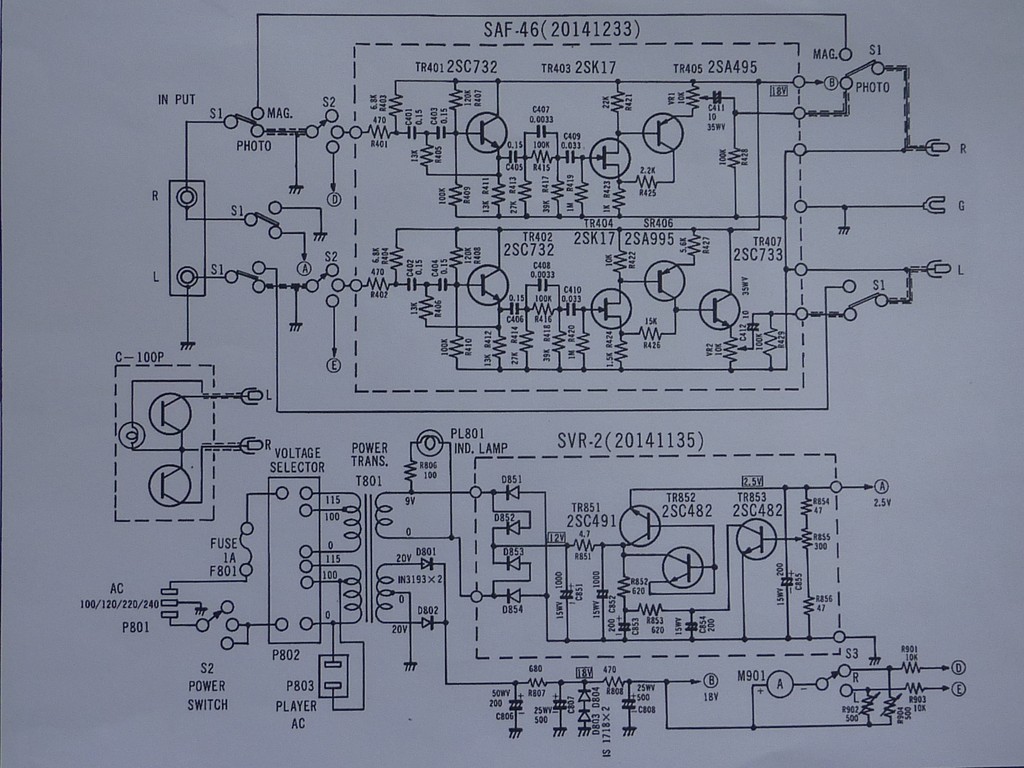

Le schéma du système d' alimentation et de correction de la cellule... avec, chose rare, toutes les références des composants

P1110430 (Copier).JPG (204.58 Kio) Vu 8045 fois

[Klemp]

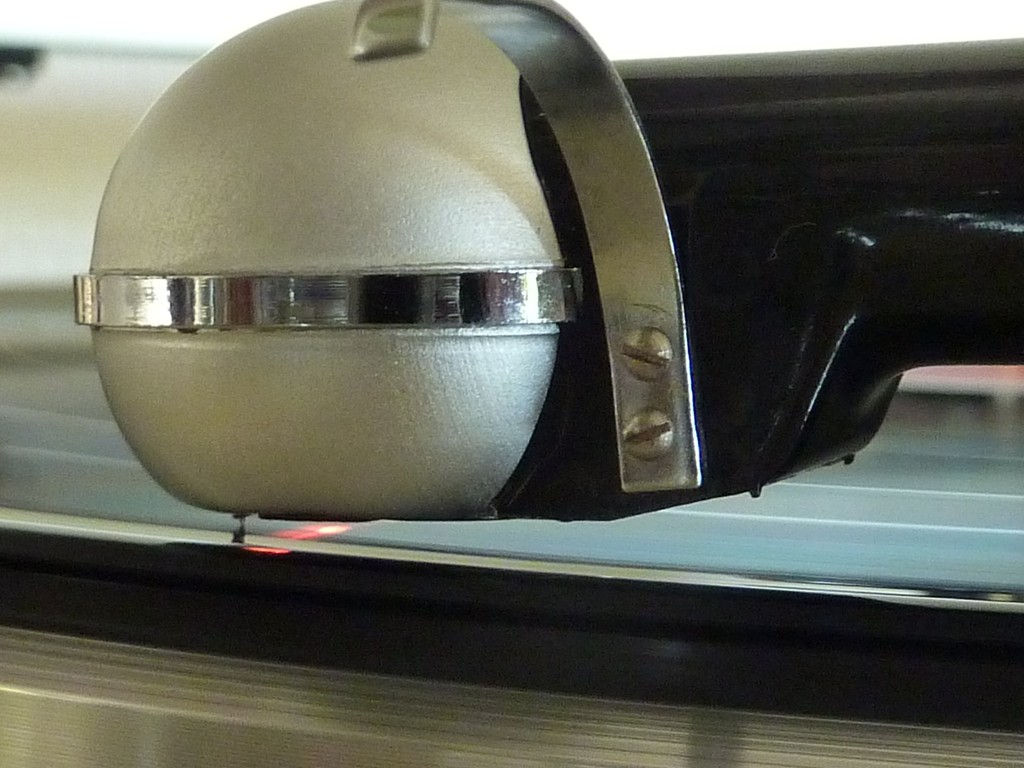

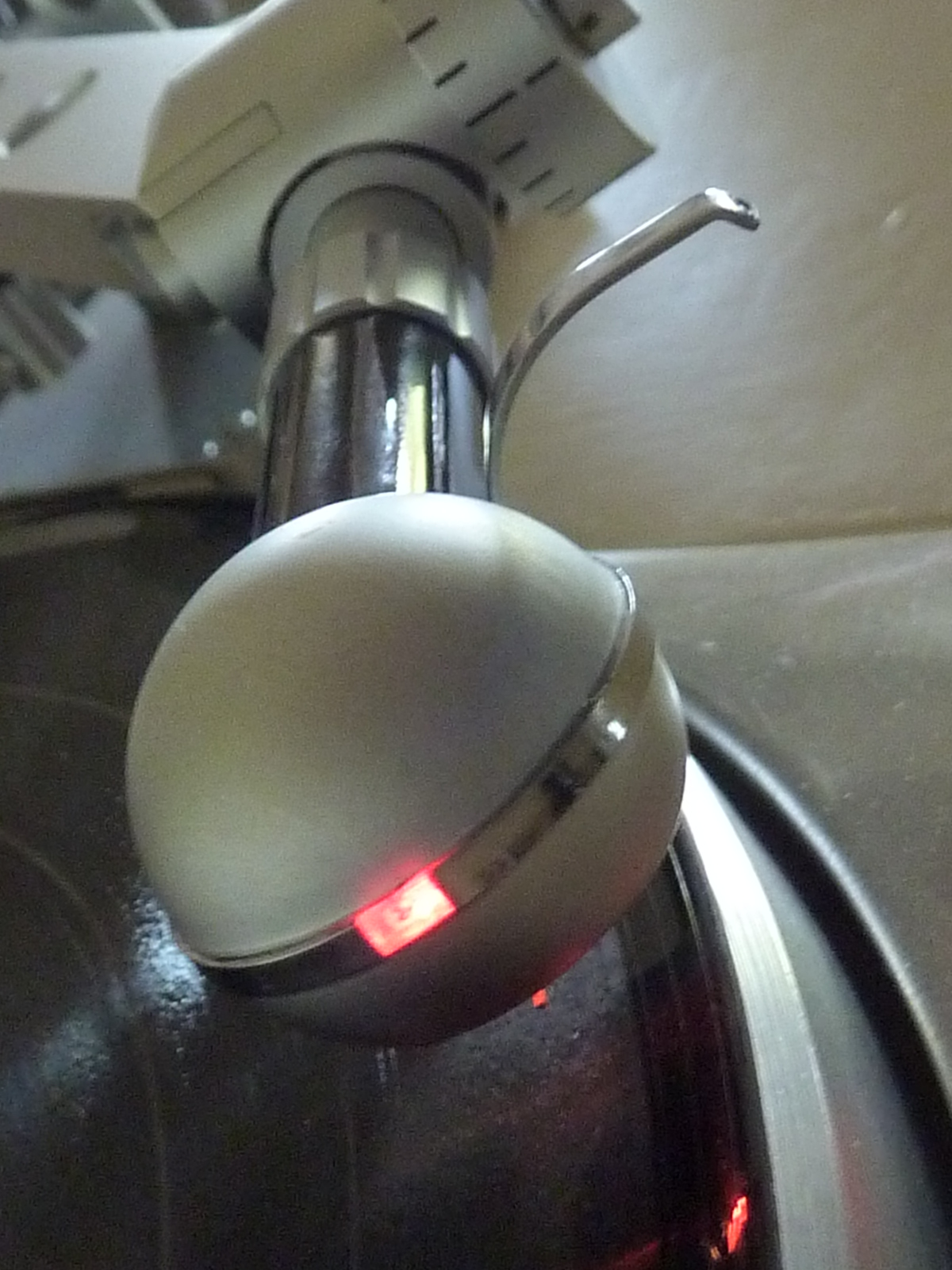

J' ai effectué les réglages de force d' appui, réglages qui s' effectuent à l' aide du petit ampèremètre .. pour chaque canal ... et aussi le réglage de tension de la lampe d' excitation des photo-transistors ... il était sur 1,6 volt, il doit être précisément sur 2,5 volts ...

Ces réglages se répercutent à l' écoute par une augmentation de la clarté générale, de la définition .... c' est étonnant ...

Le réglage optimal pour cette cellule est obtenu à partir 2,2 grammes de force d' appui ...


Par sécurité pour les transistors à effet de champ embarqués, je dois effectuer un recapage complet du boitier .... mais je suis surpris du résultat qui, dans tous les cas, et AMHA, est supérieur à la quasi totalité des cellules de lecture disponibles en 1970.

Je vous ferai une vidéo pour vous donner une (petite) idée de ce que cette antiquité est capable de produire ...


[Larpaman]

Superbe sujet ! Merci pour cette découverte, j'étais bien loin de me douter de l'existence d'un tel procédé de lecture des disques !
La créativité des ingénieurs leur a permis de re-imaginer comment capter les vibrations du diamant, et avec des technologies nouvelles à l'époque. Encore un cas d'école qui force le respect..
Très bonne remise en route

[Klemp]

Merci Emmanuel

Comme pour le système de lecture par condensateur utilisé par Stax, ce système demande une électronique associée .. et tout cela a un coût ....
Hormis l' ensemble Stax CP-Y / ECP1, le système optique développé par Toshiba est plus 'simple' dans sa mise en oeuvre que les premiers systèmes de lecture Stéréo développés par Stax ... CPS40 / POD-10 et CP-X / POD-X ..

Le résultat à l' écoute n' est pas le même, et je ne saurai pour l' instant déterminer lequel est supérieur à l' autre ... Mais tous deux sont d' un très haut niveau qualitatif.

[Pougatchoff]

Jean,
Merci, c'est très instructif

Comment as-tu fais les photos en gros plan ? macro ou à travers un microscope ?

[Klemp]

Stéphane

Avec ça et un petit Lumix

[Clavette]

Bravo et merci pour la présentation. Manque plus qu'un recapage...
