Luxman T-300

[VENANCE]

Description de la partie centrale du tuner et ses fonctionnalités

LUXMAN T-300 ET L-308 140815 030.jpg (100.08 Kio) Vu 5162 fois

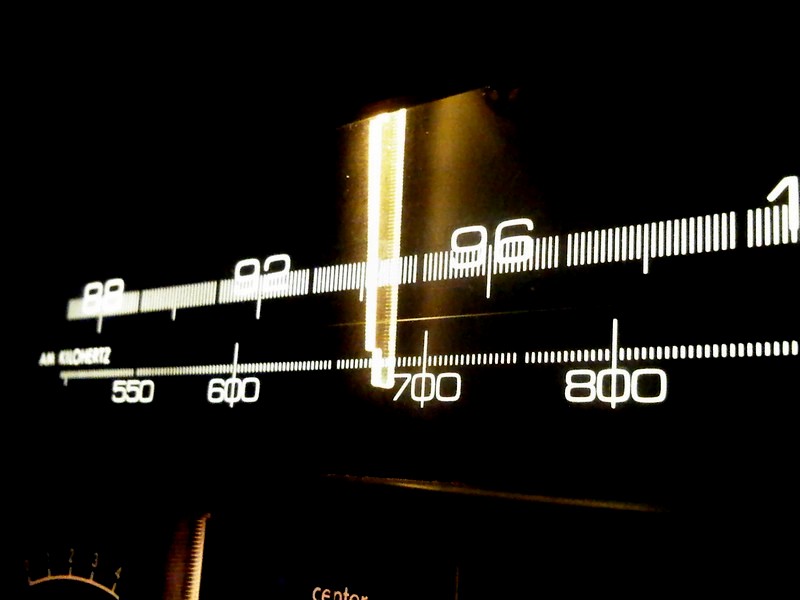

Le Luxman T-300 est largement dominé par cette très grande fenêtre qui comprend à la fois l'échelle des fréquences, la fenêtre de

SIGNAL et la fenêtre de TUNING. La nuit, éclairée, cette fenêtre est superbe. A nouveau on retrouve la touche Luxman dans ce

design. On aime ou on aime pas, mais quand on aime.... .

La barrette d'indication des stations est éclairée en orange, l'échelle des fréquences en jaune (en photo cela parait blanc)

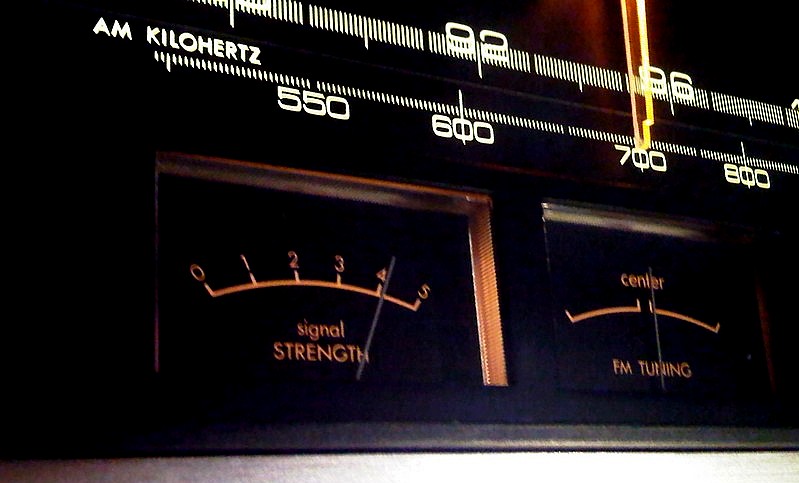

La fenêtre SIGNAL STRENGTH et la fenêtre FM TUNING

LUXMAN T-300 ET L-308 140815 019.jpg (52.04 Kio) Vu 5162 fois

SIGNAL STRENGTH indique la force du signal de réception FM. Et oui, en AM, cette fonction se neutralise.

Elle est gradué de 0 à 5. 0 déterminant l'absence complète de signal et 5 un signal de réception maximum.

Dans la pratique, plus l'on sera situé dans une zone où la radio est bien reçue, plus la force du signal augmentera.

A partir de 3 sur 5, on considère que le signal est bon. De 4 à 5, il est excellent. Chez moi, j'ai un minimum de 3,5 sur 5 sur mes

stations FM préférées. Avec une majorité de 4 sur 5. Mais par temps très brumeux et orageux ou très ensoleillé avec un ciel sans

nuages, cela peut chuter à 3.

Le Luxman T-300 est si performant dans sa sensibilité, que je recommanderais bien ce tuner pour celui qui a du mal à capter

la bande FM parce qu'il est en zone difficile ou perturbée.



FM TUNING indique à l'utilisateur comment se placer "pile" sur une station FM pour en avoir la qualité à son maximum.

On appelle cela le réglage ou l'ajustement "fin" sur une station.

En pratique, l'utilisateur tourne sa grosse molette des fréquences et capte une stations qui lui plait. Il se place "grossièrement"

dessus et puis ajuste sa position avec la molette en regardant la fenêtre FM TUNING. Il faut ajuster jusqu'à ce que l'aiguille soit

pile au milieu sur le "CENTER". Un peu à gauche non, un peu à droite, non ; le son perd alors de sa qualité.

La sélectivité du Luxman T-300 est si bonne, que l'ajustement du TUNING est un jeu d'enfant.

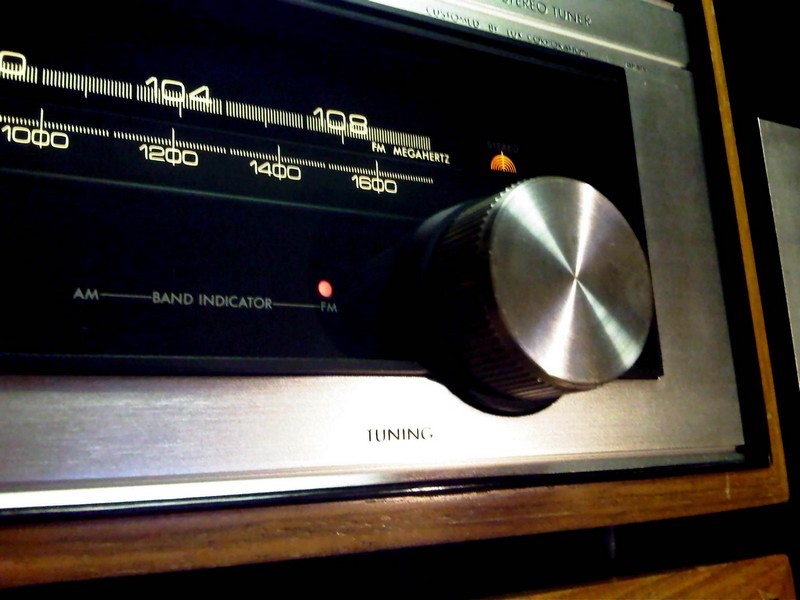

La partie extrême droite du tuner se compose :


- du BAND INDICATOR AM ou FM : une petite lumière rouge indique la FM ou l'AM suivant que l'on passe à l'un ou à l'autre.

- du témoin STEREO de couleur orange en forme de parapluie inversé (design unique sur un tuner)

- de la molette de tuning cannelée très agréable au touché, silencieuse et à très bonne inertie. la tourner est super

agréable.


[VENANCE]

Petite originalité dans l'éclairage :


lorsque l'on passe en AM


- le témoin AM s'allume en jaune


-la barrette de tuning passe d'une couleur orange à une couleur jaune


-la fenêtre de signal voit son aiguille passer à zéro (c'est le standard en tuner) et la fenêtre de tuning voit son aiguille rester

en son centre en permanence.


Lorsque l'on passe en FM


-le témoin FM s'allume en rouge


-la barrette de tuning passe de la couleur jaune à la couleur orange


-la fenêtre de signal et de tuning rentre en fonction, le témoin stéréo est activé


[VENANCE]

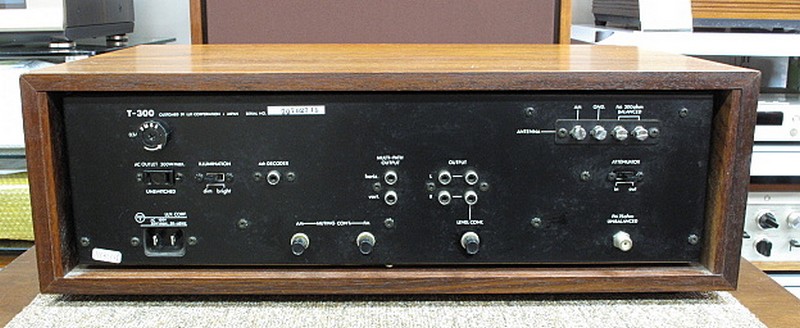

La partie arrière du Luxman T-300

(source image : hifido.jp)

LUXMAN T-300 3.jpg (85.51 Kio) Vu 5149 fois

Pour la partie arrière du tuner, la philosophie de Luxman est à nouveau mise à l'honneur :

une connectique complète sans fioriture.

LUXMAN T-300 7.jpg (115.02 Kio) Vu 5149 fois

Sur la gauche de la face arrière, on retrouve :


- le porte fusible

- une prise d'alimentation pour coupler un autre appareil

- la prise de courant pour raccorder le cordon 220 volts

- un switch ILLUMINATION à deux positions pour régler l'intensité de l'éclairage de la face avant.

Il peut être DIM, la luminosité diminue de 30%.
Il peut être BRIGHT, la luminausité est maximum.

C'est bien pratique pour ceux qui souhaite une expression du tuner plus discrète.


- une sortie RCA dite 4 CHANNEL DECODER

Elle permet de raccorder un appareil dit DECODER 4 CANAUX pour pouvoir écouter les émissions FM en quadriphonie.

Il faut bien se remettre dans le contexte de l'époque où le tuner représentait une des meilleures distraction de l'audiophile. On était

loin du tout multimédia d'aujourd'hui.

Les émissions étaient de qualité fabuleuse, la FM non engorgée de petites stations ; il y avait de la place pour tous. On pouvait

enregistrer ou écouter des concerts en live avec son Tuner ; avec une stéréo exceptionnelle et une signal puissant.

Si bien que dans le milieu des années 70's, des concerts allaient être diffusés en 4 canaux pour augmenter le plaisir d'écoute.

Malheureusement, cette tendance s'est rapidement effondrée par la suite.

Le Luxman T-300 était cependant pourvu de la fonction 4 channel quadriphonie.

[VENANCE]

LUXMAN T-300 8.jpg (123.22 Kio) Vu 5147 fois

Sur la partie centrale de l'arrière du Luxman T-300, on retrouve comme connectique et fonctions :


- AM MUTING CONT FM (pour muting control)

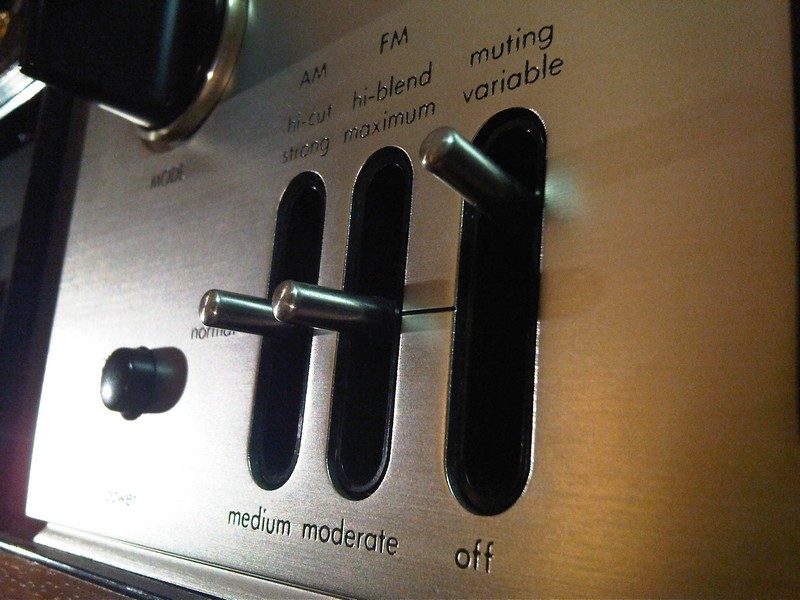

Souvenons nous, on a vu sur la face avant du tuner un MUTING à trois positions dont l'une est VARIABLE.


Lorsque l'on place le commutateur sur VARIABLE, la fonction est directement reliée aux deux potentiomètres de muting,

un pour l'AM et l'autre pour la FM ce qui est assez rare. Chaque potentiomètre peut être réglé plus ou moins fort pour

déterminer l'intensité du muting. C'est très pratique, car chaque utilisateur pourra régler son muting différemment selon qu'il est

en région peu ou très propice à la captation des stations radio. Cette possibilité peu courante et si pratique existe notamment pour

le tuner AKAI AT-2600.


- MULIPATH OUTPUT HORIZ / VERT

Pour l'explication de cette connectique, je vous invite à lire :

la page de présentation de mon tuner Sansui TU-7700 consacrée au MULTIPATH

ici : viewtopic.php?f=24&t=44939&start=10


la page de présentation de mon tuner Kenwood KT-9900 consacrée au MULTIPATH

ici : viewtopic.php?f=24&t=40439


- les sorties OUTPUT FIXE et VARIABLE

Comme tout tuner Haut de Gamme, le Luxman T-300 possède deux sorties, une fixe et une variable. D'où les deux

sorties RCA (L et R). En effet, une sortie est reliée à un potentiomètre de volume (min; max), c'est la sortie variable.

L'autre n'a pas de potentiomètre, c'est la sortie fixe (à volume unique).

C'est très pratique car on peut relier le tuner à deux amplis différents, donc deux systèmes de son différents. Ou une autre

possibilité, est d'utiliser la sortie fixe pour relier le tuner à un enregistreur analogique ( à bande ou à cassette) : un enregistreur

digital (platine MD, DAT etc..). Et la sortie variable à l'amplificateur.

Le seul HIC, c'est que le réglage est à l'arrière du tuner, moins pratique que sur le Sansui TU-7700, par exemple, qui a le réglage

de l'OUTPUT en façade.

[pvphil]

Bonjour Jean Louis,

Fantastique présentation.

Bonne journée,

[Oupol]

Venance,
Jolies photos, descriptif très complet et plaisant à lire.
Digne d'un manuel de l'utilisateur (avec de bien meilleures illustrations)

[VENANCE]

LUXMAN T-300 9.jpg (121.36 Kio) Vu 5137 fois

Sur la partie droite de l'arrière du Luxman T-300


- on retrouve les connectiques classiques d'antennes :

AM (le tuner n'a pas d'antenne AM propre comme beaucoup de tuners)

GND (prise de terre)

FM 300 OHMS BALANCED à deux connectiques

FM 75 OHMS UNBALANCED à une connectique

En pratique, lorsque j'ai un nouveau tuner, je teste systématiquement le raccord d'antenne FM, et en 300 ohms et en 75 ohms.

De plus, je teste le 300 ohms en raccordant l'antenne aux deux connectiques ensemble, et seulement à une des deux connectiques.

Je garde le meilleur résultat.

D'un tuner à l'autre, suivant son emplacement dans ma pièce d'écoute, il y a toujours une des trois solutions la meilleure.


- SWITCH ATTENUATOR : alors cette fonction je l'aime beaucoup et elle n'est pas courante sur les tuners, même les HDG.

Lorsque l'on raccorde une antenne amplifiée de qualité à un tuner, certes on obtient une réception optimum mais on amplifie

aussi les parasites émis dans le signal. Grâce à ce switch, en le plaçant sur ON, on diminue la sensibilité du signal FM pour les

émissions trop fortes. Cela compense le "défaut" de l'antenne amplifiée.

J'ai souvent ce problème pour les stations radio à fort signal émetteur avec une stéréo puissante. Conclusion, suivant l'antenne

raccordée, je place souvent ce switch sur ON. Lorsque le problème n'est pas rencontré, laisser le switch sur OFF.


Et ceci termine la présentation en détail du Luxman, T-300

Nous allons encore voir :

- l'intérieur du tuner

- le CR d'écoute

- et la comparaison de l'ensemble Luxman L-308 / T-300 avec l'ensemble Sansui AU-7700 / TU-7700

[pvphil]

( je crois voir un pas de vis) donc une prise F en entrée antenne, c'est très bien et pas courant sur un tuner.

[Tranbert]

Ouchhh! Présentation de folie!!
Et t'as le temps d'écouter la radio?

Merci beaucoup, je te souhaite de longues heures d'écoute, tranquille sans rien faire d'autre

BRAVO!

[VENANCE]

Bonjour Jean Louis,

Fantastique présentation.

Bonne journée,

c'est que j'ai un bon professeur Mr Pvphil Je te remercie de me suivre avec fidélité sur le forum, cher ami
