Sharp CP-3000H

[tophleur]

Bonsoir tout le monde

Après plus d'un an de recherche, j'avais abandonné l'espoir de retrouver un tweeter pour l'une des Sharp CP3000H.
Malheureusement, ces enceintes étant plutôt rare, voir très rare de nos jours, j'ai dû m'avouer vaincu.
Je les ai remisé en 2016, à contre coeur.

Puis je me suis mis à rechercher une bobine mobile, le soucis étant de trouver le bon diamètre de bobine.
Et quel diamètre! 20,43mm !
Un diamètre absolument pas dans les standards que l'on trouve sur les sites spécialisés ou de vente en ligne....
Je finissait par désespérer totalement.

Puis miracle, il y a 2 semaines, je trouve mon bonheur sur un site de vente en ligne chinois bien connu.
Un vendeur spécialisé, propose un lot de 2 bobines mobile.... de 20,43mm de diamètre!

Chouette! je me dit qu'il y a une infime chance de restaurer ce tweeter introuvable, alors je me lance et commande le lot.
Ce jour, j'ai reçu ma commande.
J'étais étonné, car plutôt très rapide. moins de 2 semaines, frais de livraison gratuits...

Voici les bêtes, ou plutôt l'une des deux bêtes:

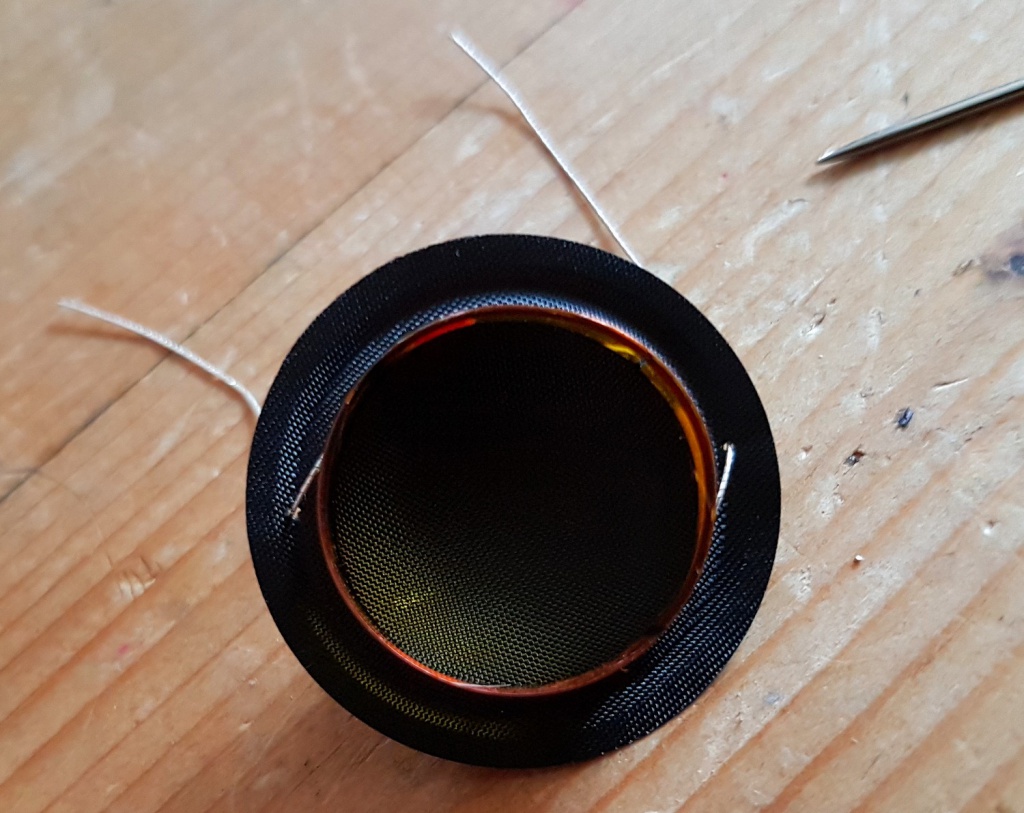

Bobine mobile de 20,43mm, membrane en soie



Fini de rigoler j'attaque, non sans appréhension, car c'est une première pour moi.
Mais foutu pour foutu, je me lance, au pire se sera un bon test pour de prochaines réparations.

Voici le tweeter HS:

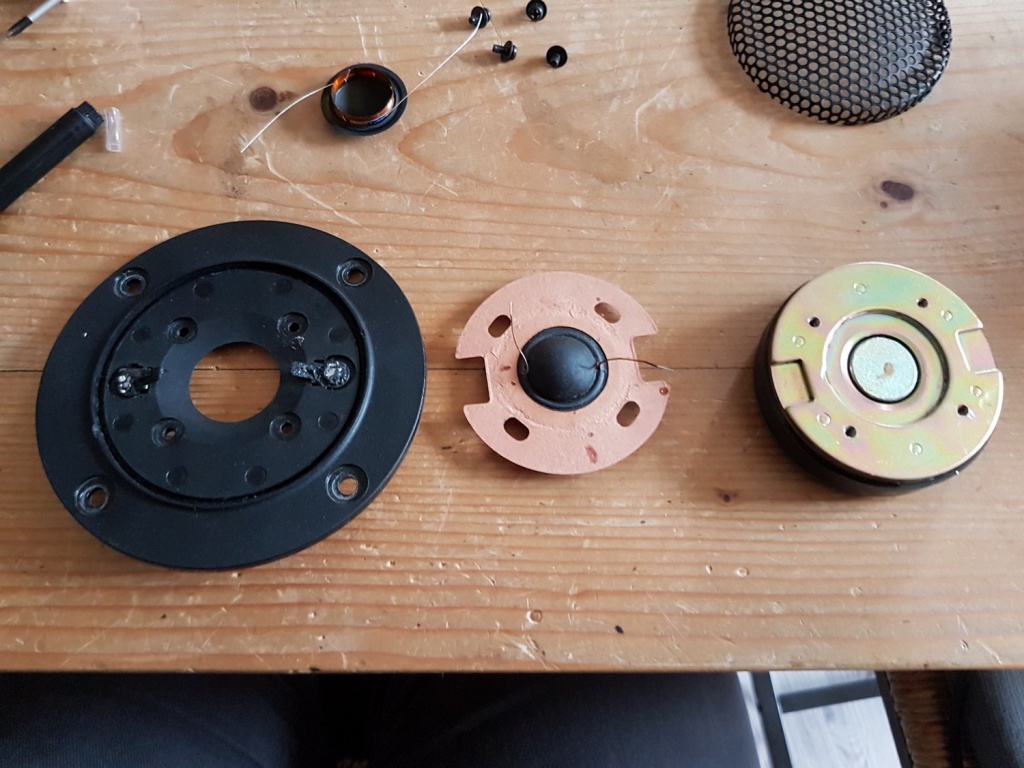

Je commence le démontage:



L'ancien propriétaire a apparement tenté sans succès de réparer la bobine mobile, à la vue des dégâts


Avant de retirer le support papier ou repose la bobine mobile, j'effectue des marques, histoire de tout bien replacer au remontage.

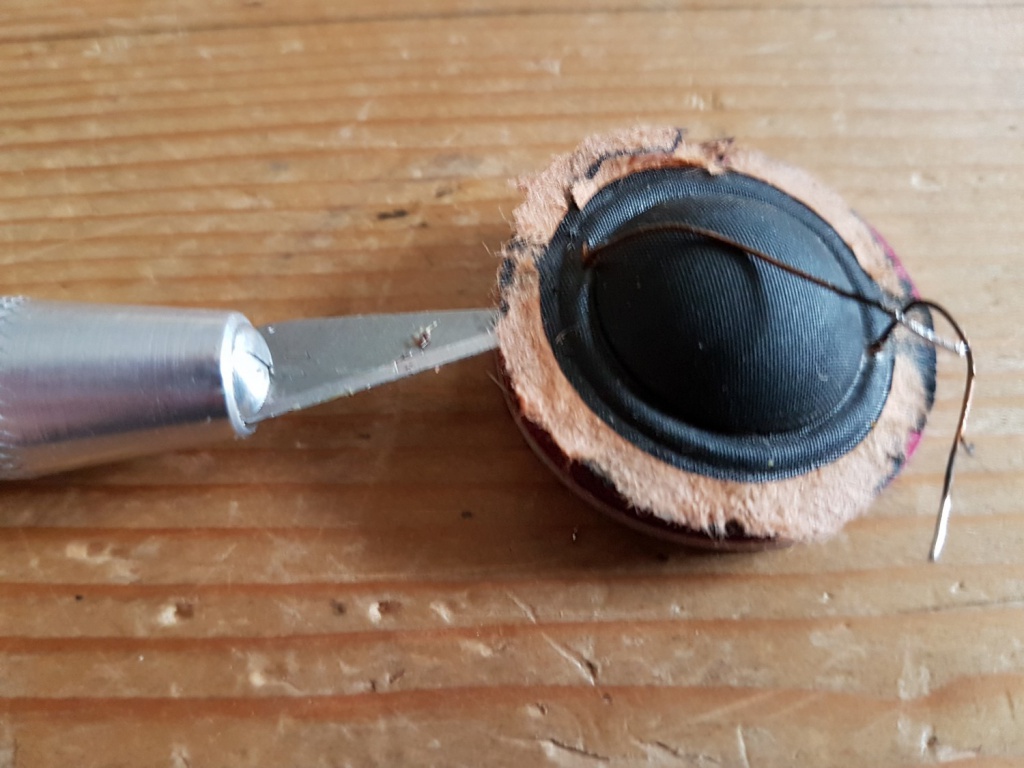

Je passe une lame de rasoir entre la face avant et le support papier et la bobine se libère. Y a plus qu'à désouder les fils de liaison.



Et voilà la bobine HS libérée et sa remplaçante:

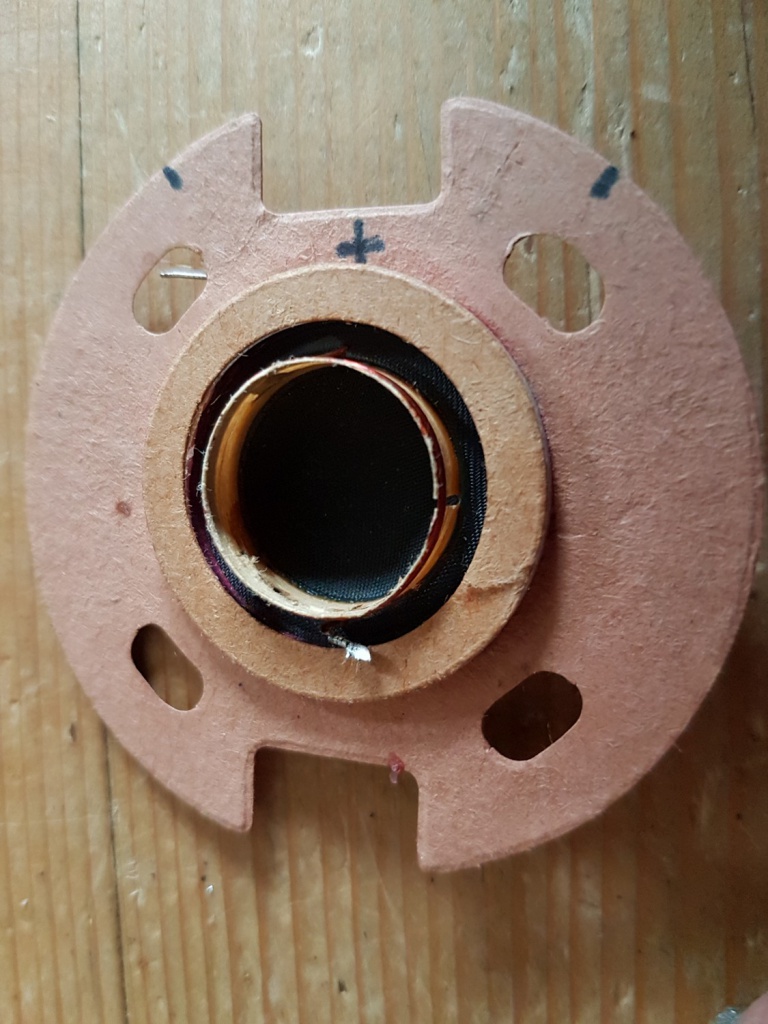

Enfin pas tout à fait libérée, il reste à enlever le support papier....

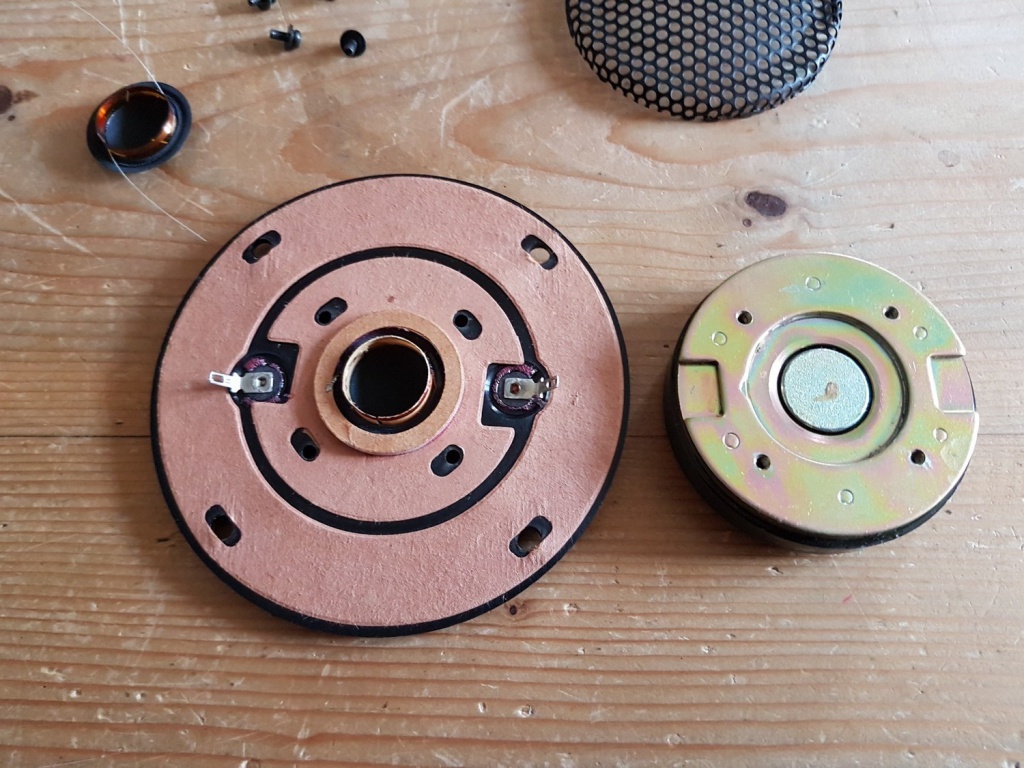

...et la rondelle en aluminium (revêtue d'une rondelle de papier sur le pourtourest également fixée au support papier et à la membrane:



Je décape les connecteurs, du revêtement isolant plastifié qui les recouvrent:


Comme cela ne vous aura pas échapper, les fils de connexion de la bobine mobile d'origine passent au travers de la membrane, alors que la bobine de remplacement ce n'est pas le cas.
Donc et bien on va faire en sorte que cela soit le cas.

Je me munie d'une aiguille dans les affaire de couture de madame et je perce un trou pour le passge des fils de connexion.

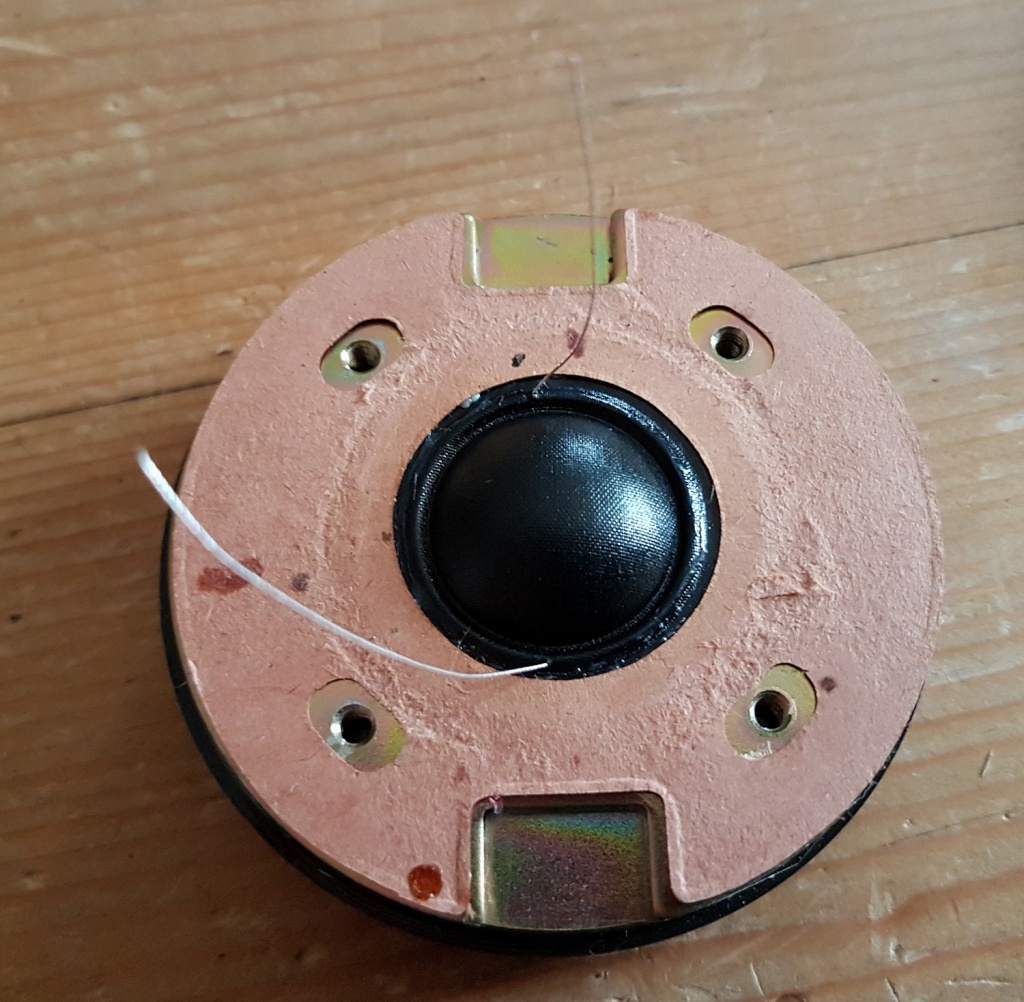

J'observe la membrane d'origine.
Les fils passent dans le bourrelé de la membrane, je fais donc la même chose sur la membrane de la bobine neuve.







On passe à un essayage, tout est ok



Ensuite on effectue le parcours inverse.
Je recolle à la néoprème la bobine mobile, par l'intermédiaire de la membrane sur la rondelle en aluminium (sans oublier de décaper la rondelle, si je puis dire, avant de procéder au collage de la membrane).


Avant que la colle ne sèche définitivement, j'envoie à ce stade, un signal de 1000Hz afin de centrer correctement la bobine.
Je presse gentiement le pourtour de la membrane afin que l'adhésion soit parfaite sur la rondelle.
Puis j'encolle le dessus de la membrane afin de repositionner le support papier



Il y a un petit écart de 800 milli-ohms par rapport à l'autre tweeter, un écart somme toute acceptable. On le verra plus loin.
En tout les cas je suis content, le tweeters revient gentiment à la vie

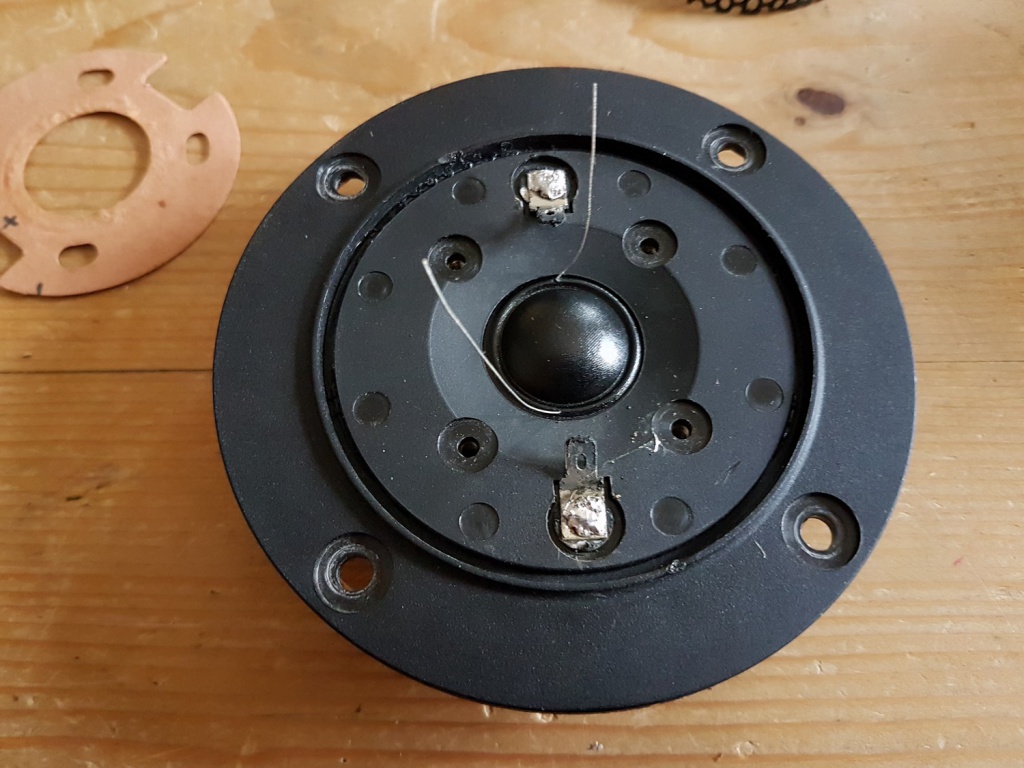

Je remonte la façade du tweeter, serre bien les vis, puis je raccourci les fils afin qu'ils s'adaptent bien aux connecteurs.


Puis on soude!


Afin de respecter la conception originale, j'isole les connecteurs en les recouvrant de néoprène.



Une fois la néoprène sèche, je les ai recouvert de noir, à l'aide d'un feutre indélébile.

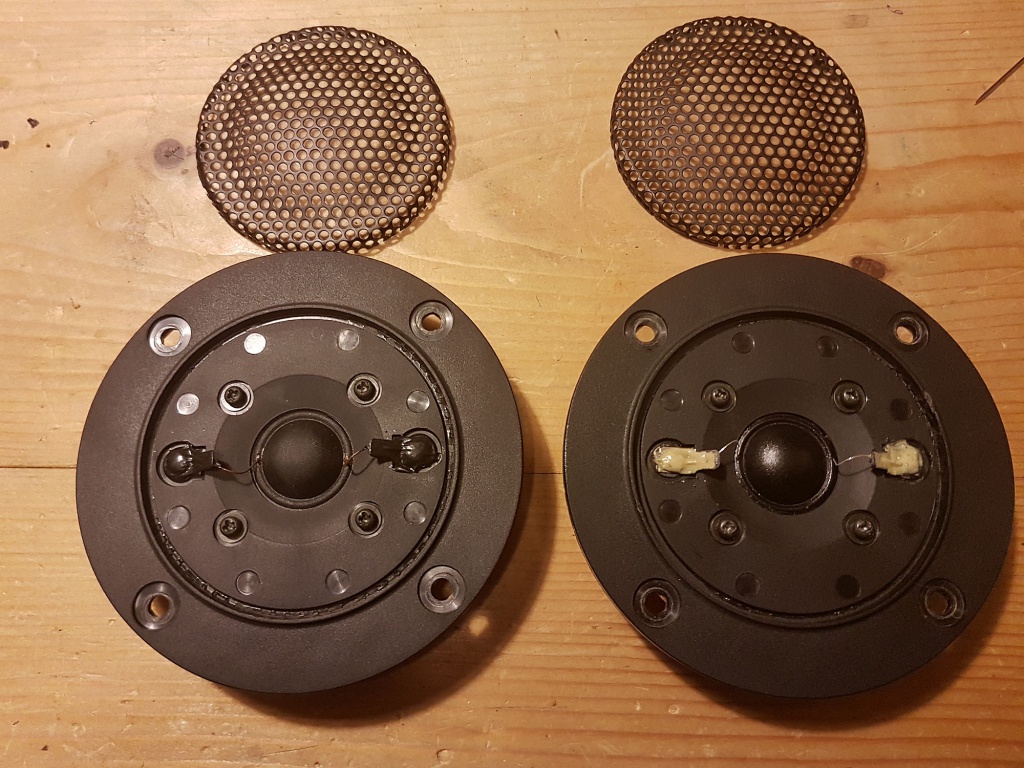

Voici à gauche le tweeters qui a toujours fonctionné et à droite le tweeters restauré.




Car , après avoir remonté le tweeter, j'ai effectué un test (qui est d'ailleurs toujours en cours) et il fonctionne parfaitement bien!!
Pour une première c'est positif et je suis content
Voilà, une paire d'enceinte à nouveau complète et entièrement fonctionnelle.
