Bonjour,
Je voudrai essayer de redonner une petite jeunesse à ce joli poste Philips F4X21A.
Celui la, parmi mes autres postes TSF, parce que j'ai le schéma, il est dans son jus mais il est opérationnel, il reçoit la bande FM.
, et en bonus, il y aura aussi un tourne disque à rénover.
La première étape, nettoyage de la bestiole, est faite.
Avant de m’atteler au changement des capas, je ne suis pas pressé, je voudrais d'abord partager quelques petites interrogations avec vous.
Ce matin, toujours dans une approche d'auto-apprentissage, j'ai volontairement et uniquement travaillé sur le schéma.
Pour identifier les capas chimiques à remplacer, comprendre le rôle des tubes, étudier et retrouver les principes électroniques en rapport avec les livres que je lis, etc etc ...


Voila mes petites questions.

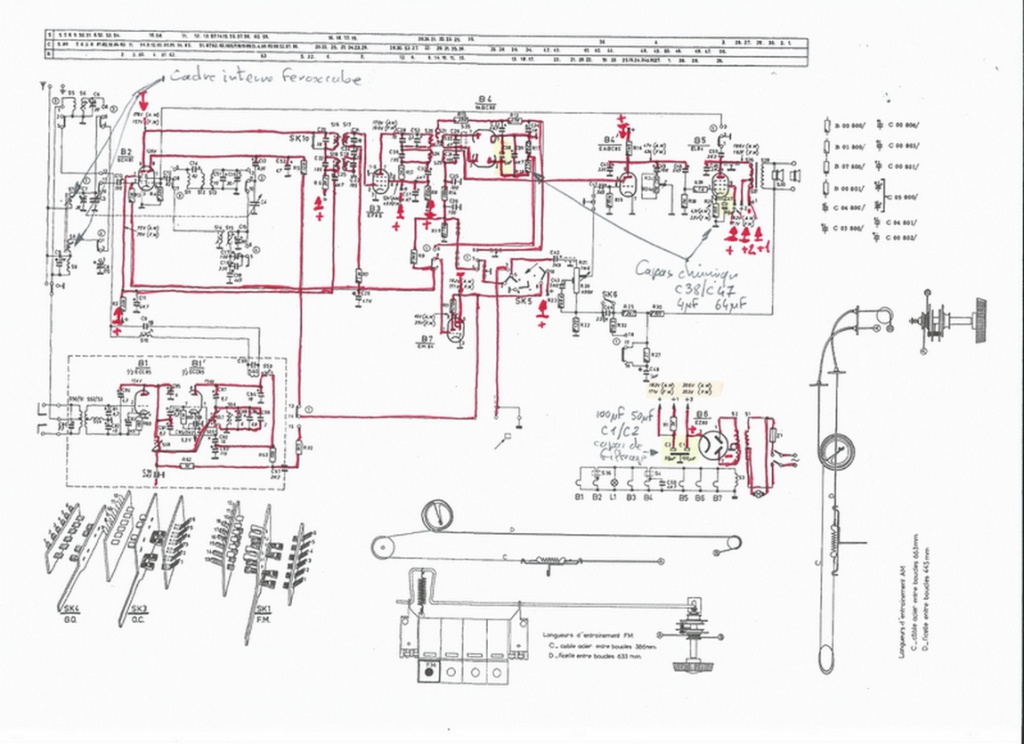

J'ai tracé en rouges toutes les parties que j'ai identifiées comme utilisant des tensions de 48v à 300v .
- En ai-je oubliées ?

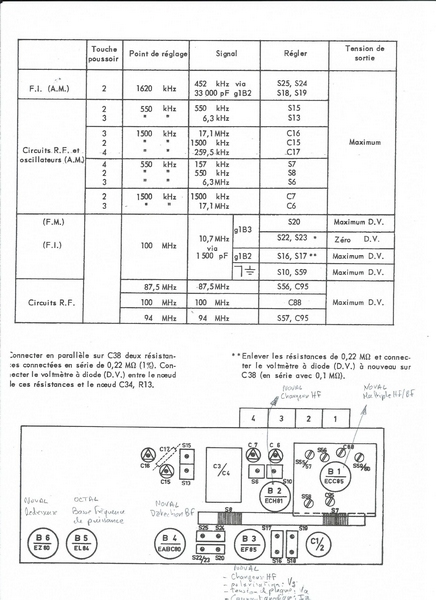

Je n'ai pas su identifier les capas de liaison vers la lampe de puissance sur le schéma :
- lesquelles sont elles donc ? Edit :La voila : C46
Et ma dernière interrogation.
Je ne comprend pas bien la sortie de la valve EZ80.
- Comment la HT passe t'elle sur le point + de C2 ? ne manque t'il pas un trait sur le schéma ?

La prochaine étape sera l’étude de visu des composants et le remplacement des capas et autre résistances, comme il est absolument impératif de le faire, avant de pouvoir utiliser ce poste.
Bien sur en respectant les règles élémentaires de sécurité (ligne principale sur différentiel 30mA, poste débranché si non la 2 eme main est "dans la poche", et dans mon cas, ligne secteur sur tranfo d’isolement 800 VA.
Un grand merci pour vos éclairages
à ma grande ignorance et très bon dimanche (pluvieux).

Je voudrai essayer de redonner une petite jeunesse à ce joli poste Philips F4X21A.
Celui la, parmi mes autres postes TSF, parce que j'ai le schéma, il est dans son jus mais il est opérationnel, il reçoit la bande FM.

La première étape, nettoyage de la bestiole, est faite.
Avant de m’atteler au changement des capas, je ne suis pas pressé, je voudrais d'abord partager quelques petites interrogations avec vous.
Ce matin, toujours dans une approche d'auto-apprentissage, j'ai volontairement et uniquement travaillé sur le schéma.
Pour identifier les capas chimiques à remplacer, comprendre le rôle des tubes, étudier et retrouver les principes électroniques en rapport avec les livres que je lis, etc etc ...


Voila mes petites questions.

J'ai tracé en rouges toutes les parties que j'ai identifiées comme utilisant des tensions de 48v à 300v .
- En ai-je oubliées ?
Je n'ai pas su identifier les capas de liaison vers la lampe de puissance sur le schéma :
- lesquelles sont elles donc ? Edit :La voila : C46
Et ma dernière interrogation.
Je ne comprend pas bien la sortie de la valve EZ80.
- Comment la HT passe t'elle sur le point + de C2 ? ne manque t'il pas un trait sur le schéma ?

La prochaine étape sera l’étude de visu des composants et le remplacement des capas et autre résistances, comme il est absolument impératif de le faire, avant de pouvoir utiliser ce poste.
Bien sur en respectant les règles élémentaires de sécurité (ligne principale sur différentiel 30mA, poste débranché si non la 2 eme main est "dans la poche", et dans mon cas, ligne secteur sur tranfo d’isolement 800 VA.
Un grand merci pour vos éclairages


- Fichiers joints
-
- schéma Philips PDF.pdf
- (441.02 Kio) Téléchargé 426 fois
Modifié en dernier par pvphil le lun. 8 févr. 2016 19:19, modifié 3 fois.
Philippe ....88 notes et Jazz , Bossa , Nougaro, Compas...
-
