Harman Kardon Citation 12

[Klemp]

C'est du même style de mon citation 16 et 17 des monstres de puissances et de qualité !!

Euhhhhh, le Citation 12 est un deux fois 60 watts, pas tout à fait comme le 16....

Arrivé hier soir pour révision, il attend patiemment son tour.
Il est accompagné d'un pré-ampli Citation 11.

... photos à venir

Sur quelles enceintes écoutes tu ces merveilles

Ils sont en révision Patrick, peut-être attend- il d' avoir changé quelques composants avant de le brancher sur des enceintes...

[decolux]

oui Jean bien compris mais je disais surtout cela pour bien préciser que cet ensemble était aussi de très bonne facture... je me réjouis pour lui qu'il test cet ensemble

[Gromiton]

excellent, je n'ai encore rien posté, il y a déja 2 pages sur le sujet
le citation 12 est donné pour + de 2x 50W

[Gromiton]

Les photos !!!!

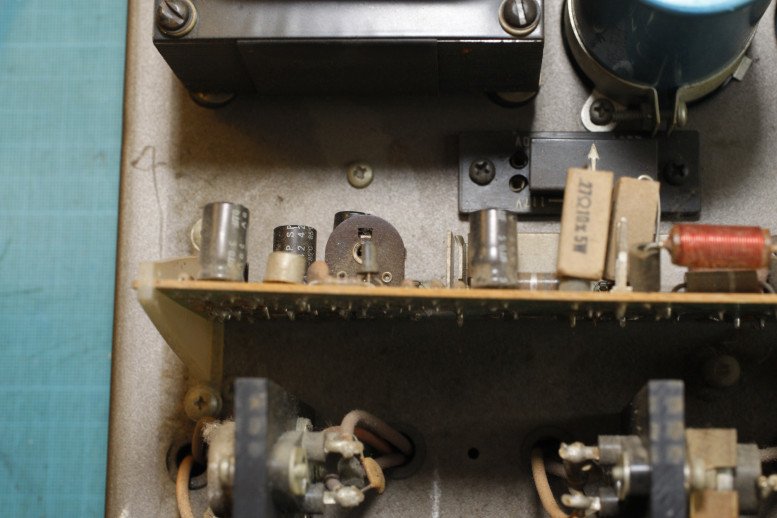

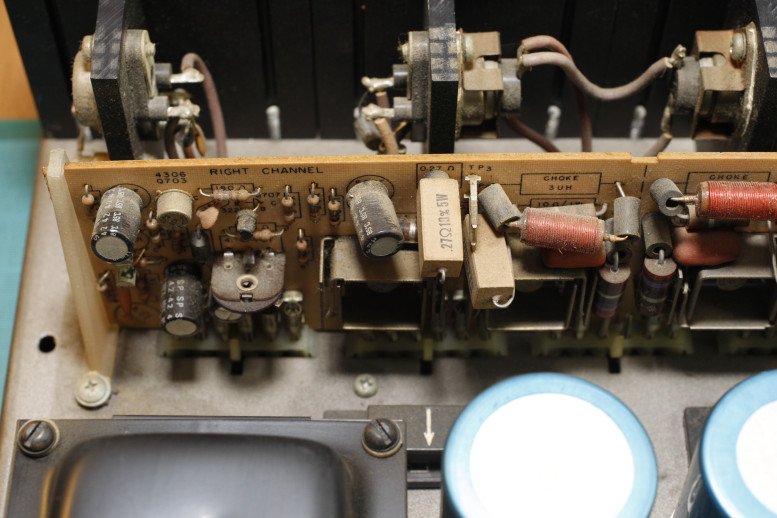

L'ampli peut être considéré comme double mono. 2 alimentations séparées par canal ainsi que l'électronique mais une seule carte commune brochée et donc démontable.

l'ampli a été dépoussiéré depuis la prise des photos !





Des protections thermiques sont montées directement sur 1 des 2 transistors de puissance pour chaque voie.



On aperçoit le sélecteur de tension d'alimentation, identique aux Luxman et Scott.
100/117/220/240 V sélection par un gros cavalier multibroches.






[Gromiton]

Il reste les offsets à régler : -10mv pour le canal droit, 40mv pour le canal gauche.
je vais voir comment régler le bias et à quelle valeur, il y a 2 résistances variables sur la carte.

Il faut remplacer la lampe témoin, une lampe au néon pour laquelle la résistance qui l'accompagne est en cendres.

[decolux]

Superbe pièce !!

[Vinc]

y a une carte en commun mais aucune piste ni masse en commun donc c'est bien un double mono sans hesitation

[Gromiton]

je confirme.

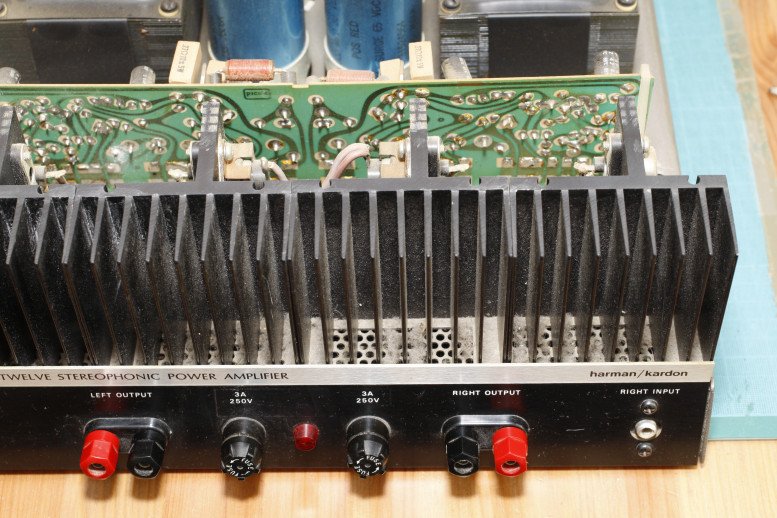

on apercoit sur la photo la séparation en pointillés en vertical au centre de la carte.

[Clavette]

Joli joli tout çà !

En gros t'a refait quoi dessus à part la poussière et l'offset?

[Gromiton]

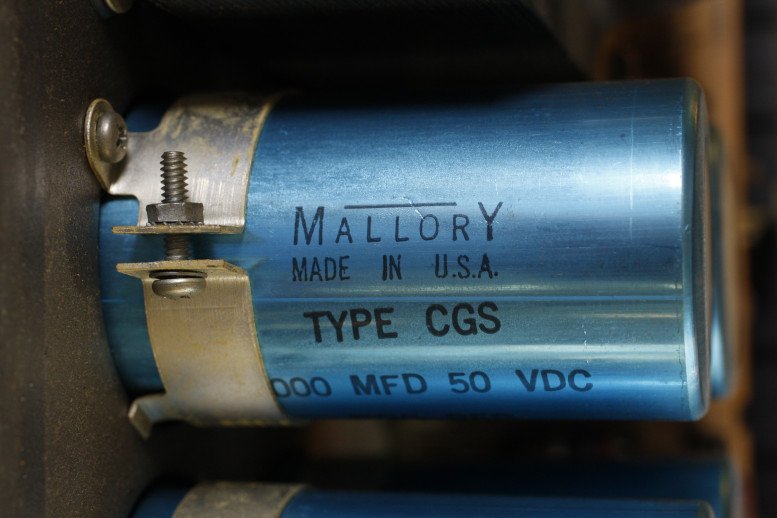

en fait, pas grand chose, à part un controle des condensateurs au Peak ESR pour me rendre compte que tous les condos offrent une capacité de 10% de plus que la valeur indiquée après toutes ces années et qu'il sort un son merveilleux et pêchu.

Il est d'une construction solide et durable.
