LUXMAN L-100

[HSilenus]

hehe, j'ai le même, il est très bon ce petit objectif, c'est vrai.

delseproject : reconnu parce qu'il est surtout très populaire depuis sa sortie, et qu'il y avait peu d'intérêt d'utiliser un teleobjectif pour filmer son installation

On dévie, non ? :cpasmoi!:

[Clavette]

Comme je le disais dans le topic "en panne", ce gros bébé de 19kg tourne à présent sur les Calinda.

Fidèle aux autre modèles de la même série, L-80, 81, L-85v... Il utilise d'ailleurs les mêmes blocs de refroidissement que ce dernier, seul différence ils sont percés pour recevoir trois transistors TO3 de chaque coté, là ou il n'y en a que deux sur le L85. Détails me direz vous....

Coffret palissandre "à enfiler", les pieds en alu sont du plus bel effet, et plus grands que les autres modèles de la gamme, sans doute dans le but d'améliorer le refroidissement. Façade très épaisse, doublée en son milieu, ce qui donne un peu de contraste et rend cet ampli moins massif. Boutons en alu taillé dans la masse, comme sur le L85 la sérigraphie est gravée et remplie d'encre/peinture.

Entrées multiples et complètes, j'ajouterais juste que sur les entrées phonos, l'une est réglable en impédance, et les deux en gains +-5dB.

Arrivé en panne donc, pas bien dure à trouver c'est vrai, faut juste démonter un peu....

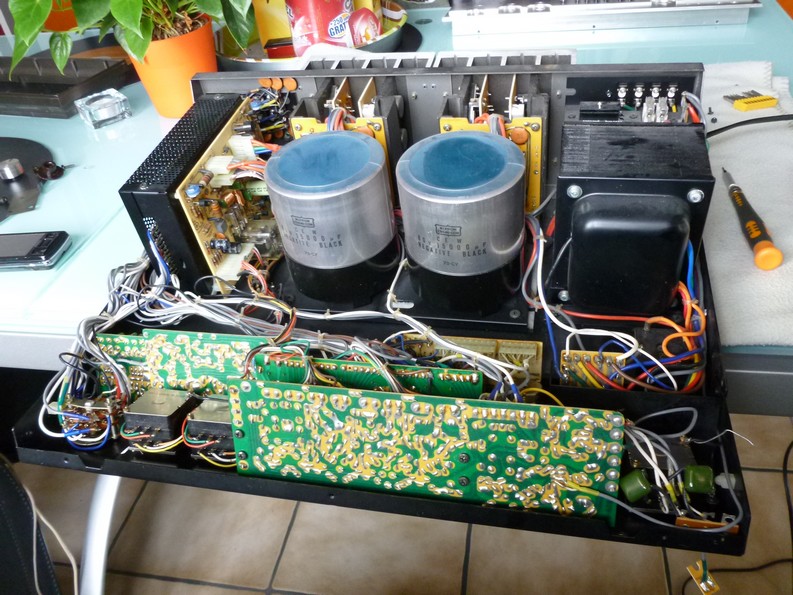

On prépare la bête...


Les commutateurs étant soudés "pieds en haut", ils sont plus faciles d'accès une fois ouvert


Admirez au passage les deux énormes condos, construits sur commande...

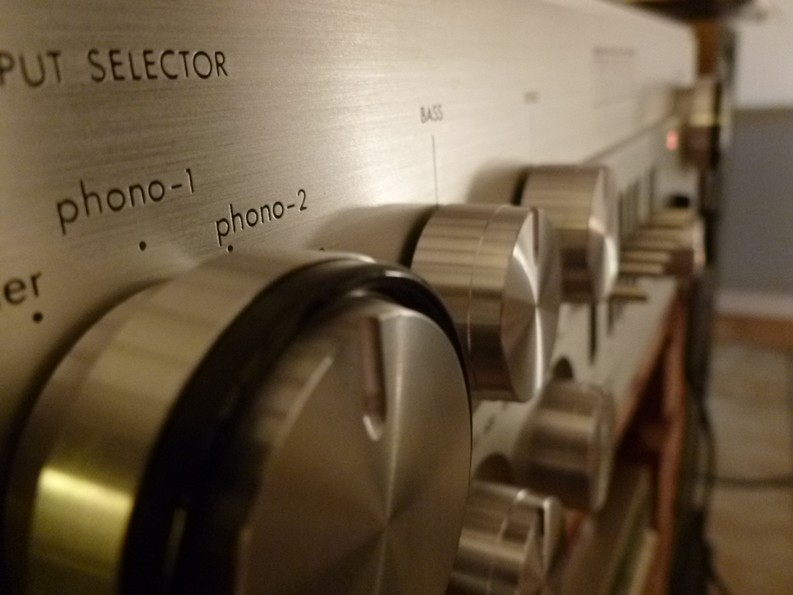

Je vous laisse constater l'ingéniosité de Luxman pour le bouton de volume, un effleurement sur le rond central active le Mute, la même chose sur la périphérie le désactive.


[Clavette]

Après grand nettoyage de tout ce qui était switch et potards, le problème était toujours présent. Le relais a attiré ma vue, un tapotage, et....rien, pas mieux.

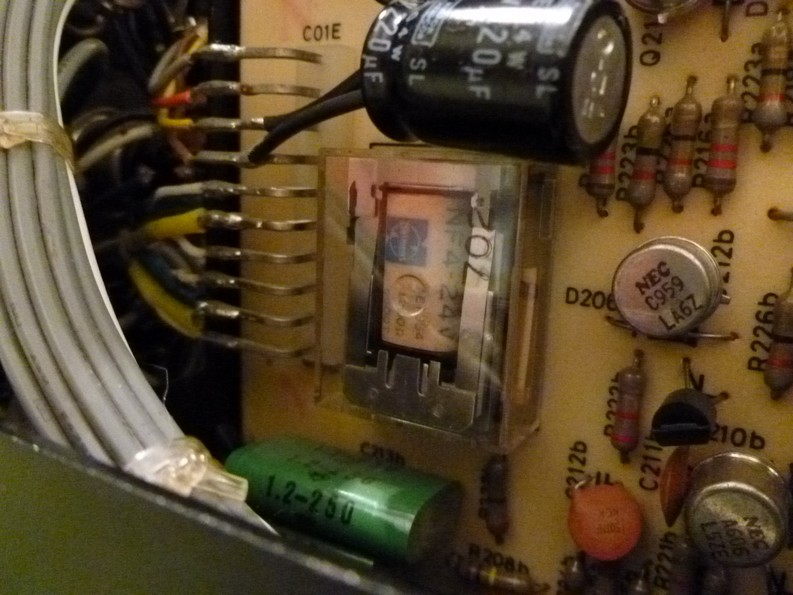

J'ai donc décidé d'inspecter au moins visuellement le reste de l'ampli. Sous la partie grillagée, une des cartes de la partie préamp et ô surprise, un deuxième relais! Un ptit coup de doigt, bingo!

Ledit relais...

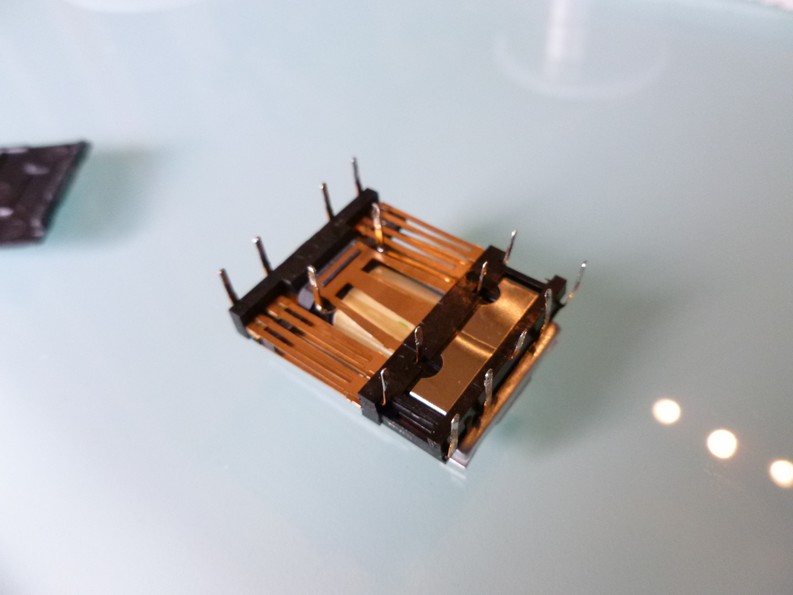

Une fois démonté, prêt à être nettoyé. Très chiant d'ailleurs, les lamelles sont petites et fines, la place manque..


Relais remonté, un rapide essai est concluant. On passe à la suite, démontage des 12 transistors TO3 des rads pour nettoyage et changement de pâte thermique.





[Larpaman]

Merci pour ce retour !!
ah vraiment je le trouve superbe !
le filtrage ! heureusement qu'il n'était pas à remplacer !

[Clavette]

Redémontage ce jour pour remplacement de deux condos fatigués, j'en ai profité pour faire quelques photos complémentaires.

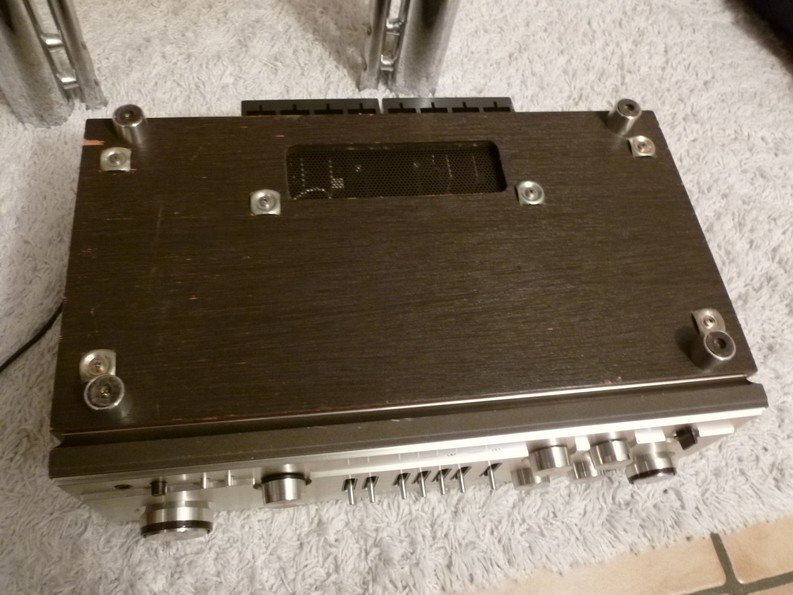

On ouvre le vieux, sur le dos...

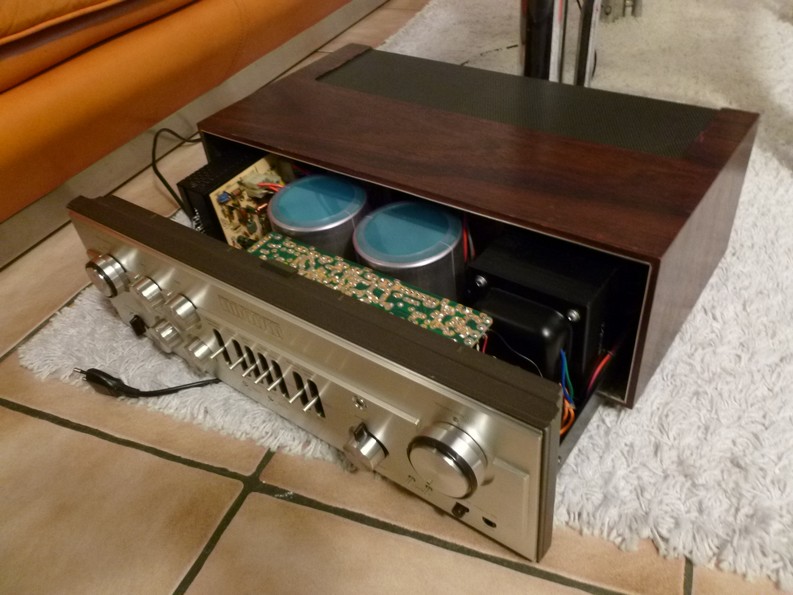

Puis on fait glisser...

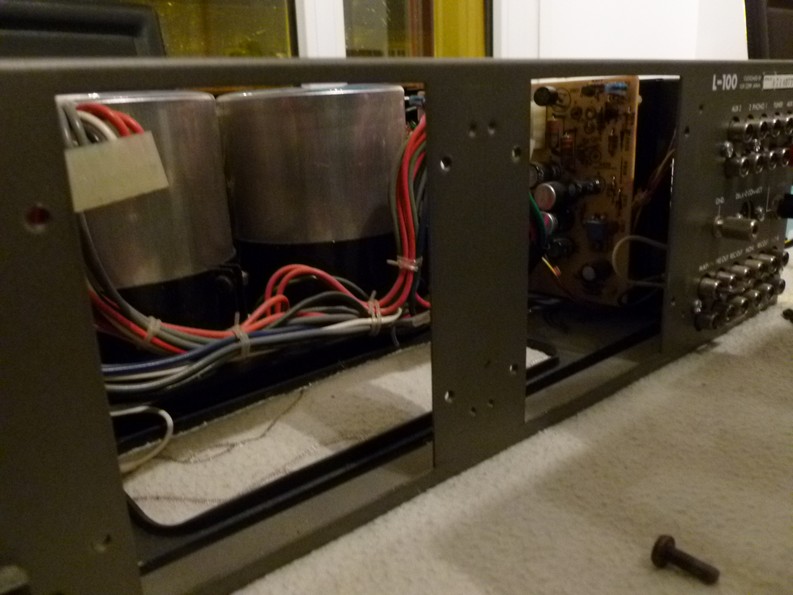

Le fond de l'ampli, les condos, les fusibles...




[Clavette]

On va attaque cette partie, la carte visible en fait. Mais il faut pour cela démonter le reste.


La carte avec le non fameux relais de préamp



On vois ici les 2 transistors que je dois démonter pour avoir accès à l'autre carte, changement de pâte prévu.


Carte une fois démontée, et les deux condos



[Klemp]

Joli travail Cédric... comme à ton habitude maintenant

Il sonne comment ce Luxman ?

[Clavette]

Un remplacement bien mérité!


Tout comme la pâte, la graisse silicone d'origine n'était plus...


Voyez au passage les jolis potentiomètres.


Pins de mesure du Bias, on coupe, ampèremètre en série, on règle, on remet un bout fil proprement ressoudé.


Et du fun!





[Clavette]

Joli travail Cédric... comme à ton habitude maintenant

Il sonne comment ce Luxman ?

Merci Jean,

Je passe les opérations de nettoyage habituelles.

C'est un très bel appareil, il sonne dans l'ensemble mieux que le L85v. La partie puissance est très bonne, la partie préamp le bride un peu, l'étouffe, un peu mou mais jolis dans les timbres, grave légèrement enveloppant. D'où mon utilisation de l'Hafler. On sent une bonne qualité de l'étage phono cependant.

J'ai eu l'accord de Joc pour faire un recapage de tout les chimiques sauf l'alim, il y en a peu au final.

[Kikook]

Joli travail Cédric... comme à ton habitude maintenant

Il sonne comment ce Luxman ?

Merci Jean,

Je passe les opérations de nettoyage habituelles.

C'est un très bel appareil, il sonne dans l'ensemble mieux que le L85v. La partie puissance est très bonne, la partie préamp le bride un peu, l'étouffe, un peu mou mais jolis dans les timbres, grave légèrement enveloppant. D'où mon utilisation de l'Hafler. On sent une bonne qualité de l'étage phono cependant.

J'ai eu l'accord de Joc pour faire un recapage de tout les chimiques sauf l'alim, il y en a peu au final.

Hum, c'est pas trop dur.... :cpasmoi!:
