Re: Réalisation de caisse pour ALTEC LANSING 414A 811B alnic

Message par membre banni »

:helloman: Valere

Je comprends parfaitement cette approche, c'était l'unique raison pour laquelle je faisais mes modèles sur ordinateur en 3D…
Il faut se faire plaisir dans ce genre de réalisation ! ;)

Qu'est-ce que tu as prévu comme filtrage ?
valere a écrit : Pourquoi est-il dans la même position sur la vue de profil et sur celle de face ? :pt1cable:
Et pourquoi est-il flottant et pas solidement accroché pour rigidifier la caisse ?
J'ai compris le schéma comme cela : dans ce cas, ce n'est pas flottant et le schéma est juste.
Mais si le schéma est faux…
Avatar du membre
valere
Membre no life
Messages : 2318
Enregistré le : dim. 10 janv. 2010 10:37
Localisation : Hautes-Alpes

Re: Réalisation de caisse pour ALTEC LANSING 414A 811B alnic

Message par valere »

Salut Thomas :cow: , je te réponds après.

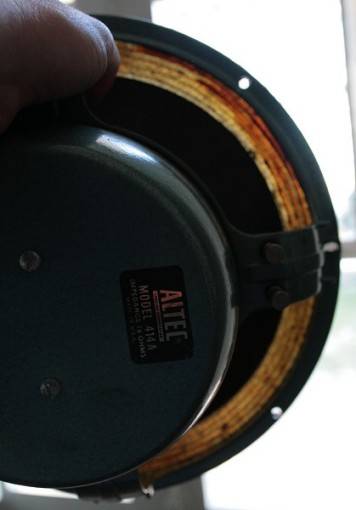

Voici les HPs. C'est écrit dessus mais pour éviter les malentendus ce sont bien des Altec Lansing 414A 16 ohms.
Fichiers joints
Modifié en dernier par valere le mer. 9 mars 2011 18:45, modifié 1 fois.
:cow:
Klemp

Re: Réalisation de caisse pour ALTEC LANSING 414A 811B alnic

Message par Klemp »

Ce sont des 16 ohms, il faudra en tenir compte dans l' élaboration de ton filtre, à moins bien sur que tu sois en " actif "..
Avatar du membre
valere
Membre no life
Messages : 2318
Enregistré le : dim. 10 janv. 2010 10:37
Localisation : Hautes-Alpes

Re: Réalisation de caisse pour ALTEC LANSING 414A 811B alnic

Message par valere »

poussipousse a écrit :Qu'est-ce que tu as prévu comme filtrage ?
Merci Thomas, le schéma doit être bon, fournis par Altec. Super j'y vois un peu plus clair. :prosterne:

Pour le filtrage et en réponse à Jean, ce n'est pas encore fait. Il faut dire que je ne suis pas particulièrement compétent dans ce domaine (comme dans bien d'autres).

L'actif sera tenté cela ne fait aucun doute. Il y a une coupure à 800Hz sur le diviseur Luxman (FL-153). Je vais changer les condos de cette coupure avec des Polystyrènes.

Pour le passif ce sera tenté c'est sûr. Tant qu'on y est, on s'amuse, on profite. :mrgreen:
D'autant plus que le rendement final ne sera pas vilain et sera donc écouté sur du tube. :genial:
:cow:
Avatar du membre
valere
Membre no life
Messages : 2318
Enregistré le : dim. 10 janv. 2010 10:37
Localisation : Hautes-Alpes

Re: Réalisation de caisse pour ALTEC LANSING 414A 811B alnic

Message par valere »

Ce sont bien-sûr des 30cm. Je les ai eu à petit prix (250 euros la paire, 100 euros en plus pour les trompes et les moteurs).

C'est tombé comme cela mais je ne crois pas que j'aurai pu être tenté par des 38 (je garde ça pour la retraite :mrgreen: ). L'encombrement en sera bien réduit et puisqu'il faut monté assez haut dans les médiums cela se fera avec moins de peine.

Ils étaient montés ensemble chez France 3 et servaient au monitoring (avant l'achat par mon vendeur). Lui les avaient montés dans un truc énorme où ils assuraient les bas-médiums.
Modifié en dernier par valere le mer. 13 avr. 2011 18:11, modifié 2 fois.
:cow:
Avatar du membre
Doc
Super membre
Messages : 640
Enregistré le : mer. 11 nov. 2009 20:43
Localisation : Grenoble

Re: Réalisation de caisse pour ALTEC LANSING 414A 811B alnic

Message par Doc »

Joli projet Valère, ça donne envie de voir la suite. :repect:

Au boulot! ;)
Avatar du membre
valere
Membre no life
Messages : 2318
Enregistré le : dim. 10 janv. 2010 10:37
Localisation : Hautes-Alpes

Re: Réalisation de caisse pour ALTEC LANSING 414A 811B alnic

Message par valere »

Surtout de l'écouter. Tu y seras convié.

Rien n'est sûr mais nous serons alors probablement installé dans les Hautes-Alpes.
Modifié en dernier par valere le mer. 13 avr. 2011 17:57, modifié 1 fois.
:cow:
Avatar du membre
valere
Membre no life
Messages : 2318
Enregistré le : dim. 10 janv. 2010 10:37
Localisation : Hautes-Alpes

Re: Réalisation de caisse pour ALTEC LANSING 414A 811B alnic

Message par valere »

klemp a écrit :Ce sont des 16 ohms, il faudra en tenir compte dans l' élaboration de ton filtre, à moins bien sur que tu sois en " actif "..
:cow: Les moteurs sont équipés de membranes d'impédance 8 ohms. A vos propositions de filtrage !
:cow:
Avatar du membre
valere
Membre no life
Messages : 2318
Enregistré le : dim. 10 janv. 2010 10:37
Localisation : Hautes-Alpes

Re: Réalisation de caisse pour ALTEC LANSING 414A 811B alnic

Message par valere »

Je recherche également deux belles boites de ce type. Elles sont vendues à prix d'or sur la baie US donc je n'ai pas encore trouvé mon bonheur.

Elles me permettraient d'abord de bénéficier d'une belle résistance variable Altec pour les compressions. Mais aussi de pouvoir isoler le filtrage et enfin de bénéficier d'une belle finition.

Si vous en voyez passer à prix correct. Vides, elles seront peut être plus abordables.
Fichiers joints
:cow:
Avatar du membre
LeTOF
Membre éminent
Messages : 1803
Enregistré le : jeu. 12 nov. 2009 20:16
Localisation : Oise

Re: Réalisation de caisse pour ALTEC LANSING 414A 811B alnic

Message par LeTOF »

Tu as fait une superbe affaire avec tes HP !!!!!
:helloman:
Répondre
