Merlaud AM120 & AM150

[Unic]

C'est l'histoire d'un mec qui achète des épaves...
.





[Unic]

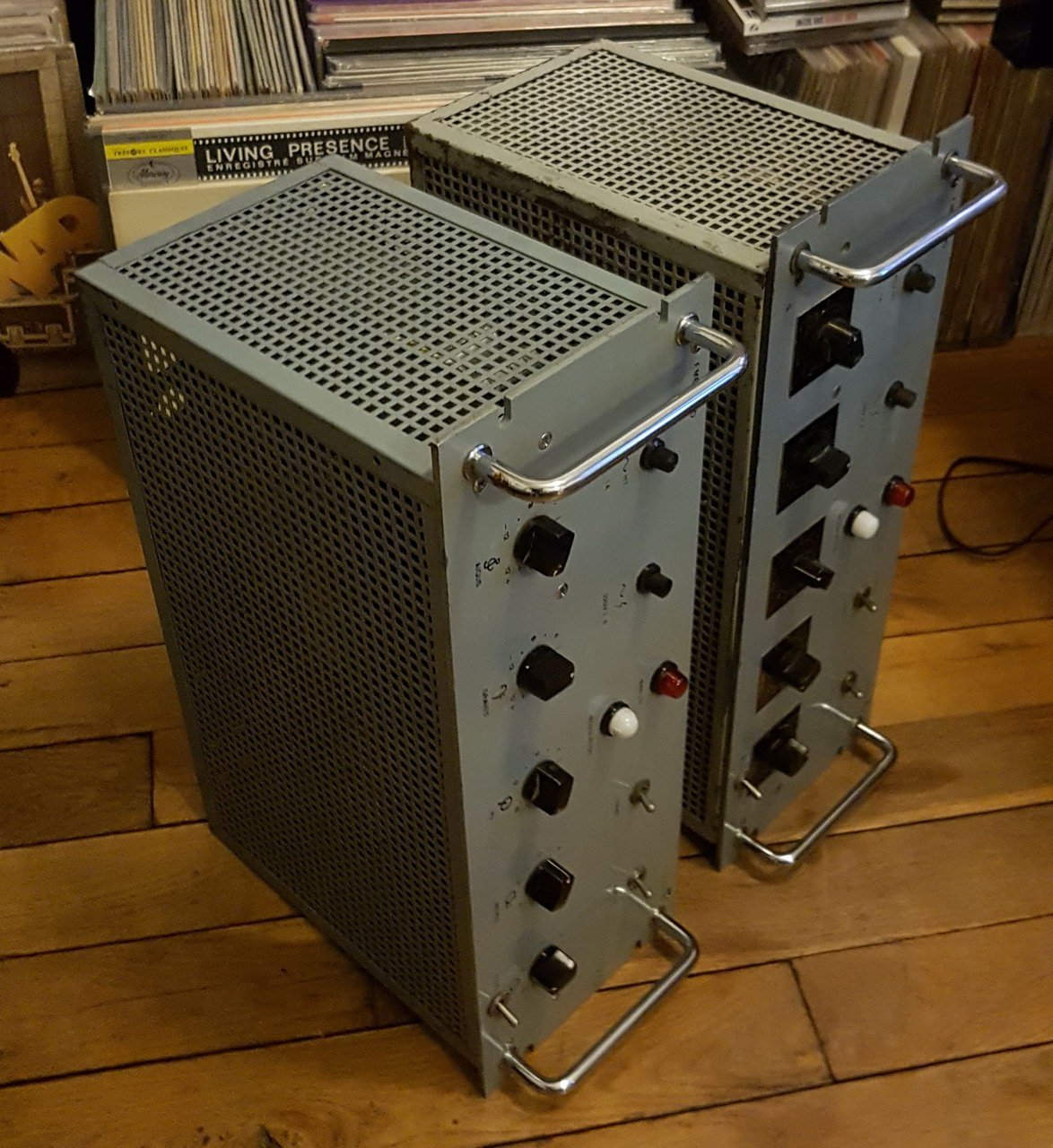

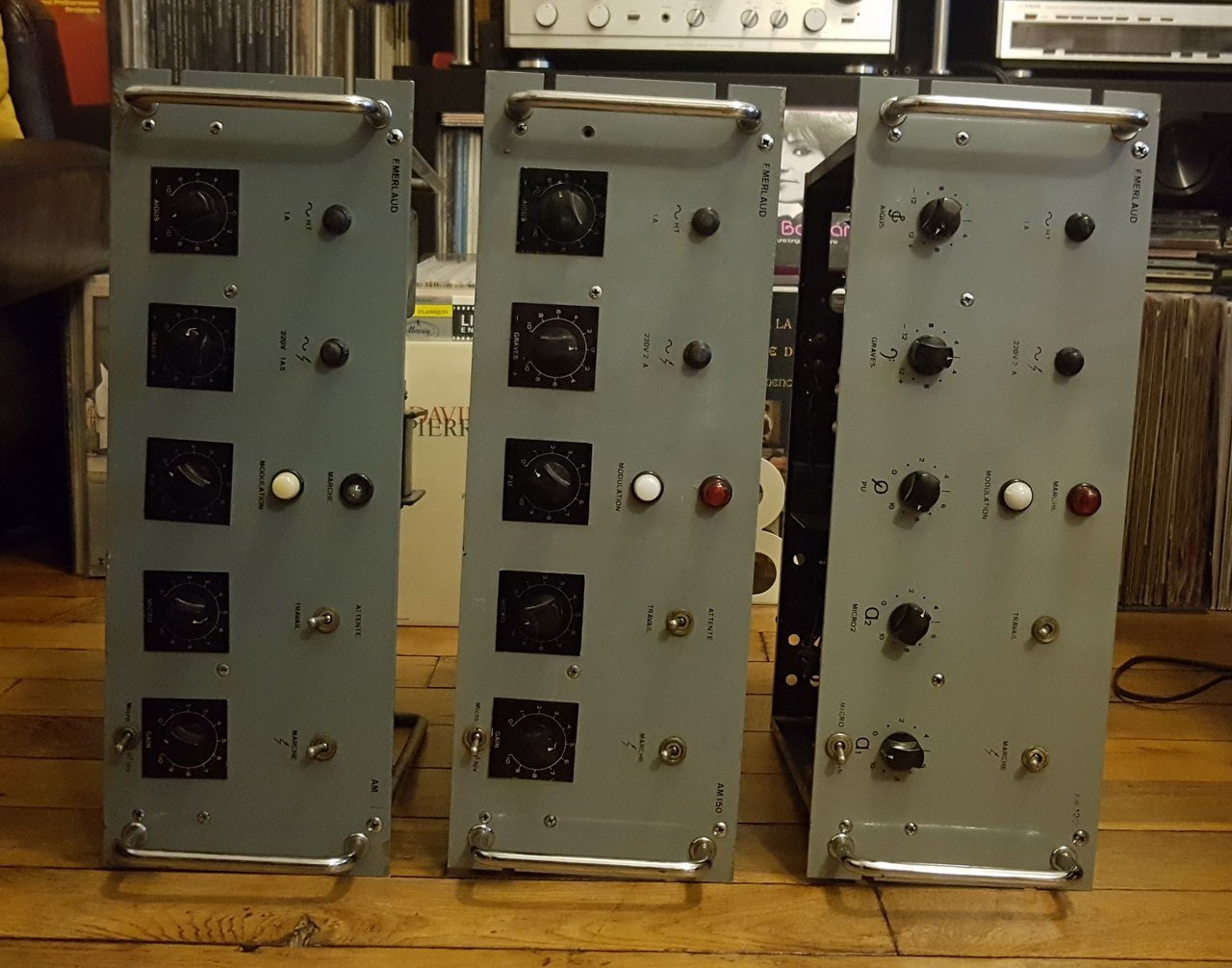

Il s'agit d'intégrés Merlaud AM120 et AM150, qui malgré leurs dénominations différentes semblent identiques, juste 2 condos canette placés différemment sur un exemplaire.
Double-push de EL34 (4) avec 5 tubes en entrées : trois spentode EF86 ; une double triode ECC82 ; une double triode ECC83.
Le redressement est par diodes.

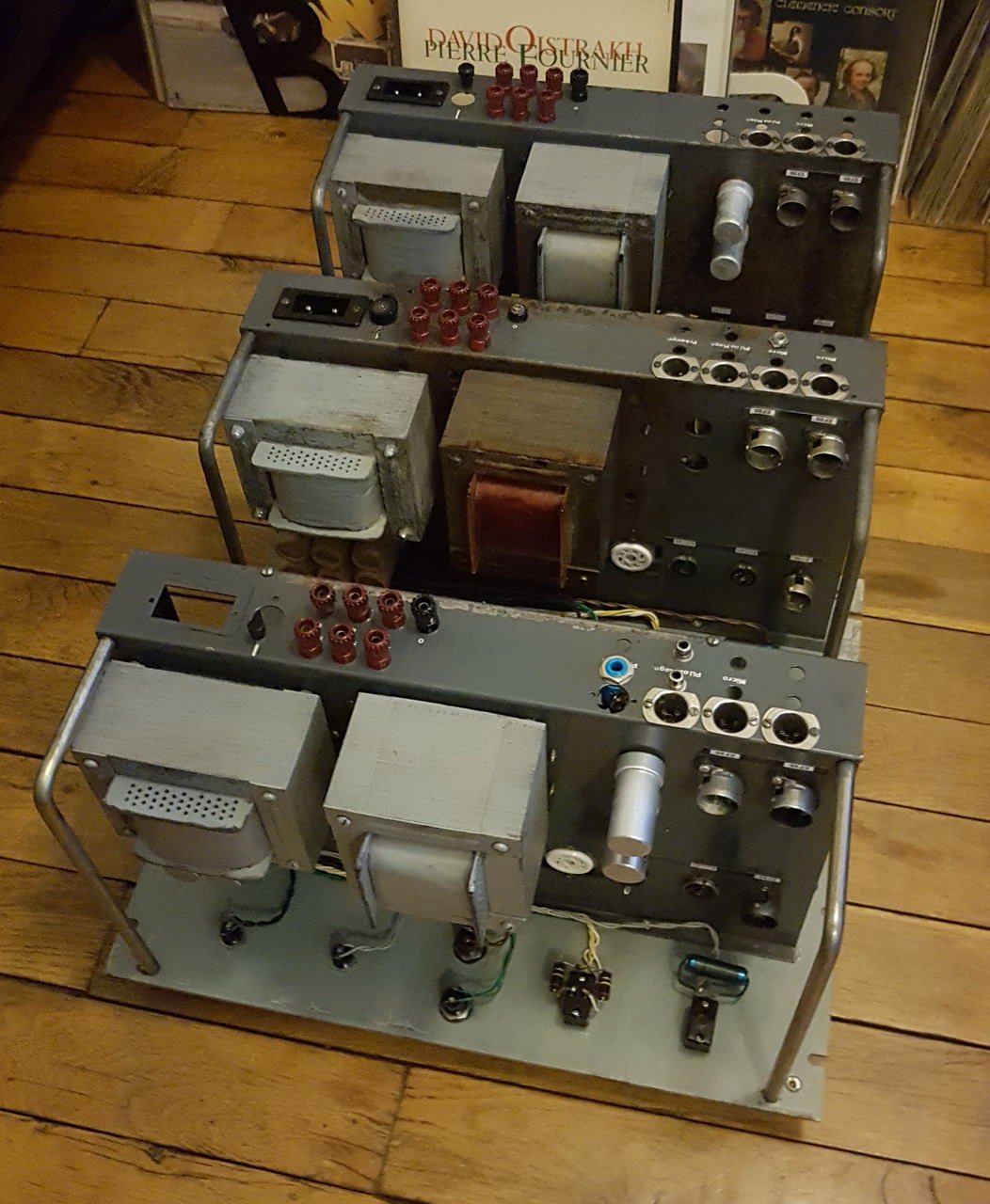

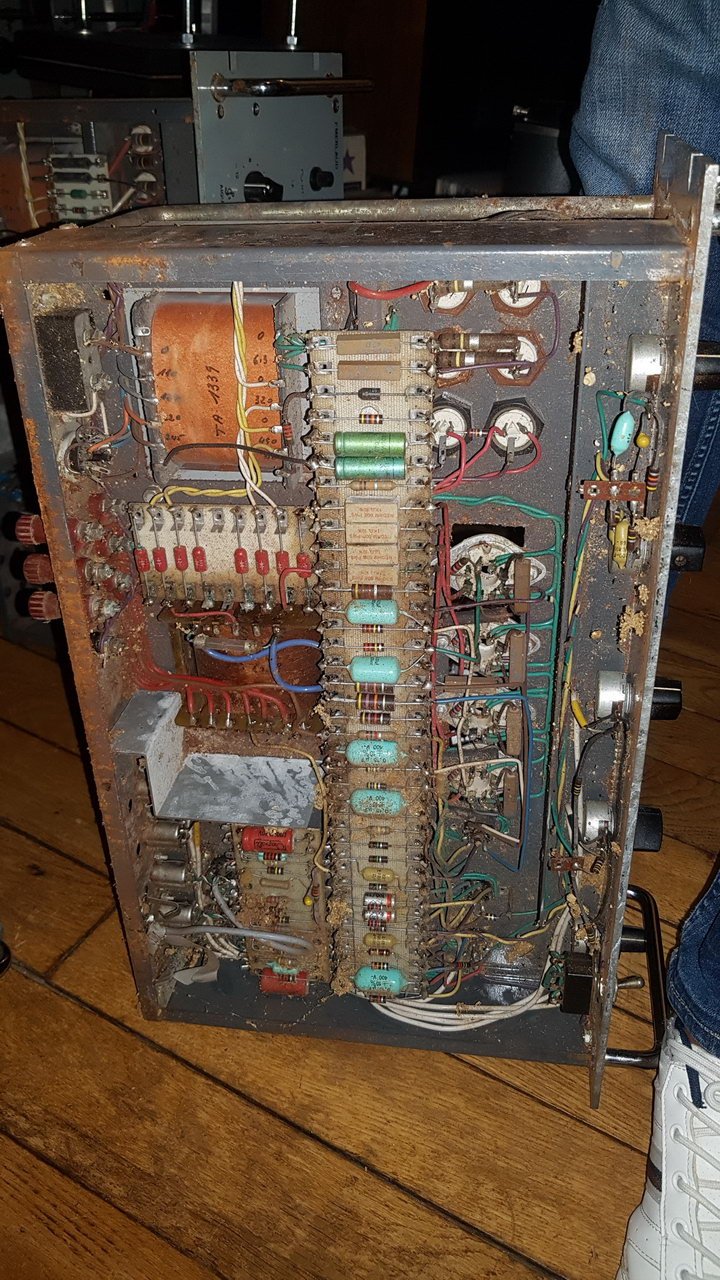

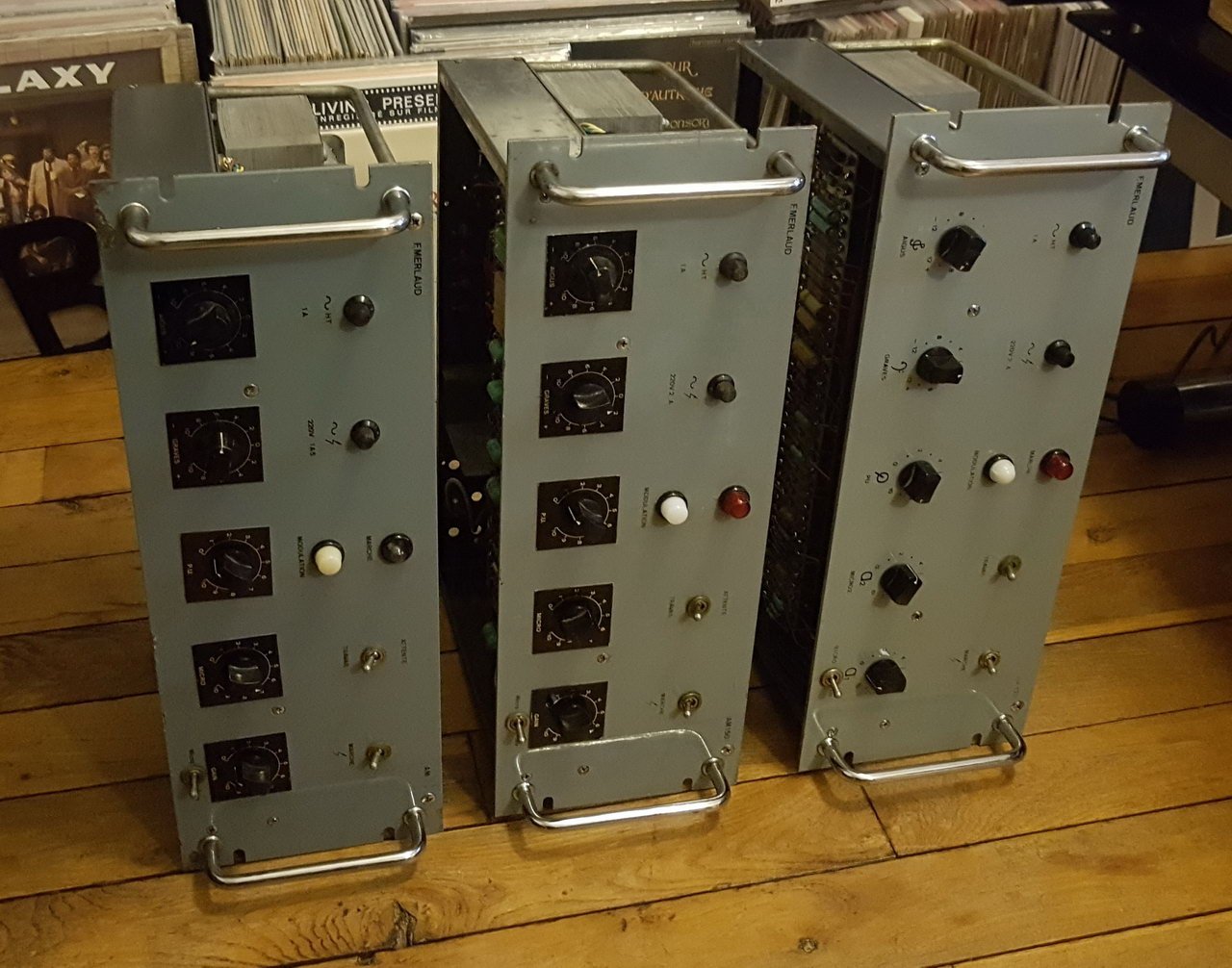

Après un nettoyage dérouillage rapide (à approfondir plus tard) et nettoyage, ils sont un peu plus présentables.
.









[Unic]

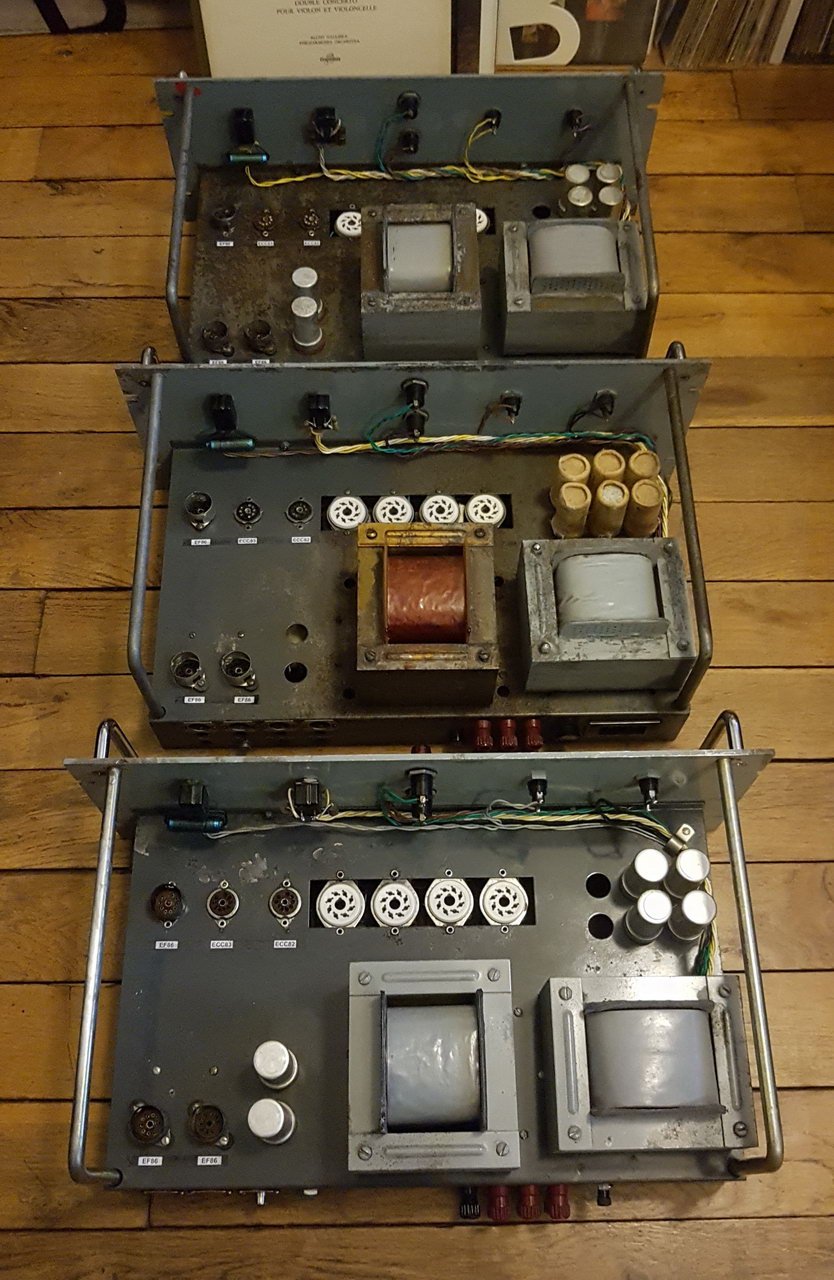

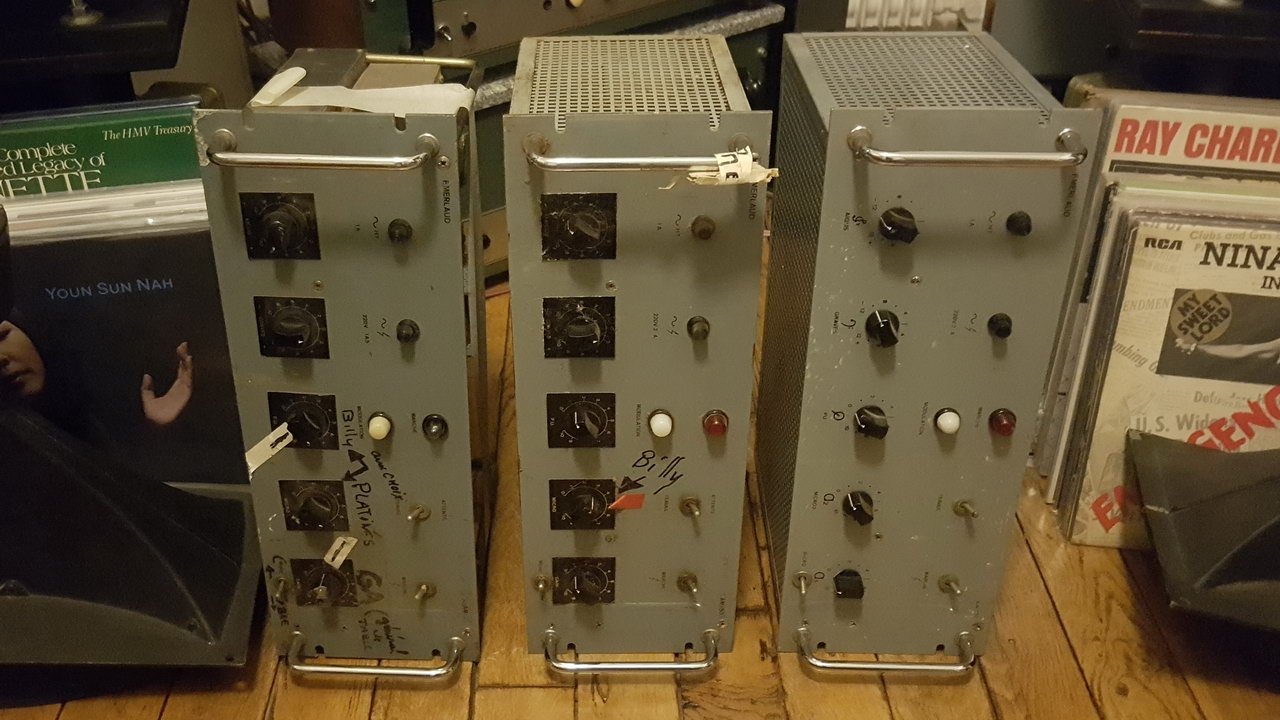

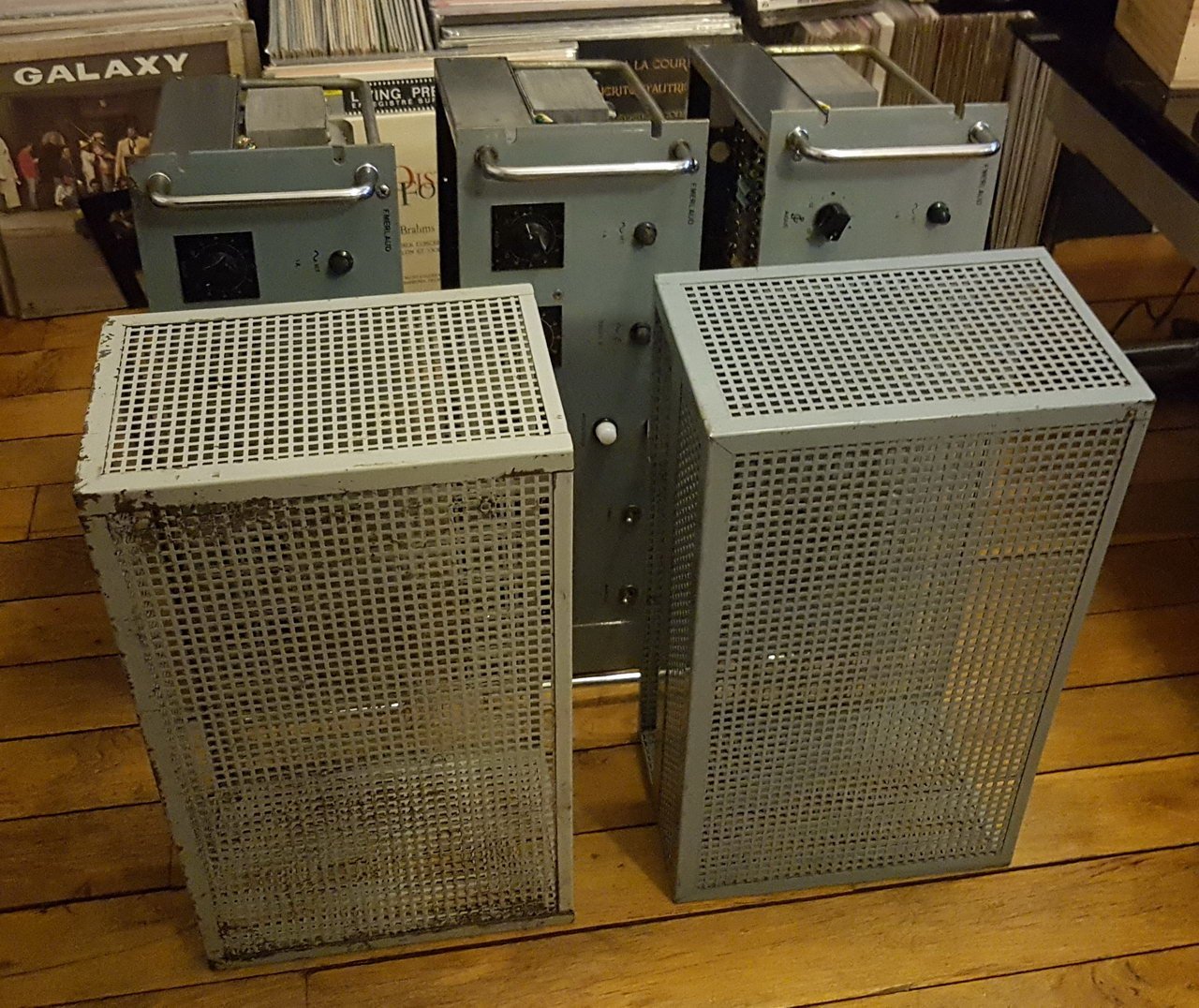

Deux exemplaires sont munis de leur cage.
.



.

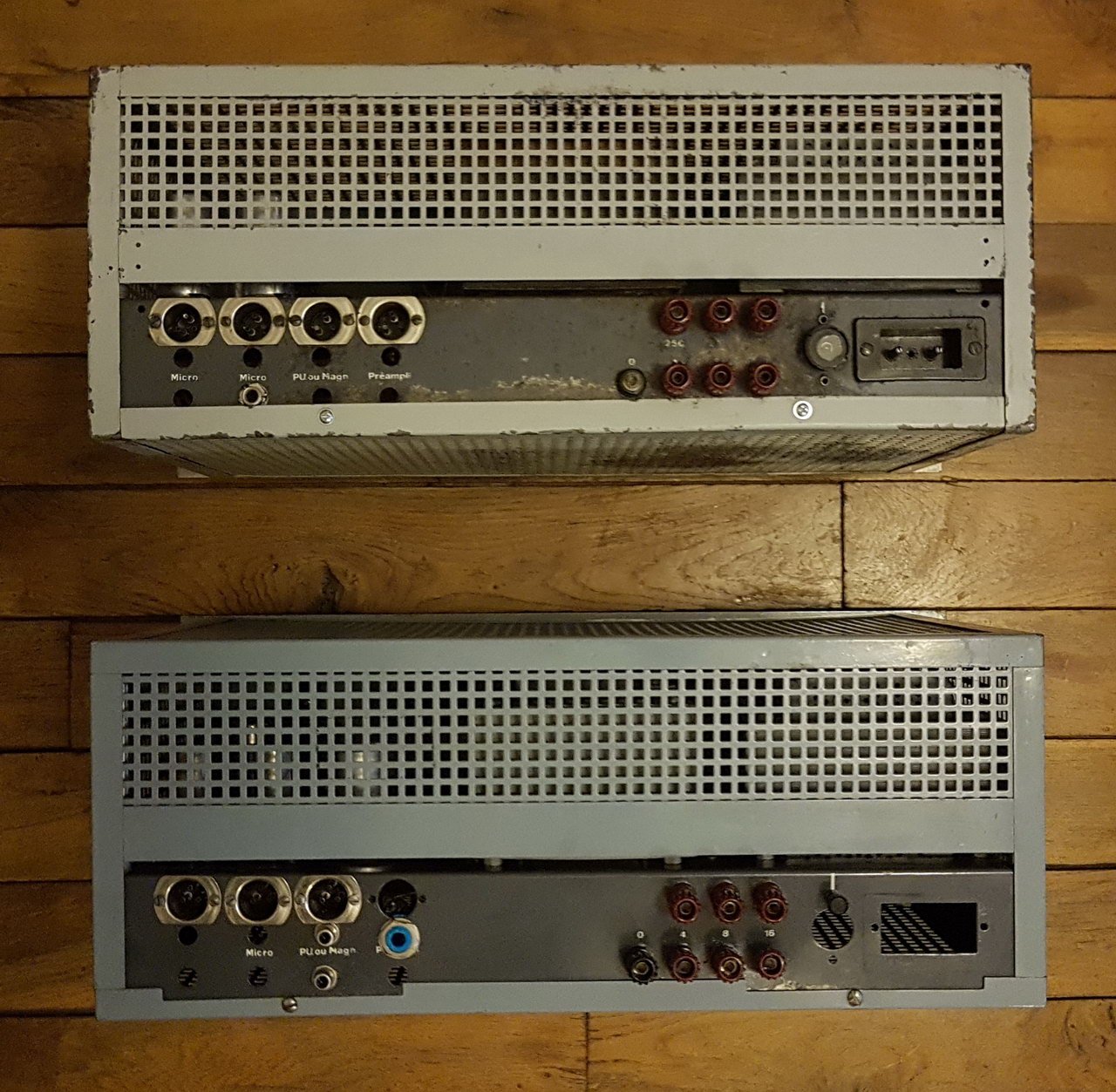

Impédances de sorties : 4Ω , 8Ω , 16Ω , 250Ω , 500Ω et 100V


.

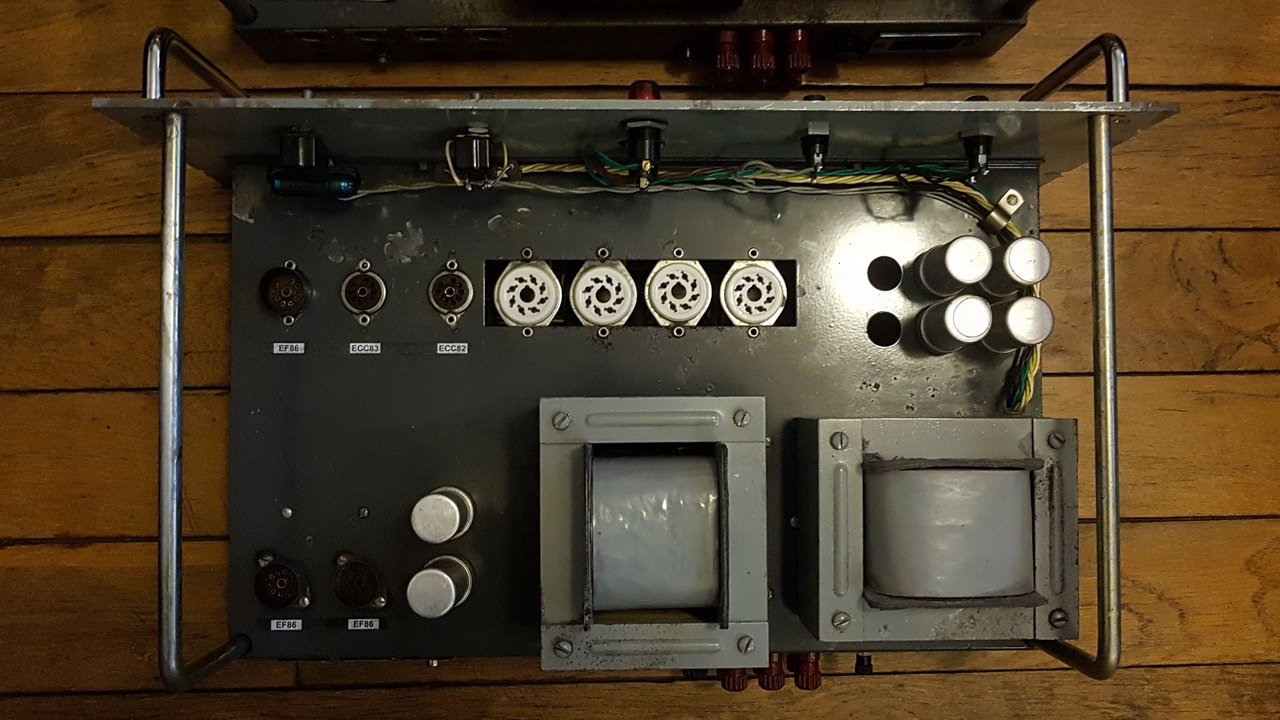

Le plan de "tubage".
.

Merlaud AM120-AM150 Tubage_resize.jpg (127.12 Kio) Vu 8041 fois

.
Je verrai bien si j’entreprends leurs réfections complètes et leurs modifications en ampli de puissance simples.
Il y a pas mal de boulot pour cela, mais la construction est de qualité, ça peut valoir l'effort.

[Zannekin]

Au moins pour leur histoire et avec peut-être une bonne surprise à l'arrivée!!

[SidSmith]

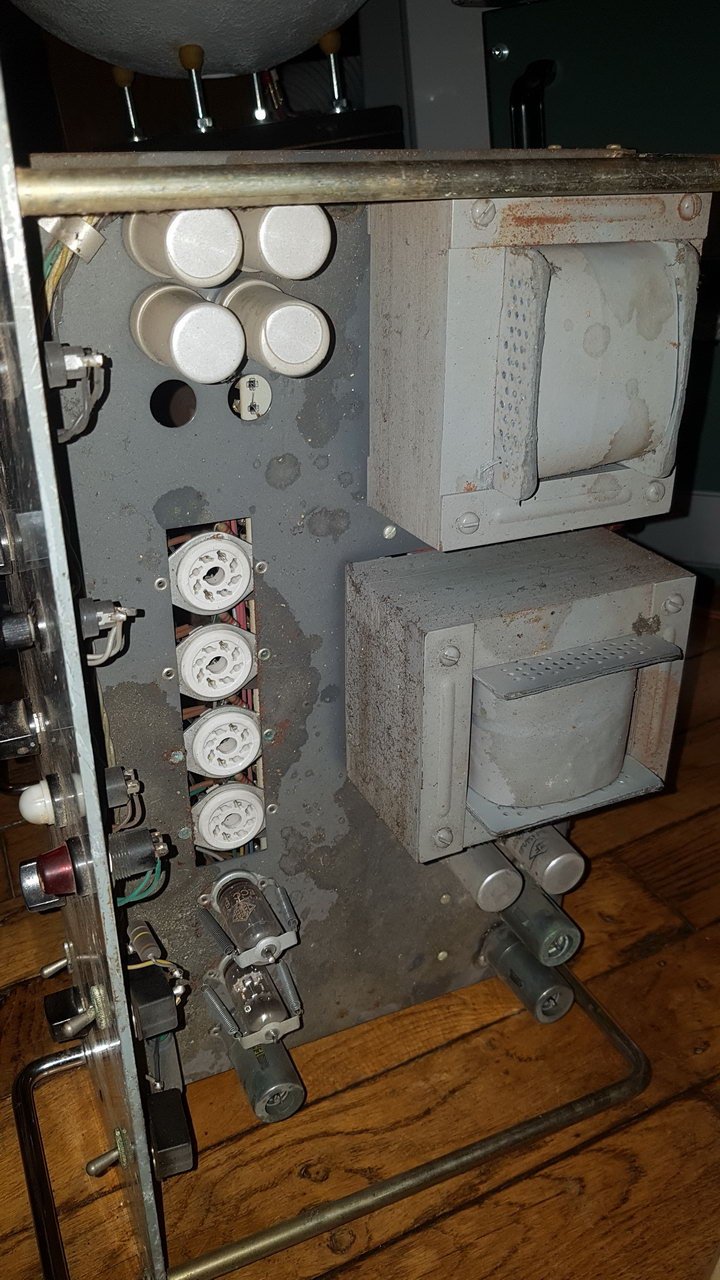

Vraiment une belle construction interne, conçu pour être dépanné rapidement en cas de besoin. Ça me fait penser à du Leak.

Tu veux te constituer un système 3 voies ?

[Padawan]

C'est vrai que c'est bien foutue à l'intérieur.

Et bien tu vas avoir de quoi t'occuper pendant les longues nuits d'hiver.

[Jo775]

Très belle construction, implantation quasi parfaite, transformateurs Supersonic (?) Que du bon!

L'avantage est qu'il n'ont pas été bricolés: increvables!

[Unic]

Rien n'indique que les transfos soient des Supersonic ?

[6336A]

En effet, rien ne l'indique. Mais il me semble que la marque les ait utilisés sur certains modèles, sur celui-ci je ne sais pas.
A l'époque, les entreprises spécialisées dans les transformateurs étaient nombreuses, et le savoir-faire également.

[antho]

Très beaux amplificateurs, vraiment bien organisé !

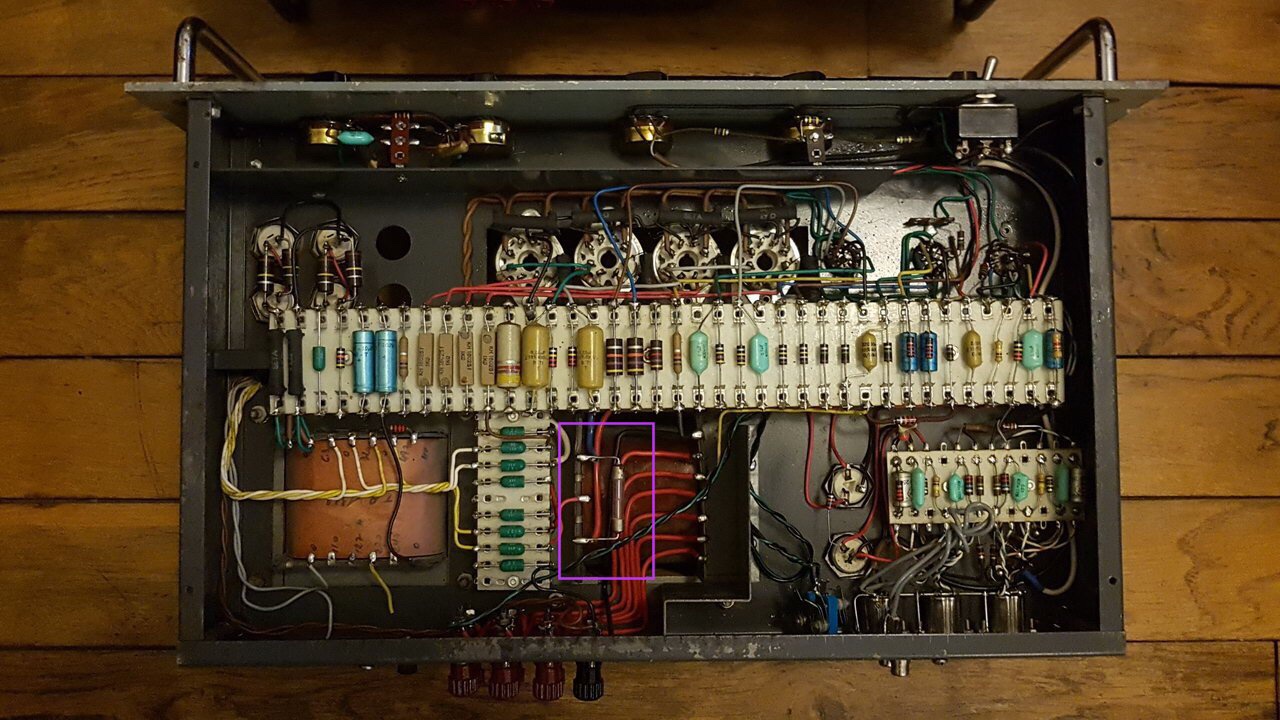

Quel est ce composant ?
