Très chouette Marantz moderne! L'idée des transformateurs de sortie me plaît bien, c'est plutôt rare sur préamplis, non?

[6336A]

Bonjour

L'idée des transformateurs de sortie me plaît bien

Attention, le boitier additionnel utilisé ici n'a rien à voir avec des transformateurs... c'est uniquement 4 RCA mâles et 2 XLR mâles.
Pour mieux comprendre, voici le diagramme du SC-22 pour un canal:


Les sorties 1 sont en phase avec le signal d'entrée, les sorties 2 en opposition de phase. Marantz l'avait prévu, les transformateurs sont d'origine dans le préampli.
Et c'est exactement la fonction d'une prise XLR à 3 broches. La broche 1 est la masse, la broche 2 est le point chaud donc la sortie 1 en phase, et la broche 3 le point froid donc la sortie 2 en opposition de phase.

Mr Big-net ayant je suppose un amplificateur à entrées symétriques, il utilise ce boitier adaptateur RCA-XLR

c'est plutôt rare sur préamplis, non?

Nan, pas si rare que ça.
Quelques préamplis utilisent les transformateurs en sortie, et ce pour deux raisons.
La 1ere est précisément notre cas, à savoir pour obtenir des sorties symétriques (signal en phase et en op. de phase) sur prise XLR, sauf sur ce Marantz en RCA.
La deuxième dans le cas de préamplificateurs à tubes, en adaptateur d'impédance.

[doum]

Sur le SC-80 c'est pareil, mais les points froids des RCA sont à la masse, c'était prévu pour utiliser des amplis en mode bridgé (bien que cette fonction soit intégrée aussi sur le SM-80).
Comme je l'utilise avec des 22RH545, sur leur entrées symétriques, j'ai bricolé un cordon en Y du coté préampli, une RCA pour le plus et une autre pour le moins, avec une masse commune aux deux.

[Jo775]

Merci à vous pour ces précisions techniques!

[vendin]

à tous!

J'ai pour ma part utilisé pendant près de vingt ans l'entrée phono de la série, le PH-22, car il proposait plusieurs courbes en plus de la RIAA qui m'ont bien servies avec les 78t, il avait la courbe européenne notamment. Il est encore très côté et reste relativement cher tout en étant pas plus extraordinaire que cela, son écoute est un peu raide et étriquée par comparaison avec les Sentec que j'utilise maintenant.
Le plus beau souvenir que j'ai de cette série sont les blocs PH-24 classe A, pour peu que l'on ne leur mettre pas des enceintes à trop bas rendement.

[doum]

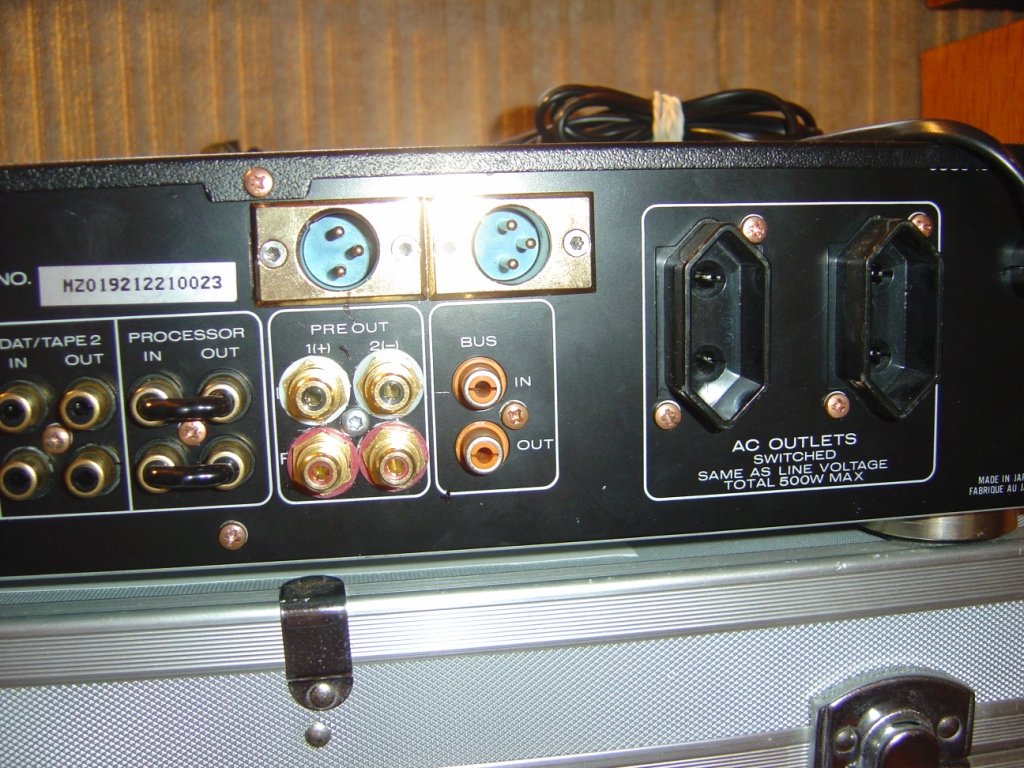

J'ai retrouvé des photos de mon SC-80 modifié, avec des sorties XLR.
J'avais du remplacer les RCA de sortie car elles étaient cassées, cette série était hélas de mauvaise qualité de construction (condos qui coulent, composants qui chauffent, pistes très fragiles...)

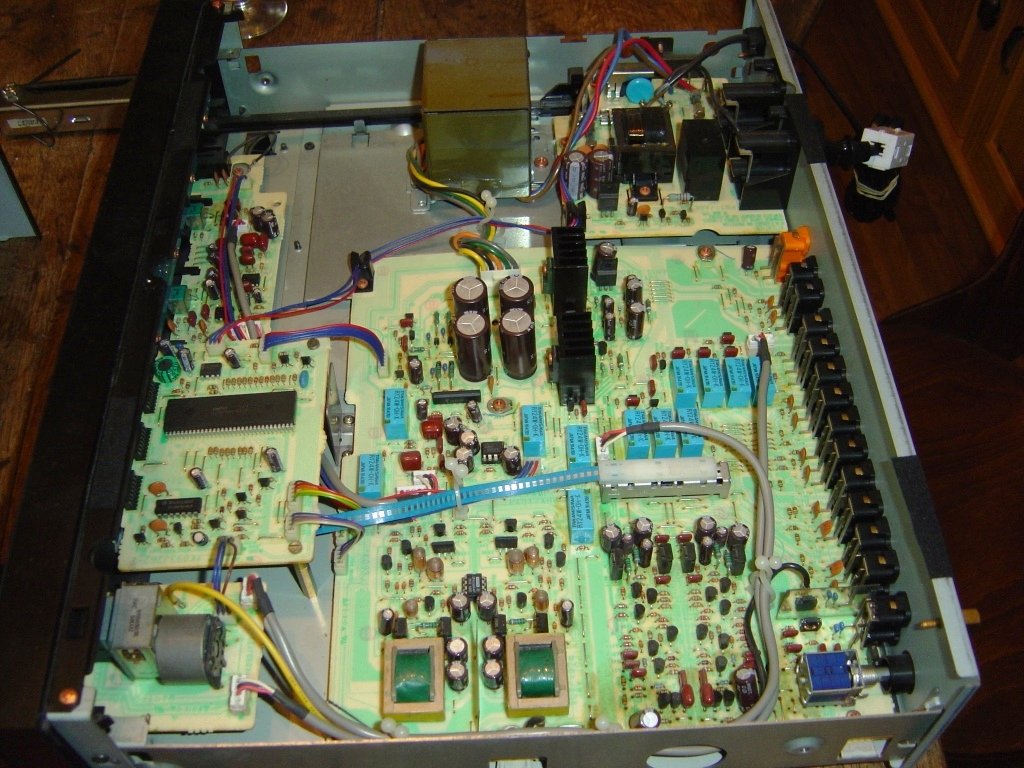

Avant:

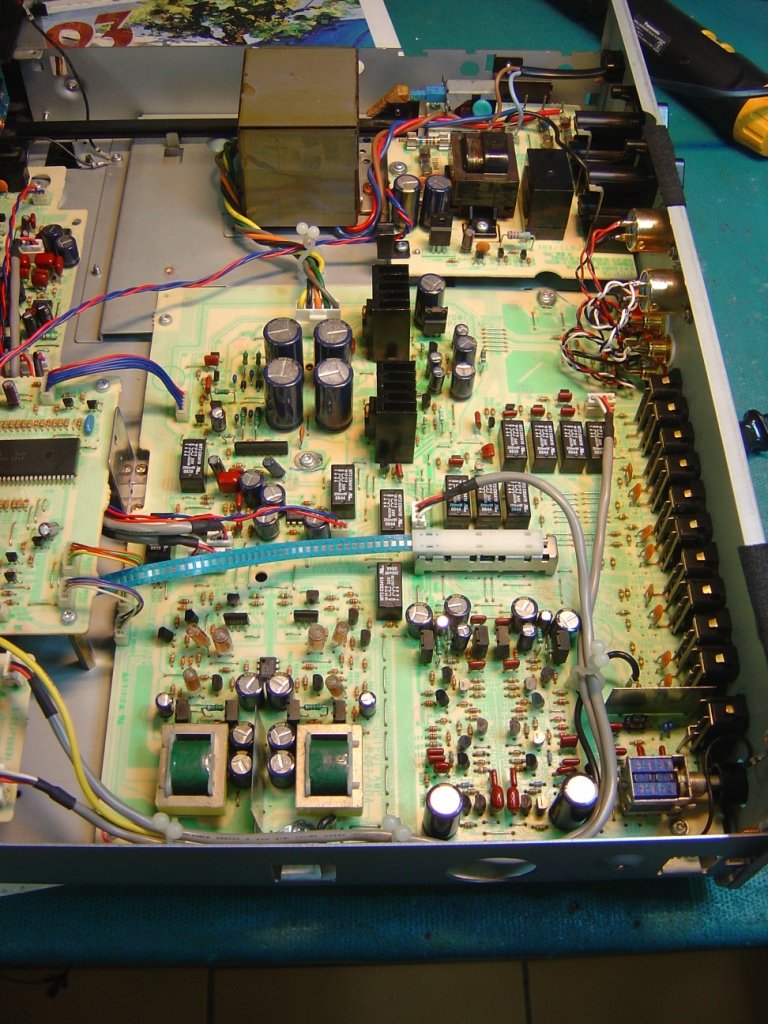

Après:



[kole]

Bonjour
Fallait y penser à ce petit upgrade.
