AR Cambridge A 60

[Georges de Villette]

J'ai reçu ma rafale de condensateurs hier .
Plus qu'à se mettre au boulot !!!
Je vous passe une photo dès que j'ai fini cette étape !

[Georges de Villette]

Bonsoir tout le monde .
Tous les condensateurs ont été changés depuis une semaine .
Mais aujourd'hui je suis bloqué .
Cet ampli m'était arrivé incomplet . Il manquait deux potentiomètres .
Mais impossible des trouver des modèles identiques en dimensions .
Si vous avez un tuyau , je suis preneur !
Un double de 100K log et un double de 22K lin .
Ce sont des Radiohm d'origine ...
J'en ai reçu de chez Mouser , bons en valeurs , mais a adapter ...
Qu'en pensez vous ?



[hoplat]

Un double de 100K log et un double de 22K lin .
Ce sont des Radiohm d'origine ...
J'en ai reçu de chez Mouser , bons en valeurs , mais a adapter ...
Qu'en pensez vous ?

Si ceux que tu as reçu sont bons tu peux les relier en fils souple vers le circuit imprimé, soudure des potards vers le haut ce sera plus facile, pour ensuite pouvoir les fixer sur la façade.

JL

[dominic]

A l'origine , ce ne sont pas des merveilles ( fragiles , crachouillent ...) .Donc pas franchement de necessité de retrouver les mêmes .
Si tu peux en monter des meilleurs à mon avis ça ne sera pas plus mal .

[Georges de Villette]

Hoplat , sur la première photo du 27 mai , on voit que les potentiomètres ne sont pas fixés à la façade de l''ampli .
Donc les fils souples , c'est une solution ,mais il faut rigidifier les potards avec le CI .
Tout le problème est là !
Mais vous me réconfortez par vos réponses .
Je vais donc monter ceux que j'ai reçu en bidouillant une fixation pour les rendre rigides avec le circuit imprimé .

[hoplat]

Ah bien sur que oui, les potards sont fixés uniquement sur le CI , le pire c'est que c'est moi qui ai lancé cette présentation
Ta solution de fixation avec une équerre (sans doute) est bonne, il te faut juste que la hauteur de cette équerre positionne bien le potard au bon niveau en alignement des deux autres potards.

A l'origine , ce ne sont pas des merveilles ( fragiles , crachouillent ...) .Donc pas franchement de necessité de retrouver les mêmes .
Si tu peux en monter des meilleurs à mon avis ça ne sera pas plus mal .

Pour ce qui est des potards Radiohm, j'ai deux appareils montés d'origine avec ce type de potentiomètre, mon SE 500 qui a 30 ans et un pré à lampe qui avoisine les 30 ans lui aussi.
Pas un nettoyage de fait depuis que je les ai, pas un craquement ni de déséquilibre, rien, nickel.
J'en ai en stock aussi, ils sont en excellent état.
Par contre un ALPS bleu "made in Japan", payé 15 €, s'est mis à crachouiller au bout de 6 mois de fonctionnement , démontage complet et nettoyage pour régler le problème.
On pourrait lancer un post uniquement sur les potards, il y a beaucoup à dire.

JL

[Georges de Villette]

Bonjour tout le monde .

Alors on monte les potentiomètres reçus ...
Et l'option retenue est une équerre de fixation .

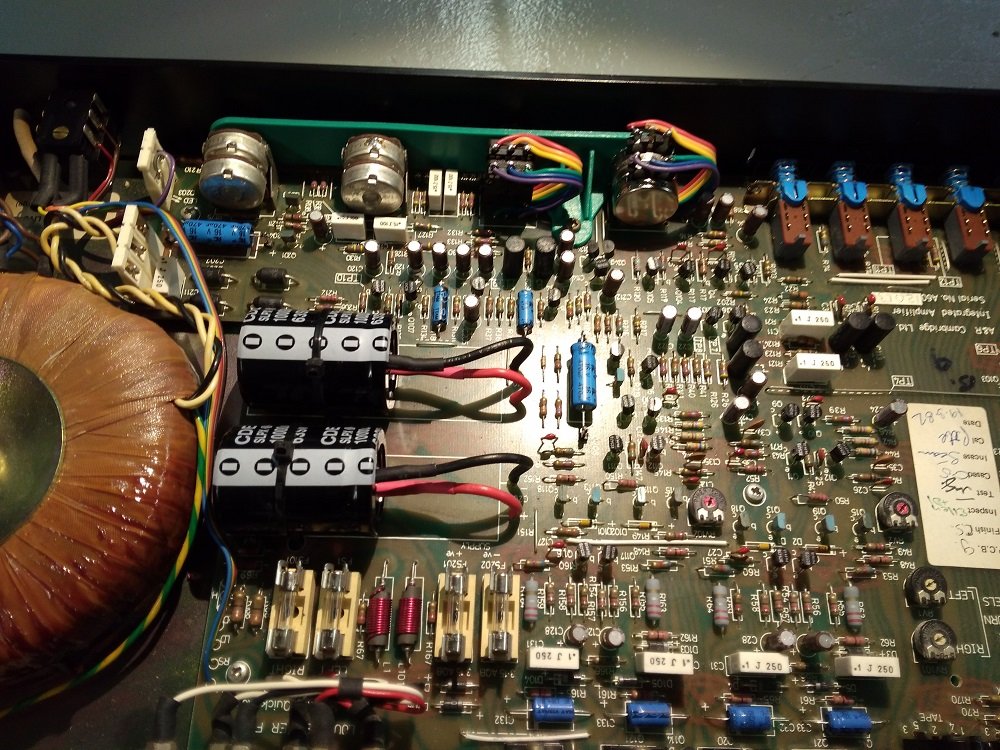

Prise de côtes , dessins et impression 3D d'une équerre qui prends les deux potentiomètres restants et une vis de fixation au châssis .
Rien de métallique , on est tranquille .
Photos de mon montage ....
Il ne me reste à présent que les réglages , et voir pour le coffret !
Georges




[m3uh04]

Bien joué avec cette équerre et les nappes pour relier les potards.
Ça fais propre c'est top .
Bon courage pour la suite.

[hoplat]

Parfait, très classe

JL

[Georges de Villette]

Merci beaucoup !
A suivre !!!
