Cabasse Sampan 310

[François H-D]

Non .... la tresse n' est pas en cause .... C' est la soudure entre le fil d' aluminium venant de la bobine et la tresse en cuivre qui pose problème.
Il faut utiliser un liant spécial.. ... dont je n' ai pas la référence

Soudure Alusol, spéciale alu.

Cordialement,
François

[Julien]

Désolé, j'ai du mal m'expliquer.

- en plaçant les deux bornes du multimètre sur les deux bornes du HP, il n'y a pas de bip --> pas de contact quelque part.

- en "titillant" le fil tressé j'obtenait un bib, uniquement en le manipulant au niveau du passage à travers la membrane et pas ailleurs (notamment le contact avec le fil de la bobine).

- en regardant de plus près, la tresse était abîmée à cet endroit, comme lorsque l'on plie un bout de métal plusieurs fois, juste avant qu'il ne casse... je ne sais pas si je me fait bien comprendre ? on sentait bien une faiblesse à ce niveau. De plus près encore, un grand nombre de brins formant la tresse étaient comme "fissurés"...

Bref, j'ai moi même coupé la tresse à cet endroit car je pense réellement que le problème de contact vient d'ici...

-> Il me reste à trouver le moyen de réparer/remplacer ce fil tressé souple.

Non .... la tresse n' est pas en cause .... C' est la soudure entre le fil d' aluminium venant de la bobine et la tresse en cuivre qui pose problème.
Il faut utiliser un liant spécial.. ... dont je n' ai pas la référence

Soudure Alusol, spéciale alu.

Cordialement,
François

-> donc si je trouve un fil souple équivalent; il faudra le souder avec un fil de soudure Alusol ? merci

[François H-D]

Bonsoir Julien, et tous,

l'Alusol est une soudure spéciale pour l'aluminium qui se recouvre d'une couche d'alumine et nécessite un flux de soudure spécial pour la décaper. Si tu dois souder alu sur cuivre utilise-la, si c'est cuivre sur cuivre, soudure normale.
Cela dit, assure-toi qu'il faille bien souder, car il ne faudrait pas abimer la membrane!

Cordialement,
François

[Maxime1123]

Bonjour Julien,
Te dire qu’il n’aurait peut-être pas fallu couper la tresse est trop tard J’imagine que la remplacer vaudra désormais plus le coup que la ressouder, surtout si elle est enduite de verni... si tu peux te le permettre et vu que ces enceintes semblent en valoir le coup, ne faudrait-il par envoyer le HP chez un pro ? Ou chercher un HP orphelin d’occasion pour le remplacer ?
Ce n’est que mon avis d’amateur mais un bricolage loupé à cet endroit aurait trop de conséquence pour l’écoute...

[Julien]

Bonjour Julien,
Te dire qu’il n’aurait peut-être pas fallu couper la tresse est trop tard J’imagine que la remplacer vaudra désormais plus le coup que la ressouder, surtout si elle est enduite de verni...

Effectivement c'est un peu tard La tresse est déjà retirée.
J'ai testé avec une tresse maison (multibrins de cuivre très fins, tressé ensemble par mes soins) : cela fonctionne. Cependant cette tresse parait moins souple que l’originale. J'ai donc commandé une tresse en cuivre ultra souple pour liaison à la bobine sur eb** à atelieracoustik. Elle semble avoir les mêmes caractéristiques que l'originale.

si tu peux te le permettre et vu que ces enceintes semblent en valoir le coup, ne faudrait-il par envoyer le HP chez un pro ? Ou chercher un HP orphelin d’occasion pour le remplacer ?
Ce n’est que mon avis d’amateur mais un bricolage loupé à cet endroit aurait trop de conséquence pour l’écoute...

En fait, pour tout dire, je ne sais pas encore ce que je vais faire de ces enceintes. Plus trop de place à la maison ! Mais le fait d'identifier la panne et de les remettre en état me motive. ça me fait une petite coupure entre d'autres activités !

Mais j'y vais tranquillement, en faisant tout mon possible pour ne rien abîmer et pouvoir les écouter ensuite

... à suivre quand j'aurai reçu la commande ...

[Julien]

Bonsoir,

Une petite colle, ou plutôt une question sur les colles en vue de remonter le HP 30cm.
J'ai besoin de votre avis pour ne pas faire d'erreur :

-> Pour le cache noyau en tissus sur la membrane en papier, de la colle blanche type colle à bois ?

-> Pour le spider (tissus sur métal), de la néoprène liquide ?

Sinon j'ai reçu les tresse en cuivre, je joindrai une photo prochainement.

[hoplat]

Bonsoir,

Une petite colle, ou plutôt une question sur les colles en vue de remonter le HP 30cm.
J'ai besoin de votre avis pour ne pas faire d'erreur :

-> Pour le cache noyau en tissus sur la membrane en papier, de la colle blanche type colle à bois ?OUI

-> Pour le spider (tissus sur métal), de la néoprène liquide ? OUI

Sinon j'ai reçu les tresse en cuivre, je joindrai une photo demain.

N'oublie pas de mettre des cales (feuille de papier de la bonne épaisseur ou ticket de métro) dans l'entrefer pour centrer la bobine avant de coller le spider, ne coller le cache noyau qu'en dernier quand tu sera sur que la bobine ne frotte pas en fonctionnement.

JL

[Julien]

N'oublie pas de mettre des cales (feuille de papier de la bonne épaisseur ou ticket de métro) dans l'entrefer pour centrer la bobine avant de coller le spider, ne coller le cache noyau qu'en dernier quand tu sera sur que la bobine ne frotte pas en fonctionnement.

JL

Merci
Je mets de coté le cache noyau et j'attends d'être sur que tout va bien.

Encore une petite colle que j'avais oublié :

-> Pour la tresse en cuivre sur la membrane papier, quelle colle ? néoprène liquide ou cyanocrylate ? l'ancienne avait l'air très rigide et "cassante"...

[hoplat]

Néoprène liquide ou gel plutôt, gaffe avec la cyano en générale, les réactions peuvent être bizarre en fonction des matériaux en contact.

JL

[Julien]

J'ai eu un peu de temps pour m'y remettre : les 2 hp graves chantent à nouveau

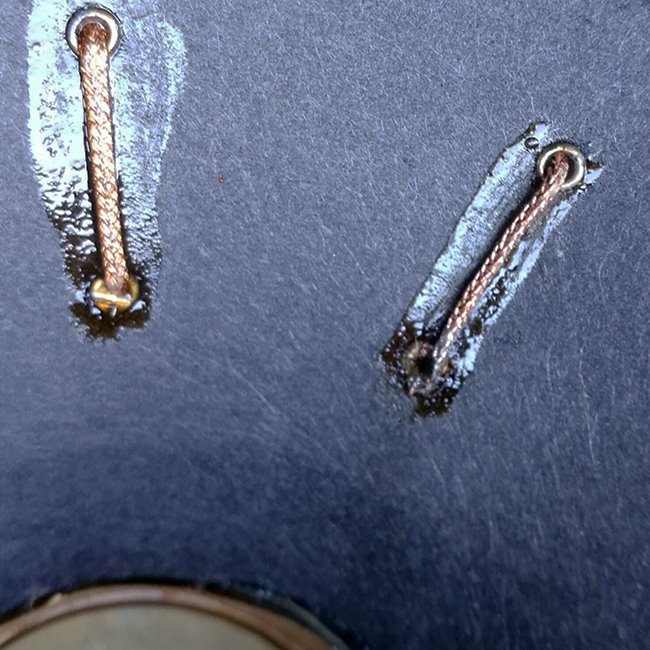

Pour le premier, j'ai remplacé la tresse défectueuse par la nouvelle : petite soudure et colle néoprène sur la membrane papier. (la nouvelle est un peu plus fine que l'originale…)


Ensuite j'ai centré avec des morceaux de transparent pour photocopieuse. C'est assez fin pour en mettre tout autour mais néanmoins assez rigide pour le placer facilement.


J'ai ensuite recollé le spider avec de la colle néoprène.

IMG_20190502_181125 (1)b.jpg (124.32 Kio) Vu 3374 fois

Tests ->

Pour le second, celui qui "grattait", j'ai retiré la cache noyau au scalpel, comme pour le précédent. Après examen des suspensions en fonctionnement, j'ai décidé de recentrer la bobine en décollant-calant-recollant le spider… Test ->

J'ai remis rapidement tous les haut-parleurs à leur emplacement pour une première écoute, ça s'annonce très bien !!!

Il me reste un petit accros dans la membrane d'un hp médium à réparer. Je pense utiliser, comme vu sur plusieurs sujets, du papier à cigarette et de la colle vinylique.
