Préampli ligne à tubes

[mimi80]

Voici un petit préampli ligne, basé sur un schéma srpp pour l'étage ligne avec des 6SN7 et des ECC83 également en srpp pour le réglage de tonalité actif.
Le boitier est du commerce et juste modifié pour rajouter les boutons graves, aigues et balance.

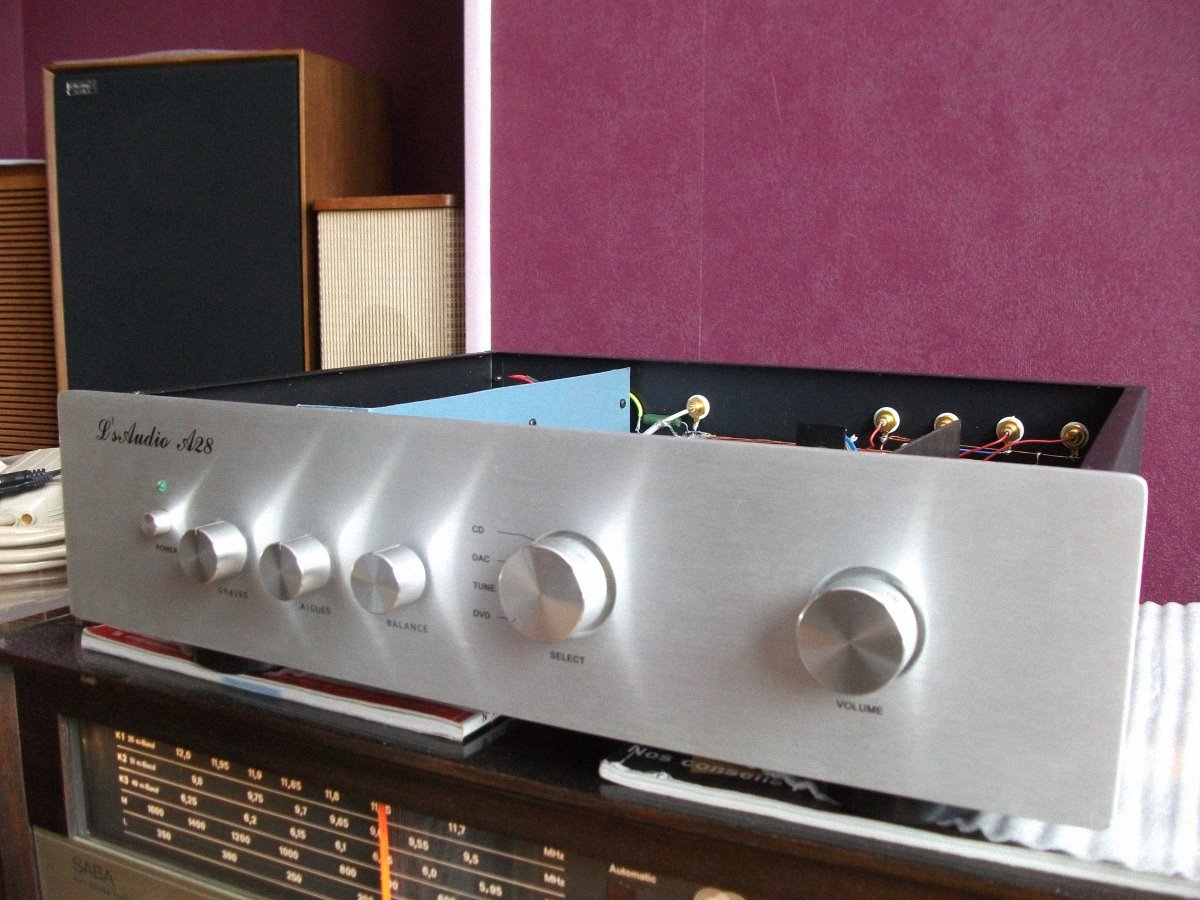

DSCF2019 (2).jpg (130.43 Kio) Vu 10363 fois

Le gain a été volontairement réduit pour une course confortable du potentiomètre de volume, il est de 1,4 au total, nul besoin de plus avec les lecteurs CD et DAC

DSCF2126 (2).jpg (187.81 Kio) Vu 10363 fois


Le cablage a été réalisé en l'air avec des barettes à cosses

DSCF2129 (2).jpg (235.96 Kio) Vu 10363 fois

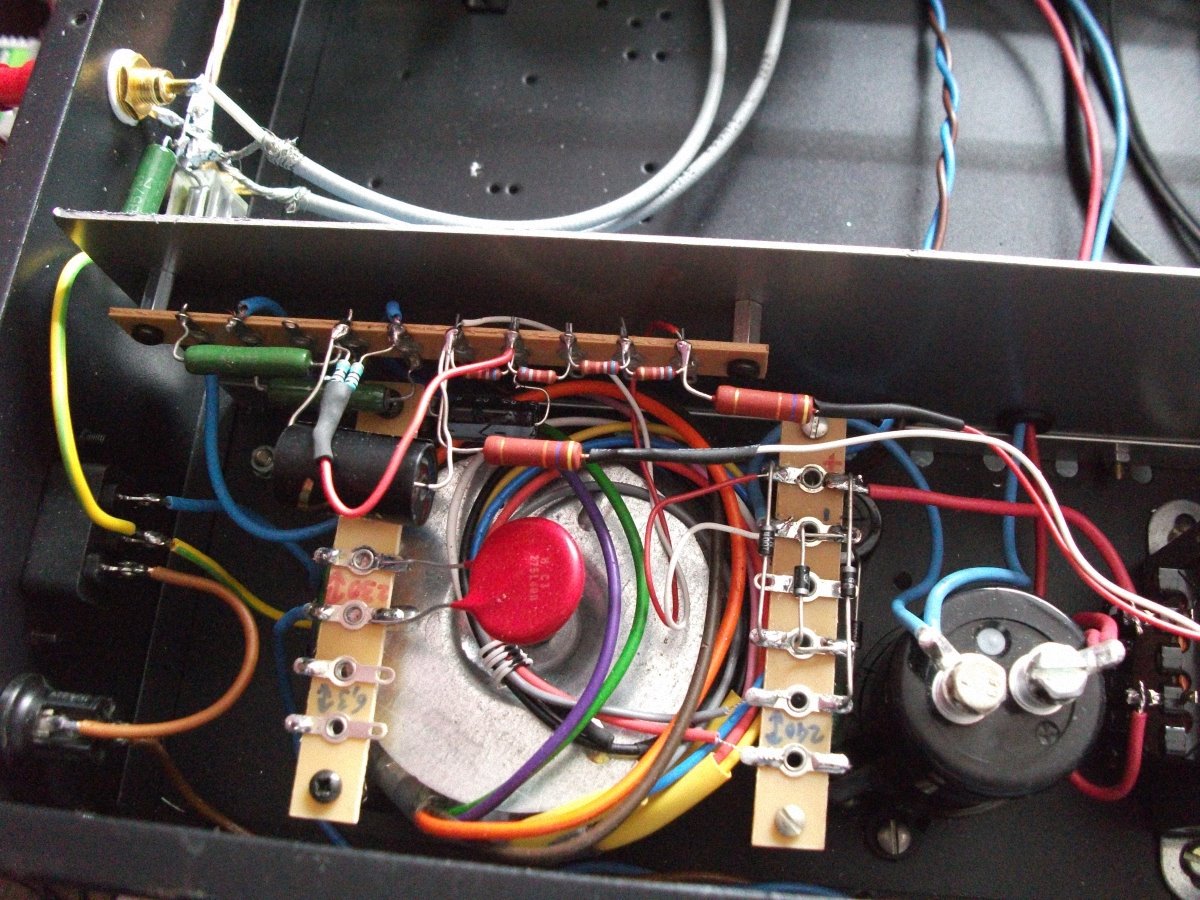

L'alimentation est des plus classique avec un transfo torique et un filtrage en pi avec une self

DSCF2131 (2).jpg (244.38 Kio) Vu 10363 fois

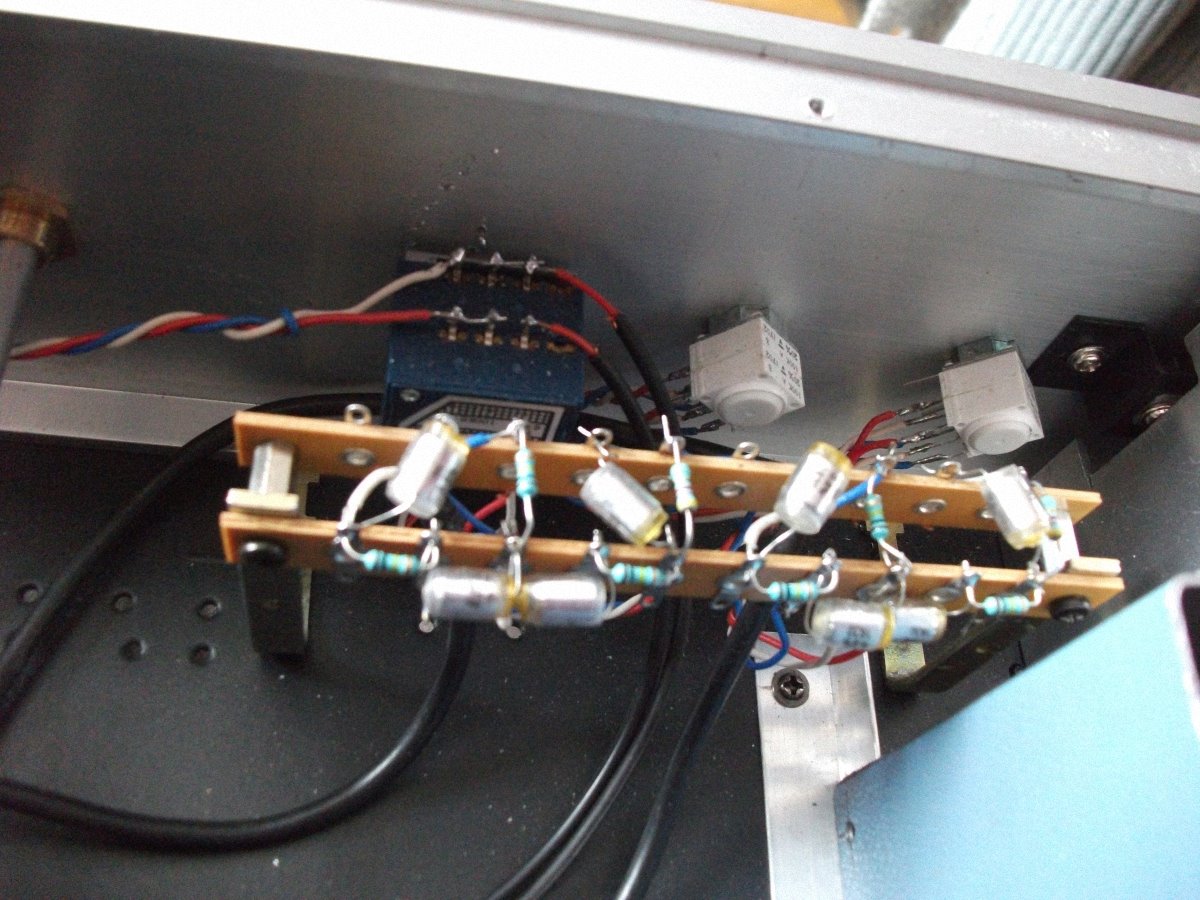

Une vue sur le correcteur de tonalité qui pourra d'ailleurs etre bypassé si le besoin s'en fait sentir

DSCF2132 (2).jpg (188.82 Kio) Vu 10363 fois

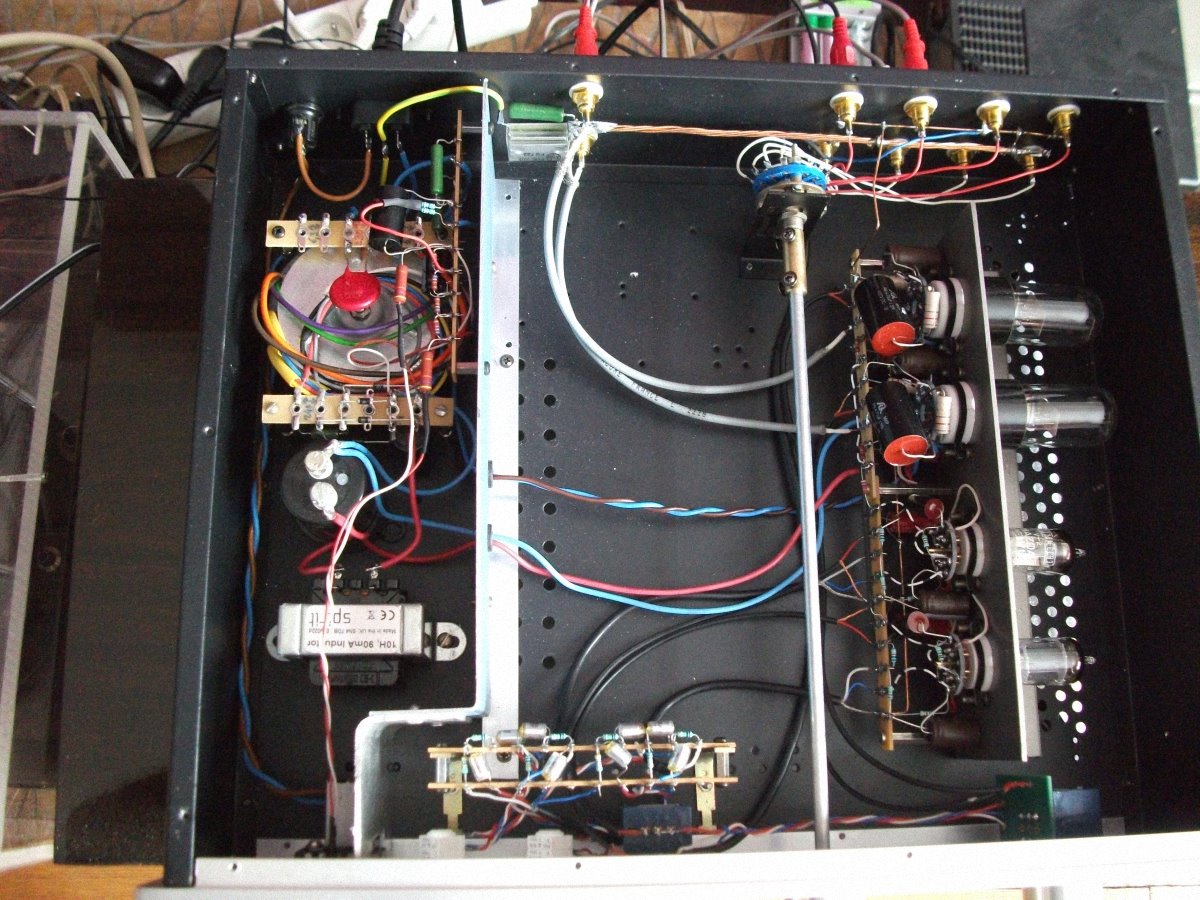

Et une vue globale

DSCF2130 (2).jpg (232.24 Kio) Vu 10363 fois

DSCF2133 (2).jpg (247.05 Kio) Vu 10363 fois

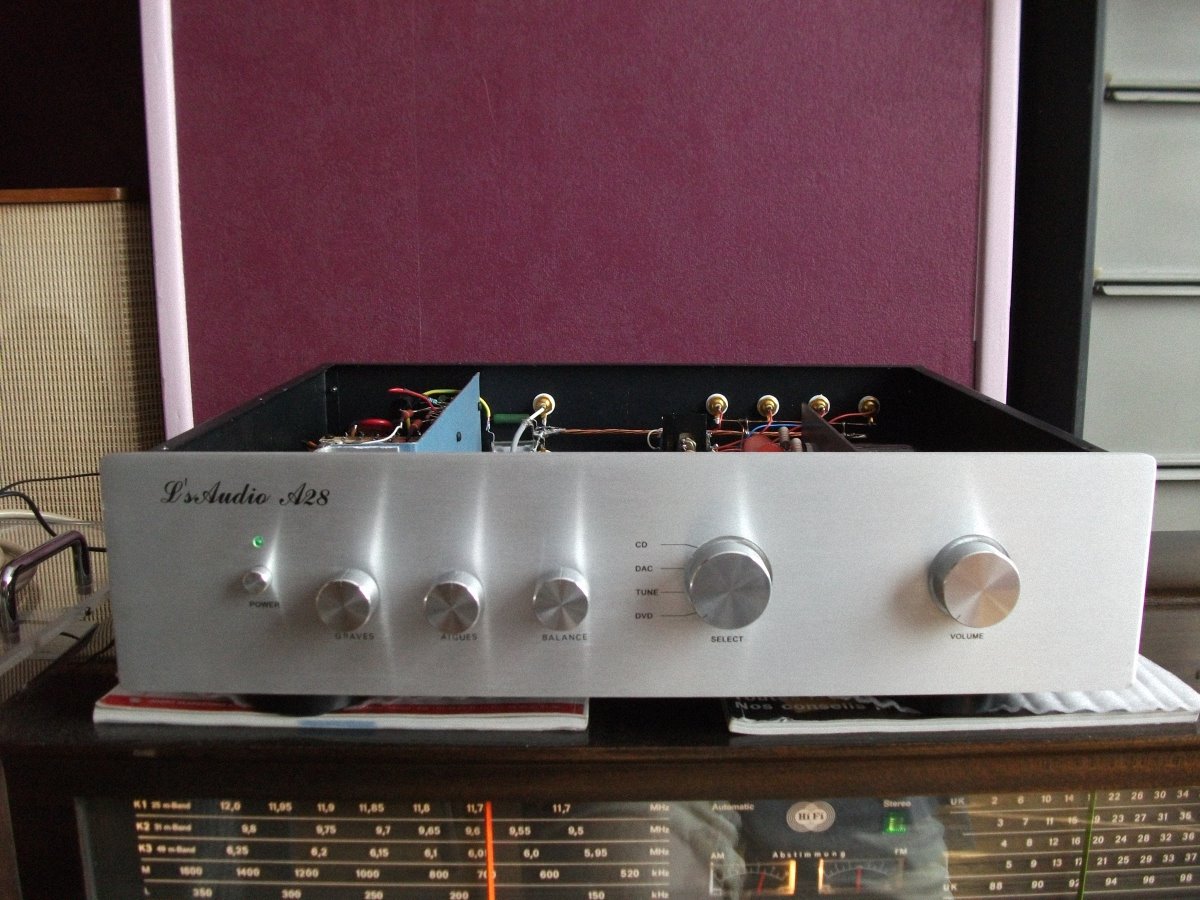

Le capot est bien sur présent et juste enlevé pour les photos,le boitier est également relié à la terre.
Pour le moment je n'ai pas encore pu apprécier tout son potentiel n'ayant plus d'ampli à tubes, un autre sera prochainement présenté, un push pull de KT66 en pseudo triodes et transfos de sortie Lundahl .
A bientôt pour de nouveaux projets, j'ai déjà des idées pour un autre préampli et peut etre avec une entrée phono
Michel

[SidSmith]

Belle réalisation, sobre et simple, avec des composants de bonnes qualités. Bravo !

[kole]

Magnifique réalisation.
Ça donne envie

[mimi80]

Il y en a eu d'autre depuis, je me sépare régulièrement de mon matériel rien que pour le plaisir d'en reconstruire d'autre.

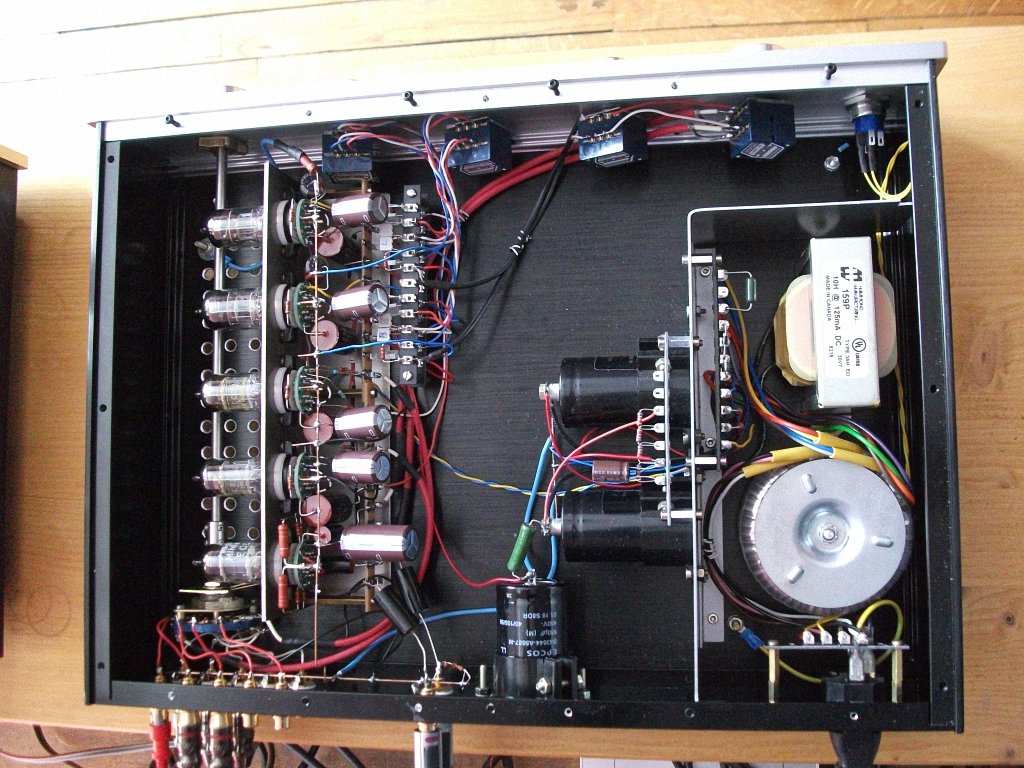

Les derniers en date
