Mark Levinson ML-1

[Madness]

Raymond,

en effet très beau votre ML-1 dans son coffret bois.
Avec une paire de ML-2, le ML-1 doit bien donner aussi, non ?

[Dray]

Raymond,
en effet très beau votre ML-1 dans son coffret bois.
Avec une paire de ML-2, le ML-1 doit bien donner aussi, non ?

Oui, le couple ML-1/ML-2 est excellent.
Par contre, si j'utilise toujours les ML-2 ( bien que je rêve d'avoir des n°20.6, mais je n'ai pas les sous ! ), j'ai changé de préampli ( d'autant que mon Fils m'a "piqué" mon ML-1 ) :
- pour les ML-6A, qui sont d'une beauté sonore nettement meilleure au ML-1, mais pas facile d'utilisation ( obligation de se fabriquer un sélecteur d'entrées ),
- et actuellement pour le n°38, possible puisque je n'utilise plus de phono, et aussi pour me faire une idée de la qualité des nouvelles productions Levinson/Madrigal : mon avis, certains vont certainement crier, c'est vraiment superbe.

Raymond


PS:

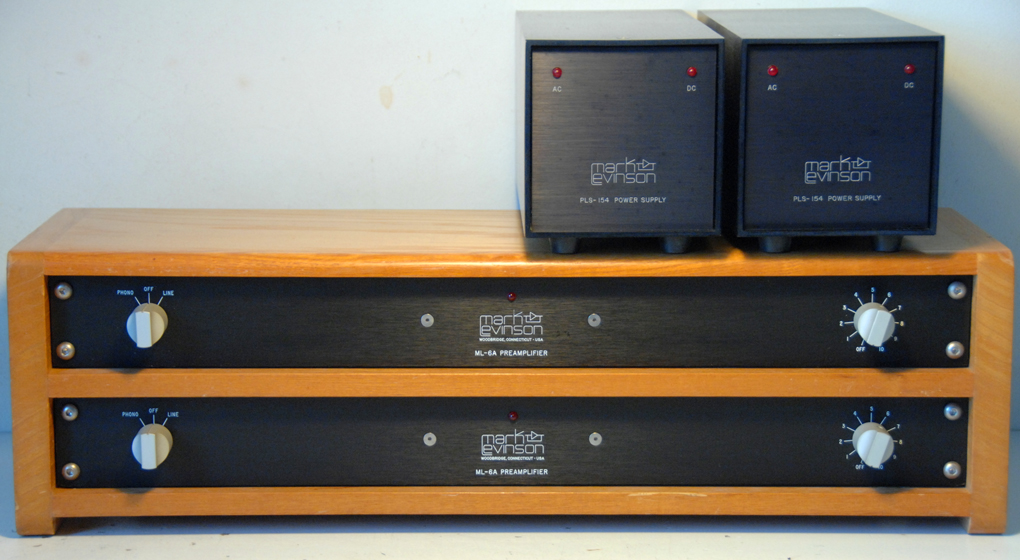

Je ne peux pas m'empêcher de mettre la photo de mes ML-6A, pour faire pendant a celle du ML-1 ( les coffrets bois Levinson sont superbes ! ) :


[vendin]

- et actuellement pour le n°38, possible puisque je n'utilise plus de phono, et aussi pour me faire une idée de la qualité des nouvelles productions Levinson/Madrigal : mon avis, certains vont certainement crier, c'est vraiment superbe.

J'avais quitté un ML-7 pour un n°26 et j'ai été déçu.

[Madness]

Pascal, Raymond,

je pense qu'il y aurait beaucoup de monde sur ce forum à s'intéresser aux 2 topic que tu pourrais créer Raymond sur ces ML-6 et la paire de ML-2 .
Si tu pouvais nous les présenter tous les 2, ce serait génial.

[Klemp]

Haaa oui ! ... si tu pouvais nous offrir cela, ce serait vraiment super

[Madness]

L'alimentation du ML-1 (PLS 150) est très discrète sur internet. Il n'y a pas tant de photos que ça, c'est donc l'occasion pour la présenter.
L'inspecteur m'avait indiqué lorsque je lui ai apporté l'appareil qu'un certain nombre de pannes sur ce ML-1 étaient dues au boitier d'alimentation.
Les condensateurs présents dans ce bloc subissent des contraintes non négligeables.
Bien que le mien était parfaitement fonctionnel, il a aussi été vérifié et les photos qui suivent sont avant toute intervention.

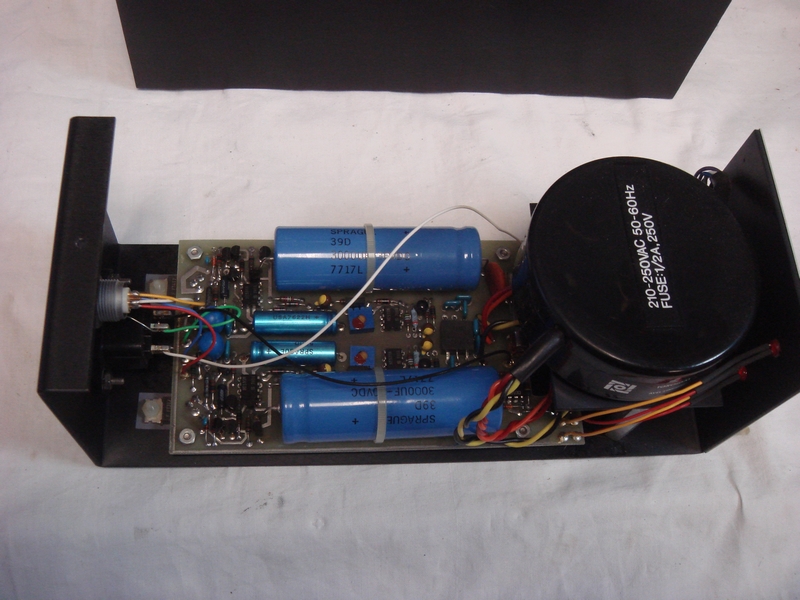

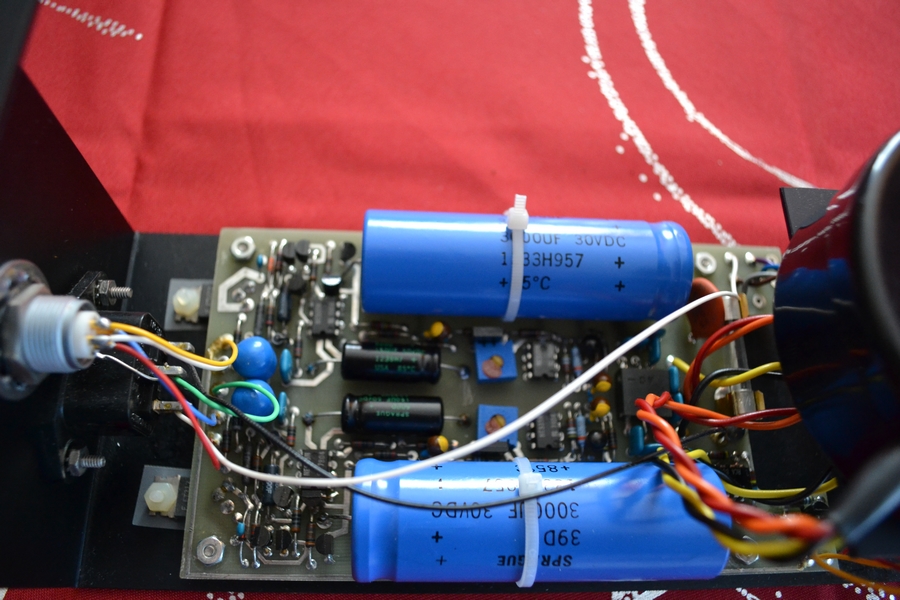

Vue d'ensemble de cette alimentation avec son transfo toroïdal de 250 V.

Alimentation ouverte.JPG (338.11 Kio) Vu 5674 fois

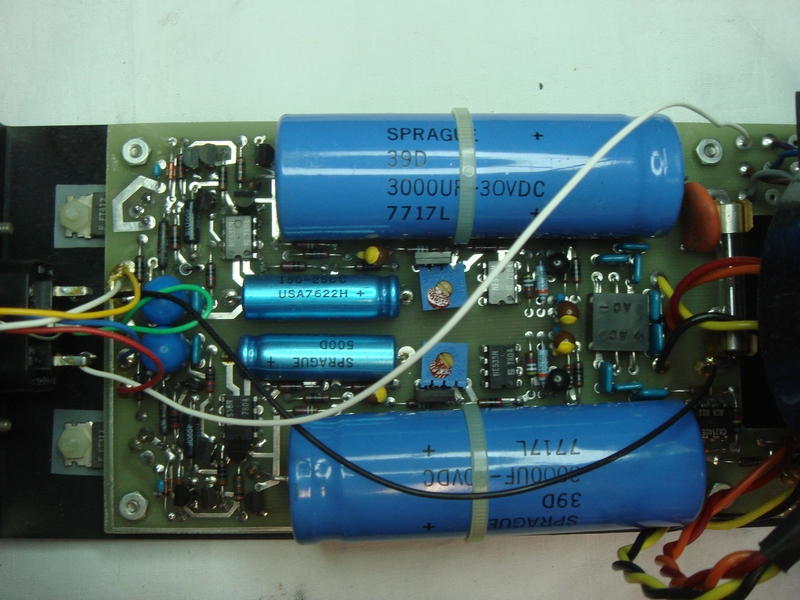

Condos en place.JPG (395.89 Kio) Vu 5674 fois

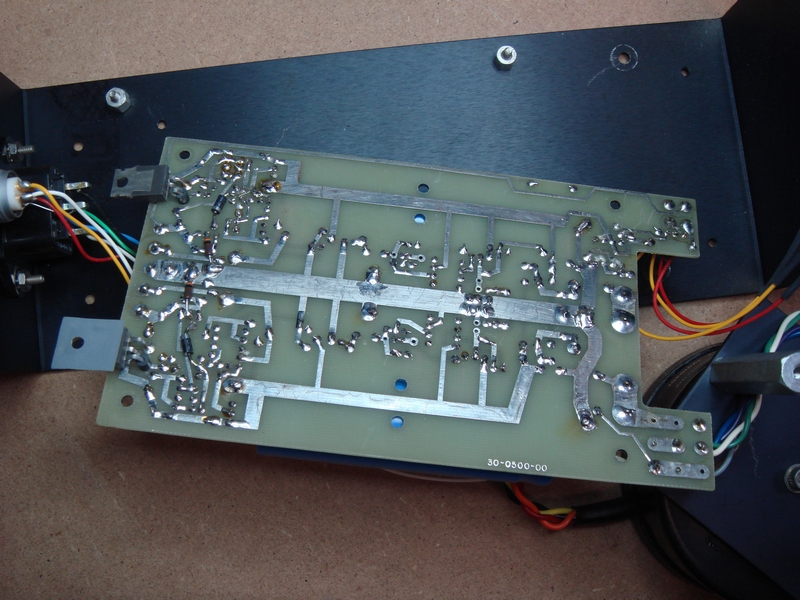

Le PLS 150 était parfaitement d'origine, parfaitement dans son jus. Les soudures sont dans un parfait état.

Etat des soudures.JPG (401.32 Kio) Vu 5674 fois

Constat d'usure pour ce condensateur qui a dérivé de 50% de sa valeur d'origine, à la casse.

1er condo 150 uF.JPG (435.94 Kio) Vu 5674 fois

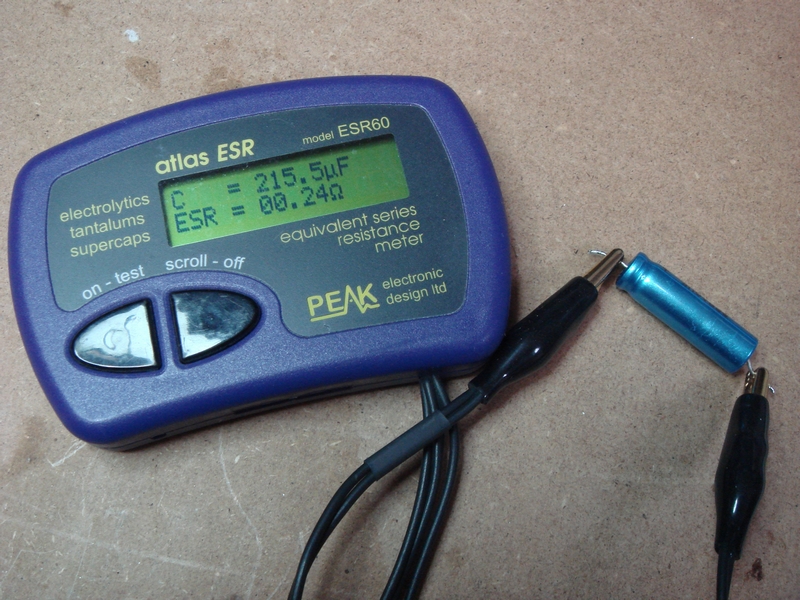

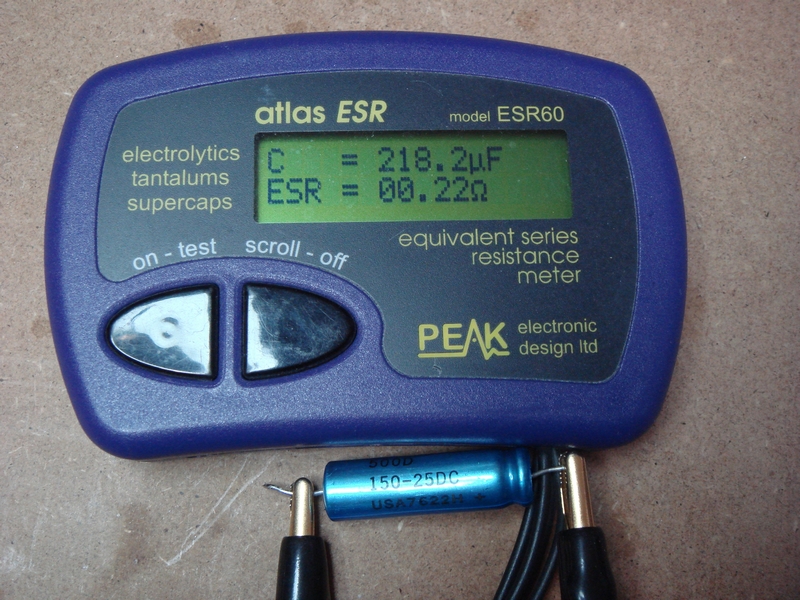

Ce condensateur de 150 uF a grandement souffert également à 218 uF.

2nd condo 150 uF.JPG (448.52 Kio) Vu 5674 fois

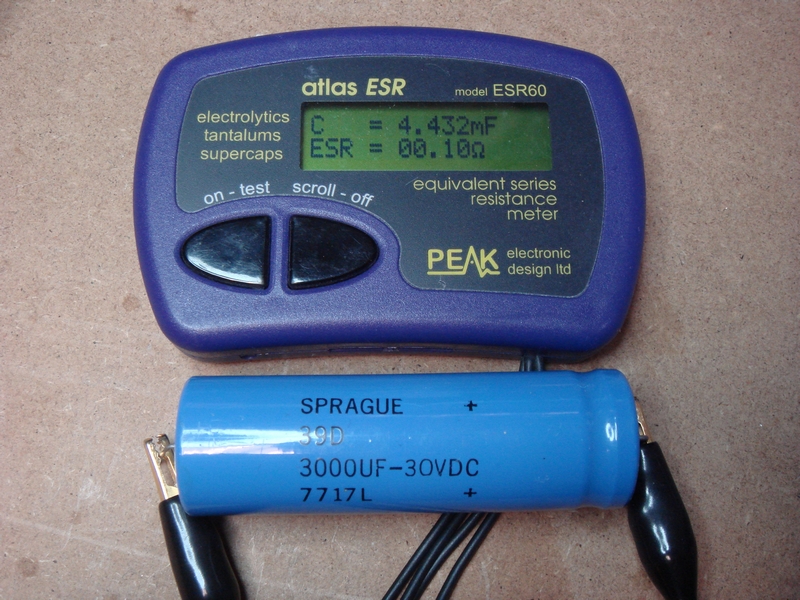

Celui-là a fortement dérivé et passera donc à la trappe.

1er condo 3000 uF.JPG (438.89 Kio) Vu 5674 fois

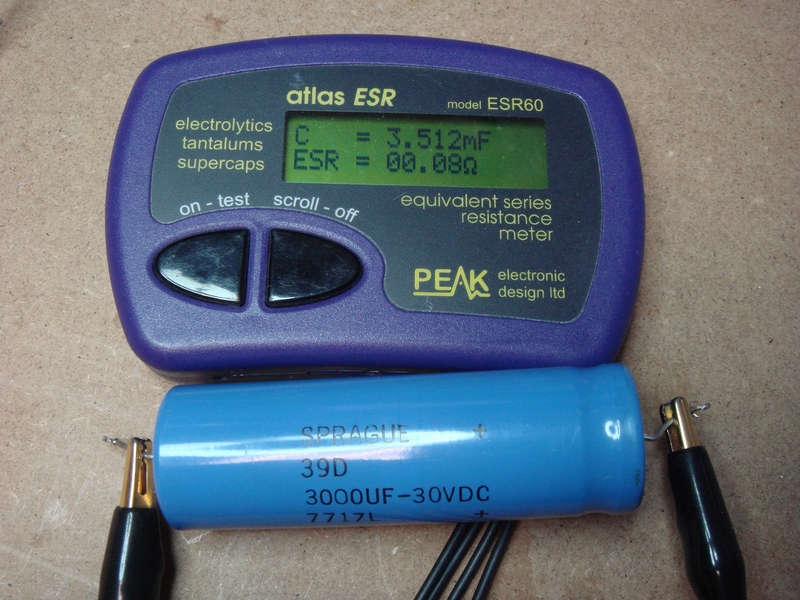

Celui-ci n'est plus dans les specs à plus de 3500 uF, l'usure est moindre mais nécessite qu'il soit changé.

2nd condo 3000 uF.JPG (434.77 Kio) Vu 5674 fois

[Madness]

Les 4 condensateurs SPRAGUE ont été remplacés par des SPRAGUE.
Le transfo toroïdal est isolé du châssis par des entretoises pour éviter toute vibration.
Ce système d'entretoises est d'ailleurs utilisé pour isoler les 2 gros transfos toroïdaux présents sur le ML-3.
Voilà cette alimentation est repartie pour de très nombreuses années de bons et loyaux services.

Condos changés.JPG (445.35 Kio) Vu 5671 fois

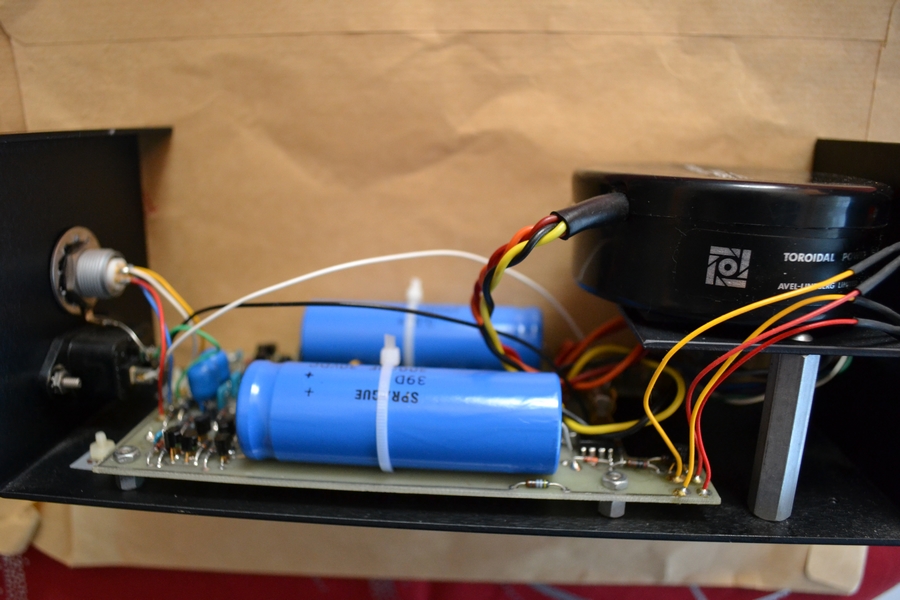

Vue de côté.JPG (391.92 Kio) Vu 5671 fois

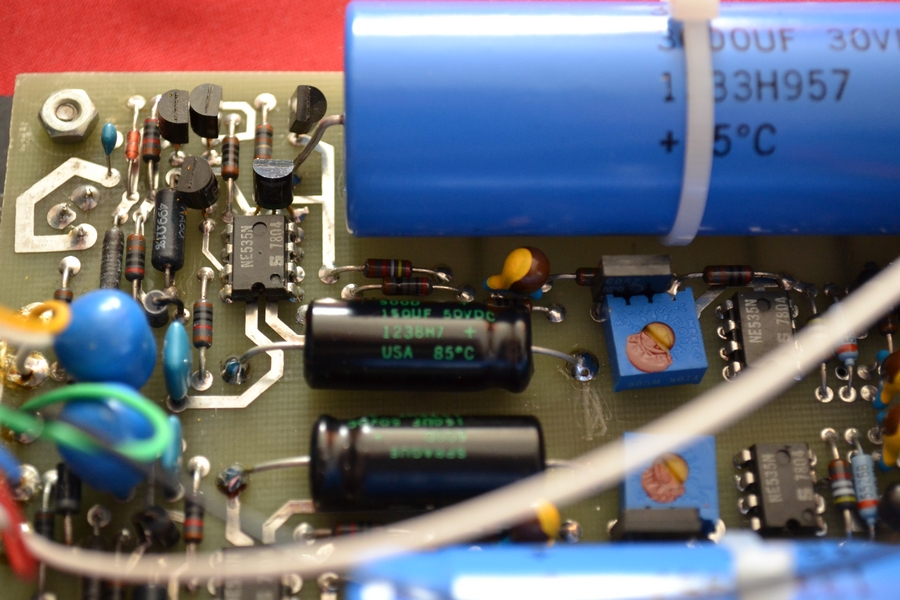

En gros plan.JPG (444.02 Kio) Vu 5671 fois

[Klemp]

Belles photos d' une remise en fonction avec des composants similaires à ceux d' origine ..

Ca vaut parfois le coup d' être patient, n' est ce pas Patrick ..

La Quête du Graal est un long fleuve tranquille

P1000399 (Copier).JPG (323.26 Kio) Vu 5638 fois

[Madness]

merci Jean.
En effet, il faut du temps et être patient.
La péniche aurait aussi besoin d'un petit coup de rajeunissement.

[Dray]

Allez, cadeau pour Audio Vintage !

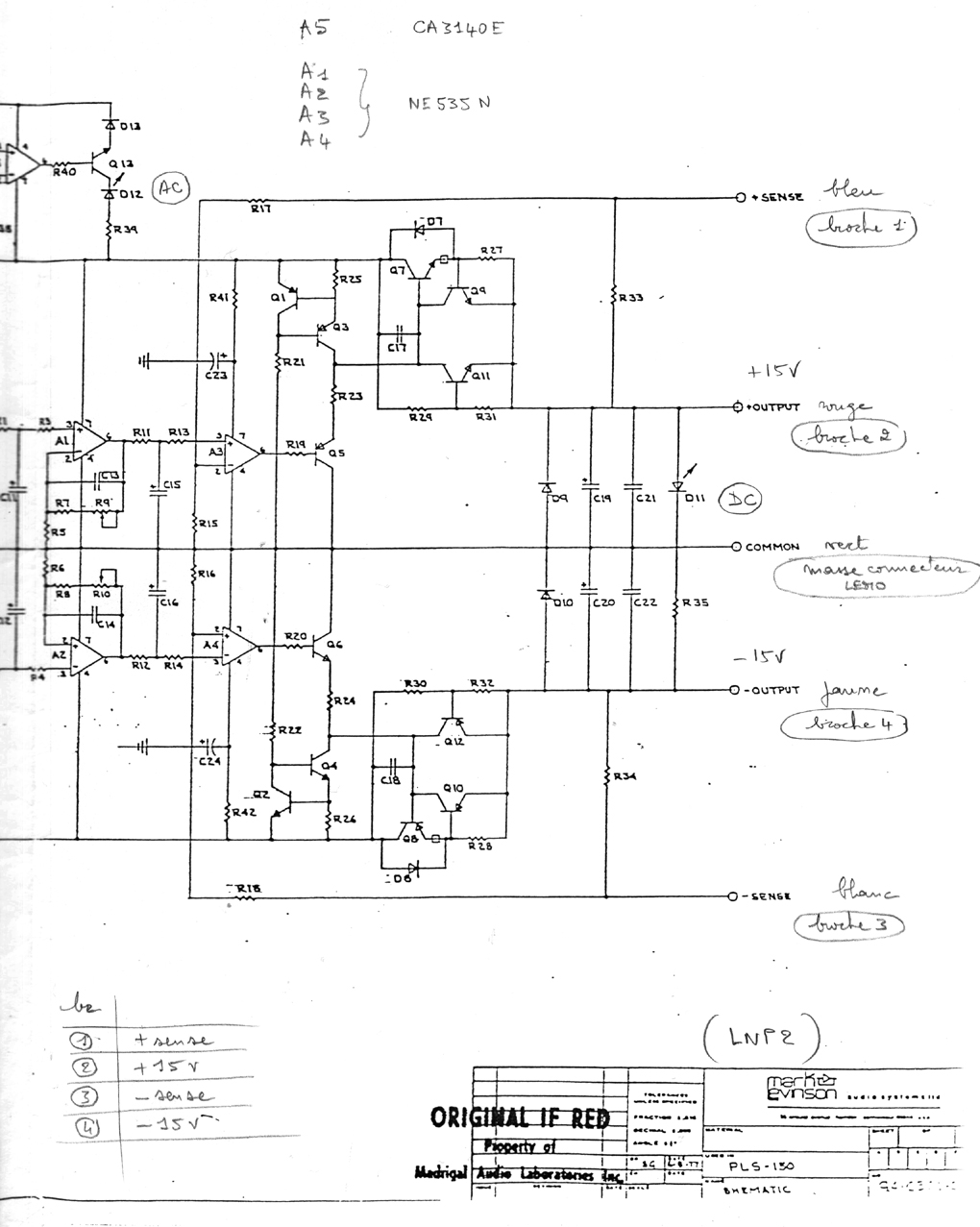

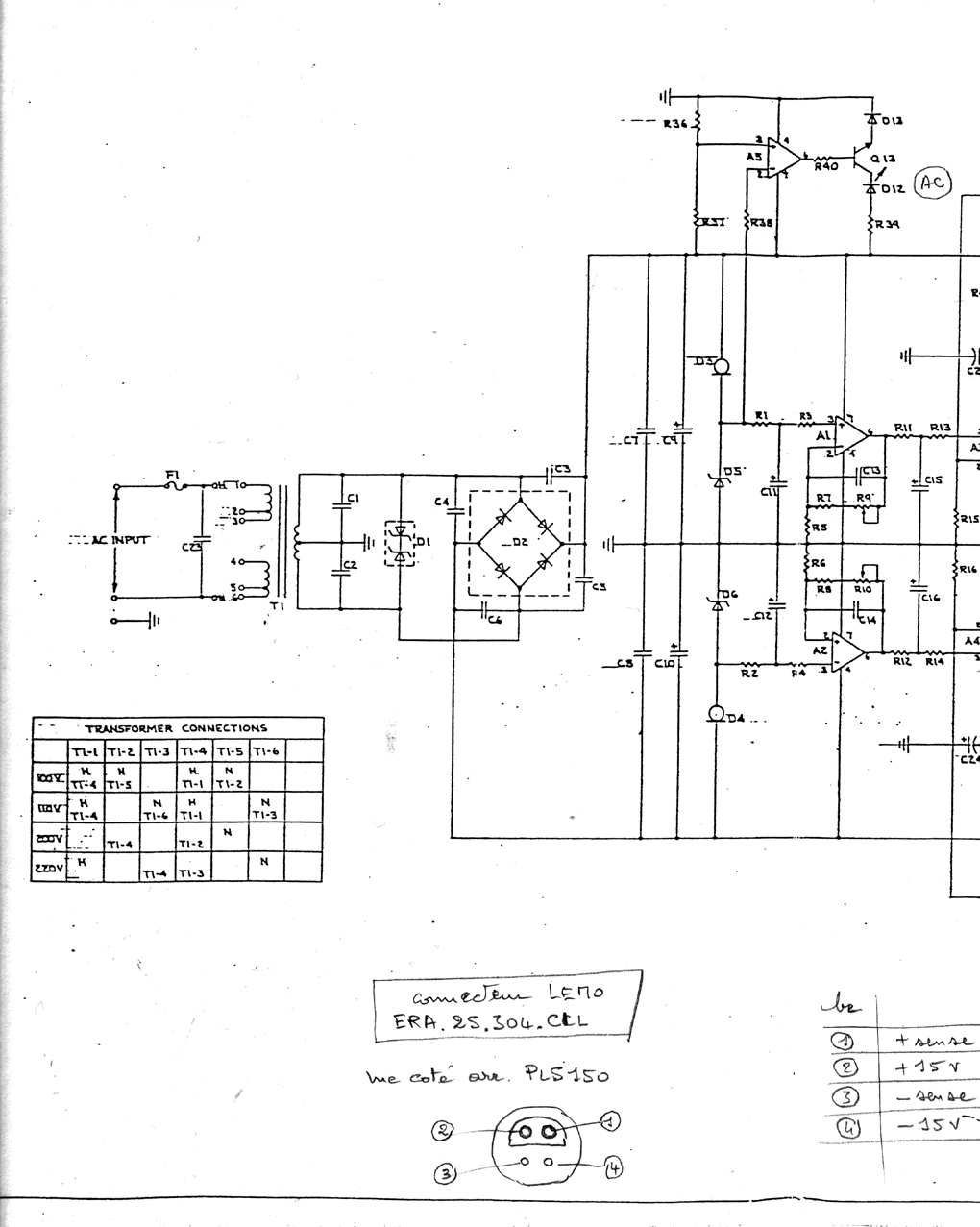

Le schéma de l'alim LEVINSON PLS-150 en 2 pages.
En espérant que cela puisse vous être utile un jour.

En fait, les préamplis ML-1 ( les LNP-2 aussi ) ont eu droit à 2 modèles d'alim différents, qui ne sont pas interchangeables puisque équipés de connecteurs différents, donc avec câble de liaison différents :
- les premiers modèles, avec une PLS-150 ( connecteur LEMO )
- ensuite les derniers avec une PLS-151( qui est une PLS-150 améliorée ), avec sélecteur multi-tensions ( corcom ), circuit-breaker et connecteur FISHER, type 104 ( je ne me rappelle plus la ref !! )

Raymond
