Les commutateurs sont parfois source de problèmes et l'état des contacts est primordial surtout sur ce type d'appareils datant de 1975 ....

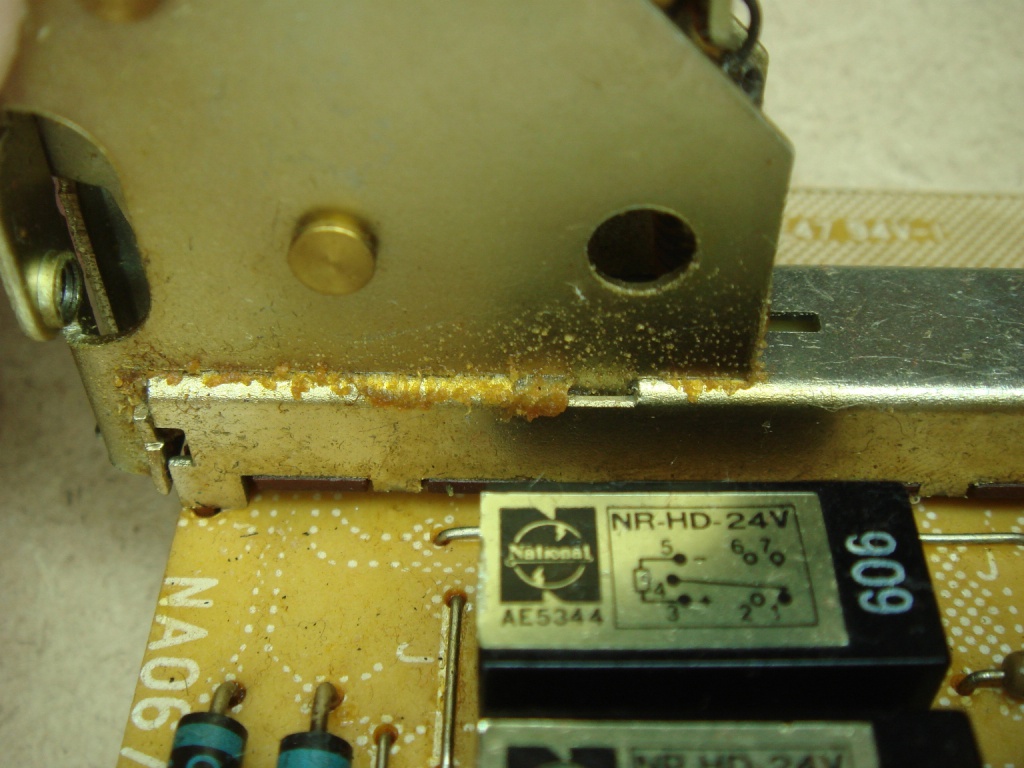

Aspect du commutateur de muting avant son démontage (très important car le signal passe par lui)
vu le "graillou" à l'extérieur ça ne doit pas être bien beau à l'intérieur !......
- 01.jpg (223.76 Kio) Vu 2282 fois

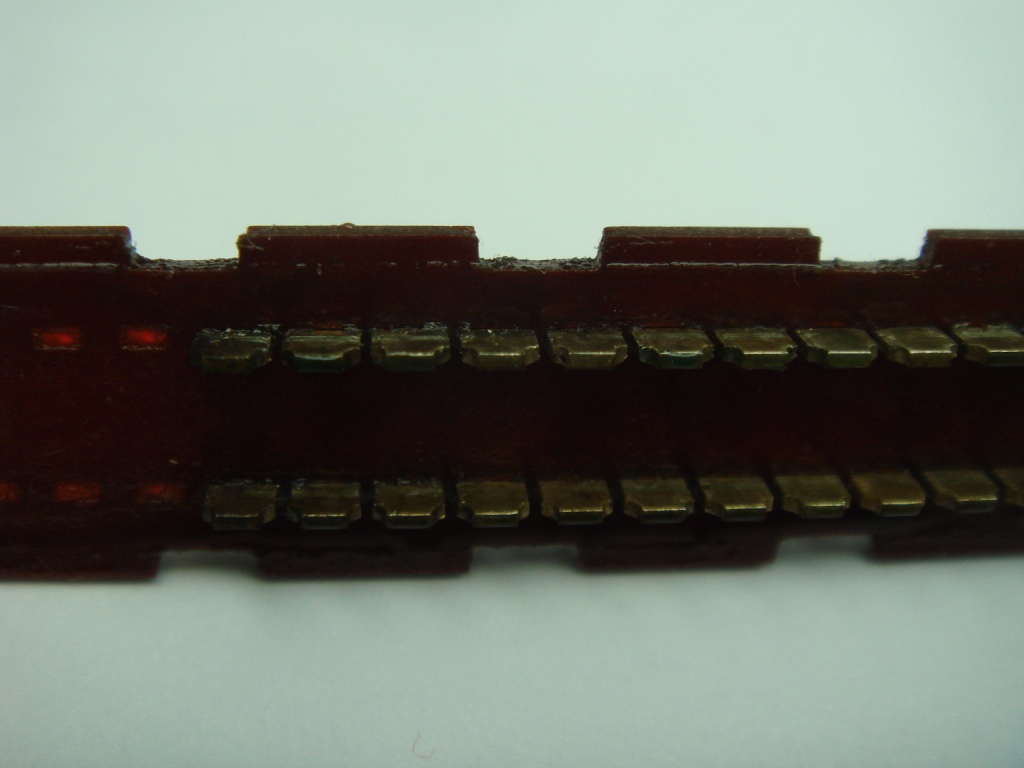

Aspect des pins de contacts un peu limite on ne peut pas ressouder par dessus ça ..
- 02.jpg (207.15 Kio) Vu 2282 fois

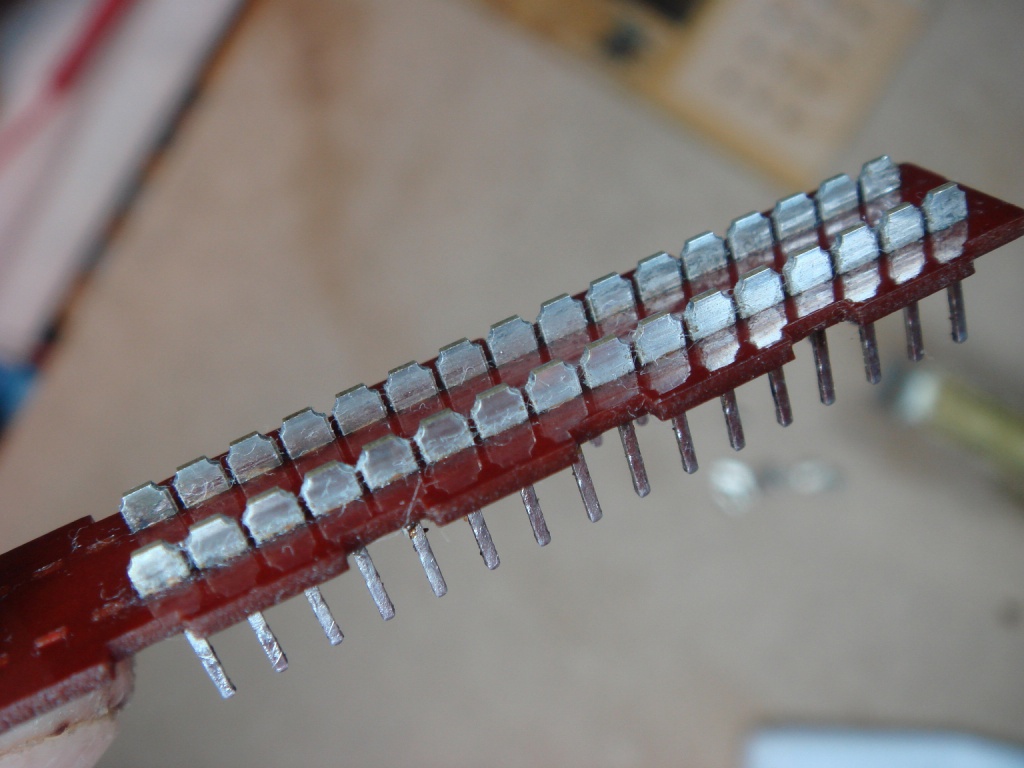

Là c'est beaucoup mieux non ?
- 03.jpg (258.86 Kio) Vu 2282 fois

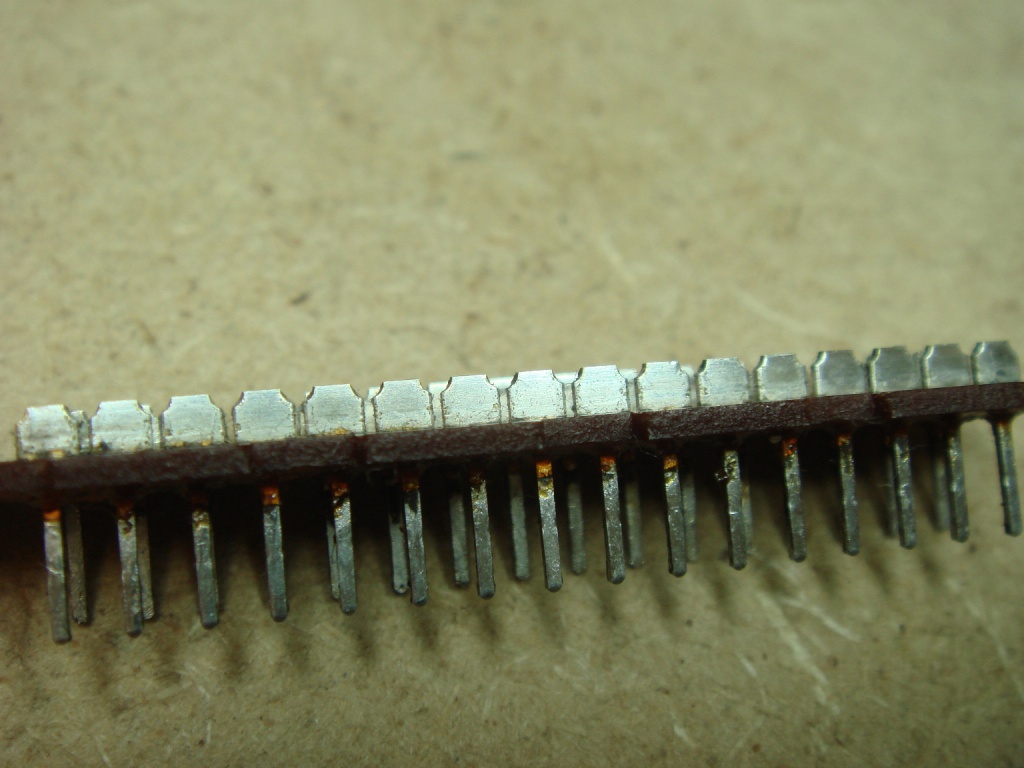

Que trouve-t-on à l'ouverture ?
- 04.jpg (129.41 Kio) Vu 2282 fois
Un vrai paquet de bouchons ! ....Pas étonnant que la valeur des contacts commutés était comprise entre 110 ohm et 140 ohm !!
la barrette désoxydée :
- 05.jpg (175.78 Kio) Vu 2282 fois
La barrette nettoyée :
- 06.jpg (181.27 Kio) Vu 2282 fois
Les précieux et très fragiles cavaliers placés aux bons endroits :
- 07.jpg (166.1 Kio) Vu 2282 fois
Commutateur remonté avec test des contacts commutés avec une valeur de 0,01 ohm ! plus de bouchons
- 08.jpg (209.4 Kio) Vu 2282 fois
Il est reparti pour 20 ans ...
Avec de tels résultats, serais-tu enclin à tenter l'expérience sur le système principal, pour le fun ?
