Schaub Lorenz Touring 70 Luxus

Les radios anciennes.
Répondre
Avatar du membre
capricorne
Membre no life
Messages : 2297
Enregistré le : lun. 18 oct. 2010 10:23
Localisation : les Vosges

Schaub Lorenz Touring 70 Luxus

Message par capricorne »

Coucou les gens ( pour ceux qui connaissent Hubert- Félix ) .


C'est ma période Schaub Lorenz , 3 en peu de temps .
Heureux aux jeux ... Vous connaissez l'adage . :)

Fabriqué de 1966 à 1969 si j'ai tout saisi . Les spécialistes me rectifieront .

3.5kgs

1prise pour magnéto / pick-up
1 prise télécommande que je possède malheureusement pas .

2 antennes.

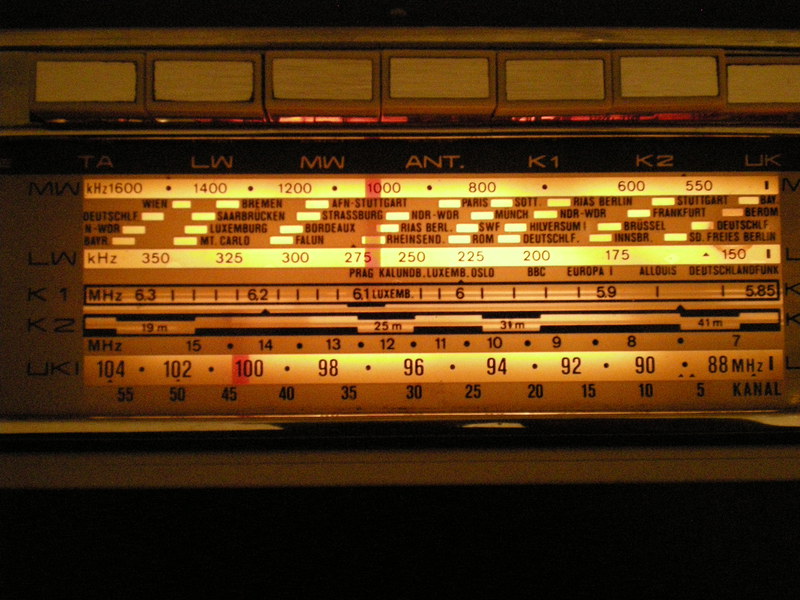

FM , PO ,GO , ondes courtes , micro ondes :whistle:
Il y a 3 possibilité de FM :
2 "mémorisables " en UK2 et UK3 et une à la volée .
K1 et K2 (peut-être pour l'Everest :jesors: ) avec "loupe sur K2 , ça affine la recherche

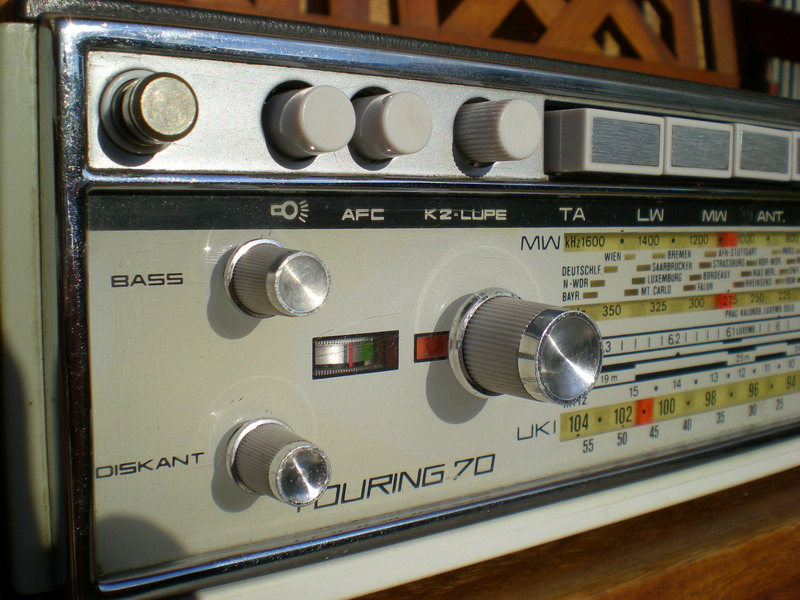

Fonction AFC afin de supprimer les stations faibles .
Un bouton permet l'éclairage nocturne .
Ect , ect .
Utilisable en radio et autoradio , ça c'est cool , grâce à un brochage pour l'alimentation par le véhicule et une prise antenne .
Il peut aussi être alimenté par 5 piles de 1.5v et sur secteur avec adaptateur 7.5 v .
Conçu comme un mini AT .

Dommage il ne fait pas le café ...

Sacré bonne conception .


Je possède aussi un T50 de 1964/65 et quel changement de design en 1 année . :ouaou:
viewtopic.php?f=77&t=42859

Si les SM vous intérèssent , ils sont dans les docs :
viewtopic.php?f=33&t=42865&p=449105&hil ... ub#p449105

Ainsi que le catalogue de 1966 posté par Rycotte. :merci:
viewtopic.php?f=34&t=26384#p296934

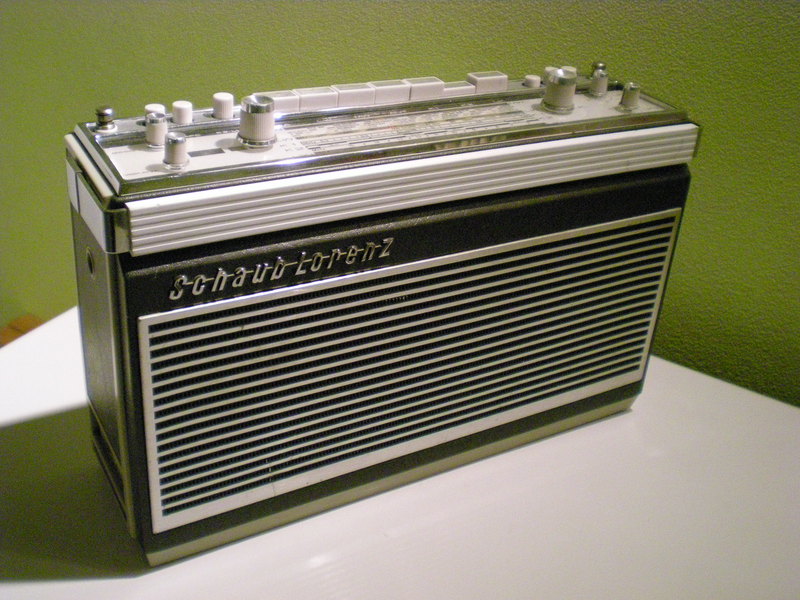

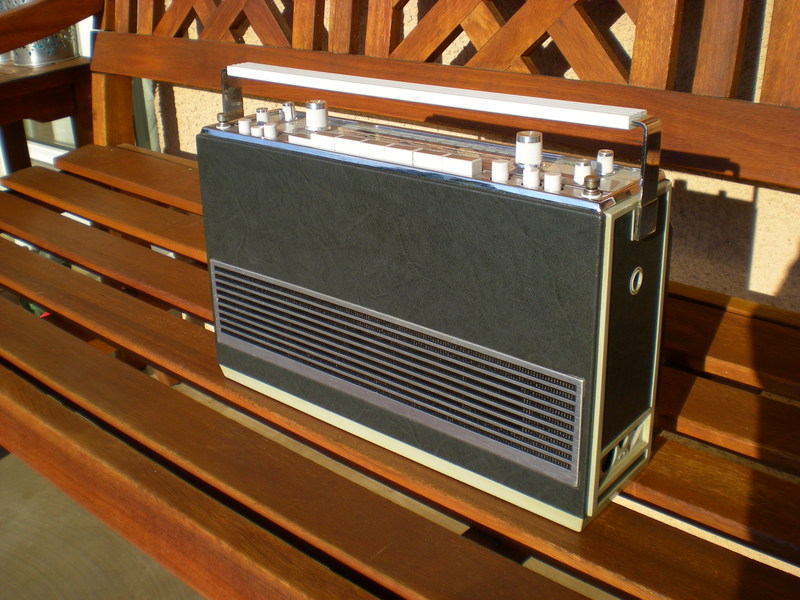

Petit tour de la propriété après nettoyage .

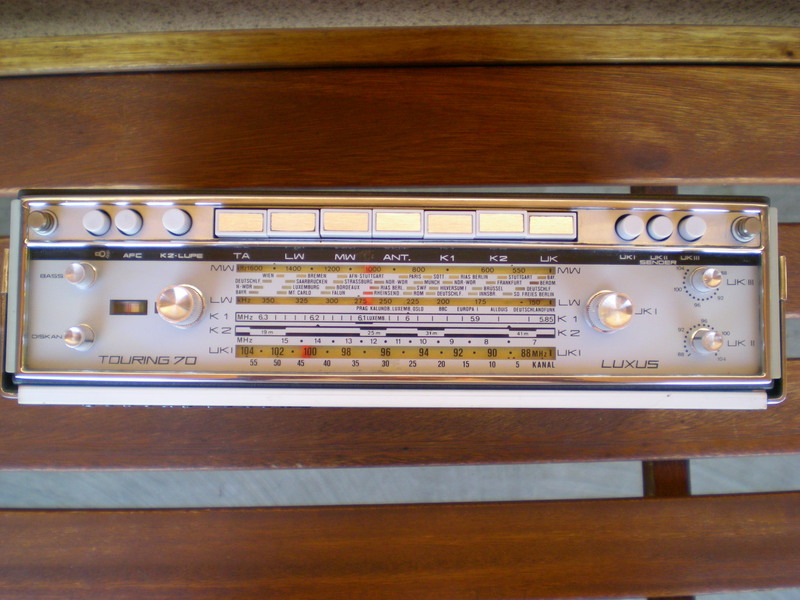

DANS SA POSITION AUTORADIO .
DANS SA POSITION AUTORADIO .

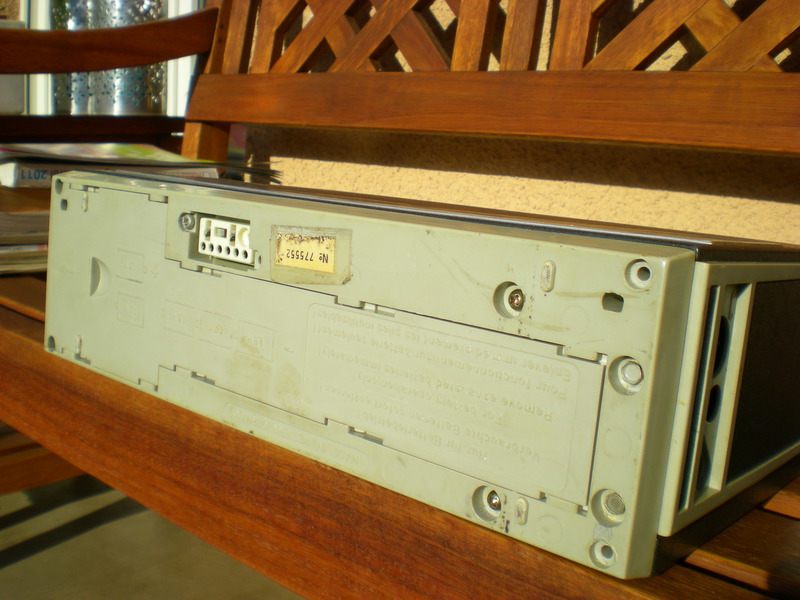

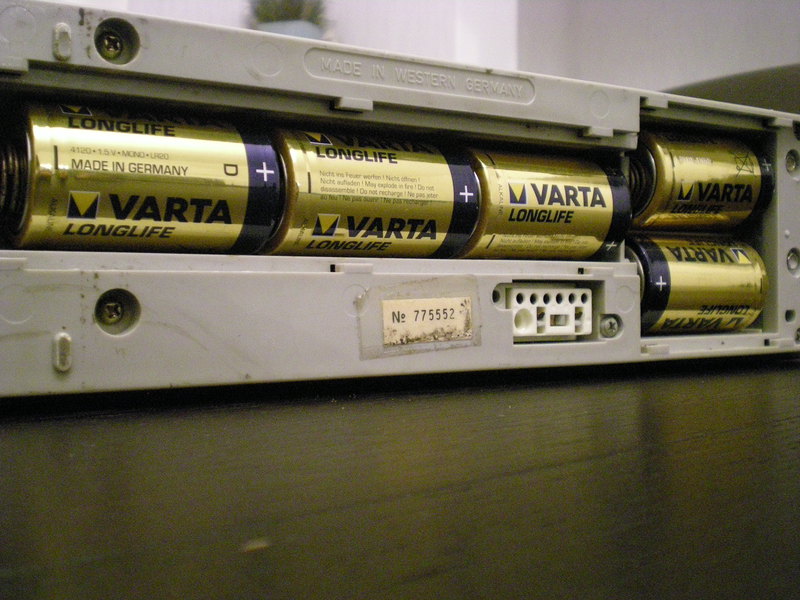

PRISE DE BRANCHEMENT ALIMENTATION  EN AUTORADIO .
PRISE DE BRANCHEMENT ALIMENTATION EN AUTORADIO .

Ce soir je retire le haut , soyez patients .
Modifié en dernier par capricorne le ven. 4 juil. 2014 06:25, modifié 2 fois.
Jean-Philippe
Avatar du membre
capricorne
Membre no life
Messages : 2297
Enregistré le : lun. 18 oct. 2010 10:23
Localisation : les Vosges

Re: Schaub Lorenz Touring 70 Luxus

Message par capricorne »

Prise alimentation secteur , Prise casque et prise magnétophone ou pick-up .

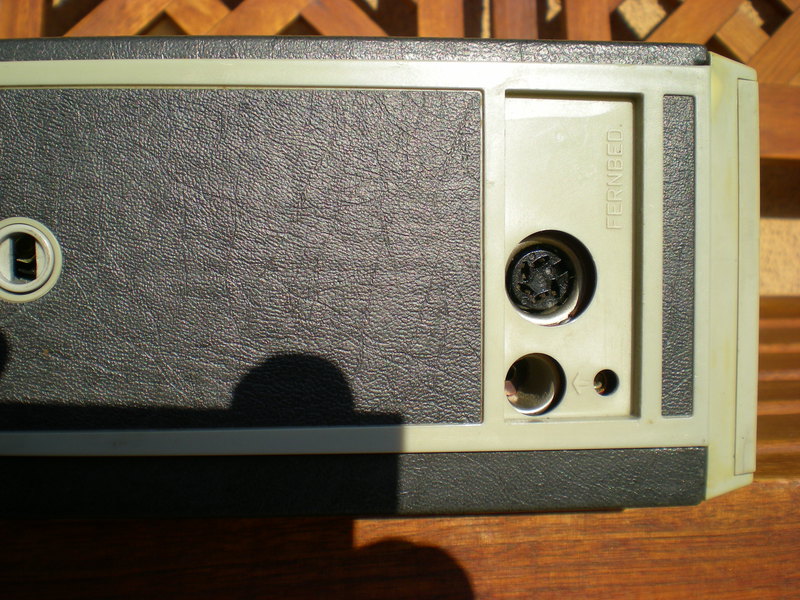

Prise antenne du vehicule et prise pour une télécommande .
A gauche la fixation pour le montage dans une voiture .

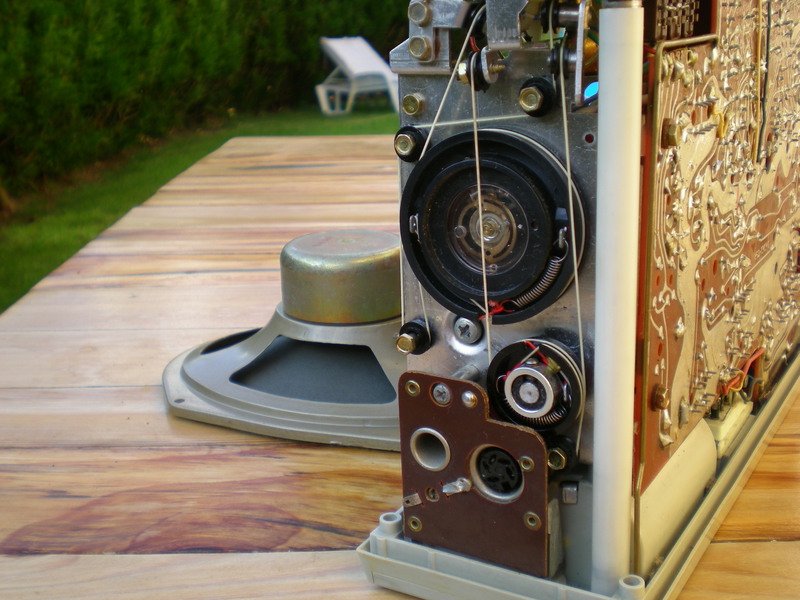

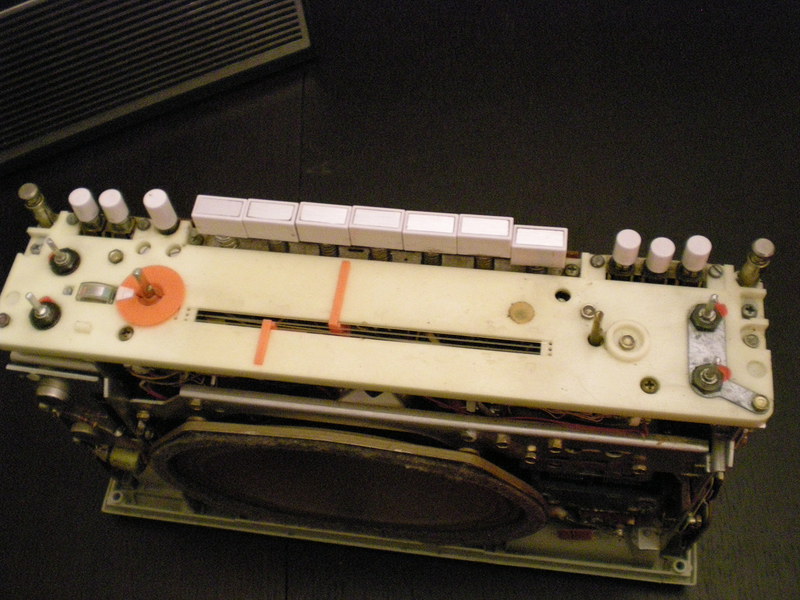

Commençons le strip tease .
Jean-Philippe
Avatar du membre
capricorne
Membre no life
Messages : 2297
Enregistré le : lun. 18 oct. 2010 10:23
Localisation : les Vosges

Re: Schaub Lorenz Touring 70 Luxus

Message par capricorne »

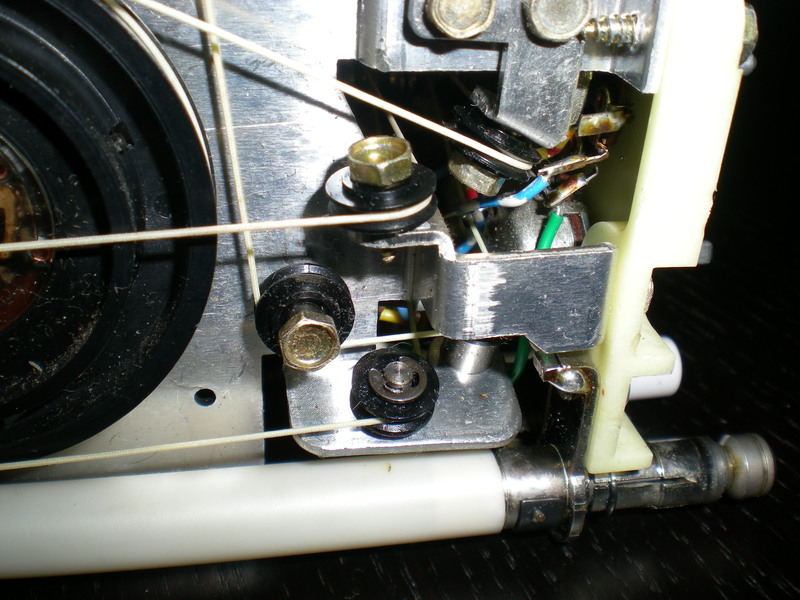

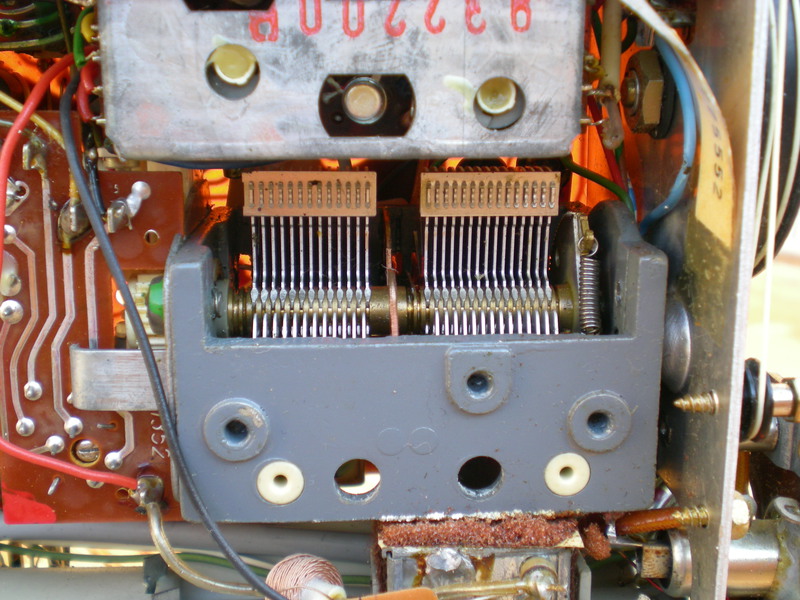

Pour dégripper le cv il faut démonter ces parties . :stress:

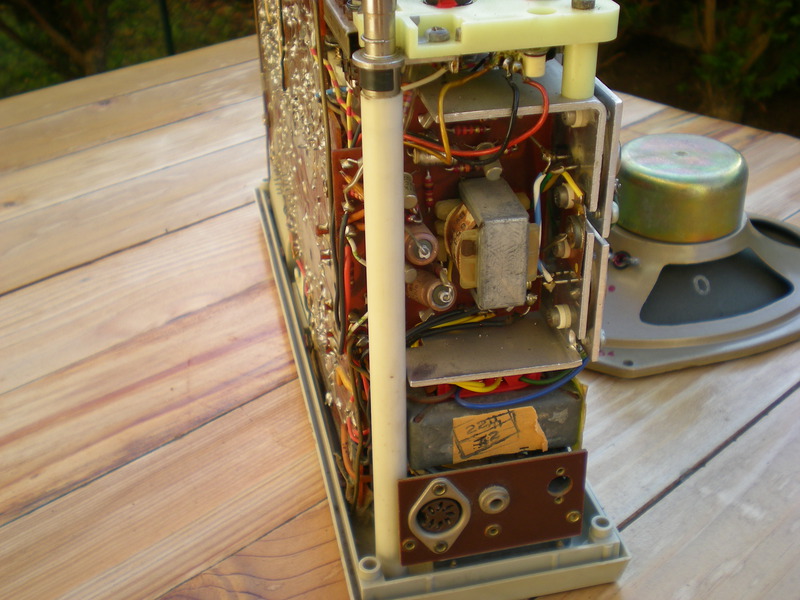

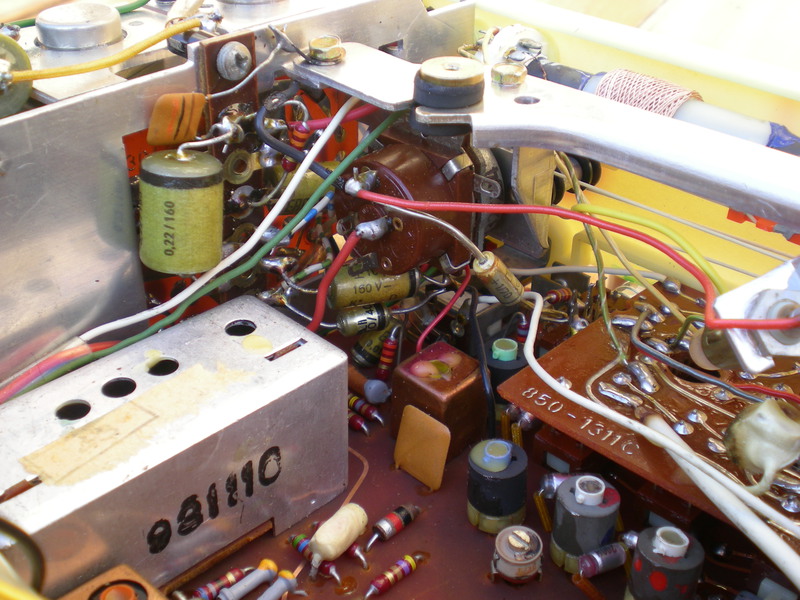

Vue sur les differents transfos .

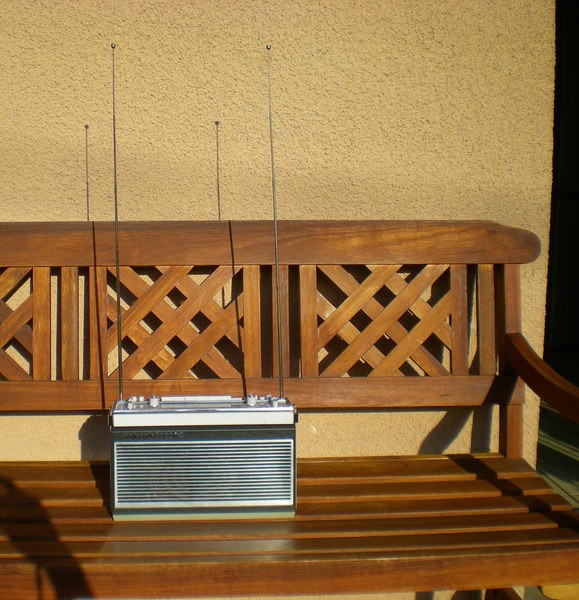

ANTENNES DÉPLOYÉES A L'ÉCOUTE DU MONDE .
ANTENNES DÉPLOYÉES A L'ÉCOUTE DU MONDE .

Après retour maison , nettoyage , dégrippage cv ,mise en place des piles , verif des specs .

Essai .

Sur les différentes gammes , il y a une très bonne réception .C'est précis .
Les ondes courtes sont même fonctionnelles .On capte surtout les pays de l'est , une station espagnole et divers autres pays mais pas de station française .
La bande passante du hp semble plus étendue vers le haut que sur le T50 .

Essai en voiture (sacrée épopée :mdr: ).
Il fonctionnait sur piles .
Cela capte toujours .

C'est un poste de fort bel qualité . J'adhère .
Jean-Philippe
Avatar du membre
Chambi95
Super membre
Messages : 967
Enregistré le : lun. 15 avr. 2013 14:02

Re: Schaub Lorenz Touring 70 Luxus

Message par Chambi95 »

Voilà un très très beau poste, très bien construit ! Bravo !
TD : Dual 1015&1209 - Elac 16&770 H - Garrard AP 76&990B - Philips GA 202 - Braun PS600
Amplis : Dual CV 62 - Scott 420 A - Scientelec Club
Tuners : Dual CT 19 - Denon TU 450 L - Scientelec Club
AT : Grundig RTV 820 Hifi - Graetz Form78 HiFi
Avatar du membre
VIOCTOR
Membre honoraire
Messages : 105
Enregistré le : dim. 13 mars 2011 22:34

Re: Schaub Lorenz Touring 70 Luxus

Message par VIOCTOR »

Très bel appareil, bravo.
Il semble que ce soit un peu une caractéristique de la marque les 2 antennes.
studer
Membre éminent
Messages : 1356
Enregistré le : dim. 3 janv. 2010 10:07

Re: Schaub Lorenz Touring 70 Luxus

Message par studer »

:hello: superbe transistor a collectionner et preserver ils en valent la peine !! le son est excellent bravo capricorne :genial:
Avatar du membre
capricorne
Membre no life
Messages : 2297
Enregistré le : lun. 18 oct. 2010 10:23
Localisation : les Vosges

Re: Schaub Lorenz Touring 70 Luxus

Message par capricorne »

studer a écrit ::hello: superbe transistor a collectionner et preserver ils en valent la peine !! le son est excellent bravo capricorne :genial:

:hello:

Si tu en possède , je serais curieux de les voir sur le fofo . ;)
Jean-Philippe
Avatar du membre
Charly
Super membre
Messages : 543
Enregistré le : mer. 14 déc. 2011 13:55
Localisation : 78

Re: Schaub Lorenz Touring 70 Luxus

Message par Charly »

Bonjour,

Il est magnifique celui-là !!! Encore une belle remise en route :yes!:

Charly
Avatar du membre
Berurier
Membre no life
Messages : 2222
Enregistré le : jeu. 29 juil. 2010 13:06
Localisation : 38, la campagne !

Re: Schaub Lorenz Touring 70 Luxus

Message par Berurier »

:+1:
Très très joli !
C'est assez rare finalement ce genre d'appareil
Je n'en croise jamais en broc et peu sur les sites d'annonces.
Tu as bien de la chance
Thierry
Je cherche : 1 moteur 288C (j'y crois ;) )
Wagtbtoobz

Re: Schaub Lorenz Touring 70 Luxus

Message par Wagtbtoobz »

Bonsoir,

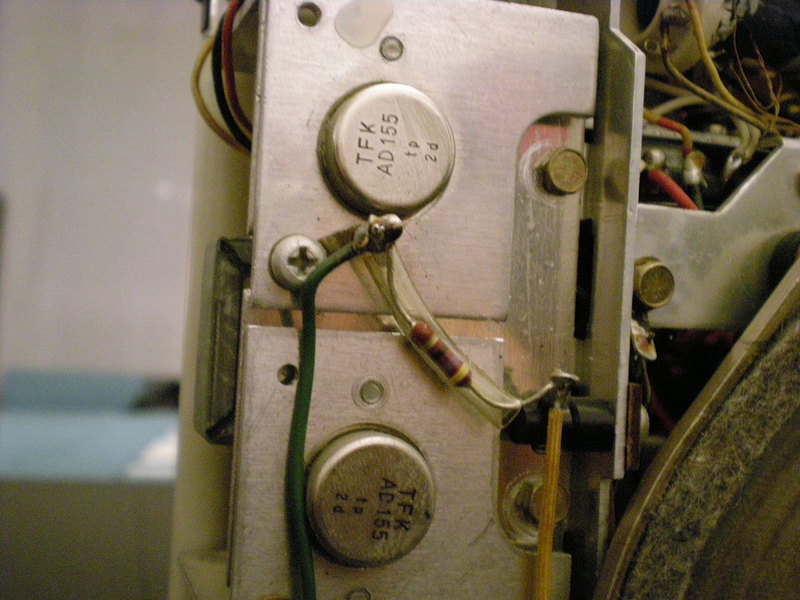

Tes photos m'ont fait passer à l'achat , je viens d'en recevoir un d'Allemagne, presque le même, disposition différente même haut parleur avec ses 2 énormes trans au Ge AD155 en sortie, son transfo push-pull , son driver à transfo également, un ampli à 3 étages seulement ... là il sort du lessivage pour un décapage qui était nécessaire :yes!: Belle fabrication en effet :mossieurpropre:
schaublorenz (Copier).JPG
schaublorenz (Copier).JPG (257.51 Kio) Vu 5673 fois
Je viens de le bidouiller pour l'améliorer , l'alim ronflait (chimique raide mort )... et maintenant c'est du miel .
