KLH model 17

[Unic]

C'est ricain, en effet.

[Unic]

Pas le bon modèle, Jérémy.

[damien]

KLH 17

[Unic]

KLH 17

Bravo !

Ce sont bien des KLH Model Seventeen !











Toper pour pas très cher.

[Unic]

Quelques infos sont dispo sur cette page :
http://www.classicspeakerpages.net/libr ... seventeen/"
Dont la brochure, et une pub de 1965.

[url=ttp://reho.st/http://www.classicspeakerpages.net/_Med ... 7ad-2.jpeg][/url]



Un site à ajouter à vos bookmarks :
http://www.classicspeakerpages.net/"

[Unic]

:helloman:

Pour finir la présentation de ces KLH model Seventeen, voice les photos que j'avais pris lors de l'inspection interne.



HP fréquences basses (LF) aucune référence, aimant carré. Suspension tissu enduit.


HP fréquences hautes (HF), tweeter, idem aimant carré. Suspension tissu enduit.

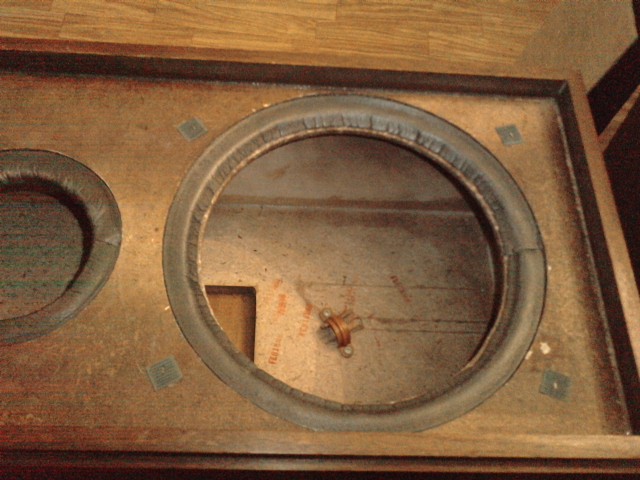

Rembourrage interne : type laine de roche, avec un tissu blanc en protection des HPs.


Idem pour le tweeter.


Le filtre est assez basique. Son schéma :


Son installation est un leste. Condos type "Elcap" de marque Temple.


Ayant encore quelques 37 condensateurs PIO de 2uF@160V en stock, vous vous doutez de se qui va arriver.


Détails des caches et des tissus. J'adore ce lin ; je pense adopter le même type pour la réalisation de caches pour mes Sampan 310.


Je les ai mises en pension chez mes parents, associées à un NAD 3030.
Elles sont très agréables à écouter.

[capricorne]

:helloman: Pédro ,

de quelle année sont-elles .

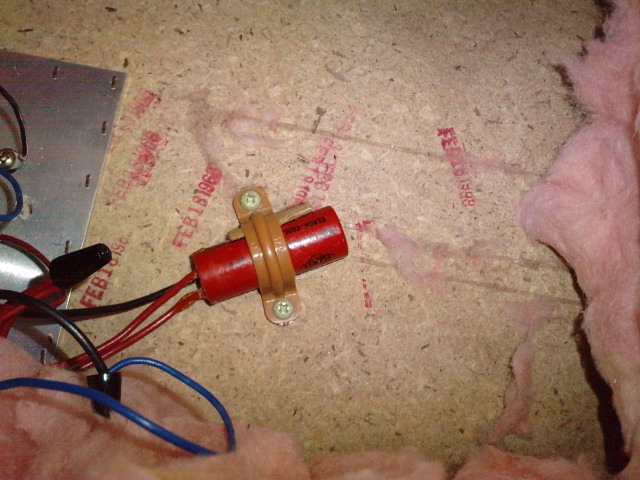

Celles que j'ai récupéré sont du 18 fevrier 1968 .
Difficile de rater la date .

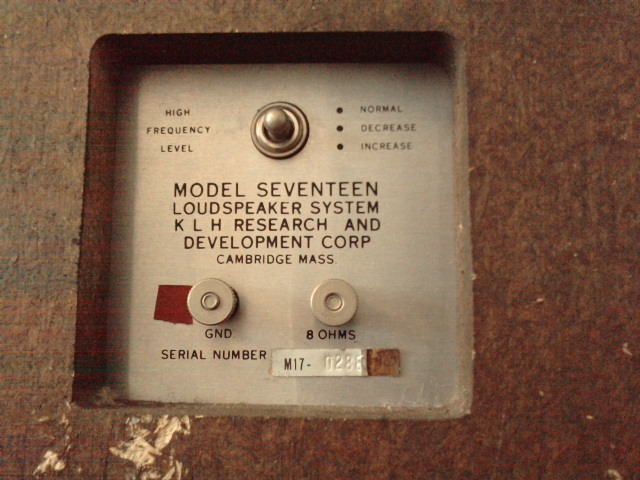

Petites différences avec les tiennes , la plaque AR , les condos , et les résistances sont marquées Bradford ,la classe .!!!
Il n'y a pas de n° de série sur les tweeters




Je suis seulement en train de les ouvrir pour les rénover , donc patience pour le CR .

PS: certains devraient éviter de se lancer dans le branchement des filtres .
Je vous laisse chercher l'erreur ...
Indice : les deux fils à gauche fixés sur le bornier sont les fils du large-bande , ça c'est normal .

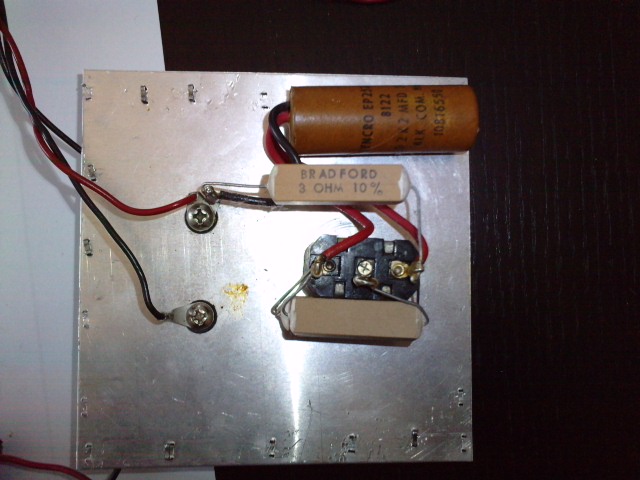

1 PARTIE DU FILTRAGE DU TWEETER.


DEUXIÈME PARTIE DU FILTRAGE DU TWEETER.


[capricorne]

Petite suite .

Refection des filtres .
Les résistances étant parfaites pas de changements .
Les condos , ce n'est pas pareil .

Sur l'enceinte qui fut "modifié à l'époque , les deux condos sont HS .
Fabrication d'un support à l'aide d'une plaque d'essai (astuce donnée sur le forum par Stéphane ou Jean-Luc , désolé je ne trouve plus le post ).
Remplacement du condo 2x4µf par 4 condos 2µf .
Le 2x2µf par 2 condos 2µf .

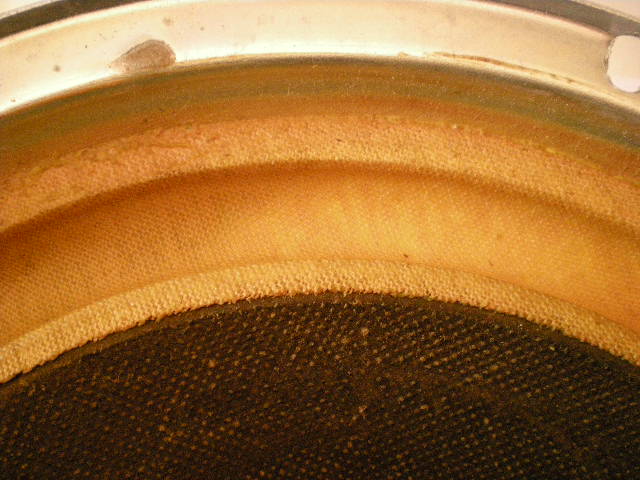

Refection des suspensions des large-bandes.
Ce n'est pas évident sur la photo mais le latex manque par endroit .


Direction le magasin de loisir . Achat de latex jaune et voilà le résultat 2 couches plus tard .
J'avais peur que la suspension ne raidisse mais non , ce latex est prévu pour rester souple et accepte de forte élongations .


J'attaque l'ébenisterie cet après midi .

[capricorne]

Petite suite .

Les nouveaux condos montés dans l'enceinte . La platine est découplé par un bloc de mousse . Vous noterez au passage les vis en laiton .



Le montage du bornier n'étant pas étanche d'origine , je l'ai monté au silicone + deux couches de bitume qui l'empèche de résonner .


Nettoyage de l'ebenisterie .

J'ai passé près de 5 heures à les décirer et décrasser .

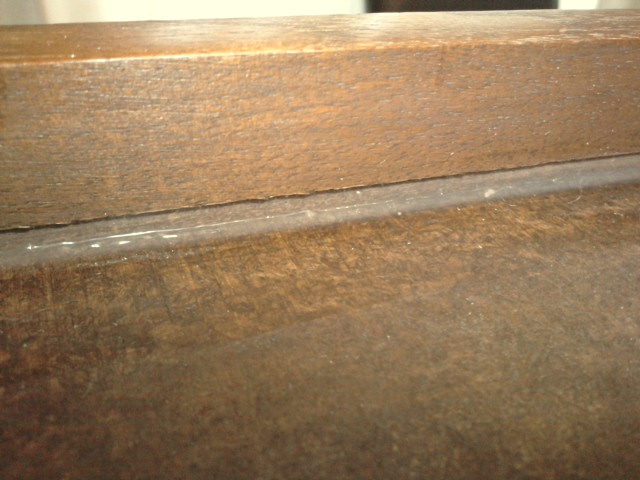

L'étancheité sur une des enceintes était nulle , j'ai donc du recoller la caisse .



Pose d'un joint à la place de la pâte d'origine qui avait durcie (tu m'étonnes ).


[Unic]

Une réfection minutieuse. Bravo !
