DIY autour du tandem Altec 806A-H811B

[LeTOF]

justement, comme on a un projet relativement similaire avec Damien, On va réaliser une caisse "d'essais" commune aux 2 projets en partant du sien car on connait les paramètres de ses HP et on va partir sur une base connue puis essayer de trouver le bon compromis d'event (surface/hauteur)
en créant un système d’évent réglable suivant ces 2 paramètres.
Par contre, une autre question: je comprends l'importance de la surface d’évent mais qu'apporte la longueur de ce dernier?

C'est la surface qui te donne le niveau sonore , un évent de petit diamètre rayonne peu d'énergie alors qu'avec une surface importante tu peux facilement doubler le niveau dans le bas.
La profondeur elle détermine l'accord en fréquence , court accord assez haut (limite ça protège le HP des grosses excursions) , long accord bas en fréquence mais également un risque d'excursion importante pour le HP si fréquence trop basse ...
C'est la qu'il vaut mieux s'aider avec un logiciel ou sur des sites spécialisé pour avoir au moins une base quitte à optimiser ensuite.
Évidemment la profondeur augmente également avec la surface ...
En gros si tu as un accord à 40hz avec 1 seul tube de 100mm de diamètre par 120 de profondeur , l'accord ne sera pas du tout le même avec 2 évents (ou une surface double) de même profondeur.
Tu devrais tenter quelques simulations sur winisd ou sur le site de D.Petoin .
C'est illustré tout au moins pour les courbes .

[Petitloup54]

merci pour ces explications. En effet, l’acoustique est une science assez complexe

[phil du 95]

merci pour ces explications. En effet, l’acoustique est une science assez complexe

Bien oui !c'est bien vrai !! (sans moquerie aucune .)

[lenicky]

En faisant court et pour compléter ce qu'a dit LeTOF, on abaisse la fréquence de l'accord en accroissant le volume de l'enceinte, ou alors en allongeant le tube d'évent, ou bien en diminuant la surface d'évent.
Donc, si tu augmente le volume de ton enceinte, il te faudra racourcir les évents pour retrouver le même accord. Je ne pense pas qu'il faille chercher à accorder plus bas que l'origine.

[LeTOF]

ce genre de HP n'est pas prévue pour descendre bas ....

[Petitloup54]

je comprends mieux l'importance de chaque paramètres. Je pense qu'on va commencer par réaliser la caisse de Damien avec un évent modulable. J'en profiterai pour faire quelques essais avec mon HP. Suivant le résultat, je jouerai la sécurité en partant sur la base des Onken Harmo Ballade (qui ont des dimensions très proches et un volume interne identique) et en partant sur les mêmes dimensions d'évent que l'origine. J'avais aussi pensé (comme certains me l'avais conseillé) modifier les caisses d'origines en sortant les pavillons pour les utiliser verticalement mais je préfères ne pas les toucher et les mettre de coté au cas ou un jour je veuilles les remettre d'origine(changement de pièce d'écoute?)

[Petitloup54]

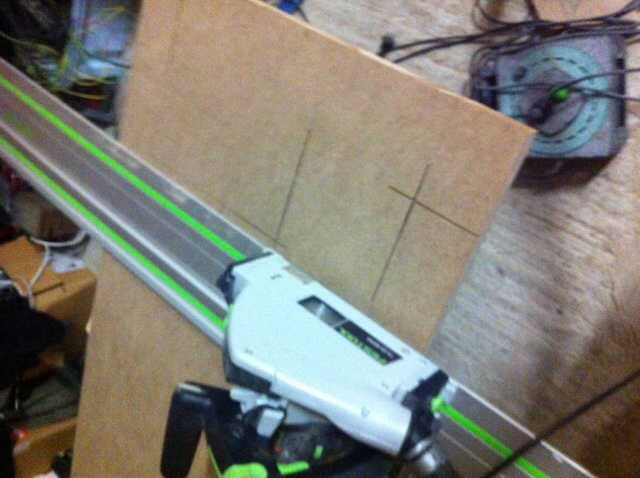

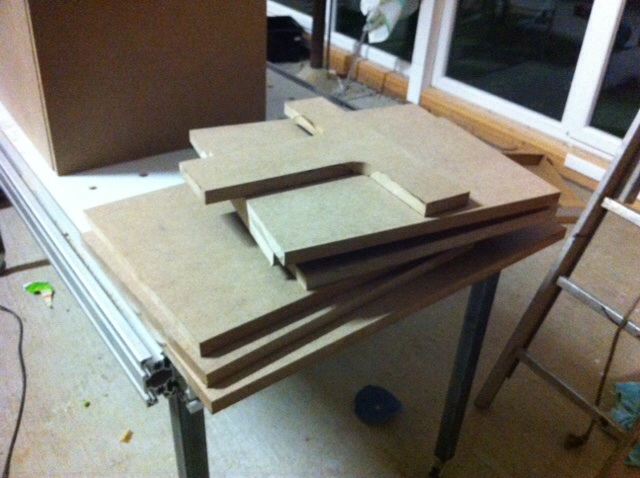

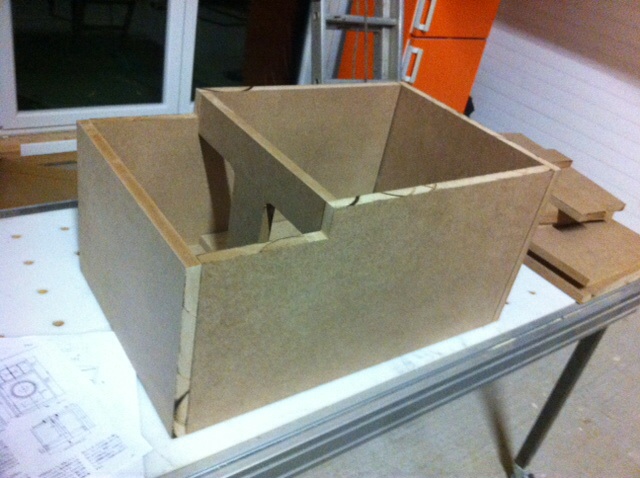

Ça y est, le puzzle de mes caisses est prêt! Je suis parti sur les plans exacts des Onken harmo ballade.(en jouant uniquement sur les events). ce soir on attaque, avec Damien, le montage de nos caisses (base 614 modifiées pour lui). L avantage d avoir fait 2 projets différents, c est que ça nous permettra de tester nos éléments dans les 2 caisses respectives.

[Petitloup54]

Les filtres d'origine ont également été contrôlés (merci Damien), et les condensateurs commandés

[damien]

Super Fred!
Elles ont sensiblement le même format finalement non?

[Petitloup54]

Oui, juste un peu plus large et moins haute mais le volume est quasiment identique.
