Marantz PM400 / ST400L / SD3000

[pvphil]

Bonjour,

Aujourd'hui, la chérie d'un de mes fistons m'a demandé si je pouvais dépanner la chaîne de ses parents.

J'ai pensé que quelque photos vous feraient plaisir....

Me voilà donc avec ces 3 appareils dans l'atelier.

Il s'agit d'un ensemble Marantz de 1980, composé de l'ampli PM400 ( déjà présenté sur le site) 2x36 watts / 8Ω , du tuner ST400L et d'une platine K7 SD3000.

À noter, le tuner s’éclaire en blanc et le curseur de fréquence est doublé d'un affichage digital. C’était too much à l'époque.




On remarque le format spécifique de la connectique secteur à 2 plots parallèles, sur l'ampli ( comme sur certains Revox par exemple)




Ces appareils pouvaient être équipés, ou pas, de poignées type rack, ça devait faire pro à l'époque.




Je me souviens bien de cet ampli. Dans les années 80 un copain en avait acheté un.
Il ( l'ampli, pas le copain) ne m'a pas laissé un souvenir terrible. C’était trés mou et plus que très très moyen.




Un coté positif, le dessous ( en isorel ) qui, une fois démonté, permet l’accès au-dessous du pcb. Pratique pour faire les mesures sous tension.




Les pb sont les suivants. La chaîne n'a pas servi depuis très longtemps, c'est cracra ( nicotine) , un canal de l'ampli est muet, il y a plein de faux contact un peu de partout et le lecteur de K7 est HS.

Bon, ça va tranquillement m'occuper une paire d'heures.

Bon dimanche,

[pa@pa74]

Phil,
Toujours sur le pont,même le dimanche.

[VENANCE]

Il n'arrête jamais le Philippe...

[Spide]

Merci pour ta présentation !
Je rejoins ton avis sur cet ampli que j'ai possédé (sans être ton copain de l'epoque ) Seule l'utilisation du Loudness pouvait un peu modifier la chose.
Dans ma chaîne il y avait eu 2 erreurs grossières, cet ampli et les enceintes Siare DLK 200
Tiens j'aurais pu alimenter la rubrique "Votre plus grosse boulette (s)" avec ça

[pvphil]

bonsoir les amis et merci

Petit compte rendu de cet après midi ....

Tout d'abord du coté de l'ampli.

Il y avait une voix muette, des faux contacts et un buzz , genre masse en l'air....

Enfin, après 2 h de reprise de soudures, nettoyages des commutateurs de sources, des potars etc etc ...

Voilà, la 2eme voix est revenue :




Nettoyage des boutons, poignées, façade avec les grands moyens, trop cracra :




Sur le dessus du capot, vous remarquerez un morceau de fil bleu de 5 cm, il était soudé ( archi mal !!!) avec un côté en l'air, sur un picot point chaud de la carte volume.

C'est lui qui était la cause de la ronflete 50 Hz.

Après avoir lu le schéma dans tous les sens pour chercher où mettre l'autre bout, j'ai fini par comprendre que c’était obligatoirement un oubli d'un précédent dépanneur...

Et une fois remonté tout propre et sans faux contacts cette fois-ci :




Concernant le tuner, je pensais faire juste un nettoyage, mais non, c’était trop facile ....

Une vue d'ensemble :




Une sacrée roue d'inertie :




Un CV tout riquiqui :




Après la recherche d'un faux contact, le voilà, c'est ici presque invisible. Soudure cassée :




Pour lui :




J'ai aussi remplacé ce fusible de 2 A rapide, installé à la place du 800 mA temporisé préconisé !:




Manifestement, une intervention a déjà été (mal) faite ici il y a longtemps ( avec un fer gâchette 100 W surement ) :




Et effectivement, le transfo n'est pas d'origine. Le précédent a surement dégagé à cause du sélecteur sur position 110v... :




Une fois les soudures refaites et l'ensemble nettoyé , le voila tout propre et parfaitement opérationnel :




Voici la couleur de l'eau après le nettoyage des façades et les boutons des 2 appareils, incroyable non ? ....:




Je pense que j'ai mérité un petit remontant ( un petit Damoiseau par exemple...) avec ce disque fantastique de Gene Harris " Alley Cats" :




Je regarderai la platine K7 une autre fois, c'est suffisant pour ce dimanche après midi.

Bonne soirée.

[phil du 95]

Un sacré boulot ! bravo à toi et à tes recherches ..

[Oupol]

Chouette travail et compte rendu,

Tu n'as plus qu'à recaper l'ampli et le tuner et les régler, ce serait dommage de les rendre comme ça à la belle famille de ton fils.
Non je blague

[billouk]

Merci pour le partage, c'est toujours un plaisir de lire de tels comptes rendu comme celui-là.

[Klemp]

Félicitations pour ton courage Philippe, il faut oser s' attaquer à des choses pareilles

[pvphil]

Bonsoir,

Merci à tous.

Ce soir après le boulot, suite et fin de cette petite, et tranquille, remise en route.

Le coté interne de la platine K7 SD3000 . Assez classique pour l'époque et le strict minimum coté nb de têtes et de moteurs :




Bien sûr, toutes les courroies sont "liquides", complètement "pégueuses" et les graisses, elles, sont "solides" ! :




Et voilà, après un bon passage au Vigor, une platine K7 toute jolie.
Dommage, pas d’éclairage du compartiment, ni de la fenêtre entre bobines de la K7 :




Pour le plaisir, voici l'ensemble tout propre et assemblé.
On peut dire que c'est mint ! Et pas une rayure non plus sur les capots :

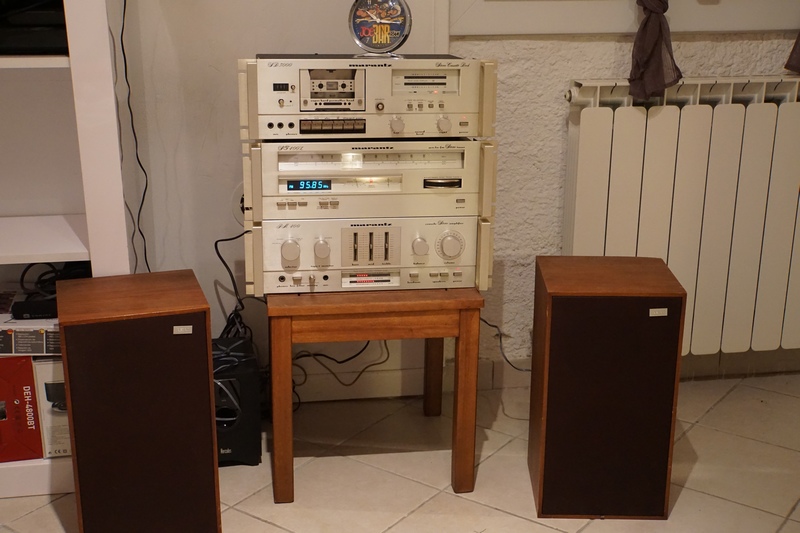

Et ici à l'écoute sur des enceintes Akai des années 70/80 :
Ça fait son petit travail musical sans plus. C'est un peu fade coté ampli.

Le Tuner est toutefois assez joli avec son éclairage blanc.
La volant d'accord, lesté et sans jeu, est un vrai régal à manipuler !

Malgré son CV tout riquiqui, il capte plutôt bien la bande FM, à condition de lui raccorder une antenne bien sûr.
L'affichage numérique de la fréquence est sympa, mais assez gadget quand même (dommage, pas de mémoire de stations).



Voilà voilà, ce n’était pas bien difficile à faire et ça fera très plaisir aux enfants ( ou aux parents ) de pouvoir utiliser à nouveau cette chaîne Hifi, rangée et éteinte depuis des années à cause des petites pannes.

Bonne soirée
