Me revoilà, (boulet du jour....)
Donc je vais tenter d'associer photos et textes à propos de ce petit ensemble Kontakt qui comprends (je me répète) une Dual 1209 un ampli C7 et des enceintes "NoName".

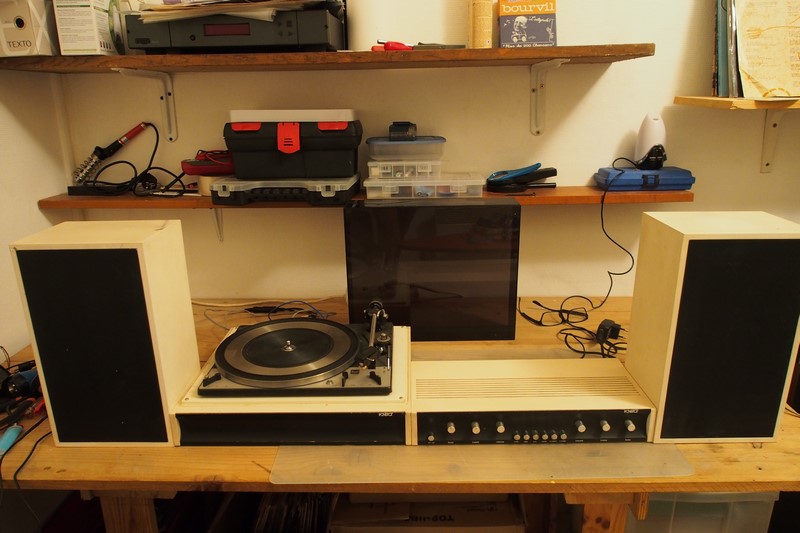

ensemble Kontact 2.JPG (107.2 Kio) Vu 4916 fois

Merci L&Fan!

Je pense que c'était un "kit ou Bundle "de plusieurs marques.
Il est composé d'un ampli Kontact C7 (présent dans la rubrique amplificateur) voir la restauration de Pougatchof,
d'une platine Dual1209 installé dans un coffret Kontact qui reprend les lignes de l'ampli et d'une paire d'enceintes type petites biblios.
Cet exemplaire a été acheté à la Fnac

étiquette fnac Merolli.JPG (62.93 Kio) Vu 4916 fois

Le design italien est typique 70 avec une certaine sobriéte (enfin je trouve).

amorce Kontact C7.JPG (56.08 Kio) Vu 4916 fois

Même pas nettoyé (pas bon ça...), il m'a été donné en panne.... et je l'ai laissé de coté. j'y reviendrai.
En revanche la platine Dual 1209 fonctionne (léger bruit, commandes un peu sèches mais ça marche). Sa révision sera mon premier "chantier".
Je trouve que son implantation dans le socle Kompact est assez réussie.
Avec le K pour faire Teuton et sérieux...

dual 1209 socle kontact.JPG (72.45 Kio) Vu 4916 fois

Un design Italo-Germain

Dual 1209 GP.JPG (100.61 Kio) Vu 4916 fois

Les enceintes sont fines et élégantes en noir et blanc comme tout le reste. Ici pas de tissus nous avons une grille de protection comme sur les enceintes Allemandes Grundig, Braun ou autres. La tôle est noire mate avec une perforation très fine, petit raffinement latin.

enceintes kontact.JPG (79.58 Kio) Vu 4916 fois

grille métallique.JPG (120.29 Kio) Vu 4916 fois

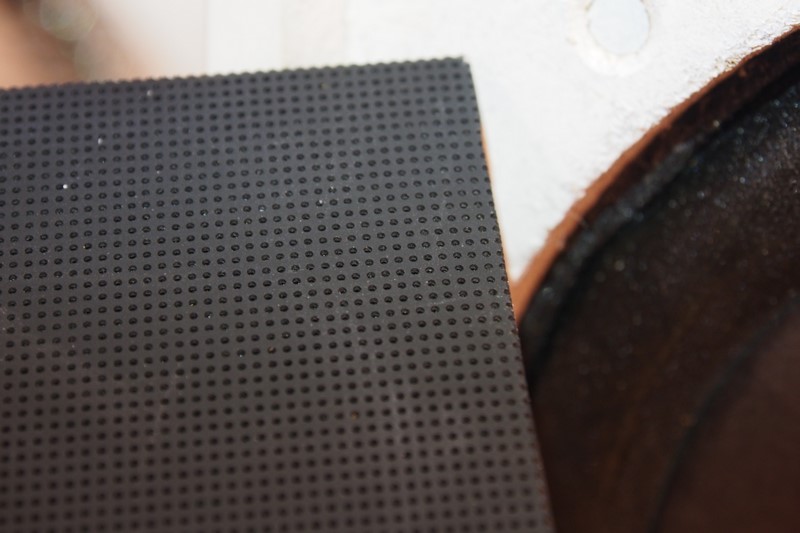

grille métallique detail.JPG (89.79 Kio) Vu 4916 fois

Ce sont des deux voies, sans marque fabriquées en Italie.
Les HP n'ont pas de marque non plus, ils ont l'air assez basiques (j'ai très peu de connaissances, je débute...).
Le boomer était collé à la caisse j'ai réussi à le décoller au cutter.

A suivre

[Tranbert]

Suite,
Démontage

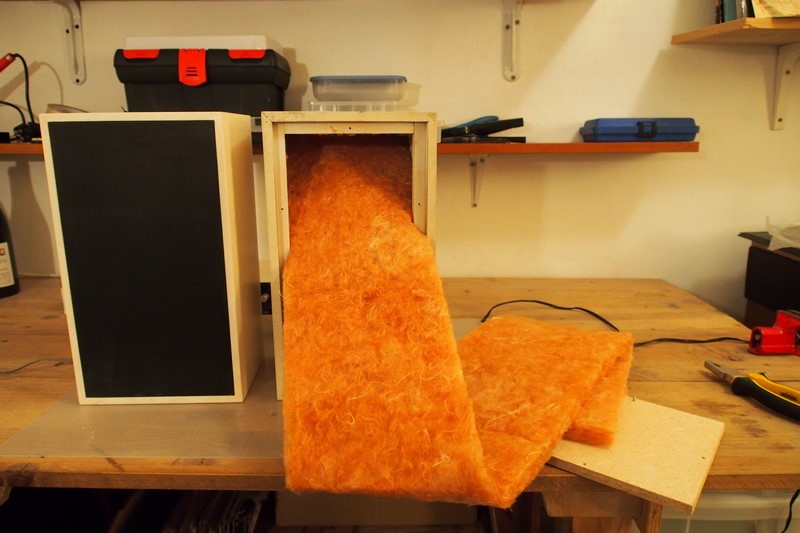

enceintes mousse acoustique.JPG (101.04 Kio) Vu 4915 fois

enceintes face avant sans grille.JPG (96.07 Kio) Vu 4915 fois

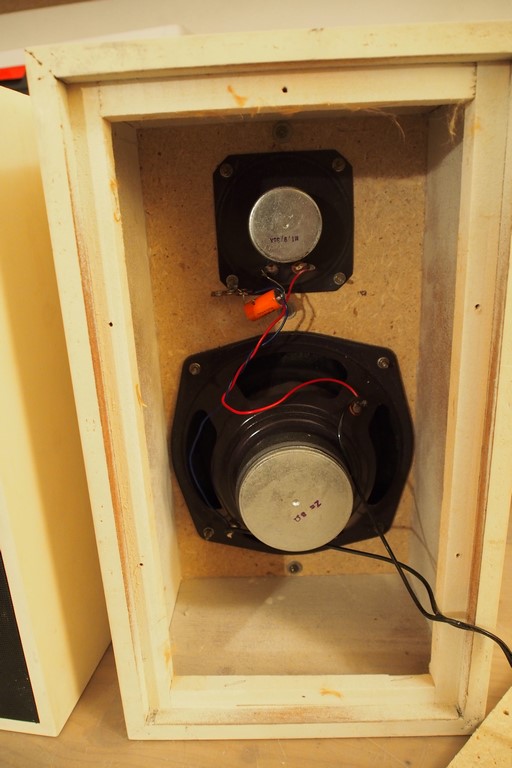

face arriere enceintes + hp.JPG (96.41 Kio) Vu 4915 fois


boomer décollé de la caisse.JPG (121.16 Kio) Vu 4915 fois

condos de filtrage tweeter.JPG (67.54 Kio) Vu 4915 fois

Ces petites enceintes sonnent très clair ( filtre à minima....) belle présence, médium et aigus précis et vifs,elles ont la patate, en revanche peu voir pas de basses. On n'atteint pas des sommets, elles seront (pour moi en tout cas) un peu fatigantes rapidement, mais quelle vivacité et quelle présence!

L'ampli est connu ici, il parait qu'il est top je ne peux pas dire, il marche pas :

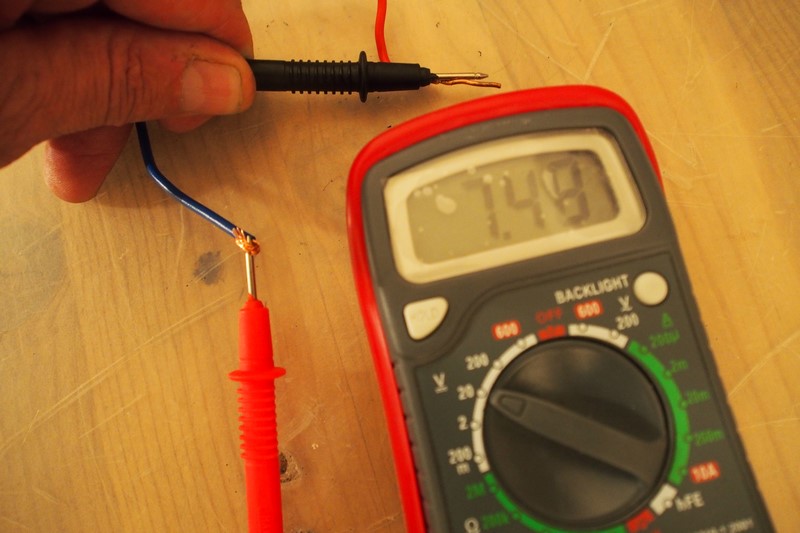

Courant continu en sortie.JPG (95.96 Kio) Vu 4915 fois

Je ne suis pas sûr de la mesure ( grand débutant en électronique) mais le multi sur mv il affiche rien ou infini ou échelle trop petite....
De plus sur des enceintes suicide bruit genre BRRRR assez présent avec zéro source.
du coup je l'ai ouvert démonté et mesuré les fameux transistors Ates au germanium et résultats farfelus.... affaire à suivre

Kompact c7 de face.JPG (83.3 Kio) Vu 4915 fois

A suivre

[L&Fan]

re

Bravo et
On attend la suite.
A+

[Tranbert]

re,
recommencer, oui
allez, tu as fais le plus gros, le texte, tu l'as dans ce post
tu fais un copier/coller de chaque paragraphe, en insérant la photo dédiée qui va bien
et hop, 2 ; 3 clics, c'est fini !
A+

Cool!
je découvre petit à petit!

[Tranbert]

tu peux "editer" ton message puis le modifier.
pour les photos:viewtopic.php?f=2&t=9021

Je peux l'éditer à partir du post (cad en faire une sorte de copie) et insèrer dans ce poste édité, les photos disparue lors de l'enregistrement, c'est ça?
Cool
A+
merci encore

[Tranbert]

Suite ampli Kontact C7
Quelque photos avant que cette jolie petite boite ne parte vers la rubrique en panne.

transistor ATES AL 103.JPG (74.37 Kio) Vu 4896 fois

je les ai démontes et mesuré (6 mesures chacun) un seul des 4 donne (en mode diode) le fameux 0.550 (pointe rouge sur base, pointe noire sur émetteur 0. 572) ni 0.560 (pointe rouge sur Base pointe noire sur collecteur0.587) et encore pour celui-ci les infinis ne correspondent pas.
Je ferai un tableau dans la rubrique en panne.

Composant bizarre 1.JPG (91.83 Kio) Vu 4896 fois

On dirait une larve mais je pense que c'est autre chose...

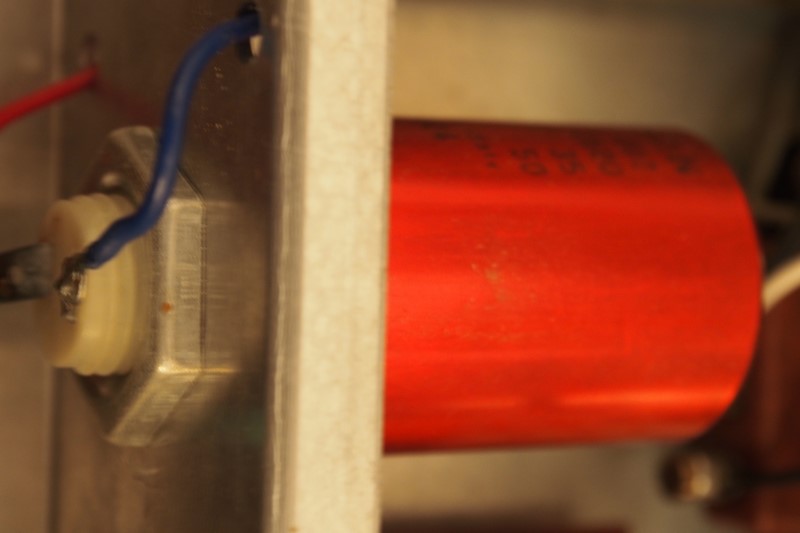

condos alim vissé.JPG (61.45 Kio) Vu 4896 fois

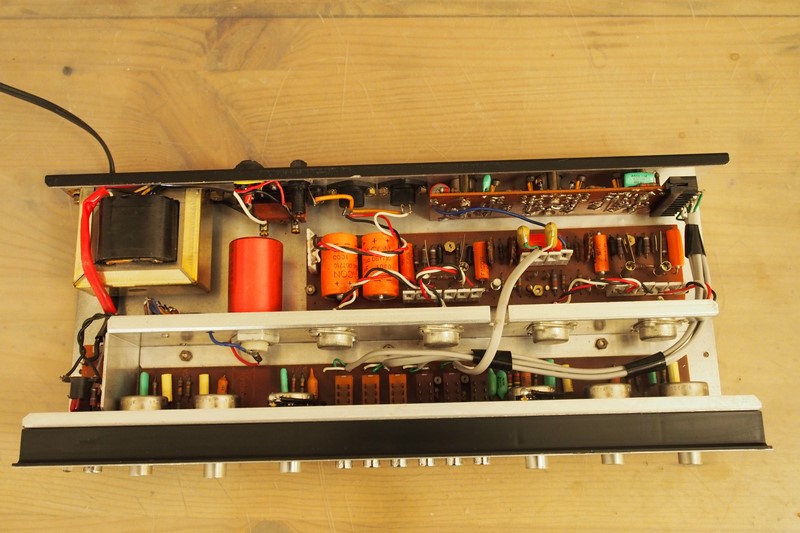

kontact c7 dessus ouvert.JPG (124.28 Kio) Vu 4896 fois

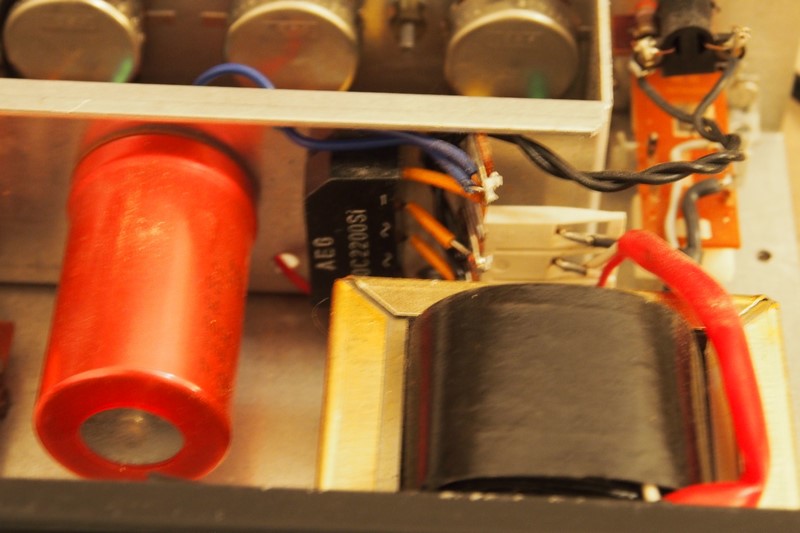

Kontact C7 alim.JPG (95.99 Kio) Vu 4896 fois

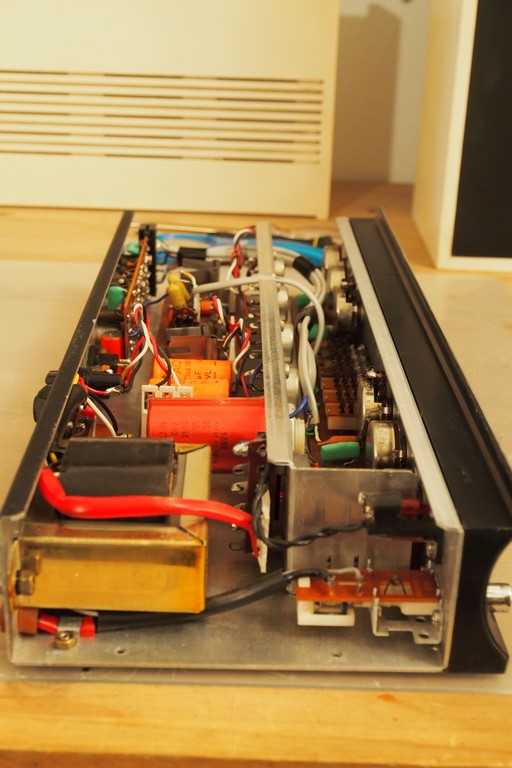

P8273253 (Copier).JPG (103.98 Kio) Vu 4896 fois

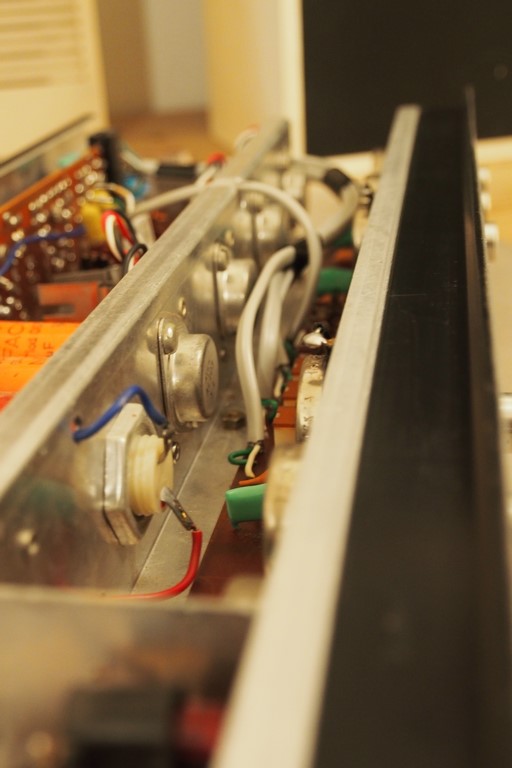

P8273255 (Copier).JPG (77.51 Kio) Vu 4896 fois

comment nettoyer.JPG (79.14 Kio) Vu 4896 fois

Voila, je vais me consacrer à la platine pour essayer de bien la régler je l'aime beaucoup, faut que j'arrête de l'utiliser comme un sagouin.
Parallèlement essayer de progresser en électronique pour avancer sur cet ampli qui a bonne presse et que je suis curieux d'entendre.
Si les transistors sont morts je pense que ça sera dur d'en trouver. On verra bien.

Merci pour votre aide
Merci de m'avoir lu
Vraiment cool ce forum
A+

[L&Fan]

Tu dois pouvoir éditer ton post maintenant, et supprimer le début (sans photos)
Le condo orange du filtre est surement pas très en forme....
Attention à tes mesures des transistors de l'ampli, se sont quasiment tous des PNP
(inverser les pointes donc... )
A+

[Tranbert]

Tu dois pouvoir éditer ton post maintenant, et supprimer le début (sans photos)
Le condo orange du filtre est surement pas très en forme....
Attention à tes mesures des transistors de l'ampli, se sont quasiment tous des PNP
(inverser les pointes donc... )
A+

Merci. j'y vais de ce pas.
Pour les transistors j'ai utilisé le tuto d'econologie.infos c'est très bien décrit et expliqué PNP, NPN etc...
Faut que je fasse un tableau excel des mesures avant la rubrique panne.
Le gros condo je pense aussi qu'il est fatigué

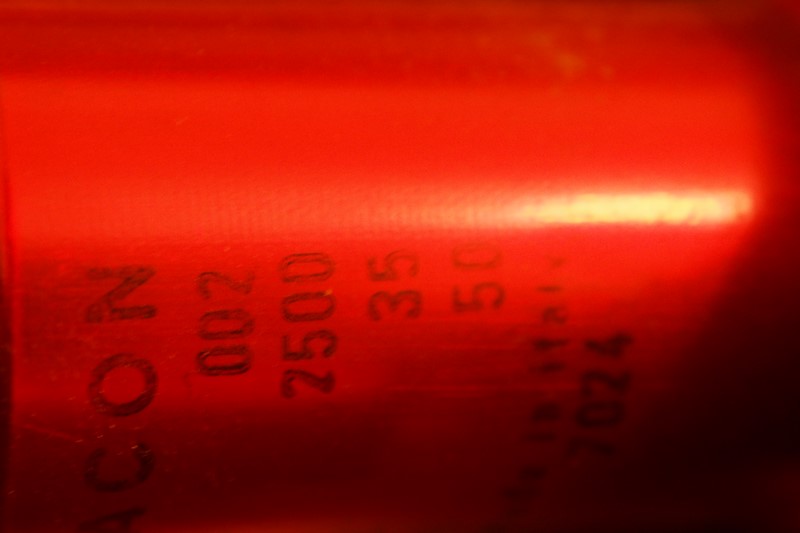

condo alim ref.JPG (56.71 Kio) Vu 4894 fois

J'ai du mal à piger les specs
une idée des composants noirs qui ressemblent à des larves à coté des résistances?
Merci A+

[L&Fan]

Les composants noirs (larves) sont des petites résistances de puissance bobinées.
Le condensateur d'alim vissé est un 2500µf/50 volts qui est surement à l'ouest
comme tous les autres condos (à changer donc), je te conseille de changer aussi les trimmers,
j'ai eu de gros soucis avec eux sur mon exemplaire. Maintenant malheureusement tout ceci n'est envisageable
(enfin, c'est mon avis) que si les AL102 sont OK, car sans équivalent et introuvables ...
N'achète surtout pas ceux que l'on trouve sur ibé en provenance de chine ou Singapour,
ce sont des fakes .
A+

[pa@pa74]

Cet ensemble n'est pas opérationnel, poses tes questions dans la rubrique "en panne" avant de te faire modérer.
