Schaub Lorenz : Ballerina Konzert Stéréo 10

Message par chaphlip » sam. 25 juil. 2015 19:20

:hello: à tous,

Un petit nouveau à la maison (petit... pas vraiment vu le regard du WAF) mais il va siéger dans mon antre, au grenier.
C'est donc un meuble produit de 1960 à 1962, comprenant radio TSF Shaub Lorenz, platine Perpetuum Ebner PE66
et les enceintes 2 voies, incluses, dont je n'ai pas trouvé la marque. Le pépère pèse 45Kg. et il est dans un très bon état esthétique.
Ce meuble qui m'a été offert (merci à M. Albert), sommeillait depuis de nombreuses années dans un grenier en ville.
Profitant de mes congés, je suis donc allé le chercher pour le ramener dans un autre grenier à la campagne après l'avoir
ouvert, démonté et nettoyé comme il se doit.
A part le nettoyage, je n'ai eu à faire qu'une soudure sur un fil de l'enceinte gauche qui s'était dessoudé.
Un bon coup de nettoyeur de contacts quelques clichés au grand jour, et le voilà monté à l'étage.
Il me reste encore à démonter la platine, l'inspecter et la nettoyer, mais ça je le ferai à l'intérieur...
Place aux photos :

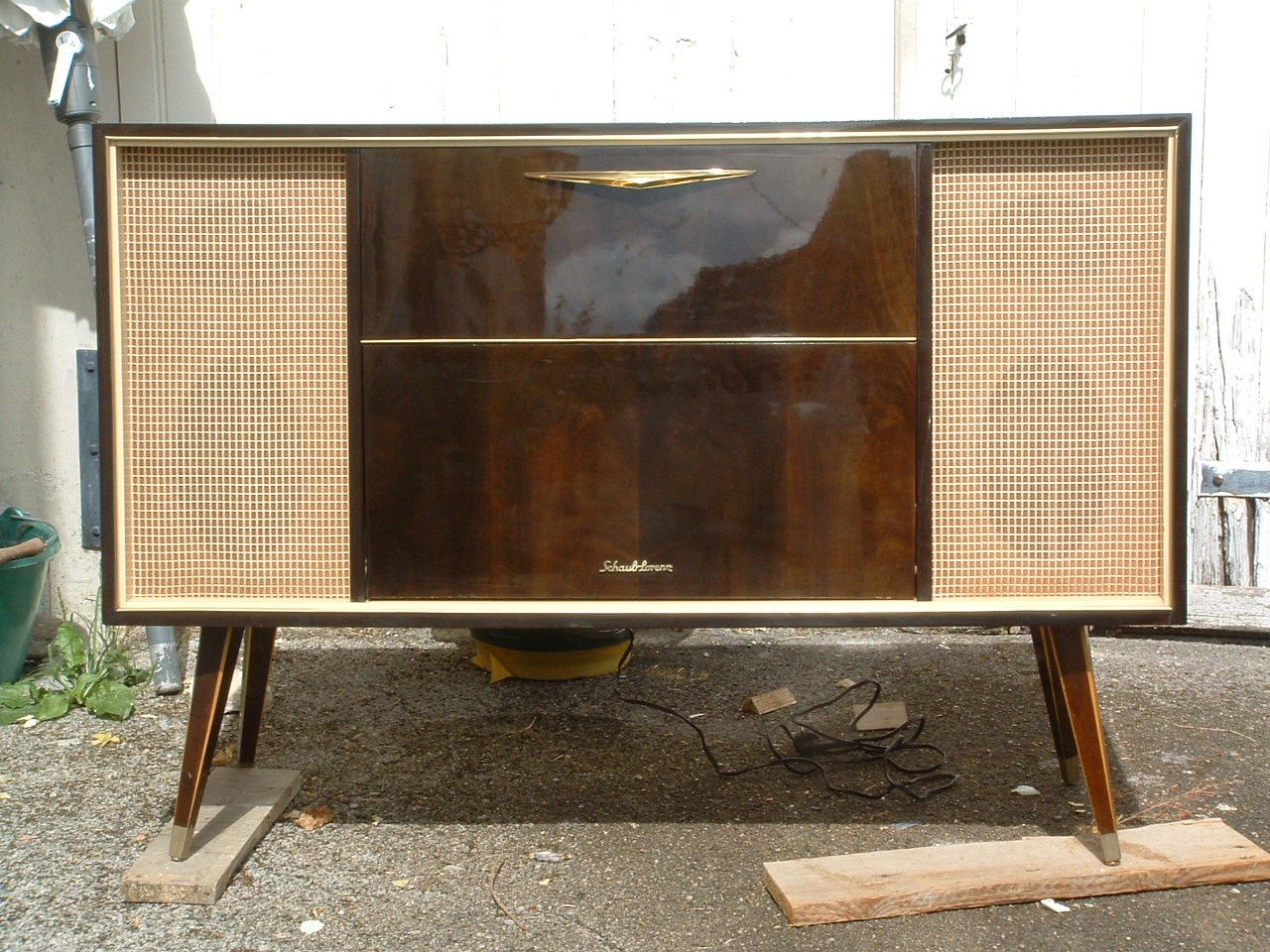

Shaub Lorenz 1.jpg
Shaub Lorenz 1.jpg (390.58 Kio) Vu 2834 fois
Shaub Lorenz 3.jpg
Shaub Lorenz 3.jpg (480.23 Kio) Vu 2834 fois
Shaub Lorenz 2.jpg
Shaub Lorenz 2.jpg (379.1 Kio) Vu 2834 fois
Shaub Lorenz 4.jpg
Shaub Lorenz 4.jpg (395.23 Kio) Vu 2834 fois
Voilà pour commencer, je vous ferais un prochain lot de photos prises lors du démontage/nettoyage.
A suivre donc. :hello:
Phil

Avatar du membre
chaphlip
Membre éminent
Messages : 1293
Enregistré le : mer. 30 janv. 2013 18:56
Localisation : France

Re: Schaub Lorenz - Ballerina Konzert Stéréo 10

Message par chaphlip » sam. 25 juil. 2015 19:26

La suite du reportage :

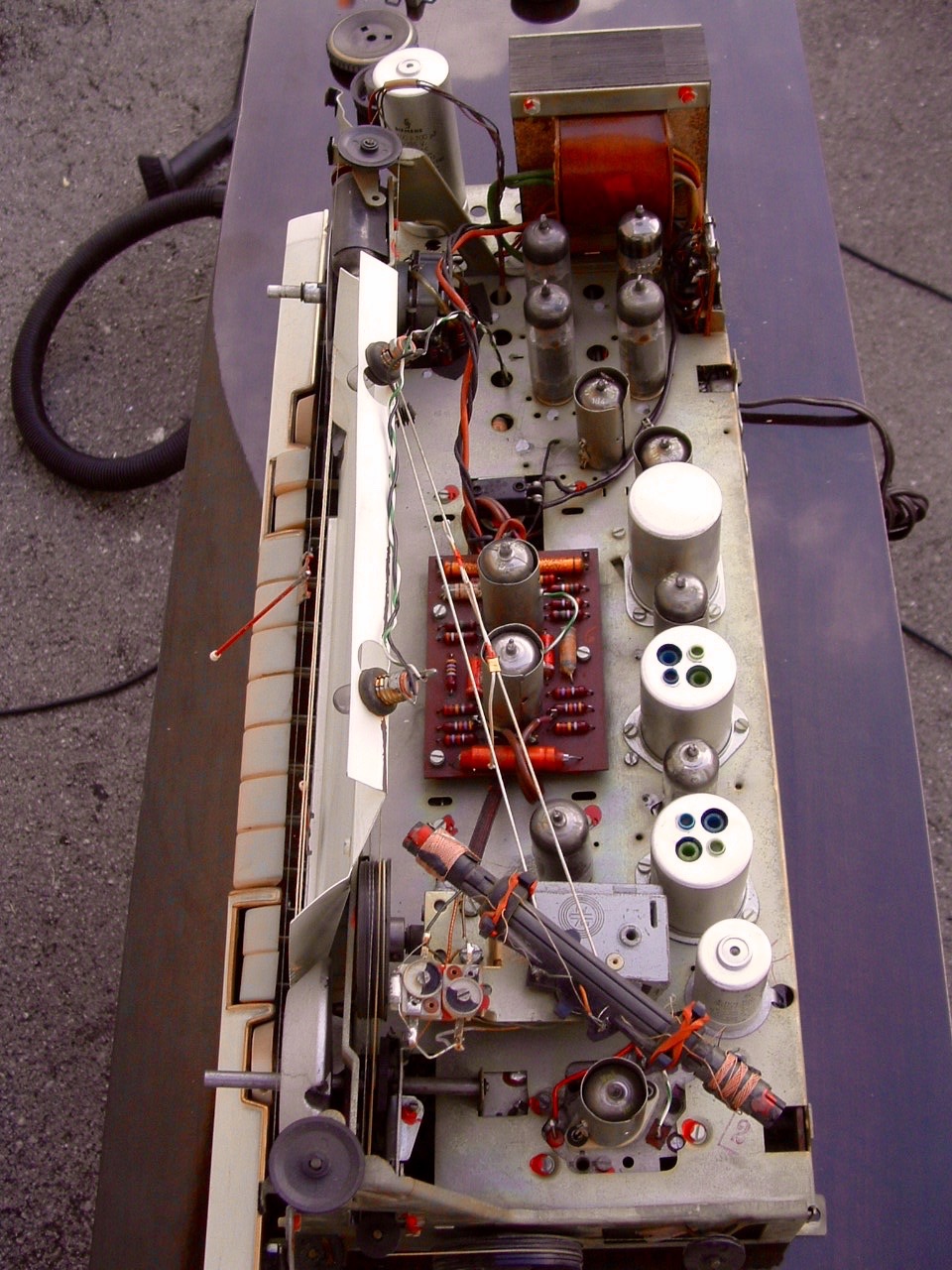

Avant nettoyage.jpg
Avant nettoyage.jpg (307.8 Kio) Vu 2831 fois
D'autres à suivre.
Phil

Avatar du membre
chaphlip
Membre éminent
Messages : 1293
Enregistré le : mer. 30 janv. 2013 18:56
Localisation : France

Re: Schaub Lorenz - Ballerina Konzert Stéréo 10

Message par chaphlip » sam. 25 juil. 2015 19:32

Suite de la suite :

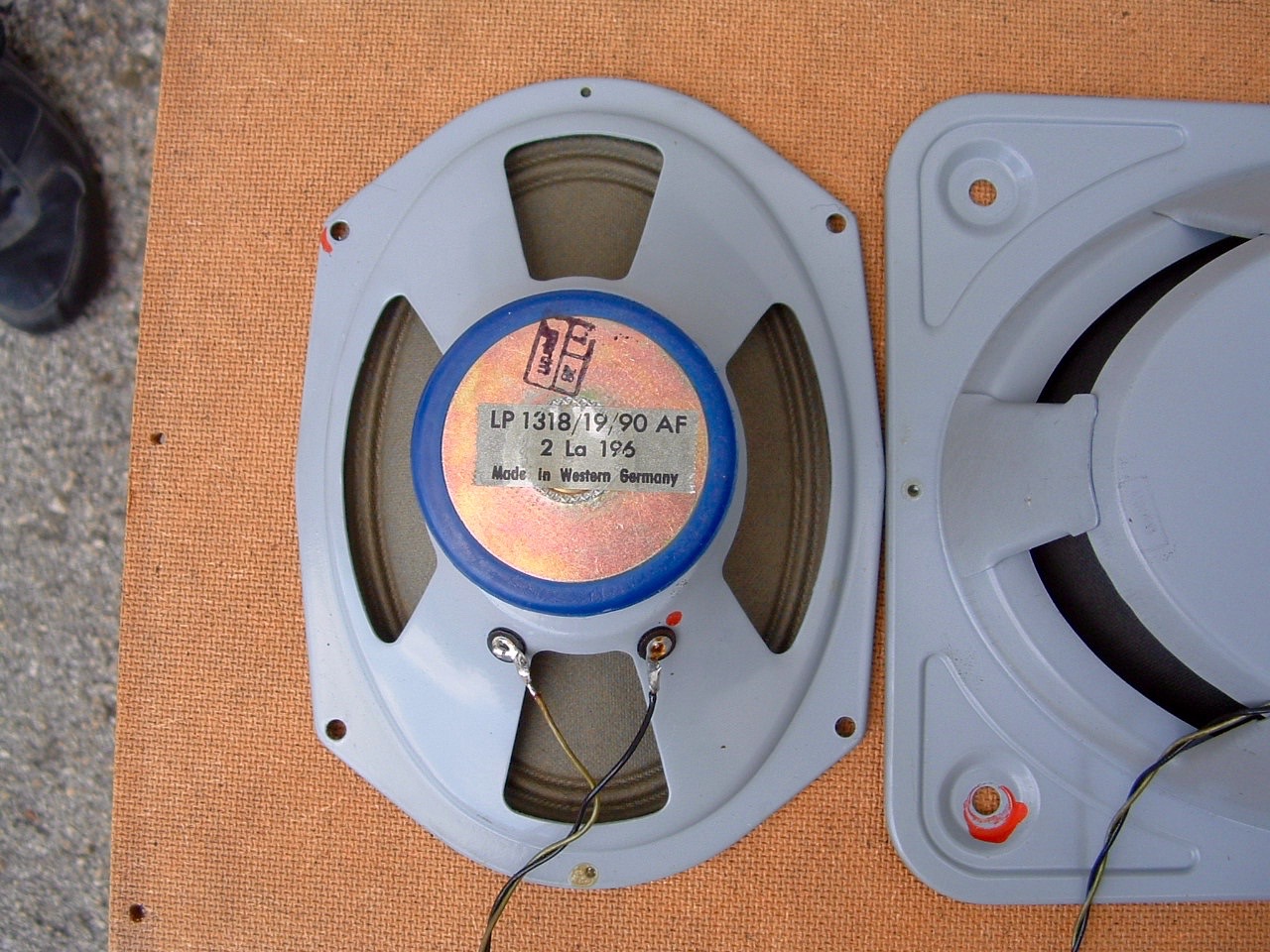

Filtre enceintes.jpg
Filtre enceintes.jpg (378.71 Kio) Vu 2828 fois
Patience, c'est bientôt la fin... :autralia:
Phil

Avatar du membre
chaphlip
Membre éminent
Messages : 1293
Enregistré le : mer. 30 janv. 2013 18:56
Localisation : France

Re: Schaub Lorenz - Ballerina Konzert Stéréo 10

Message par chaphlip » sam. 25 juil. 2015 19:40

Promis après c'est fini :whistle:

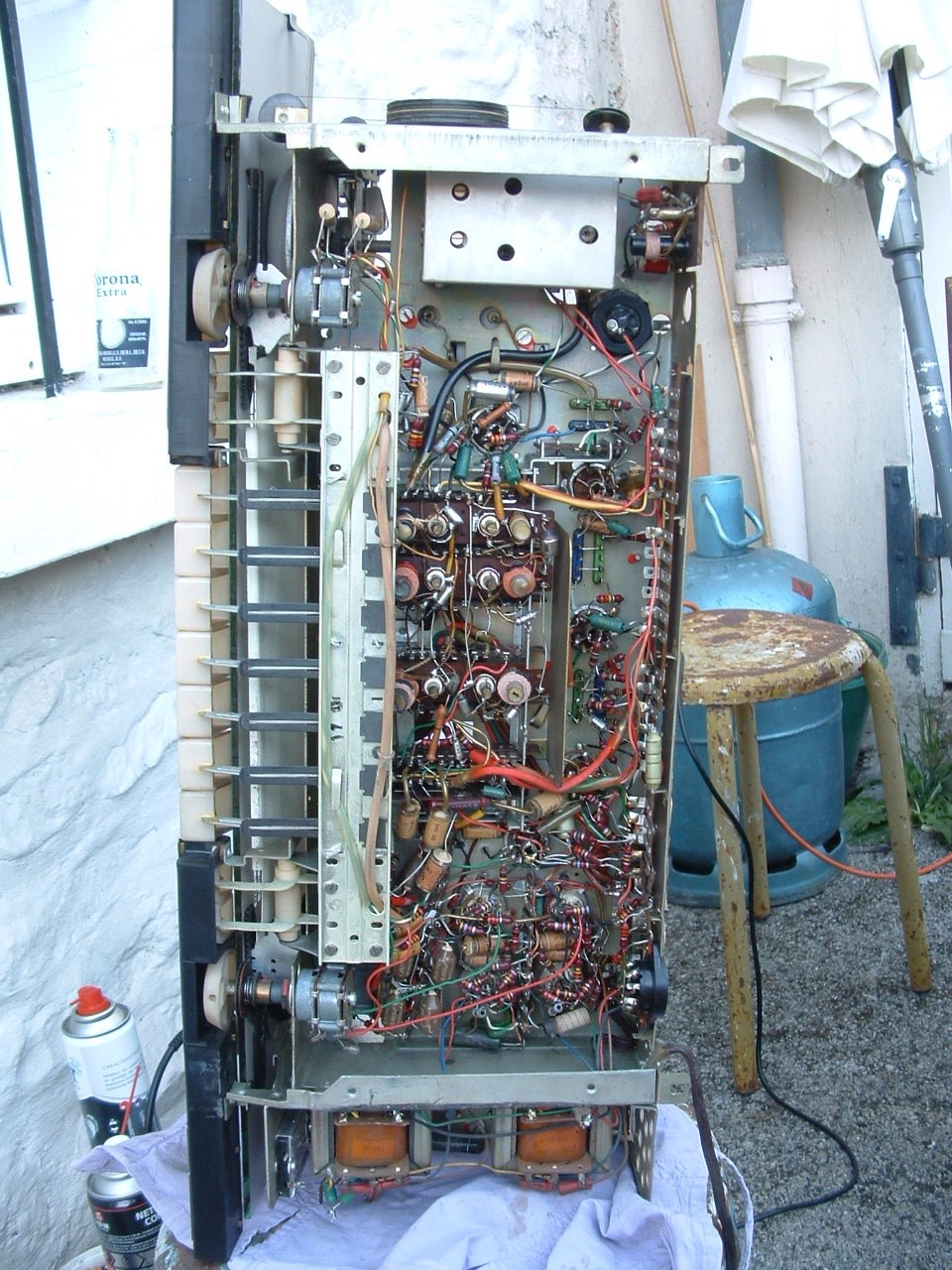

Après nettoyage.jpg
Après nettoyage.jpg (341.86 Kio) Vu 2825 fois

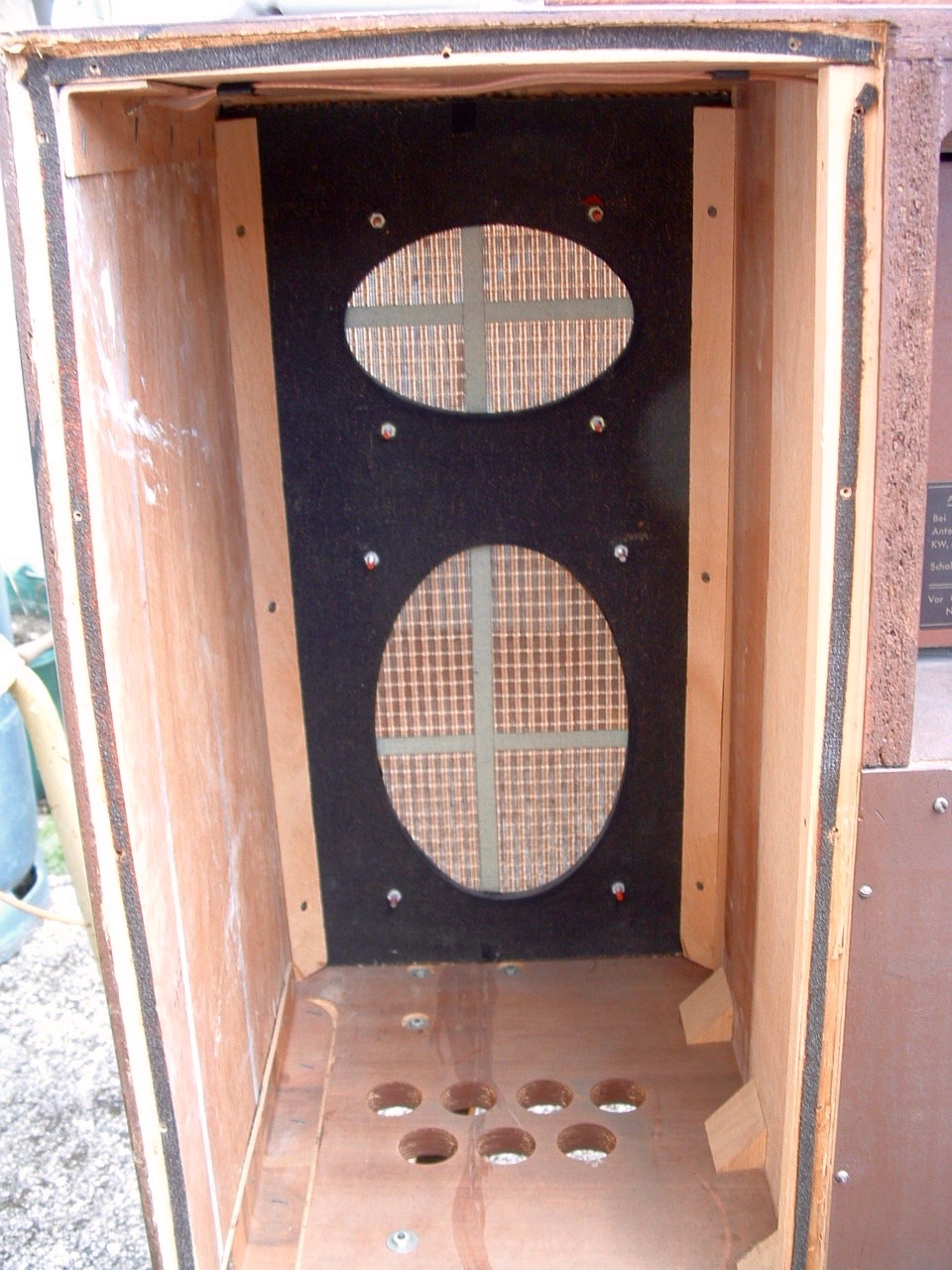

Vue du dessous.jpg
Vue du dessous.jpg (380.52 Kio) Vu 2825 fois
Voilà, merci pour votre patience, je reviendrai après avoir remis la platine en état avec d'autre photos.
D'ici là bonne soirée et Week-end à tous.
Phil

Avatar du membre
chartz
Membre no life
Messages : 3441
Enregistré le : jeu. 28 févr. 2013 15:32
Localisation : Bresse bourguignonne

Re: Schaub Lorenz - Ballerina Konzert Stéréo 10

Message par chartz » sam. 25 juil. 2015 20:00

C'est bien joli tout ça ! C'est des EL 84 en sortie ?
Jacques

"If it is broke then fix it!" (Proverbe écossais)

Avatar du membre
pionroi
Super Modérateur
Messages : 5425
Enregistré le : dim. 3 avr. 2011 18:05
Localisation : 33

Re: Schaub Lorenz - Ballerina Konzert Stéréo 10

Message par pionroi » sam. 25 juil. 2015 20:21

Belle pièce et en bon état :mossieurpropre:
écoutons sans œillères.

Georges

Avatar du membre
chaphlip
Membre éminent
Messages : 1293
Enregistré le : mer. 30 janv. 2013 18:56
Localisation : France

Re: Schaub Lorenz - Ballerina Konzert Stéréo 10

Message par chaphlip » dim. 26 juil. 2015 09:18

chartz a écrit :C'est bien joli tout ça ! C'est des EL 84 en sortie ?
:hello: Jacques, je suis bien en peine pour te répondre car l'ignare que je suis dans ce domaine ne sais discerner les lampes de "sortie" :spamafote:

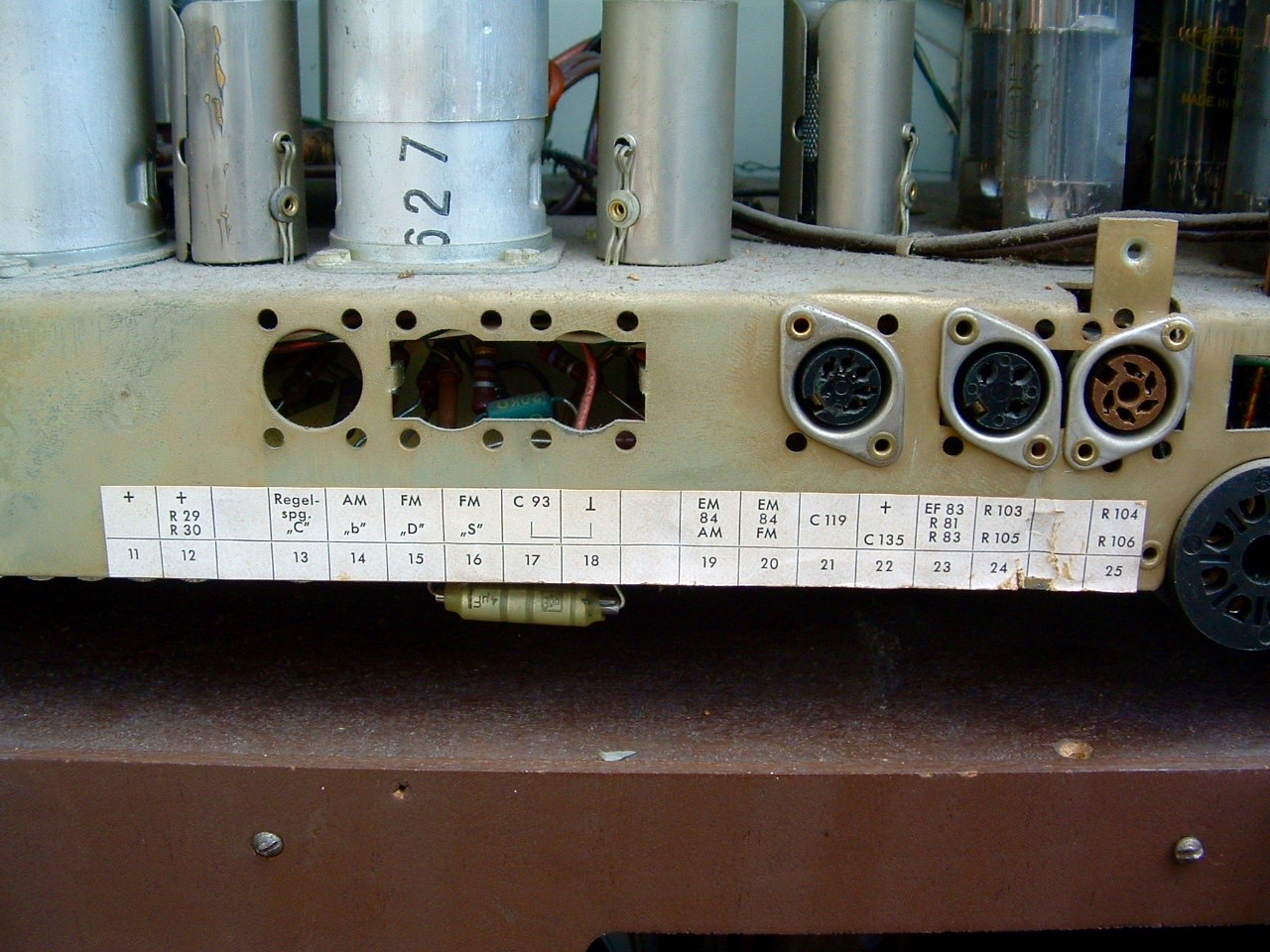

Cependant d'après le shéma figurant sur la 4ème photo du second chapitre, il ne semble pas il y avoir d'EL84.
Juste une EM84 (la seule qui se trouve à l'horizontale)
Phil

Avatar du membre
raoul
Super membre
Messages : 537
Enregistré le : sam. 18 juin 2011 16:56
Localisation : Var

Re: Schaub Lorenz - Ballerina Konzert Stéréo 10

Message par raoul » dim. 26 juil. 2015 09:34

Salut! Quatre ECL82 en sortie, très intéressant ce poste, bravo!
"L'art doit produire un choc sinon ce n'est pas de l'art" - Yevgeny Mravinsky.

Avatar du membre
chaphlip
Membre éminent
Messages : 1293
Enregistré le : mer. 30 janv. 2013 18:56
Localisation : France

Re: Schaub Lorenz - Ballerina Konzert Stéréo 10

Message par chaphlip » dim. 26 juil. 2015 11:13

:hello: Raoul et merci de ton éclairage.

Ok, ce sont donc les quatre regroupés sur la droite...
Mais comment voit-on qu'elles sont en sortie ?
Phil

Avatar du membre
dd83
Membre no life
Messages : 2402
Enregistré le : mar. 15 déc. 2009 11:57
Localisation : 83

Re: Schaub Lorenz - Ballerina Konzert Stéréo 10

Message par dd83 » dim. 26 juil. 2015 12:36

:salut: Ce sont les plus grosses,enfin les plus gros tubes,donc de puissance ,deux par canal,puissance 2x10w maxi......,les transfos de sortie sont juste en dessous.
Le tube EM 84 est l'indicateur de réception: le fameux "oeil magique" vert qui fait fantasmer.....
