Grundig KS450 & Raumklangbox 15

Message par breizhvintage » jeu. 9 juil. 2015 16:47

Début mai j'ai récupéré cet ensemble Grundig composé d'un meuble ampli/tuner, et d'une platine vinyle Grundig aussi (qui serait en fait une Philips AG 1025), accompagné d'une paire d'enceintes Grundig Raumklangbox 15.
Le jour de l'arrivée à la maison
Le jour de l'arrivée à la maison
DSC03887 (800x600).jpg (261.92 Kio) Vu 2385 fois
J'ai démonté le meuble pour regarder l'état des HP, et celui-ci est composé d'un elliptique Grundig 7045-017, et de deux HP dont un est un Grundig 7014-009 et l'autre est un Audax F11-PA 16.
Grundig 7045-017
Grundig 7045-017
7045-017 (800x600).jpg (262.09 Kio) Vu 2385 fois
Grundig 7014-009
Grundig 7014-009
7014-009 (800x600).jpg (261.46 Kio) Vu 2385 fois

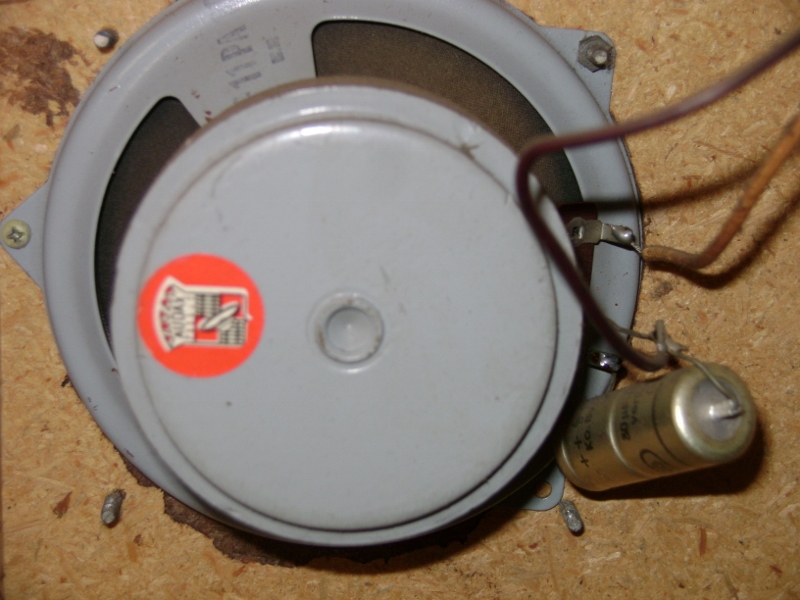

Audax F11-PA16
Audax F11-PA16
Audax F11-PA16 (800x600).jpg (222.65 Kio) Vu 2385 fois
J'ai donc recherché sur le net un Grundig de remplacement, mais je me suis rabattu sur une paire de Audax. La recherche des Grundig est toujours active.
J'ai aussi démonté les enceintes, et là il ne s'agit certainement pas de la paire d'origine.
HP 24 CM enceinte 1
HP 24 CM enceinte 1
HP 1 (800x600).jpg (278.84 Kio) Vu 2385 fois
Elliptique enceinte 1
Elliptique enceinte 1
Elliptique 1 (800x600).jpg (230.22 Kio) Vu 2385 fois
HP 24 CM enceinte 2
HP 24 CM enceinte 2
HP 2 (800x600).jpg (248.57 Kio) Vu 2385 fois
Elliptique enceinte 2
Elliptique enceinte 2
Elliptique 2 (800x600).jpg (248.07 Kio) Vu 2385 fois
Il semblent néanmoins très proches, alors on fera avec
“Quand je suis allé à l'école, ils m'ont demandé ce que je voulais être quand je serais grand. J'ai répondu "heureux". Ils m'ont dit que je n'avais pas compris la question, j'ai répondu qu'ils n'avaient pas compris la vie.”
John Lennon

breizhvintage
Membre honoraire
Messages : 204
Enregistré le : mer. 8 août 2012 16:40
Localisation : Bretagne sud, Morbihan

Re: Grundig KS 450 et Raumklangbox 15

Message par breizhvintage » jeu. 9 juil. 2015 17:12

Pour l'état des suspensions, seuls les HP 24 CM des enceintes et l'elliptique du meuble sont HS

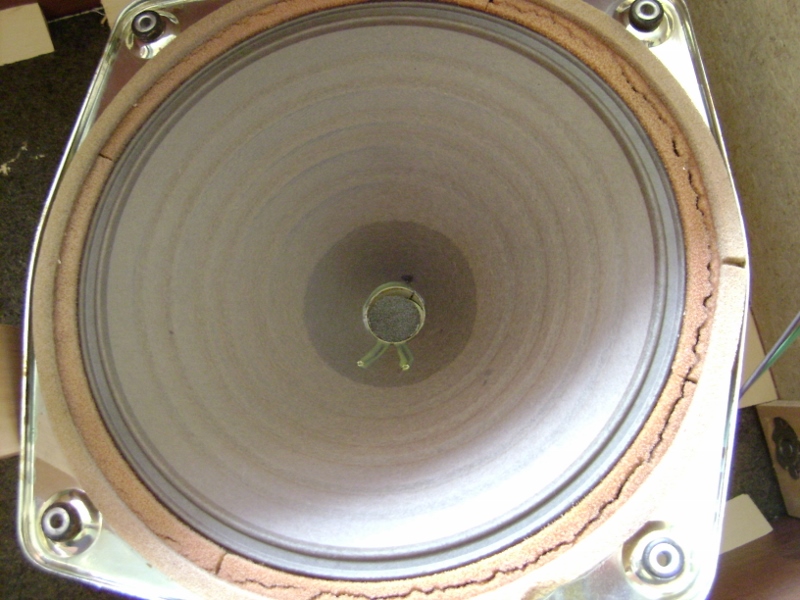

Suspension HS
Suspension HS
DSC03903 (800x600).jpg (263.05 Kio) Vu 2377 fois
Par contre, les elliptiques des enceintes paraissent eux en pleine forme.
Elliptiques des enceintes
Elliptiques des enceintes
DSC03902 (800x600).jpg (277.79 Kio) Vu 2377 fois
J'ai bien sûr changé les condensateurs de tous ces HP, et refait les suspensions

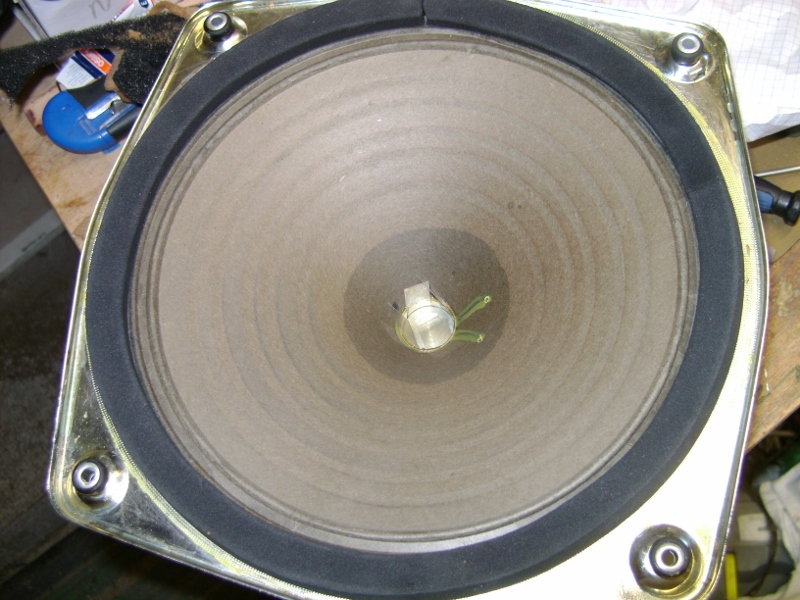

Nouvelles suspensions avec du joint de fenêtre
Nouvelles suspensions avec du joint de fenêtre
DSC04029 (800x600).jpg (279.55 Kio) Vu 2377 fois
C'est tout ce que j'ai fait. Plusieurs personnes m'ont conseillé de changer tel ou tel composant, et je les remercie toutes sincèrement pour leur avis et conseils, mais j'ai décidé de remettre en marche en gardant en tête ce que mon Papa m'a enseigné "ca marche ?? alors touche pas". Je garde dans un coin tous ces conseils, et l'avenir m'imposera certainement de changer ces composants.
Je n'ai pas touché à la platine vinyle, car je prévois de la remplacer par un lecteur CD avec chargement par le dessus (Grundig serait l'idéal), pour l'intégrer au meuble. Le tuner quand à lui, attendra que je mette une antenne pour lui donner l'occasion de s'exprimer.

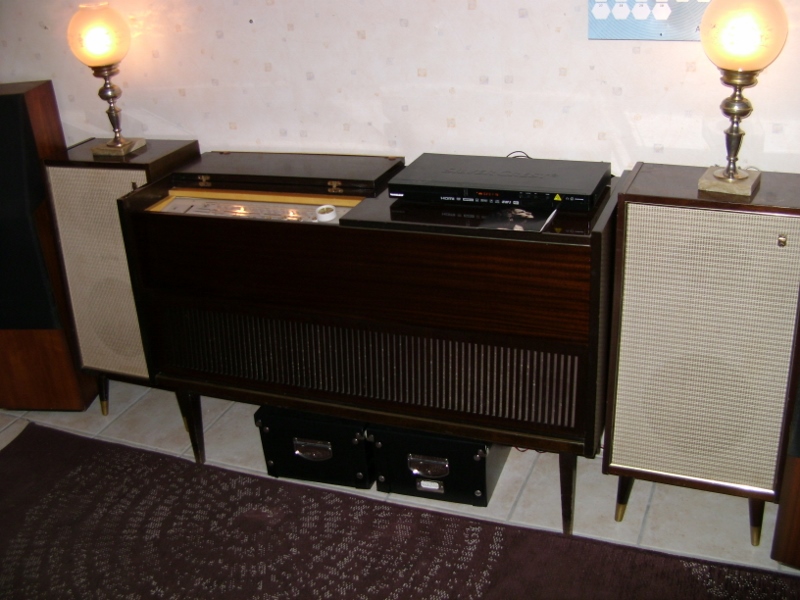

Ensemble en place
Ensemble en place
DSC04052 (800x600).jpg (234.43 Kio) Vu 2377 fois
Pour l'écoute, je lui ai branché une platine CD Technics SL-P277A ....., et un CD de Dire Straits, Communiqué. Que dire ??? Le son optimal est présent après 15 à 20 minutes de fonctionnement (la machine doit chauffer un peu). Mais pour moi un son juste comme il faut, avec des basses présentes mais pas excessives, des aigues à leur place, le genre de son qui ne fatigue pas, mais il faut prendre le temps de régler tout cela, mais la fonction que l'on pourrait qualifier de Loudness (Diskant dans le texte et sur le bouton), fait ressortir tout ce petit monde à bas régime, mais impose de nouveaux réglages pour ne pas que les basses recouvrent le reste.
En résumé ? Ben suis bien content, le son est bon, et en plus le look est superbe. Mais là ce n'est que mon avis
“Quand je suis allé à l'école, ils m'ont demandé ce que je voulais être quand je serais grand. J'ai répondu "heureux". Ils m'ont dit que je n'avais pas compris la question, j'ai répondu qu'ils n'avaient pas compris la vie.”
John Lennon

Dadatimi
Membre V.I.P
Messages : 6062
Enregistré le : lun. 9 nov. 2009 20:21

Re: Grundig KS 450 et Raumklangbox 15

Message par Dadatimi » jeu. 9 juil. 2015 17:20

Je garde dans un coin tous ces conseils, et l'avenir m'imposera certainement de changer ces composants.
Le problème est que ça peut marcher ( délivrer du son ) mais ne pas vraiment ""marcher"", en fait ..

Montre nous l'intérieur et on te dira si tel ou tel composant est probablement HS

breizhvintage
Membre honoraire
Messages : 204
Enregistré le : mer. 8 août 2012 16:40
Localisation : Bretagne sud, Morbihan

Re: Grundig KS 450 et Raumklangbox 15

Message par breizhvintage » jeu. 9 juil. 2015 17:28

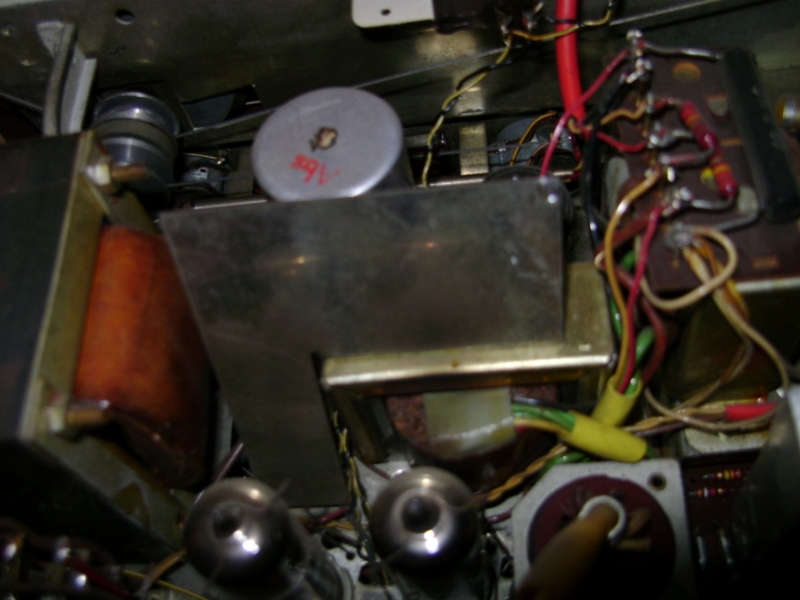

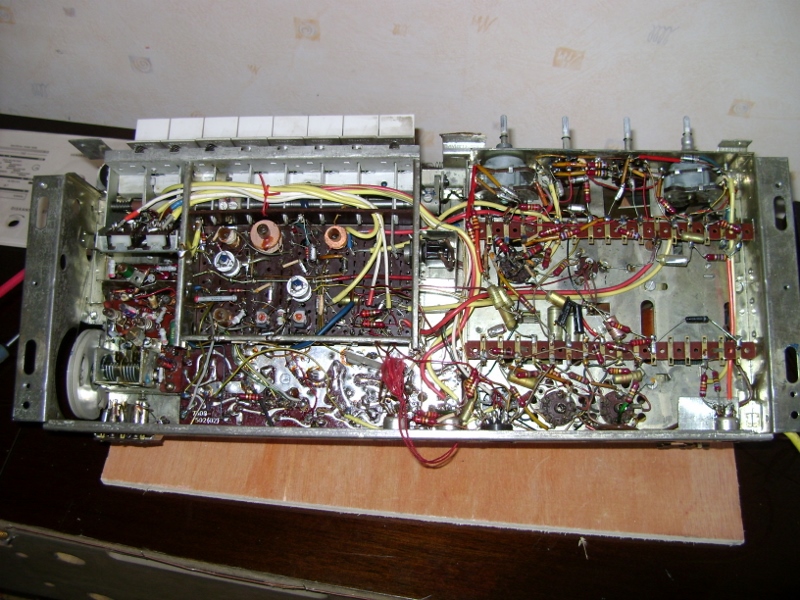

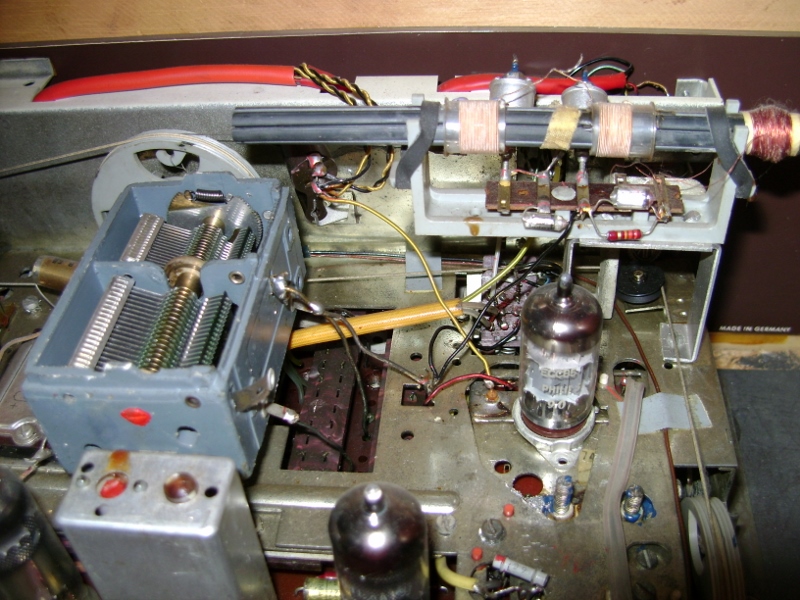

Voici quelques photos de l'intérieur
Dessous (800x600).jpg
Dessous (800x600).jpg (330.28 Kio) Vu 2368 fois
Dessus (800x600).jpg
Dessus (800x600).jpg (298.12 Kio) Vu 2368 fois
DSC03911 (800x600).jpg
DSC03911 (800x600).jpg (234.37 Kio) Vu 2368 fois
DSC03912 (800x600).jpg
DSC03912 (800x600).jpg (201.68 Kio) Vu 2368 fois
DSC03913 (800x600).jpg
DSC03913 (800x600).jpg (281.66 Kio) Vu 2368 fois
DSC03914 (800x600).jpg
DSC03914 (800x600).jpg (309.48 Kio) Vu 2368 fois
DSC03915 (800x600).jpg
DSC03915 (800x600).jpg (312.55 Kio) Vu 2368 fois
“Quand je suis allé à l'école, ils m'ont demandé ce que je voulais être quand je serais grand. J'ai répondu "heureux". Ils m'ont dit que je n'avais pas compris la question, j'ai répondu qu'ils n'avaient pas compris la vie.”
John Lennon

Dadatimi
Membre V.I.P
Messages : 6062
Enregistré le : lun. 9 nov. 2009 20:21

Re: Grundig KS 450 et Raumklangbox 15

Message par Dadatimi » jeu. 9 juil. 2015 17:40

On dirait qu'il y a des condensateurs polystyrenes en liaison inter-étage et filtres ce qui est une bonne chose car ils ne posent pas de problème généralement. Les résistances rouges ne devraient pas poser de soucis également ; Par contre j'ai plus un doute sur les petits chimiques couleur or dessous ( certain ne doivent pas être des chimiques mais y ressemblent ) ..mais leur état est moins critique que celui des autres sauf cas sévères
Modifié en dernier par Dadatimi le ven. 10 juil. 2015 10:44, modifié 2 fois.

Avatar du membre
michel29
Membre éminent
Messages : 1720
Enregistré le : mar. 3 août 2010 18:47

Re: Grundig KS 450 et Raumklangbox 15

Message par michel29 » jeu. 9 juil. 2015 22:50

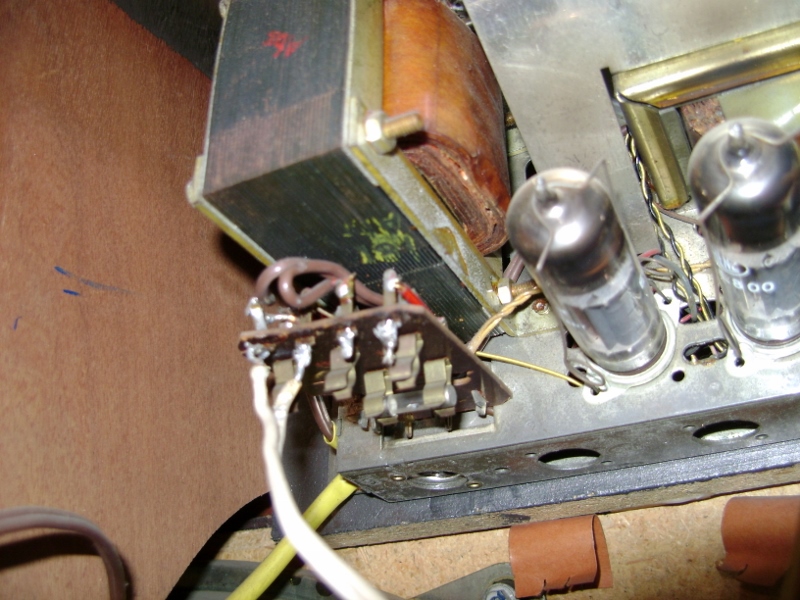

dans un de premiers posts je me souviens d'avoir mentionné le redresseur sélénium comme source de problèmes
à surveiller
ou changer ?
le truc carré en alu marqué "Siemens"
les 2 condos qui sont au dessus OK ou à changer ?

breizhvintage
Membre honoraire
Messages : 204
Enregistré le : mer. 8 août 2012 16:40
Localisation : Bretagne sud, Morbihan

Re: Grundig KS 450 et Raumklangbox 15

Message par breizhvintage » dim. 30 août 2015 11:06

Je reviens tardivement sur ce post.
Michel29, comment faire (pour un petit bricoleur du dimanche comme moi) pour savoir si ce redresseur sélénium est à changer ou pas, et surtout en trouve-t-on encore ou doit-on faire des montages "savants" pour obtenir les mêmes caractéristiques ?
Pour les deux condos qui sont dessus, ils ne sont pas changé, mais cela reste dans mes possibilités.
De plus j'aimerais remettre le tuner en marche, surtout recaler l'aiguille qui se barre dans tous les sens, et la je vais peut-être devoir passer par un professionnel qui risque de me prélever un bras et deux reins, mais surtout y en a-t-il en bretagne ?? (A moins qu'il y ait pas loin quelqu'un qui pourrait m'aider)
En attendant j'écoute souvent cet ensemble (avec une platine CD) qui sonne parfaitement bien.
Ensuite, j'essaierais de remettre la platine disque en marche, qui elle ne tourne plus du tout.
Ce matériel me passionne, mais il me manque les connaissances techniques pour m'en occuper convenablement. :help:
“Quand je suis allé à l'école, ils m'ont demandé ce que je voulais être quand je serais grand. J'ai répondu "heureux". Ils m'ont dit que je n'avais pas compris la question, j'ai répondu qu'ils n'avaient pas compris la vie.”
John Lennon

ericb56
Membre débutant
Messages : 4
Enregistré le : lun. 5 janv. 2015 21:24

Re: Grundig KS450 & Raumklangbox 15

Message par ericb56 » dim. 1 mai 2016 17:38

Après lecture tardive de ton sujet, je crois que tu peux prendre l'avis du monsieur qui tient cette boutique http://www.composium-electronic.com/. Il est très compétent pour toutes ces vielles choses qui nous tiennent à coeur.
