Tersen CF - Platine Garrard SP 25 MKIII

Message par Lantenac » mar. 9 juin 2015 22:31

Bonjour,

je vous présente une petite trouvaille, avec très peu d'information. Probablement certain d'entre vous pourrons m'en dire un peu plus ?
La plaque d'identification est cassé en deux, je n'ai donc pas le modèle (d’où les ??? du titre).
Je ne l'ai pas encore remise en route, il faut entre autre que je trouve le diamant qui va bien. Je m’interroge sur la grosse prise qui se trouve à l'arrière droit. Connaissez-vous ce type de prise et a quoi elle sert ?

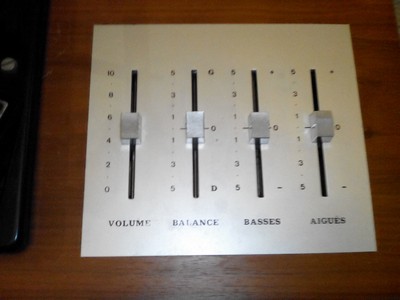

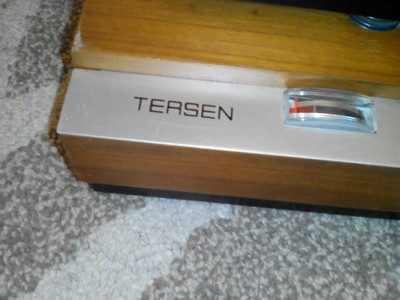

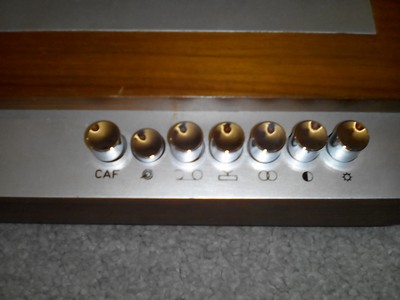

Voici quelques photos :

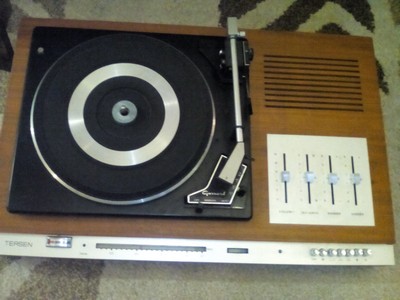

Photo globale

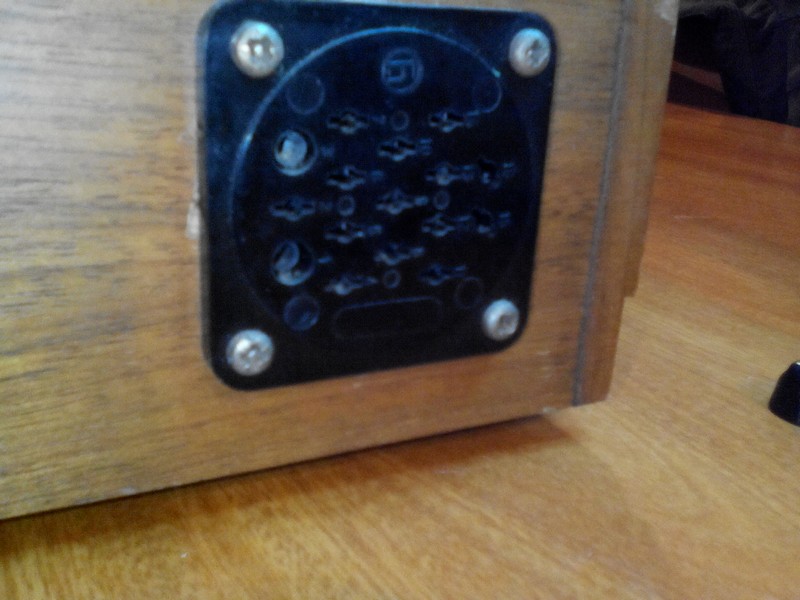

Prise que je ne connais pas du tout. A quoi peut t'elle servir ?
Merci pour vos remarques.
Fichiers joints
Modifié en dernier par Lantenac le mer. 10 juin 2015 22:13, modifié 2 fois.
Pour continuer à échanger: https://vintage-audio-heritage.fr
If it works, don't fix it !
Ditton 66,44 et Roger LS3/6. Denon DP-3500 bras JVC UA-7045, Kenwood KP-990, AG 9016 + Philips AD5045 Mon site : http://www.hifi-vintage.fr

Avatar du membre
Chambi95
Super membre
Messages : 947
Enregistré le : lun. 15 avr. 2013 14:02

Re: Tersen ??? (Platine Garrard ST 25 MKIII)

Message par Chambi95 » mer. 10 juin 2015 10:04

Voilà un appareil rare à mon avis. Ampli, Tuner et Platine avec connectique pour un magnétophone.

La platine est une Garrard SP25 (et non pas ST) , effectivement Mk III.
C'est un "petit" chassis avec un plateau de 25 cm, entrainement par galet et le palier inversé réservé aux Garrard sans changeur, comme cette SP (Single Play) qui est dérivée de la SL 65 B.
La cellule est montée sur un "Slide" (Garrard C2 sauf erreur de ma part). Le type de cellule te renseignera sur le niveau qualitatif de l'ensemble : s'il s'agit d'une cellule magnétique, les performances seront certainement de meilleur niveau que s'il s'agit d'une cellule céramique.
Une photo en gros plan de la tête de lecture et on pourra t'en dire un peu plus.

Pour la "grosse prise" je n'y vois rien sur ta photo, mais sans doute est-ce la prise DIN à 5 broches pour le magnétophone ?

Pour ce qui est de Tersen.... connait pas !
TD : Dual 1015&1209 - Elac 16&770 H - Garrard AP 76&990B - Philips GA 202 - Braun PS600
Amplis : Dual CV 62 - Scott 420 A - Scientelec Club
Tuners : Dual CT 19 - Denon TU 450 L - Scientelec Club
AT : Grundig RTV 820 Hifi - Graetz Form78 HiFi

Avatar du membre
Lantenac
Super membre
Messages : 814
Enregistré le : mar. 9 juin 2015 19:04
Localisation : Nantes
Contact :

Re: Tersen ??? (Platine Garrard ST 25 MKIII)

Message par Lantenac » mer. 10 juin 2015 11:58

La prise est une 14 broches, avec un détrompeur. Je vais refaire une photo. Je prendrai aussi la cellule.
Pour continuer à échanger: https://vintage-audio-heritage.fr
If it works, don't fix it !
Ditton 66,44 et Roger LS3/6. Denon DP-3500 bras JVC UA-7045, Kenwood KP-990, AG 9016 + Philips AD5045 Mon site : http://www.hifi-vintage.fr

Avatar du membre
Chambi95
Super membre
Messages : 947
Enregistré le : lun. 15 avr. 2013 14:02

Re: Tersen ??? (Platine Garrard SP 25 MKIII)

Message par Chambi95 » mer. 10 juin 2015 14:08

Bon alors c'est sur que ce n'est pas la prise magnéto....
TD : Dual 1015&1209 - Elac 16&770 H - Garrard AP 76&990B - Philips GA 202 - Braun PS600
Amplis : Dual CV 62 - Scott 420 A - Scientelec Club
Tuners : Dual CT 19 - Denon TU 450 L - Scientelec Club
AT : Grundig RTV 820 Hifi - Graetz Form78 HiFi

Avatar du membre
Chambi95
Super membre
Messages : 947
Enregistré le : lun. 15 avr. 2013 14:02

Re: Tersen ??? (Platine Garrard SP 25 MKIII)

Message par Chambi95 » mer. 10 juin 2015 14:09

....mais on n'est pas à l'abri que ce soit une prise pour une télécommande filaire !
TD : Dual 1015&1209 - Elac 16&770 H - Garrard AP 76&990B - Philips GA 202 - Braun PS600
Amplis : Dual CV 62 - Scott 420 A - Scientelec Club
Tuners : Dual CT 19 - Denon TU 450 L - Scientelec Club
AT : Grundig RTV 820 Hifi - Graetz Form78 HiFi

Avatar du membre
Lantenac
Super membre
Messages : 814
Enregistré le : mar. 9 juin 2015 19:04
Localisation : Nantes
Contact :

Re: Tersen ??? (Platine Garrard SP 25 MKIII)

Message par Lantenac » mer. 10 juin 2015 22:06

J'ai ouvert la bête , et finalement, la grosse prise, rassemble les deux entrées arrières, avec un repiquage sur l'alimentation. Je ne sais pas si c'était des prises standard de l'époque. Donc probablement pour connecter des appareils externe sur l'amplificateur et les alimenter par la même prise.

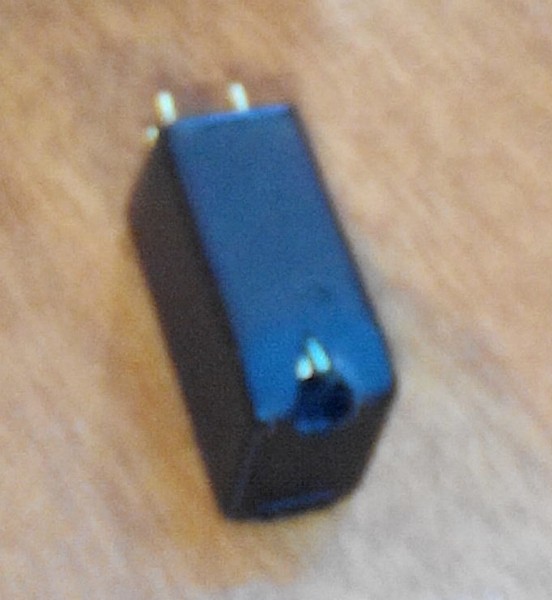

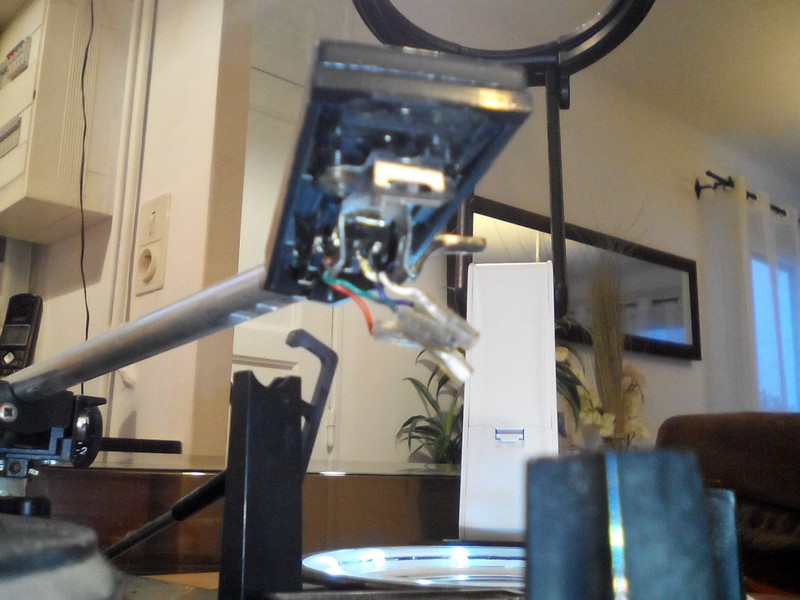

Voici la cellule, mais il n'y a rien de noté dessus...
Comment savoir quel diamant acheté, et est t'il intéressant de changer la cellule par une autre, et laquel ?

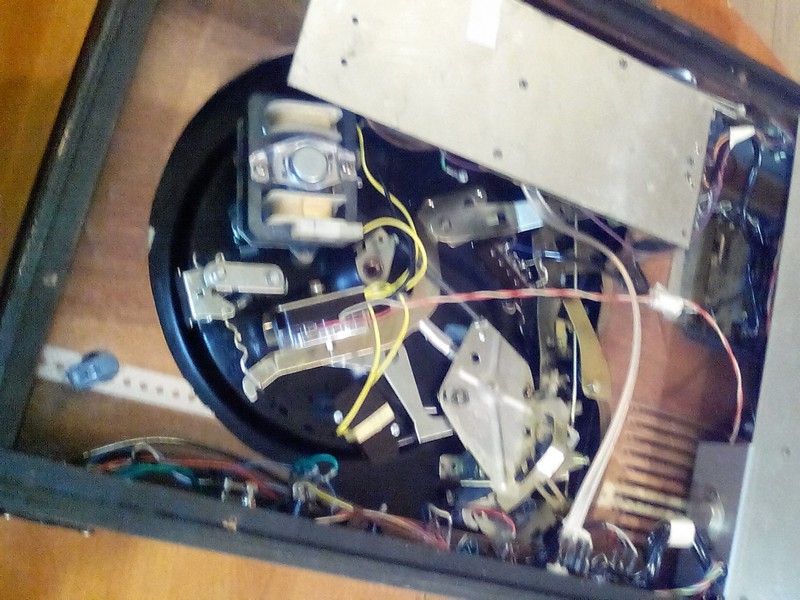

Et quelques photos de l'intérieur, avec le transitor de puissance qui est un ATES 2N3055.
Pour continuer à échanger: https://vintage-audio-heritage.fr
If it works, don't fix it !
Ditton 66,44 et Roger LS3/6. Denon DP-3500 bras JVC UA-7045, Kenwood KP-990, AG 9016 + Philips AD5045 Mon site : http://www.hifi-vintage.fr

Avatar du membre
Klemp
Administrateur du site
Messages : 6007
Enregistré le : lun. 2 juil. 2012 22:39
Localisation : Toujours dans mon terrier

Re: Tersen CF??? (Platine Garrard SP 25 MKIII)

Message par Klemp » jeu. 11 juin 2015 11:27

Bonjour

La cellule est une Shure M75-6

Ce n' est pas un "Ensemble" mais un "Combiné"

Sujet déplacé.
Jean

trodesson
Membre spécial
Messages : 92
Enregistré le : jeu. 24 oct. 2013 18:00

Re: Tersen CF??? (Platine Garrard SP 25 MKIII)

Message par trodesson » jeu. 11 juin 2015 11:33

Il s'allume le truc ? parce que je pense que ce doit être un sélecteur de tension (110v 220v)

Avatar du membre
Chambi95
Super membre
Messages : 947
Enregistré le : lun. 15 avr. 2013 14:02

Re: Tersen CF??? (Platine Garrard SP 25 MKIII)

Message par Chambi95 » jeu. 11 juin 2015 13:56

+1 avec Jean pour la cellule.
Au passage inutile de la démonter comme tu as fait, il suffisait de faire glisser le slide...
Bon, cela signifie que ton combiné utilise une cellule magnétique, et qu'il est donc équipé du préampli Riaa qui va bien. C'est plutôt de bon augure.
Le 2N3055 s'il est tout seul dans un coin c'est qu'il sert pour l'alimentation stabilisée, normalement tu devrais trouver 4 autres transistors du même genre pour l'amplification de puissance.
Au fait, tu as des enceintes pour le tester ?
