Nouvel ampli Triode R120 Fred&Pat

Message par Petitloup54 »

Pour fêter bientôt mes 1000 messages (bon, j’avoue, c’est une coïncidence 😜), je vais vous présenter notre nouveau projet en commun avec l’ami Patrick.
Notre dernier projet commun s’est avéré une réussite autant esthétique que qualitative:
https://www.audiovintage.fr/leforum/vie ... hp?t=56612
Comme d’habitude, Patrick s’occupera de la partie électronique et moi de l’habillage.
On va aller encore plus loin avec ce nouveau projet:
Découpe laser, découpe jet d’eau, impression 3D, moulage, usinage, gravage, peinture en carrosserie..
Avant de dévoiler ces prochain jours notre futur projet, voici nos sources d’inspiration
Modifié en dernier par Petitloup54 le sam. 15 déc. 2018 15:00, modifié 2 fois.

Avatar du membre
Petitloup54
Membre éminent
Messages : 1242
Enregistré le : dim. 6 janv. 2013 10:55
Localisation : nancy

Re: Nouveau projet DIY Fred&Pat

Message par Petitloup54 »

Bon, allez, je vais en dévoiler un peu plus sur le projet.
Vous l’aurez deviné, ça sera un nouvel ampli. À tubes évidemment et sur base de triode R120.
Pourquoi cette triode plutôt qu’une 300b ou 2A3.
Tout d’abord pour une histoire de budget car celle ci, fort méconnue en France mais très prisée au Japon et en Allemagne à l’avantage de ne pas avoir subi l’inflation des autres triodes citées.
C’est en fait l’équivalent français de la 2A3 et elle était utilisées jadis en télécommunications.
Son gros avantage est son chauffage indirecte qui en fait un tube très silencieux.
La puissance de l’ampli ne dépassera pas les 3-4 watts, ce qui est largement suffisant sur du haut rendement surtout en utilisation médium/aigu.

Avatar du membre
Lioga
Membre honoraire
Messages : 455
Enregistré le : ven. 13 nov. 2015 22:31
Localisation : 43°17'37"N ; 5°22'12"E

Re: Nouvel ampli Triode R120 Fred&Pat

Message par Lioga »

On dirait qu'un ampli BBC se prépare ...... Bleu Blanc et Chrome (BBC)
Ça me plait déjà !

Une utilisation médium_aigu ; voilà encore un projet intéressant !
Vous allez en construire combien ?
Teleton tfs70 à vendre.
Platine DENON SL-7D + DL 103
NAIM NAIT 3 (presque vintage )
SONY SS-7330 dont il ne me reste plus qu'à fabriquer les pieds

Avatar du membre
Petitloup54
Membre éminent
Messages : 1242
Enregistré le : dim. 6 janv. 2013 10:55
Localisation : nancy

Re: Nouvel ampli Triode R120 Fred&Pat

Message par Petitloup54 »

Un chacun 😉

Avatar du membre
damien
Membre no life
Messages : 3859
Enregistré le : mer. 9 févr. 2011 16:02
Localisation : Nancy

Re: Nouvel ampli Triode R120 Fred&Pat

Message par damien »

Je savais que ce style te plairait!
Ça va pas chômer pendant les vacances! ;)
Damien

Cherche 1 haut-parleur pioneer pax15b / pax38b

Avatar du membre
Petitloup54
Membre éminent
Messages : 1242
Enregistré le : dim. 6 janv. 2013 10:55
Localisation : nancy

Re: Nouvel ampli Triode R120 Fred&Pat

Message par Petitloup54 »

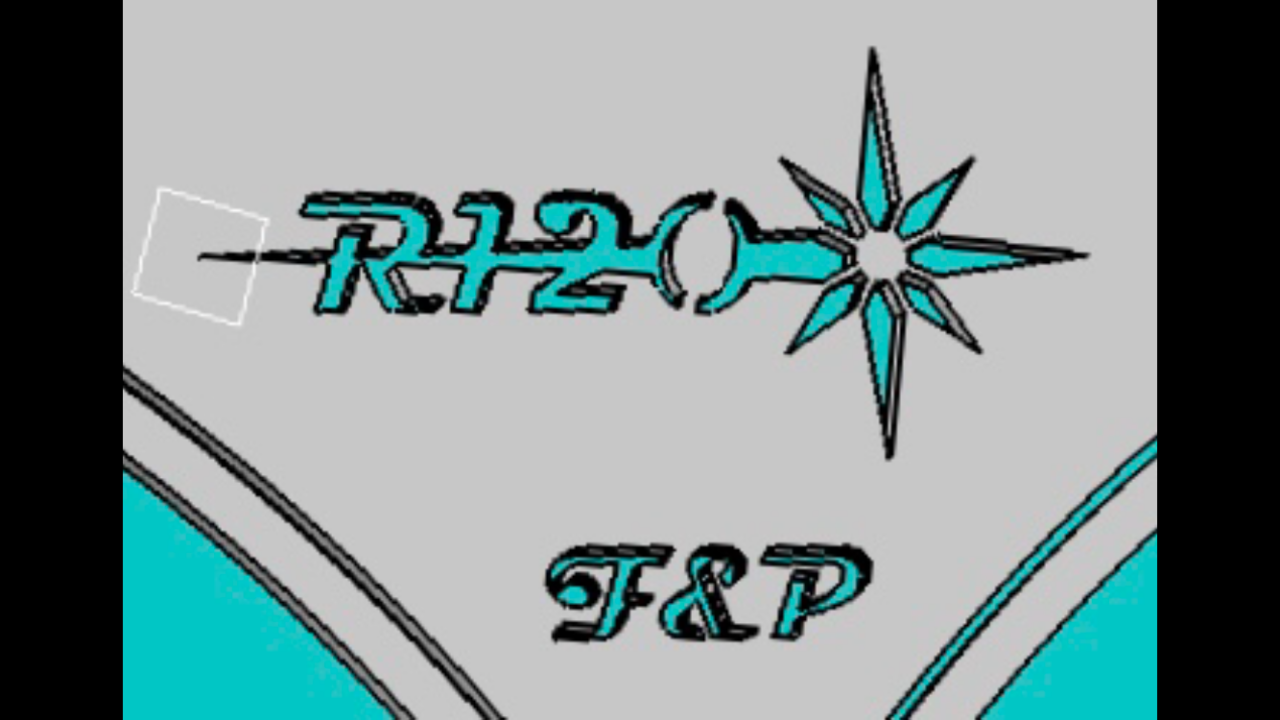

Voici la numérisation de notre ampli.
On garde les joues en bois qui sont un peu notre marque de fabrique.

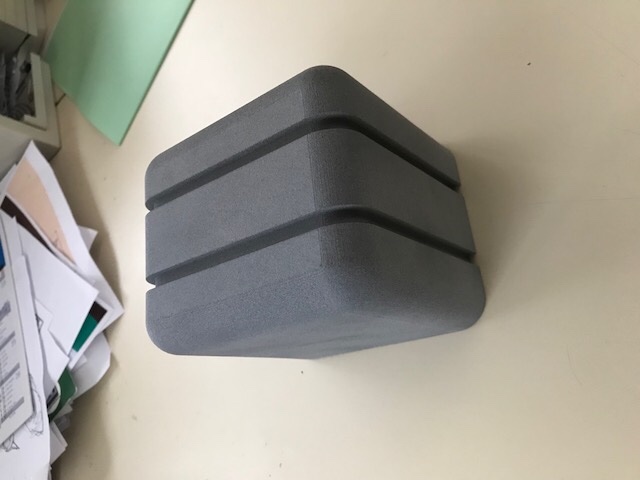

Première étape: réalisation d’un moule pour les transfos a partir d’une pièce en impression 3D
Les transfos seront blindés avant coulage de la résine.

Padawan
Super membre
Messages : 773
Enregistré le : ven. 18 juil. 2014 11:40
Localisation : Grenoble

Re: Nouvel ampli Triode R120 Fred&Pat

Message par Padawan »

Il va être chouette, j'ai hâte de voir le résultat final. :)

Wagtbtoobz

Re: Nouvel ampli Triode R120 Fred&Pat

Message par Wagtbtoobz »

L'ami Patrick il gougle aussi ?!
le vrai , l'authentique
le vrai , l'authentique
:hello:

Avatar du membre
Petitloup54
Membre éminent
Messages : 1242
Enregistré le : dim. 6 janv. 2013 10:55
Localisation : nancy

Re: Nouvel ampli Triode R120 Fred&Pat

Message par Petitloup54 »

Bien vu, je vois que tu suis 😉

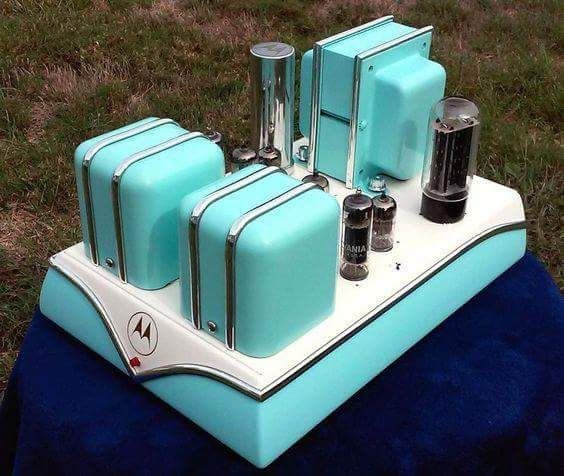

J’attendais quelques réactions avant de poster cette photo.
Oui, c’est évidemment une de nos sources d’inspiration de départ. On cherchait une idée qui fasse allusion au design et Damien nous a envoyé qqs idées dont celui-ci.
Idée dans un premier temps rejetée pour sa complexité à l’adapter puis après réflexion et le goût du chalenge, nous sommes partis sur cette idée en l’adaptant au DIY et nos possibilités.
En fait, La seule chose qui subsistera sera la forme des capots et leur disposition assez équilibrée.

Wagtbtoobz

Re: Nouvel ampli Triode R120 Fred&Pat

Message par Wagtbtoobz »

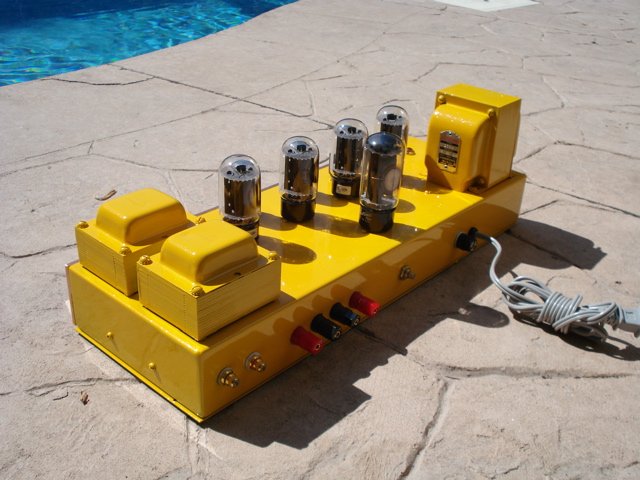

Ah forcément , les R120 j'ai donné aussi :whistle: Tiens, pour les esprits chagrins que la couleur dérange, il y a la version Caterpillar :


et même un rouge rebrandé "Magnavox" ... D'ailleurs Motorola n'a jamais pondu ce genre d'engin : Ils ne pratiquaient que les radiocommunications mobiles pour Taxis, Police, Pompiers et .... téléphonie mobile ;)
