Bras Sme 3012 DIY sur platine Sparta

[Petitloup54]

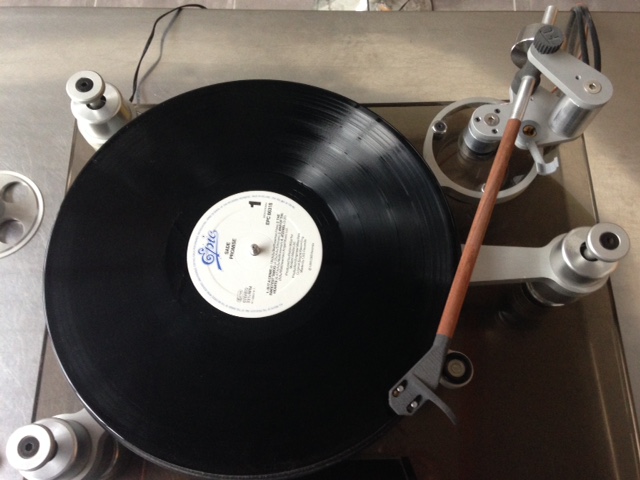

Toujours en collaboration avec l'ami Patrick, apres l'excellent bras Schroeder qui sied à merveille a ma belle oracle:

viewtopic.php?f=22&t=48952&start=20




Il fallait équiper nos Sparta et quoi de mieux qu'un SME pour satisfaire à l'origine américaine de la "bête". Bon, j'avoue que sur ce coups, ce ne fut pas simple car pour compliquer les choses, dans notre CDC, aucune récupération sur d'autre bras (hormis le connecteur SME), un bras coudé en bois et comme modèle, le SME 3012. Merci d'ailleurs A Damien qui m'a permis de désosser complètement son SME pour l'analyser sous toutes les coutures

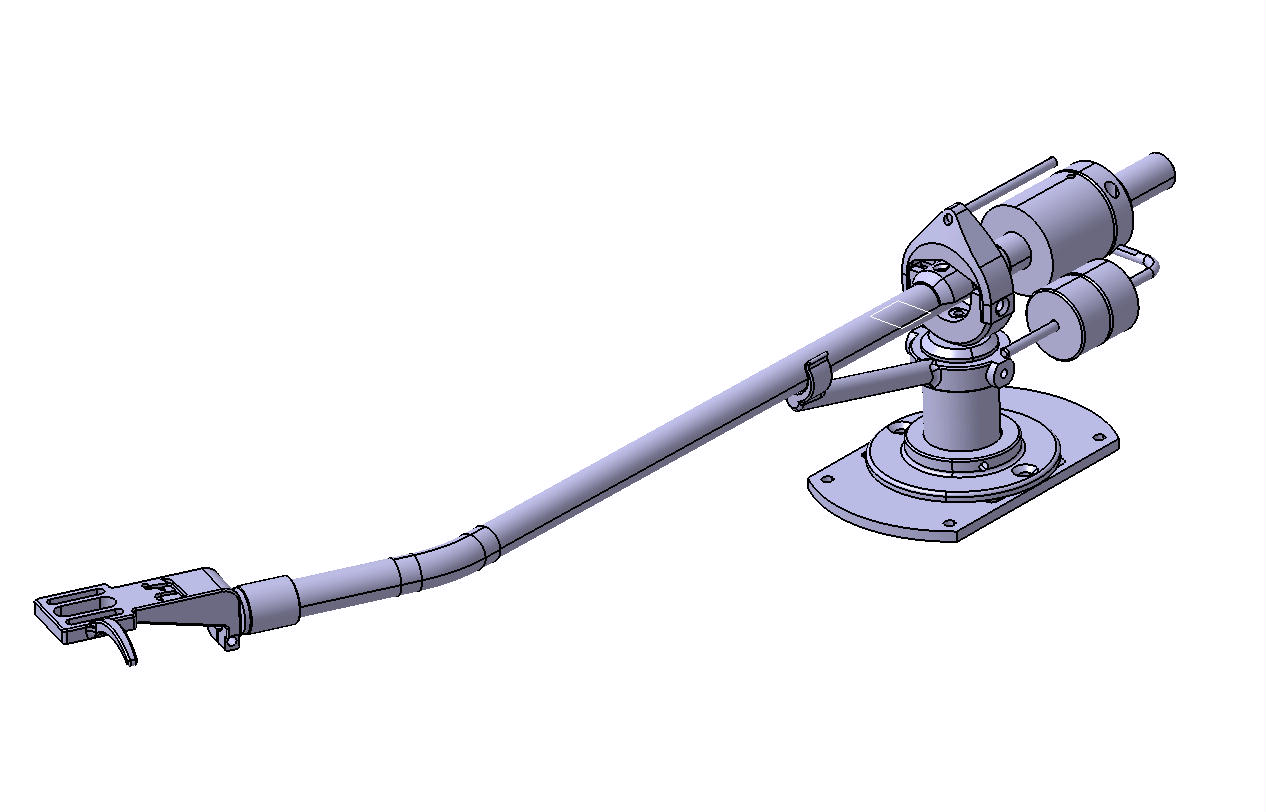

1er travail, la numerisation 3D



[Petitloup54]

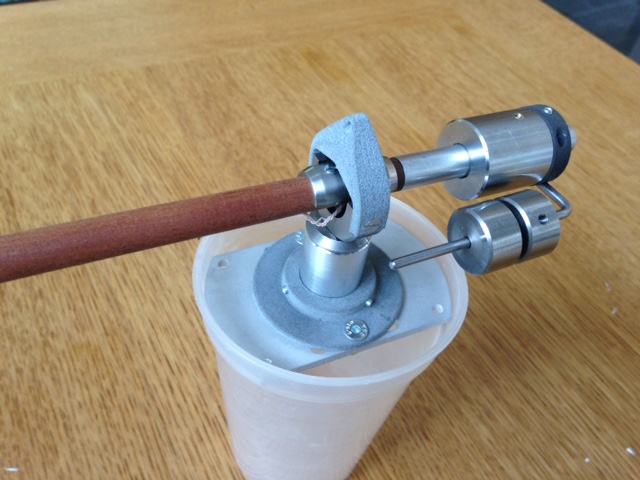

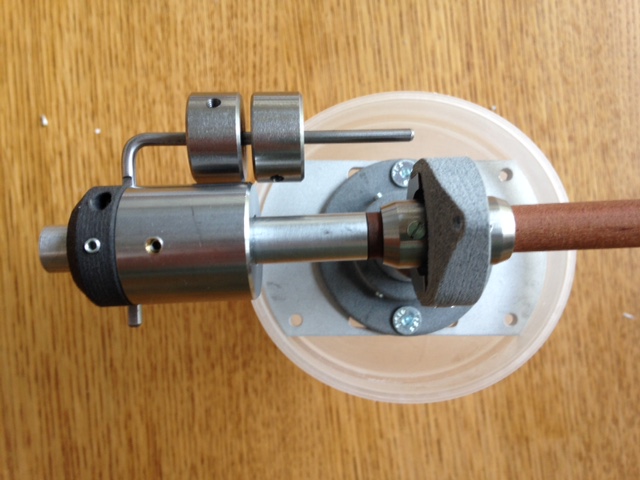

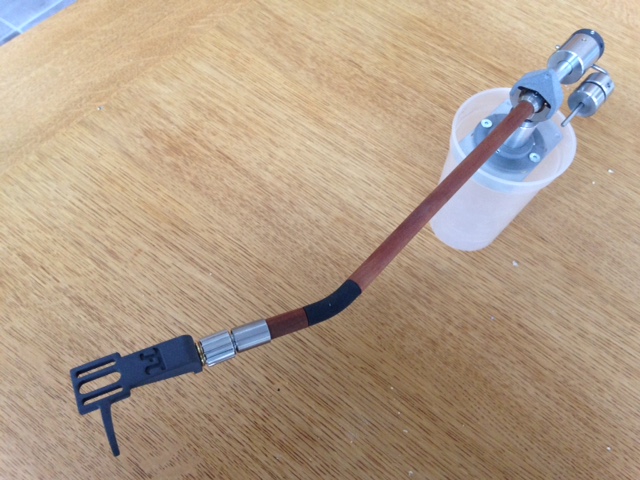

... Puis s'en suivit un gros travail d'usinage sous toutes ses formes:
Tournage, fraisage (inox pour le couteau, la cuvette et les contrepoids et alu pour le corps de roulements et le support de contrepoids)
Découpe par érosion au fil pour le couteau (permet une précision au micron)

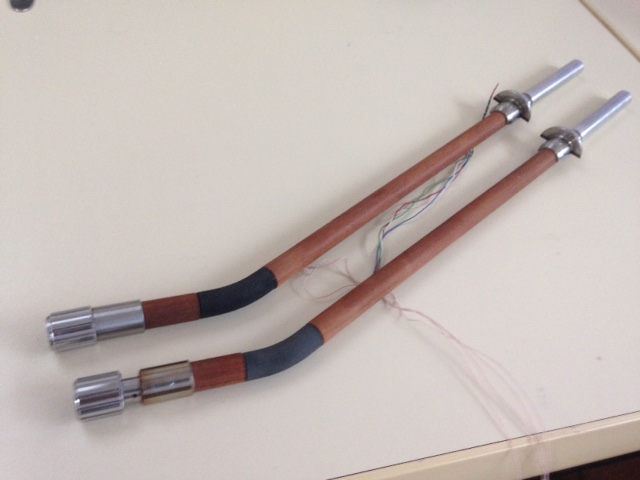

Tournage du bras en bois.
Impression 3D des pièces n'ayant aucune incidence sur le bon fonctionnement du bras.
Bref, il y a un bon tas de pièces sur ca bras!





[Petitloup54]

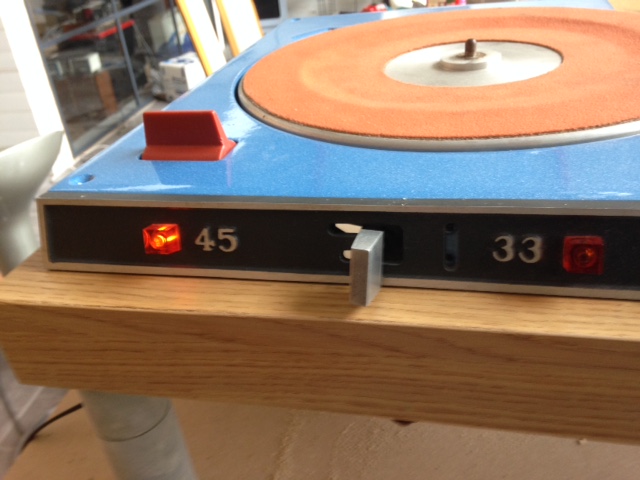

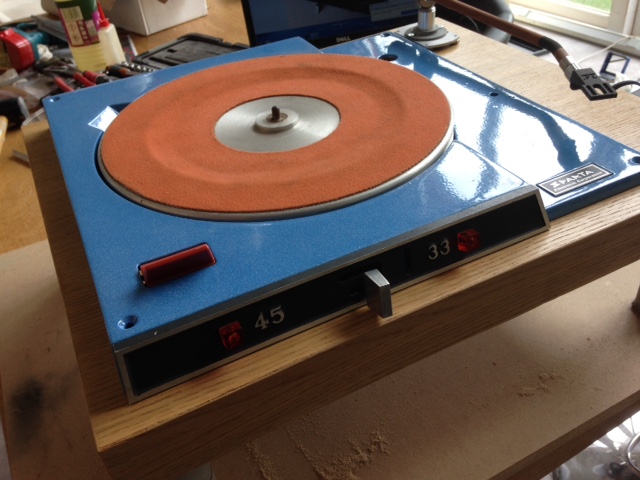

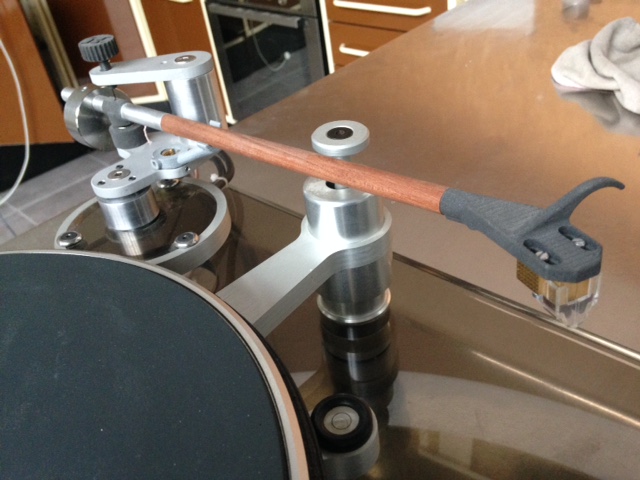

La Sparta en cours de montage:




[Padawan]

La grande classe !! J'ai vu la Sparta en question en vrai et c'est un grooooos et beau bébé !!

[chartz]

C'est incroyable ce que certains artisans arrivent à faire.
Bravo !

[pvphil]

Superbe projet.

Bien vu le Logo pour boucher l'ouverture de l'ancien bras

(Il irait bien sur ma Sparta, où que ça s’achète ce logo ?)

Une petite remarque, sans aucune mauvaise intention bien sur, il aurait été bien de fraiser la cuvette d’accueil des 2 vis FHC de fixation du bras, de façon à les rendre affleurantes au support.

[Petitloup54]

Logo DIY aussi (impression 3D, le plus long a été de le dessiner en 3D)
Envoie moi ton adresse en MP, je t'en enverrai un

[Petitloup54]

Une petite remarque, sans aucune mauvaise intention bien sur, il aurait été bien de fraiser la cuvette d’accueil des 2 vis FHC de fixation du bras, de façon à les rendre affleurantes au support.

Pour l'instant, les fixations du bras ne sont pas définitives, je dois également faire une petite entretoise sous le support SME (en lieu et place des écrous) et fraiser aussi les trous de fixation du support.

[pvphil]

Logo DIY aussi (impression 3D, le plus long a été de le dessiner en 3D)
Envoie moi ton adresse en MP, je t'en enverrai un

Ah super, c'est chouette

Merci à toi,

[dylanjumpman]

Très stylé tout ça
