Bonjour,
Le principe retenu pour le pilotage du plateau :
- Coupure du 220V par un Triac piloté par un microcontrôleur via un MOC, je me suis inspiré de ce schéma du site "astuces pratiques".

Le choix du microcontrôleur a été retenu car je compte ajouter d'autres fonctionnalités pour un autre projet (sans appel).
Le bras en question dispose d'une languette, qui servait à l'origine a piloter l'arrêt du plateau et le retour du bras, je vais me servir de cette languette pour arrêter et démarrer le plateau.
Je me suis inspiré du principe des premières platines, où il fallait emmener le bras tout à l'extérieur pour démarrer le plateau et à la fin du disque pour l'arrêter.
La détection de ces deux positions sera confié à deux Opto interrupteurs, du type :
Ce qui donne le schéma général :

Une vue plus détaillé du système :

La détection de la languette au point A/B fait démarrer/arrêter le plateau via le pilotage du Triac.

La première version du firmware est déjà fonctionnelle (simulation, manque la construction d'une maquette)

La suite bientôt.

Amicalement
Victor

vic78
Membre confirmé
Messages : 26
Enregistré le : lun. 27 août 2012 09:56

Re: Projet DIY : Valise Platine Vinyle Retro

Message par vic78 »

En plus concret :
La fameuse languette du bras avec les points A et B, on aperçoit aussi la vis de réglage :

Une photo avec un des deux Opto-interrupteurs

Amicalement
Victor

Avatar du membre
vendin
Membre éminent
Messages : 1453
Enregistré le : lun. 17 mars 2014 21:09
Localisation : Noisy le grand 93

Re: Projet DIY : Valise Platine Vinyle Retro

Message par vendin »

:yes!: Victor.

J'aime bien cette idée, bon courage.
Pascal.

vic78
Membre confirmé
Messages : 26
Enregistré le : lun. 27 août 2012 09:56

Re: Projet DIY : Valise Platine Vinyle Retro

Message par vic78 »

:merci: pour vos commentaires et encouragements.

Je posterai au fur et à mesure de l'avancement.

Amicalement
Victor

vic78
Membre confirmé
Messages : 26
Enregistré le : lun. 27 août 2012 09:56

Re: Projet DIY : Valise Platine Vinyle Retro

Message par vic78 »

Bonsoir,
Des nouvelles, en attendant la totalité des composants :
- Une image de la partie sortie audio, a droite où brancher la "masse" de la parti audio

Une vidéo de la partie commande du moteur (on y voit la commande du moteur via les deux opto-interrupteurs). Mille excuses pour la qualité de la vidéo et le bruit. J'en profite pour féliciter les internautes pour leur travail de préparation des photos et des vidéos de leurs réalisations, c'est compliqué, en tout cas pour moi (c'est la première fois concernant les vidéos). La suite bien tôt (désolé pour le coté "mike gver" du montage ) :

Ici : https://youtu.be/4WrtGbFb8Zw

Pour résumer :
Un PIC (j'en ai plein) + Firmware maison
Un MOC30xx - Opto Coupleur
Un BTA16-xxx - Triac
Quelques résistances et du câble

Le choix du PIC a sa raison, par la suite il pilotera un moteur moteur brushless et contrôlera la vitesse de rotation du plateau (projet à venir)
Le montage est à revoir avec un vrai PCB.

C'est un prototype qui a servi à valider le principe.

Amicalement
Victor

vic78
Membre confirmé
Messages : 26
Enregistré le : lun. 27 août 2012 09:56

Re: Projet DIY : Valise Platine Vinyle Retro

Message par vic78 »

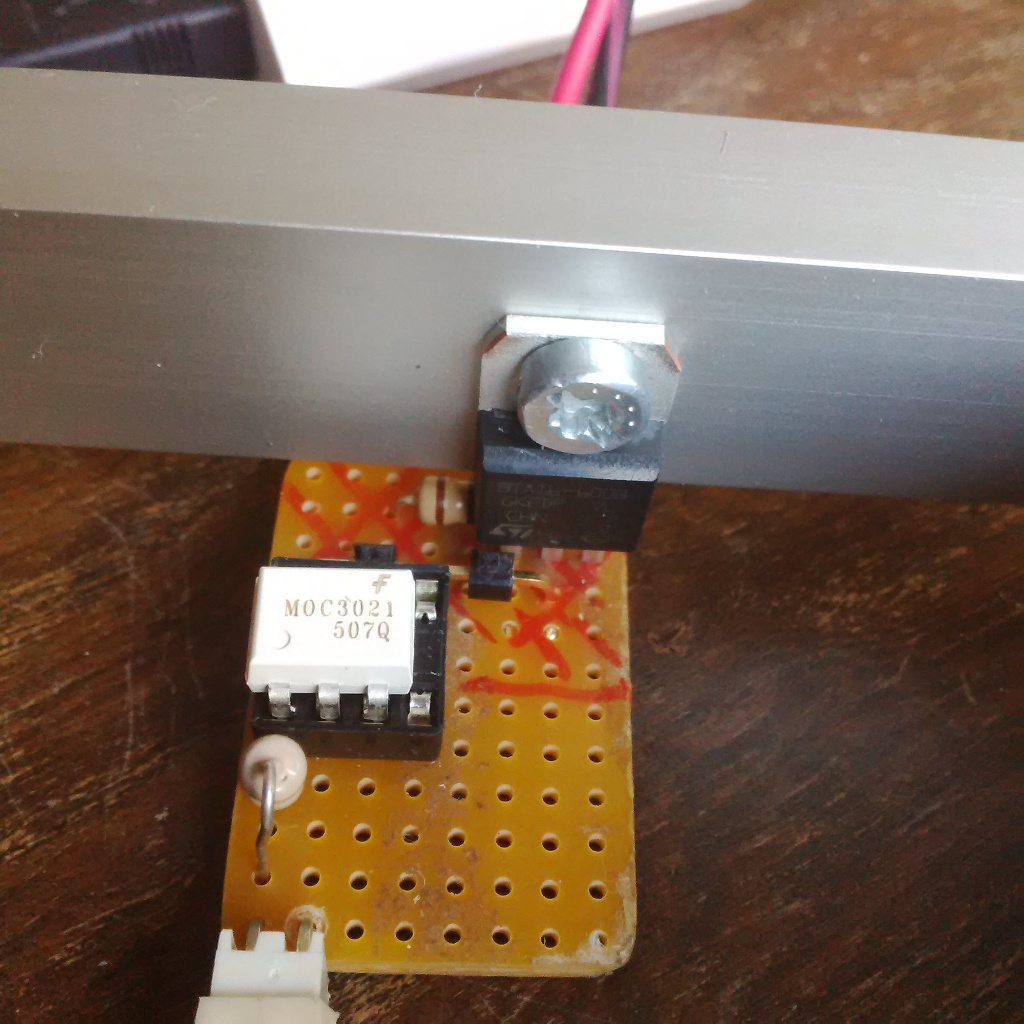

Deux images sur les deux cartes (PCB) quel horreur :couik: mais bon ça fonctionne :
Le MOC3021 et le BTA16 on voit la résistance 1K 1W
La zone de 5v et celle de 220 (trais rouges)


Puis l'autre (quelle pagaille), le PIC une LED et la connexion des deux fourches à gauche et l'alimentation 5v en haut à gauche, le pic à droite et le fil de commande du triac en vert, les signaux des deux fourches arrivent via les deux fils en orange. Comme vous pouvez le constater il reste des "broches" disponibles sur le PIC.

vic78
Membre confirmé
Messages : 26
Enregistré le : lun. 27 août 2012 09:56

Re: Projet DIY : Valise Platine Vinyle Retro

Message par vic78 »

Bonsoir,
Les dernières nouvelles :
- Après quelques réglages des opto-interrupteurs, le moteur s'arrête en fin de lecture, le démarrage se fait un emmenant le bras vers l'extérieur. Un bon pilotage du triac via le PIC.
- A vide on entend les parasites générés par le moteur, comment les supprimer ?
- Un essai avec un disque, et là mauvaise surprise, le moteur est fatigué, il ne tourne pas correctement.

Bilan temporaire :
- Assez content de la réalisation, l'assemblage électronique sur des plaques d'essai est à revoir, le dessin d'un circuit imprimé est à faire.
- Moteur a changer (commandé sur internet, espérons que ce soit le bon.)
- Le rendu final est à la hauteur de celui espéré.

Il manque le connecteur/Interrupteur 220v, toujours pas reçu.

La suite bientôt (dès réception des composants manquants).

Amicalement
Victor.

vic78
Membre confirmé
Messages : 26
Enregistré le : lun. 27 août 2012 09:56

Re: Projet DIY : Valise Platine Vinyle Retro

Message par vic78 »

Bonsoir,
Je viens de recevoir les derniers éléments, reste plus qu'a assembler le tout.
Le réglage des Opto-interrupteurs a été fait, après quelques essais ça fonctionne et répond au cahier des charger.

Reste à percer pour la fiche celle-là, elle intègre un fusible, l'interrupteur et le témoin de sous-tension :

La suite certainement après les vacances scolaires.

Amicalement
Victor
