Re: Projet DIY : Ten Watt High Quality Stereophonic Amplifier

Message par Lantenac »

Voila, le Ten watt est pratiquement terminé.

J'ai du changer quelques valeurs de résistance, par rapport au gain sur la contre réaction R18 et R19 qui sont maintenant de 6,8 Kohm, et 10 Kohm. C'est du principalement par ce que je ne vais finalement pas installé la ballance et les tones.



Il y a eu une optimisation en rajoutant en // de R10 un filtre RC que voici. D'abord une résistance ajustable pour test, et connaitre la meilleur valeur en fonction du signal de sortie (Valeur de 12Kohm retenu). Test fait sur un signale carré, pour réduire les piques en haut a gauche du signal. Du coup, à 10000 hz, malgré les TU-101, cela corrige un peu mieux, et même si je n'ai pas un signal carré en sortie, ce n'est plus une sinusoïde !
Voila le correctif définitif !
Voila le correctif définitif !

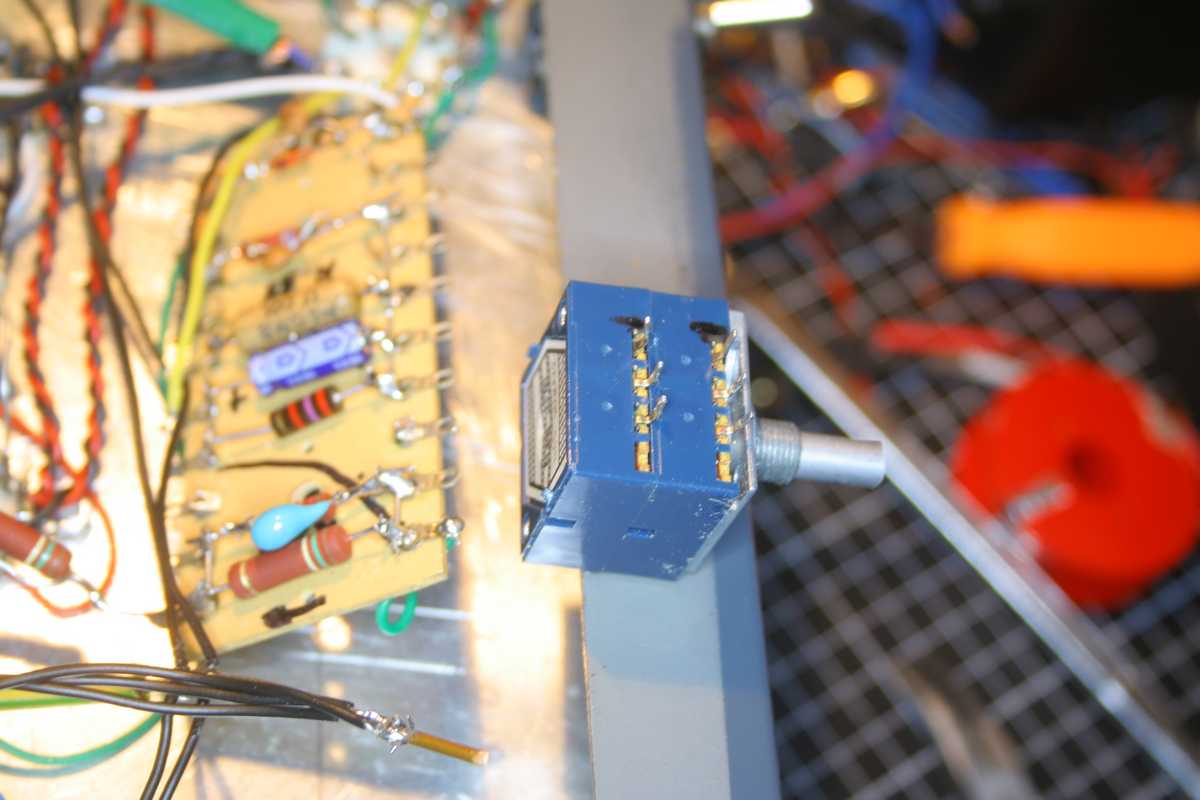

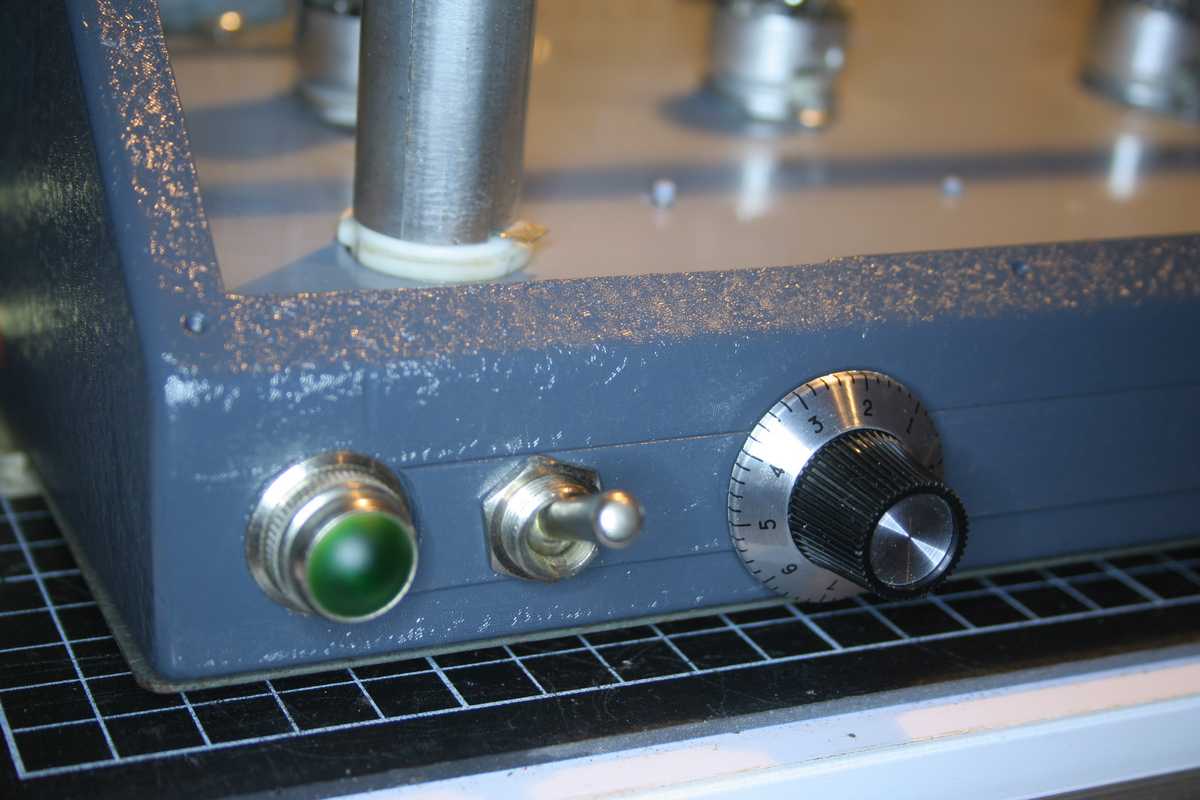

J'ai intégré définitivement le potentiometre de 250 K alps. J'ai du coupé le teton en façade, et j'ai réduit la longueur de la tige par rapport a mon chassis, car de tout façon le potentiometre rentre juste à l'emplacement, il ne peut plus bouger.
Je test actuellement la viabilité d'un plexi, par rapport à la chauffe....
Il me reste a rajouter un sélecteur de source, et les trous en trop en façade serviront à fixer une plaque, avec le nom de l'ampli.

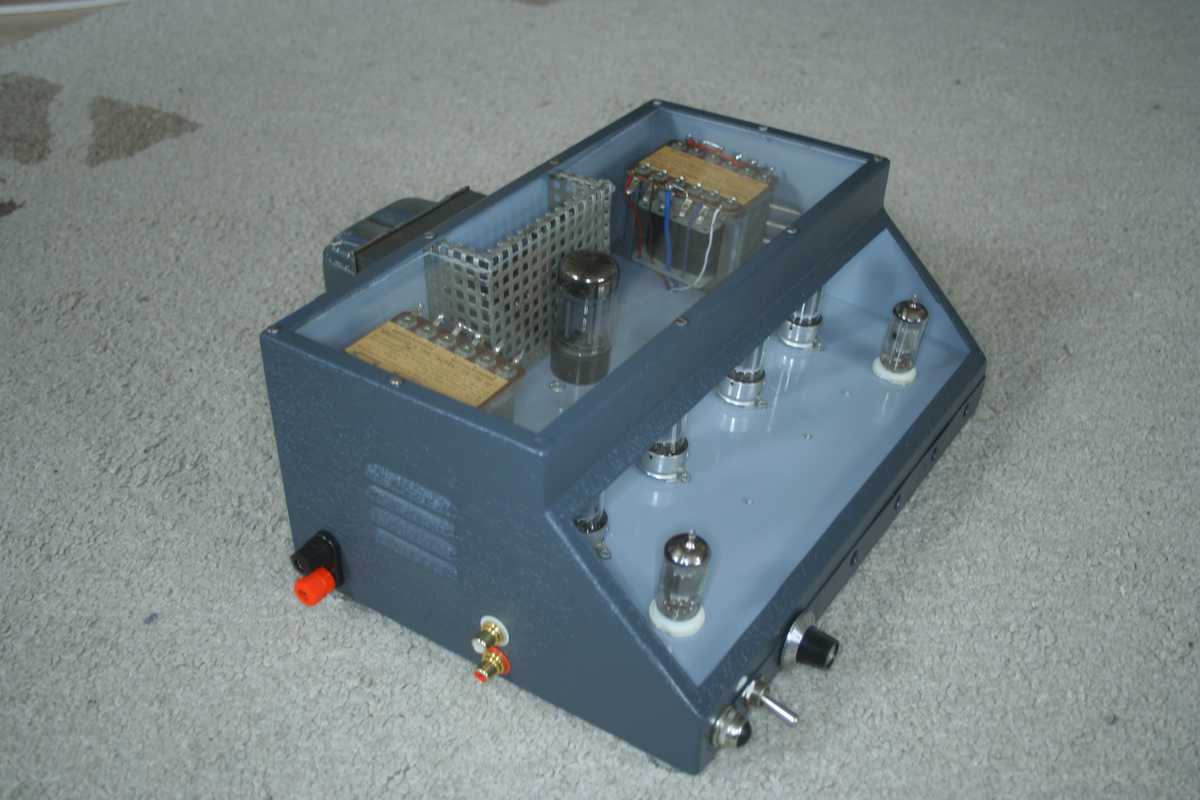

La plaque de plexis du dessus est posé, elle est inséré par l'intérieur, pour une meilleur finition, on ne la remarque pratiquement pas !
La plaque de plexis du dessus est posé, elle est inséré par l'intérieur, pour une meilleur finition, on ne la remarque pratiquement pas !

Il sonne plutot bien, pour un premier ampli à lampe, je pense que je ne pouvais pas faire mieux. Un grand merci à Michel qui m'a donné beaucoup d'informations, et qui m'as fait comprendre beaucoup de chose.

Il reste tout de même à mesurer l'ensemble des lampes ECL86, et de faire le meilleur appairage possible. Mais il tourne, et j'ai réussi à supprimer la ronflette, on entends plus aucun bruit de fond grâce au câbles blindé, mais aussi je pense à la plaque qui ferme le dessous de l'ampli.

Je ferais une petite vidéo avec les Rogers LS3/6 de branché dessus, et sans doute les ditton 66...
Modifié en dernier par Lantenac le sam. 19 nov. 2016 23:30, modifié 1 fois.
Pour continuer à échanger: https://vintage-audio-heritage.fr
If it works, don't fix it !
Ditton 66,44 et Roger LS3/6. Denon DP-3500 bras JVC UA-7045, Kenwood KP-990, AG 9016 + Philips AD5045
Avatar du membre
mimi80
Membre honoraire
Messages : 314
Enregistré le : lun. 6 janv. 2014 20:22
Localisation : Amiens

Re: Projet DIY : Ten Watt High Quality Stereophonic Amplifier

Message par mimi80 »

Oups, ce n'est pas bon, le réseau RC tu l'a fait // et il doit etre série.
Michel
Celestion ditton44 , KT66 diy, Préampli SRPP Diy ,Saba Freiburg 15,Saba studio A
Avatar du membre
Lantenac
Super membre
Messages : 814
Enregistré le : mar. 9 juin 2015 19:04
Localisation : Nantes
Contact :

Re: Projet DIY : Ten Watt High Quality Stereophonic Amplifier

Message par Lantenac »

A zut, bon, ben je vais faire les modifs....
Pour continuer à échanger: https://vintage-audio-heritage.fr
If it works, don't fix it !
Ditton 66,44 et Roger LS3/6. Denon DP-3500 bras JVC UA-7045, Kenwood KP-990, AG 9016 + Philips AD5045
Avatar du membre
mimi80
Membre honoraire
Messages : 314
Enregistré le : lun. 6 janv. 2014 20:22
Localisation : Amiens

Re: Projet DIY : Ten Watt High Quality Stereophonic Amplifier

Message par mimi80 »

Oui et il faut recommencer pour trouver la meilleure valeur pour R
Michel
Celestion ditton44 , KT66 diy, Préampli SRPP Diy ,Saba Freiburg 15,Saba studio A
Avatar du membre
Lantenac
Super membre
Messages : 814
Enregistré le : mar. 9 juin 2015 19:04
Localisation : Nantes
Contact :

Re: Projet DIY : Ten Watt High Quality Stereophonic Amplifier

Message par Lantenac »

Je me doute bien. Donc cellule RC en série de r10, c'est ça ?
Pour continuer à échanger: https://vintage-audio-heritage.fr
If it works, don't fix it !
Ditton 66,44 et Roger LS3/6. Denon DP-3500 bras JVC UA-7045, Kenwood KP-990, AG 9016 + Philips AD5045
Avatar du membre
mimi80
Membre honoraire
Messages : 314
Enregistré le : lun. 6 janv. 2014 20:22
Localisation : Amiens

Re: Projet DIY : Ten Watt High Quality Stereophonic Amplifier

Message par mimi80 »

Une resistance en série avec un condo et le tout en // sur R10,je t'ai renvoyé un exemple sur ta messagerie
Michel
Celestion ditton44 , KT66 diy, Préampli SRPP Diy ,Saba Freiburg 15,Saba studio A
Avatar du membre
Lantenac
Super membre
Messages : 814
Enregistré le : mar. 9 juin 2015 19:04
Localisation : Nantes
Contact :

Re: Projet DIY : Ten Watt High Quality Stereophonic Amplifier

Message par Lantenac »

OK.la modif sera faite demain.
Modifié en dernier par Lantenac le dim. 20 nov. 2016 14:19, modifié 1 fois.
Pour continuer à échanger: https://vintage-audio-heritage.fr
If it works, don't fix it !
Ditton 66,44 et Roger LS3/6. Denon DP-3500 bras JVC UA-7045, Kenwood KP-990, AG 9016 + Philips AD5045
Avatar du membre
Lantenac
Super membre
Messages : 814
Enregistré le : mar. 9 juin 2015 19:04
Localisation : Nantes
Contact :

Re: Projet DIY : Ten Watt High Quality Stereophonic Amplifier

Message par Lantenac »

La modification est faite, cela donne ceci finalement :
Et voici ce que cette modification améliore (en jaune la sortie HP, en vert le signale carré d'entrée):

Avant :
sans correction.PNG
sans correction.PNG (101.62 Kio) Vu 2881 fois

Après (Les échelles ne sont pas identique, mais on gagne tout de même sur le signal, d'autant plus que l'on est à 100mV/div au lieu de 500mV/Div au dessus) :
ajustement signal carré 1000 Hz RC série définitif 47K.PNG
ajustement signal carré 1000 Hz RC série définitif 47K.PNG (112.01 Kio) Vu 2881 fois


Pour le plexi, je vais devoir faire des modifications, pour que la chaleur puisse sortir. Je vais découper une grille, comme celle qui protège le transformateur, et la mettre juste au dessus de ECL86. Car une fois fermé, le plexi chauffera trop. Je vais donc faire une petite découpe dans le plexi pour pouvoir mettre cette nouvelle grille. Il y aura donc le plexi et cette grille supplémentaire.

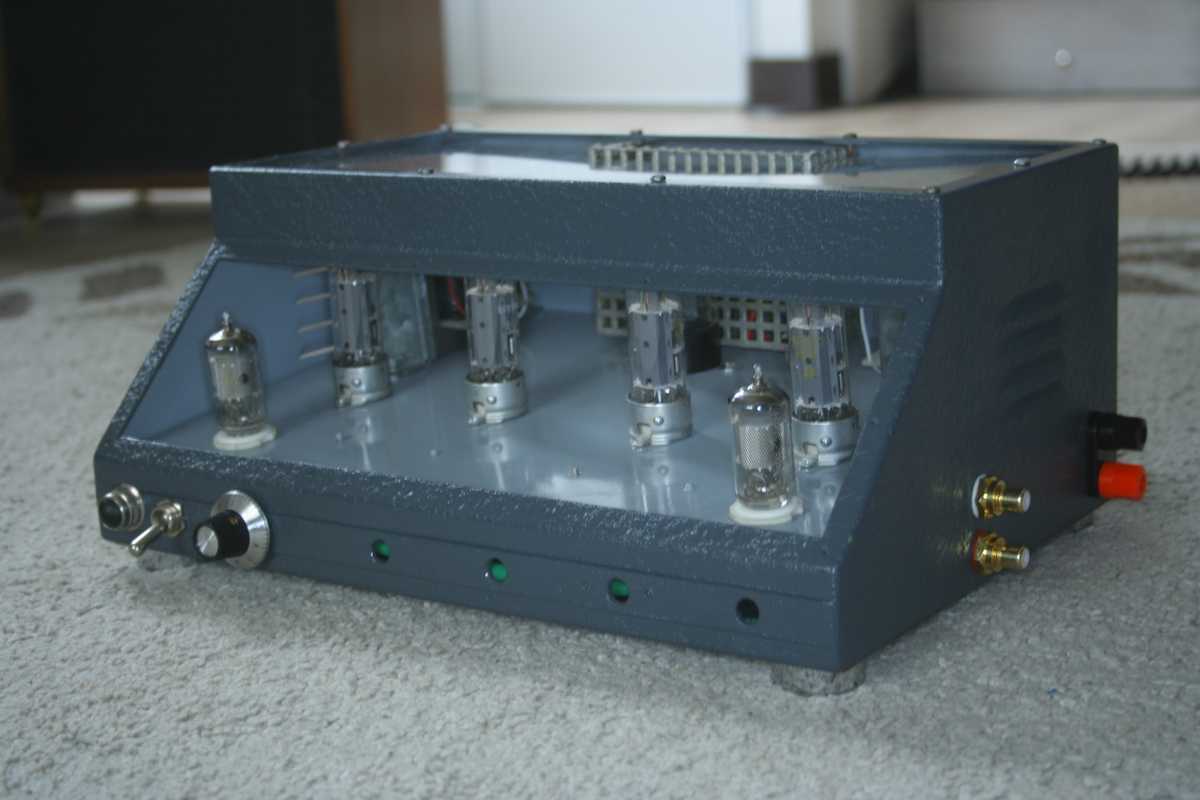

Quelques photos, avec les pieds rajoutés, ainsi que la plaque du dessous.

Et deux vidéos pour la forme comparatif ditton 66 / rogers LS3/6

Les ditton 66 :



Les rogers LS3/6
Pour continuer à échanger: https://vintage-audio-heritage.fr
If it works, don't fix it !
Ditton 66,44 et Roger LS3/6. Denon DP-3500 bras JVC UA-7045, Kenwood KP-990, AG 9016 + Philips AD5045
fabriceauble
Membre honoraire
Messages : 105
Enregistré le : mer. 2 mars 2016 09:33

Re: Projet DIY : Ten Watt High Quality Stereophonic Amplifier

Message par fabriceauble »

:cool: :cool:
