Projet DIY : Ten Watt High Quality Stereophonic Amplifier

Message par Lantenac »

Bonjour,

Je vais me lancer dans quelque temps dans la reconstruction de cette ampli Ten Watt High Quality Stereophonic Amplifier, de Mullard. Je vais utiliser des ECL86 en push pull avec prises ultra linéaires.

Je n'y connais pas grand chose sur les ampli à lampe, et c'est en fonction de mon stock de pièces nouvellement acheté, que j'ai choisie celui-ci. Autre point intéressent, j'ai toutes les informations nécessaire pour cette ampli :

http://www.r-type.org/articles/art-003f.htm

Y comprit les plans du câblage en l'air !


Je pense que c'est un bon choix pour un premier essai.

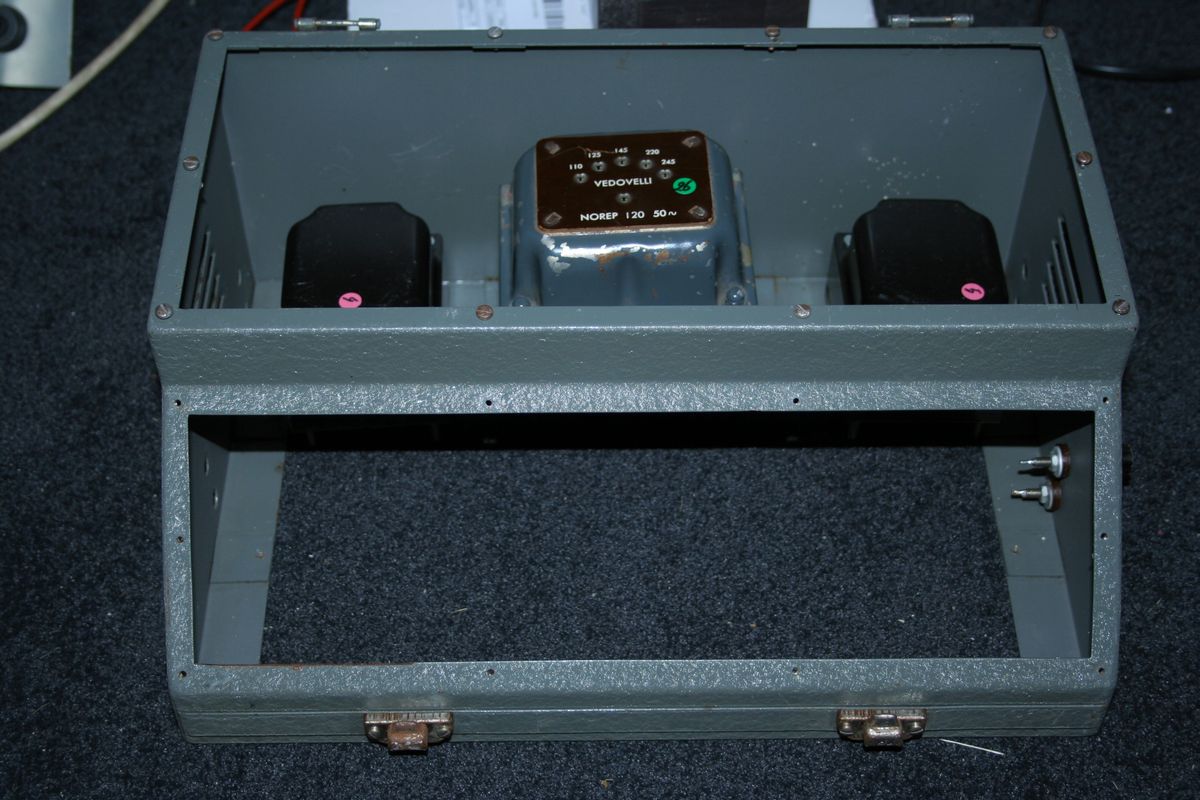

Je pense utilisé ce chassis, qui sera posé sur un socle en bois. avec les ouvertures de dessus et de devant qui seront "fermé" avec un plexi. Pour le moment je n'en suis qu'au début de mes réflexions, donc ça changera peut-être un peu...
D'ailleur, je ne sais pas d'où provient ce chassis, et me demande si ce n’était pas un châssis d'un ampli à lampe justement ?

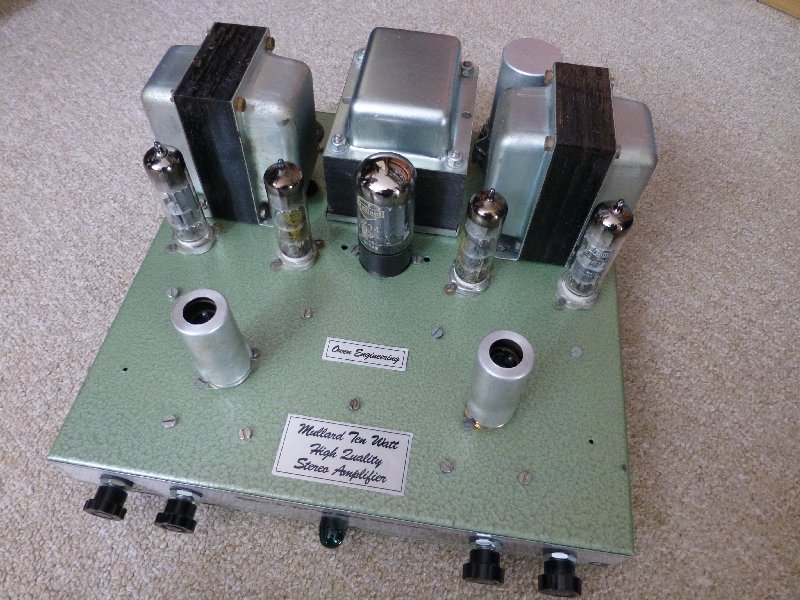

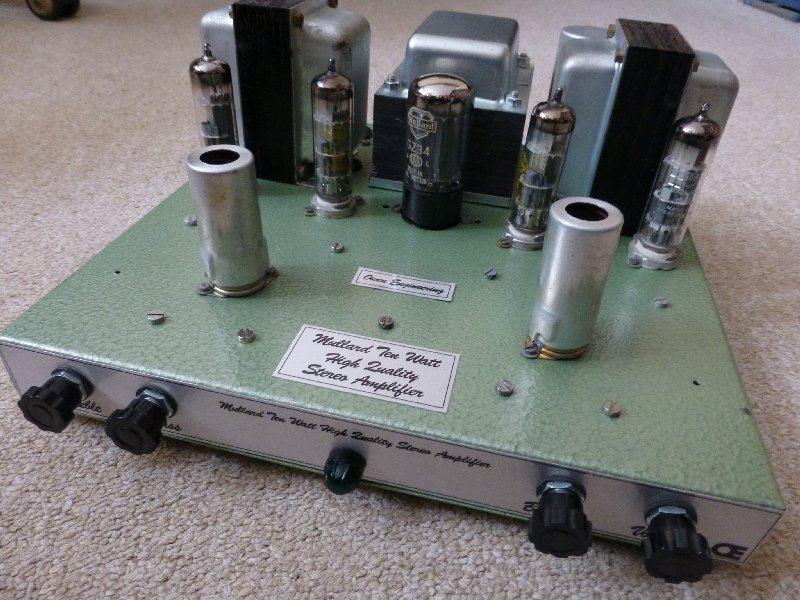

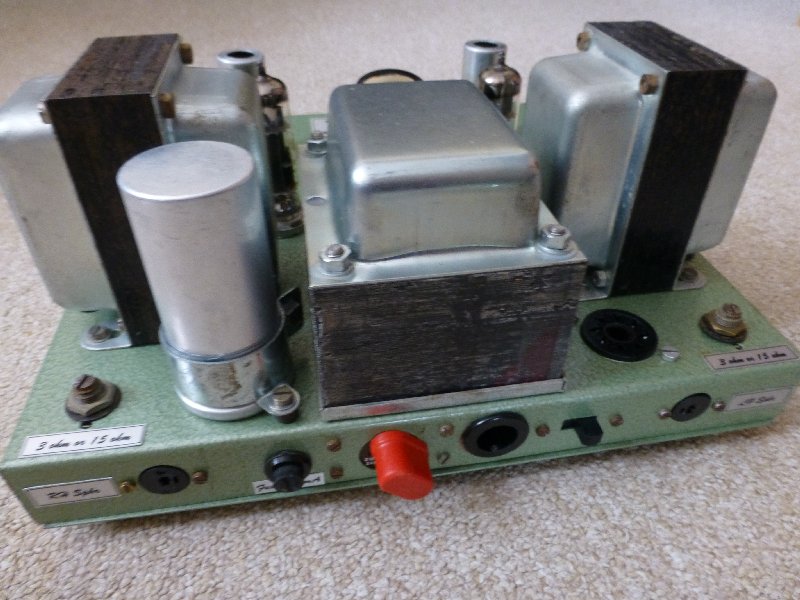

Et quelques photos d'une version qui avait été construite à l'époque :
Pour continuer à échanger: https://vintage-audio-heritage.fr
If it works, don't fix it !
Ditton 66,44 et Roger LS3/6. Denon DP-3500 bras JVC UA-7045, Kenwood KP-990, AG 9016 + Philips AD5045
Avatar du membre
mimi80
Membre honoraire
Messages : 314
Enregistré le : lun. 6 janv. 2014 20:22
Localisation : Amiens

Re: Reconstruction ampli à lampes Ten Watt High Quality Stereophonic Amplifier

Message par mimi80 »

Bonjour,
on ne peut que t'encourager pour ce beau projet, on va suivre cela avec intérèt.
Michel
Michel
Celestion ditton44 , KT66 diy, Préampli SRPP Diy ,Saba Freiburg 15,Saba studio A
Avatar du membre
pazalaza
Membre honoraire
Messages : 289
Enregistré le : jeu. 18 juin 2015 00:38
Localisation : Val De Marne - coordonnées GPS: 48°50′32″N ; 2°30′13″E
Contact :

Re: Reconstruction ampli à lampes Ten Watt High Quality Stereophonic Amplifier

Message par pazalaza »

Salut Lantenac

C'est sympathique pour débuter en plus tu a tout ce qu'il te faut en pièce :genial:
De quoi s'occuper pendant tout l'été
Attention quand même... La HT ça décoiffe :cfou:


A+
Xavier.

"Souvent la foule trahït le Peuple"
Victor Hugo.

(\__/)
(='.'=)
(")_(")
Avatar du membre
Lantenac
Super membre
Messages : 814
Enregistré le : mar. 9 juin 2015 19:04
Localisation : Nantes
Contact :

Re: Reconstruction ampli à lampes Ten Watt High Quality Stereophonic Amplifier

Message par Lantenac »

Je vais essayer de ne pas me prendre une déculotté éléctrique. Les tentions sont un peu moins forte que des amplis plus puissant cela dit... :lol2:
Pour continuer à échanger: https://vintage-audio-heritage.fr
If it works, don't fix it !
Ditton 66,44 et Roger LS3/6. Denon DP-3500 bras JVC UA-7045, Kenwood KP-990, AG 9016 + Philips AD5045
6336A

Re: Reconstruction ampli à lampes Ten Watt High Quality Stereophonic Amplifier

Message par 6336A »

Les tentions sont un peu moins forte que des amplis plus puissant cela dit...
Il n'y a aucun rapport entre la valeur de la tension et la puissance d'un ampli. On peut faire un ampli à tubes avec une HT de 1250V qui fera 20W/8ohm, comme un de 140W/8ohm toujours à tubes avec 300V.
De même, on peut subir une électrocution létale avec 50V...
Avatar du membre
pvphil
Membre no life
Messages : 2040
Enregistré le : jeu. 10 avr. 2014 12:19
Localisation : 83 Var coté mer

Re: Reconstruction ampli à lampes Ten Watt High Quality Stereophonic Amplifier

Message par pvphil »

Salut Lantenac, :hello:

Tu as fait une sacrée trouvaille l'autre fois, une caverne d’Ali Baba pour bricoleurs :genial: mais fait attention, ne t'engage pas dans les amplis à tubes si tu ne maîtrises pas parfaitement, au moins les consignes de sécurité absolument indispensables... :danger:

C'est pas "une déculotté électrique" que tu risques vraiment, c'est d'y laisser ta vie. :roll:

C'est pas insurmontable mais il faut bien y réfléchir avant, car après....souvent c'est trop tard.

Bonne musique à toi. :cow:
Philippe ....88 notes et Jazz , Bossa , Nougaro, Compas...
Avatar du membre
Lantenac
Super membre
Messages : 814
Enregistré le : mar. 9 juin 2015 19:04
Localisation : Nantes
Contact :

Re: Reconstruction ampli à lampes Ten Watt High Quality Stereophonic Amplifier

Message par Lantenac »

Je vais y aller en douceur... avec toute les précautions qu'il faut, et vos conseils au fil de l'avancé du projet.
Pour continuer à échanger: https://vintage-audio-heritage.fr
If it works, don't fix it !
Ditton 66,44 et Roger LS3/6. Denon DP-3500 bras JVC UA-7045, Kenwood KP-990, AG 9016 + Philips AD5045
Avatar du membre
pvphil
Membre no life
Messages : 2040
Enregistré le : jeu. 10 avr. 2014 12:19
Localisation : 83 Var coté mer

Re: Reconstruction ampli à lampes Ten Watt High Quality Stereophonic Amplifier

Message par pvphil »

:hello: ok Didier,

En cas de doute, n’hésite pas à poser la question avant. ;)

:cow:
Philippe ....88 notes et Jazz , Bossa , Nougaro, Compas...
Avatar du membre
SidSmith
Membre éminent
Messages : 1933
Enregistré le : mer. 15 janv. 2014 00:42
Localisation : Estrie, Québec

Re: Reconstruction ampli à lampes Ten Watt High Quality Stereophonic Amplifier

Message par SidSmith »

C'est pas "une déculotté électrique" que tu risques vraiment, c'est d'y laisser ta vie
Oui, toujours travaillé à énergie 0 autant que possible, et lorsque le courant est mis :

-mettre des chaussures qui isole, le but est d'être le plus résistif possible;
-enlever tout pièce de métal (bague, montre, boucle d'oreille, percing, etc.);
-ne travailler que d'une seule main à l'intérieur du châssis;
-mettre des vêtements de cotons, pas de matériaux synthétiques;
-être muni d'un multimètre capable de supporté ces tensions;
-travaillé dans un endroit ou l'humidité relative est contrôlée (supérieure à 29%).

En effet, une décharge qui va droit au coeur peut vous tuer et la tension n'a pas besoin d'être grande pour modifié le potentiel électrique du coeur, quelques dizaines de volt suffisent.
''I never could get transistor gear to sound as open and lifelike as tube gear, but I think no one else has either.'' -Sid Smith
Avatar du membre
Lantenac
Super membre
Messages : 814
Enregistré le : mar. 9 juin 2015 19:04
Localisation : Nantes
Contact :

Re: Reconstruction ampli à lampes Ten Watt High Quality Stereophonic Amplifier

Message par Lantenac »

J'ai trouvé grâce à mimi80 des beaux audax TU-101 neuf, je devrai les recevoir semaine prochaine. Ce même vendeur avait une lampe de redressement mullard GZ34 en NOS, seule lampe qui me manquait pour fabriquer cet amplis à lampe.

Je vais commencer à triller les resistances allen bradley que j'avais aussi récupérer avec les stocks de lampes :D et surtout les vérifier au niveau des valeurs avant montage. Je n'aurai probablement pas toutes les valeurs nécessaires. Si jamais il m'en manque 6 ou 8, je donnerai les valeurs, si jamais certains d'entres vous seraient vendeur de quelques pièces.

Pour le transformateur d'alimentation, j'ai choisi un transfo avec 2x360V ou 2x300V, 2x6,3V, et 1x5V en sortie. Je me demande si je peux prendre celui-ci, vu que sur les shemas, ils indiquent 275V. Cela dit, en tension d'alimentation d'entrée, je peux choisir 110,125, 145, 220, 245V. Je pense qu'en 245, cela me donnera une tension de 2X280V ou 285V au lieu des 300V. Donc pour l'alimentation de la GZ34, cela devrait le faire. Je vais vérifier les tension admissible par cette lampe de redressement.

Lien vers le shema : http://www.r-type.org/articles/4-10-1a.jpg (attention, il fait plus de 10 Mo)
