Ampli OTL 6336A Schéma Taki 140W

Fabrication maison, à base de jus de passion.
Répondre
Avatar du membre
chm
Super membre
Messages : 948
Enregistré le : mar. 25 oct. 2011 21:07
Localisation : banlieue nord ouest de Paris

Re: Ampli OTL 6336A Schéma Taki 140W

Message par chm »

Bonsoir Pierre et tous,

D' abord les condensateurs de liaison; tu installes et me conseilles des Wima de le série FKP et plutôt des robustes !
Je suis aller voir de quoi il s' agissait, la différence avec des MKP.
Les FKP ont été particulièrement étudiés pour des régimes transitoires.
Ils sont "auto cicatrisant" et surtout peuvent résister à de fortes impulsions. Ce qui est donc le cas particulièrement
avec ces amplis. Je ne dispose pas du matériel pour enregistrer l' impulsion à la mise sous tension de la HT, la pointe que subisse ces résistances,
ce que j' aurais bien aimer faire cependant. Car vraiment on sent l' ampli vibrer, on l' entend !
Mais ces condensaeurs ne semblent pas simple à se procurer, 22 semaines chez Mouser et encore à quelle quantité !
Sur la baie le mieux est 1250v kVDC et 500v VAC. En MKP pas de problème.
Aucune 6336A n' a calqué, peut être que le fait de respecter un long temps de chauffage, cinq minutes, y a contribué,
30 secondes minima sont préconisées.
Avec ces valeurs de condensateurs on arrive à sept changements à partir du schéma initial, parfait pour un jeu des sept erreurs !
Sans tenir compte cependant d' un filtage HT plus important.

Christophe

Wagtbtoobz

Re: Ampli OTL 6336A Schéma Taki 140W

Message par Wagtbtoobz »

FKP (FOLIEN : armatures massives) , pas MKP (métallisation ) !
FKP Wima et ROEDERSTEIN
FKP Wima et ROEDERSTEIN
Pour la tempo POWER 6336A , le plus simple est de recourir à un 6N045 (noval , pour les Tektronix, 45 secondes) , ou mieux : XT90A en miniature de chez Thomson CSF (90 secondes) , à la commutation, et couplé à un relais triple qui se bloque, déconnecte le 6,3 du bilame... ainsi pas d'embrouille , et envoie le 240V dans le TA :whistle:

Avatar du membre
michel29
Membre éminent
Messages : 1754
Enregistré le : mar. 3 août 2010 18:47

Re: Ampli OTL 6336A Schéma Taki 140W

Message par michel29 »

j'ignorais l'existence de ces relais temporisés au format tube miniature

quand aux condos FKP
çà semble devenir rare actuellement
ou peut être cherche-t-on une valeur qui n'est plus produite en FKP
pas trouvé de références disponibles sur stock actuellement chez Mouser hormis une référence Cornell-Dubillier en canette alu façon condo de micro-ondes

des MKP 2000V DC ne feraient pas l'affaire ?

Wagtbtoobz

Re: Ampli OTL 6336A Schéma Taki 140W

Message par Wagtbtoobz »

Oui Michel, en théorie les MKP fonctionnent , mais moins bien . C'est lié au régime de fonctionnement des amplis à sortie directe puisque le gain en tension est faible, (voir nul pour le rail supérieur) il faut s'approcher très haut en tension d'attaque de la polar zéro et donc de la zone d'apparition du courant grille ... donc avoir recours à des capas supportant un régime impulsionnel sévère à basse impédance (surtout sur les transitoires) :spamafote:

Quant au bilame XT90 (sous vide, il carbonise moins ...) c'est du THOMSON CSF, pas du grand public ... ce n'est pas un hasard :D

Avatar du membre
chm
Super membre
Messages : 948
Enregistré le : mar. 25 oct. 2011 21:07
Localisation : banlieue nord ouest de Paris

Re: Ampli OTL 6336A Schéma Taki 140W

Message par chm »

Bonjour,

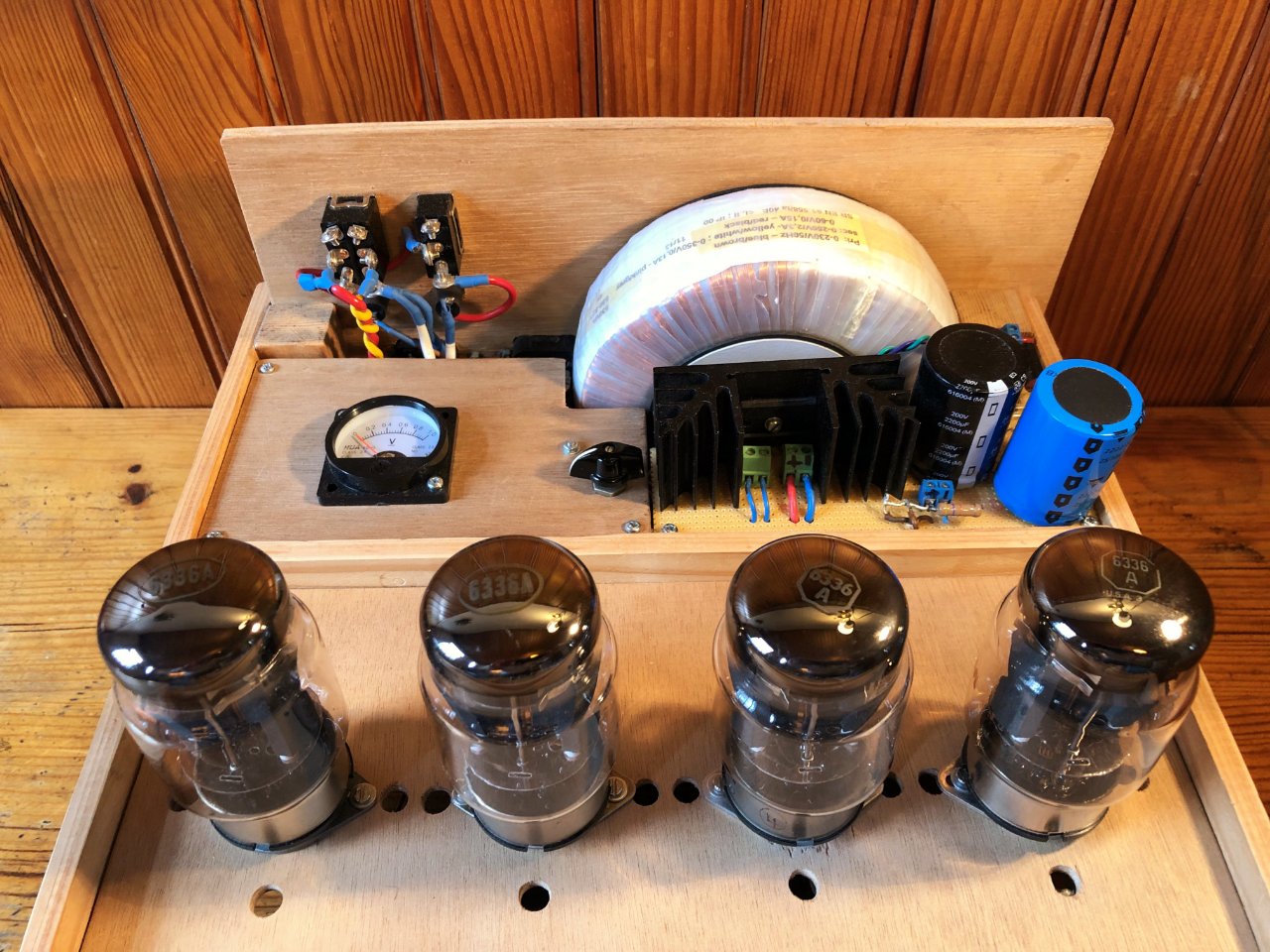

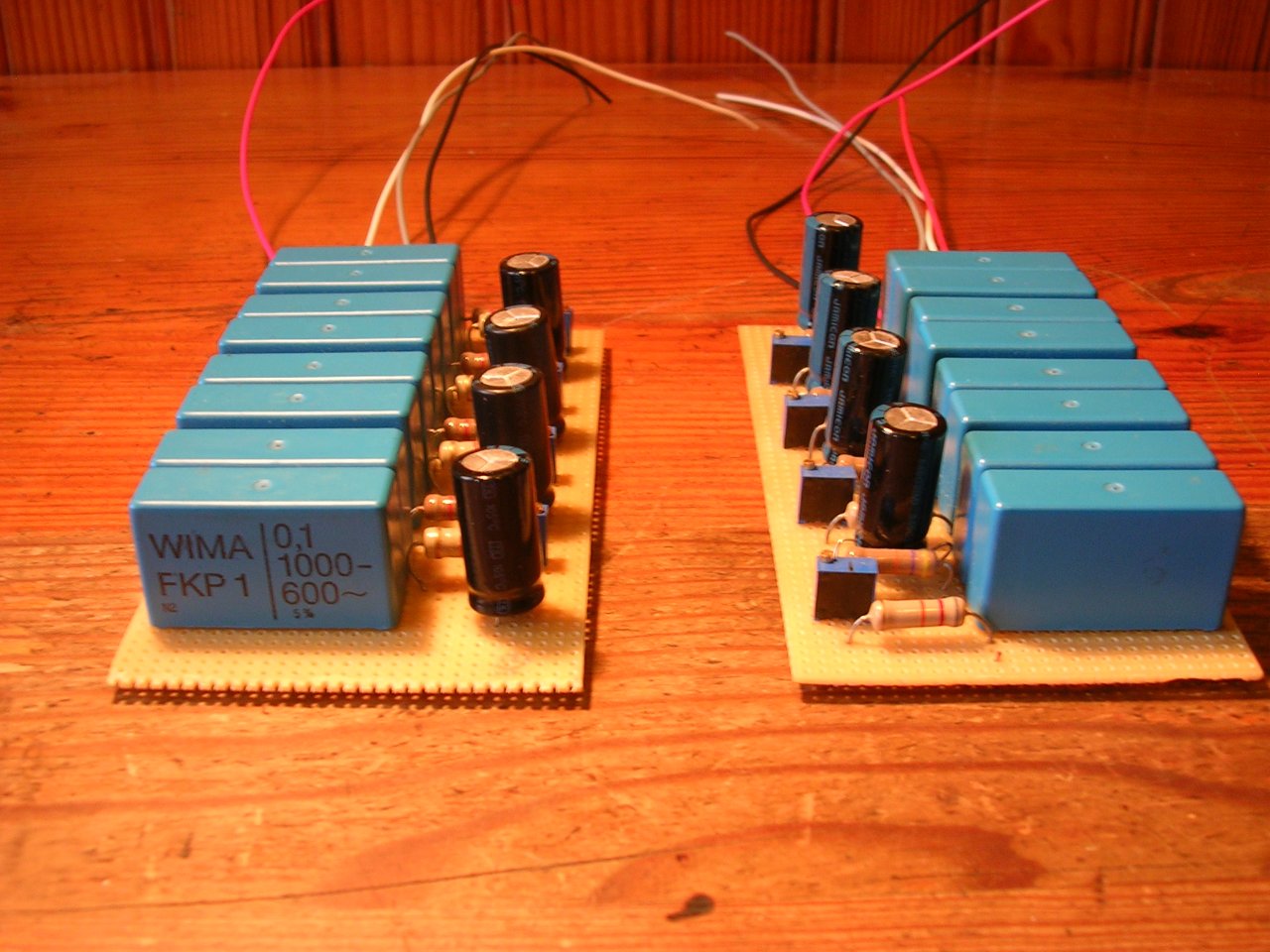

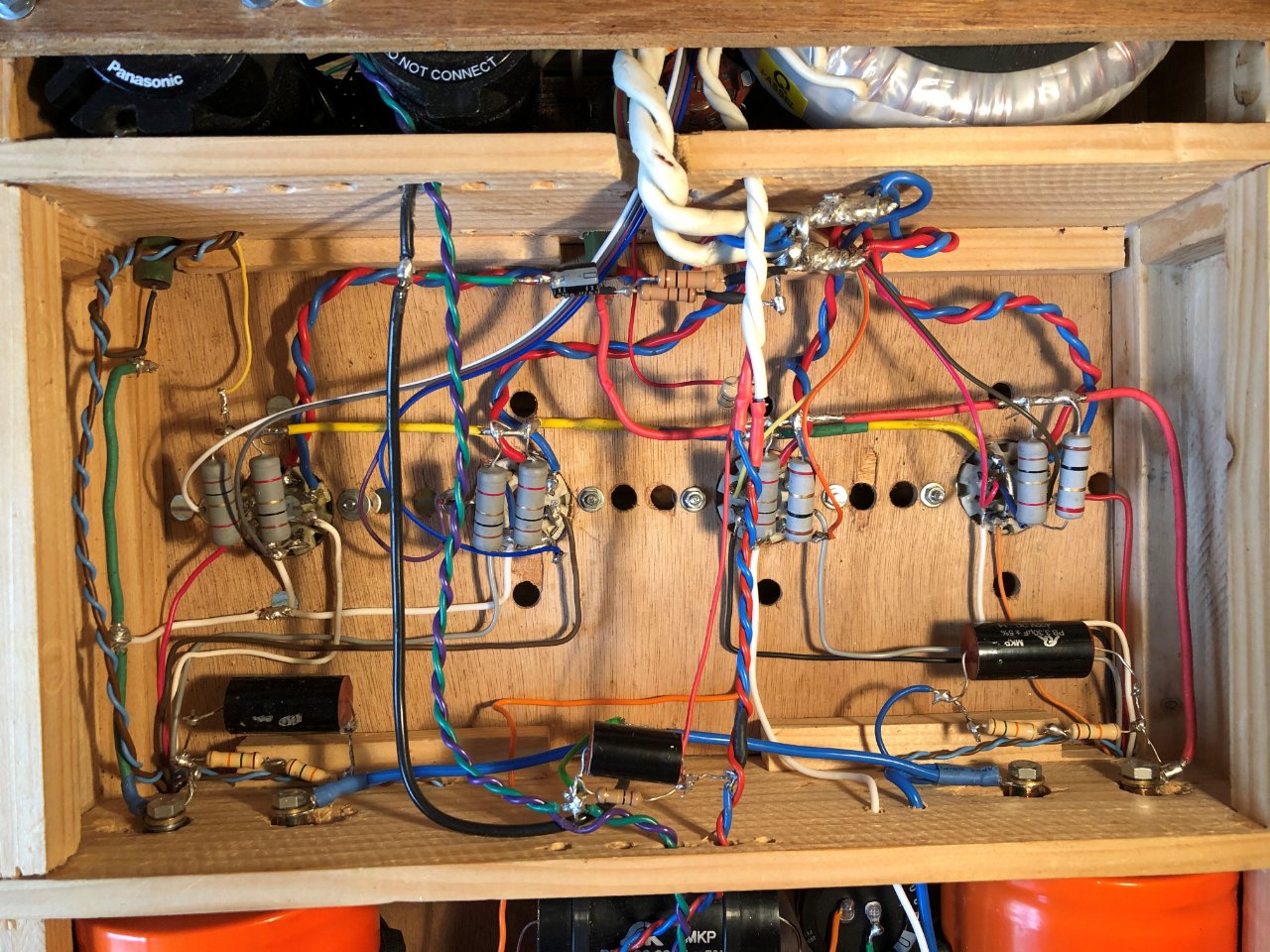

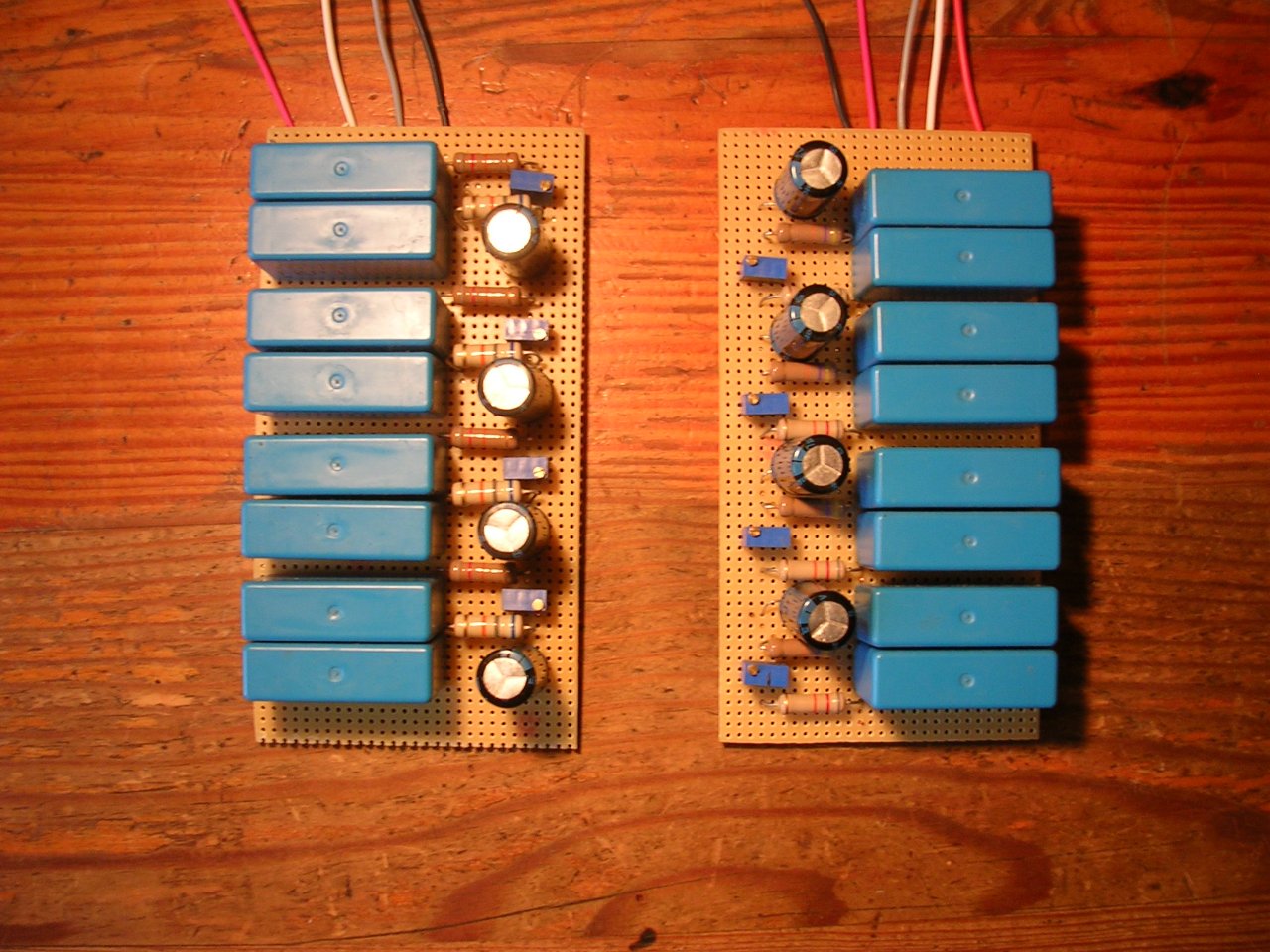

Suite, les modules pour le réglage individuel de polarisation des triodes.

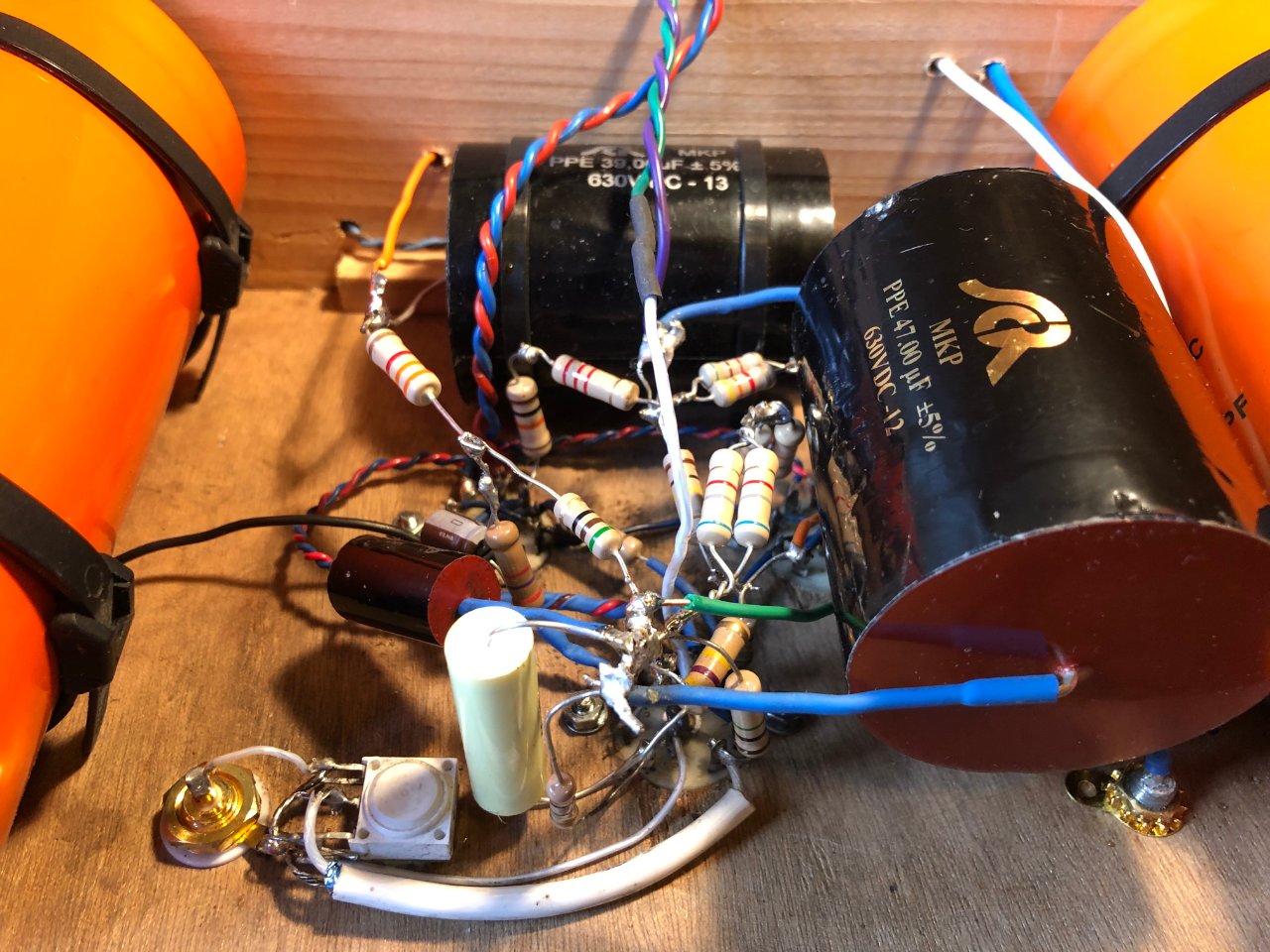

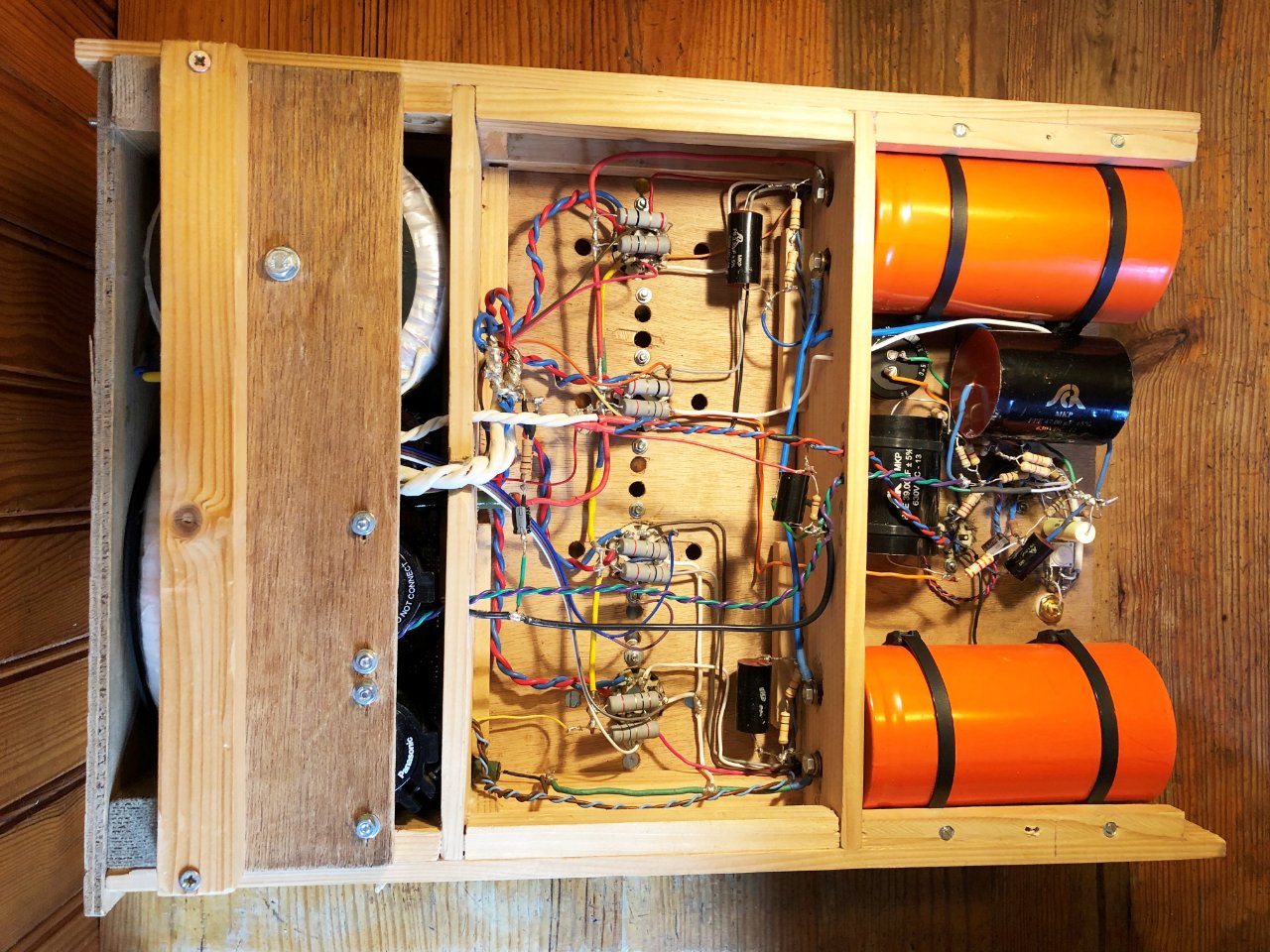

Je vais par ailleurs remanier l' implantation générale ce qui s' simplifiera le câblage et l' accessibilité des éléments.
A suivre (sans être trop pressé).

Christophe



Modifié en dernier par chm le sam. 29 févr. 2020 22:09, modifié 1 fois.

Avatar du membre
6336A
Super membre
Messages : 945
Enregistré le : mer. 27 févr. 2019 09:20

Re: Ampli OTL 6336A Schéma Taki 140W

Message par 6336A »

Bonsoir Christophe

Ce type de réglage ressemble à une Pierrerie Wagtbtoobzienne, si je ne m'abuse ? :whistle:
NAN !
Jean-François Robert

Avatar du membre
chm
Super membre
Messages : 948
Enregistré le : mar. 25 oct. 2011 21:07
Localisation : banlieue nord ouest de Paris

Re: Ampli OTL 6336A Schéma Taki 140W

Message par chm »

Bonsoir Jean François,

Oui, cela provient bien de la Pierrerie Wagtbtoobzienne pour les condensateurs.

Christophe
