Filtre actif 3 voies fréq réglables

[jacqueline]

Ce filtre est tiré du schéma du crossover Rane ACS23.

Ce dernier offre la possibilité de configuration en 2 ou 3 voies stéréo et jusqu 'à 4 et 5 voies en mono, au prix d'une commutation compliquée.

La fréquence grave est réglable de 70 Hz à 1 kHz
La fréquence haute est réglable de 190 Hz à 7 kHz

On utilise des potentiomètres à 4 étages et avec un crantage de 41 positions pour ajuster les deux canaux droite gauche à la même valeur.

Les filtres offrent une pente de 24 dB, avec un système de délai réglable.


Il sera utilisable en deux voies ( le filtre grave est bypassé )

C 'est pour moi une occasion de replonger dans les filtres analogiques.

Il offre une courbe de réponse absolument plate , y compris vers les fréquences charnière, c 'est l’intérêt de ce schéma.

J 'ai commencé l'étude du schéma sur mon blog.

Puis je ferais le PCB avec KiCAD.

J 'aurais quelques questions pour les entrées et sorties XLR et RCA. mais aussi pour le choix des composants.

Je vais dessiner un PCB par coté ( droite gauche ) et je pense pense également faire des alim séparées.

Assez rapidement je ferais un bilan du prix de revient en DIY.( Le ACS 23 est vendu un peu plus de 800 € )

Le début de l'étude sur mon blog : http://passionhifivintage.wordpress.com ... f-3-voies/

Quand le projet sera plus avancé je le mettrais à la suite.

[Klemp]

Intéressant ton projet Jacqueline ... et également bravo pour Blog

[Vinc]

je tenterais plutôt une structure modulaire.
un module par fréquence de coupure, un peu dans le genre de celui de Jean(sony)
ce qui ferait 6 circuits les même niveau prix de production pour les CI si tu les fait faire en extérieur c'est un sacré gain.

[jacqueline]

Je vais regarder si c'est possible, avec les potars sur le CI..

Il y a de quoi se perdre dans la commutation : http://www.rane.com/pdf/ac23ssch.pdf

[Vinc]

CA devrait être faisable en touchant pas les potard, tous les potard de même fonction ont les mêmes valeur donc on peut sans problèmes les déporter sur la façade et ils ne bougent plus.

vu que ca fait pas loin de 10 ans que j'ai plus fais de circuit imprimé, je me lancerais pas dedans mais c'est intéressant ^^

[jacqueline]

J'ai plongé un peu plus dans le schéma du Rane.

Une chose qui distingue le Rane par rapport aux filtres actifs classiques

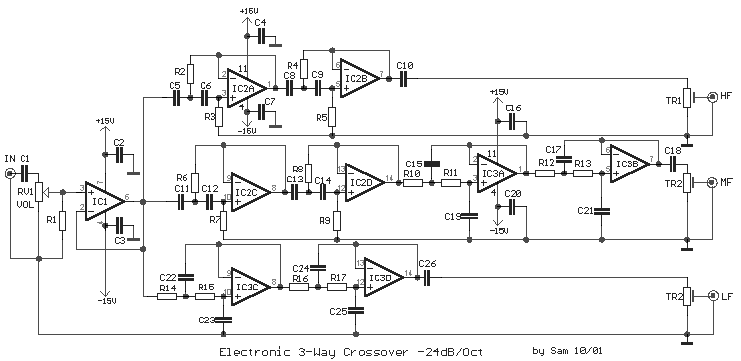

Qu 'on retrouve sur ce schéma de crossover classique



le Rane semble être construit sur ce principe : étages de filtres en cascade et non en parallèle.



et voilà le schéma d'un filtre du Rane :



Un filtre avec deux sorties.

- à droite la sortie vers l'étage de sortie woofer ( passe bas ),

- et juste après le premier ampli OP, la sortie XOVR1 HP ( passe-haut ? ) qui va sur l'entrée du deuxième filtre médium aigües.

On retrouve cette organisation en cascade avec passe haut et passe bas sur le schéma bloc.

Le schéma de ce filtre est assez inhabituel, avec ses quatre contre-réactions ( une par étage de filtre ) sur le premier ampli OP.

je ne retrouve pas ce schéma sur le site de http://www.linkwitzlab.com;

Quand à l'équation, je ne risque pas de l'écrire d'après le schéma.

Quelqu'un connaît il ce genre de filtre ?

Sinon il faudrait que je fasse un montage volant , pour vérifier..

ou tenter une simul avec Scilab, mais je ne suis pas experte là non plus.

Organisation qu 'on retrouve dans le Ashly XR88, évoqué dans un post de Skyy :
viewtopic.php?f=13&t=16574&start=90sur un topic de Ludovico.


http://www.ashly.com/retired/spec-sheets/cs-xr_12.pdf

[Klemp]

Pour info, le service manual d' un filtre à la fois simple et performant, que l' on peut aisément simplifier dans le sens que si l' on connait les fréquences de coupures à adopter, l' on peut se passer de l' ensemble des galettes de sélection, ce qui, vous en conviendrez, allège considérablement la réalisation

L' ensemble est extrêmement simple, ce qui se traduit à l' écoute par une grande transparence..

Les pentes sont réglables sur 6, 12 ou 18 db/octave

Le réglage de niveau s' effectue à la sortie du signal, ce qui permet d' avoir une impédance de sortie basse.

[Vinc]

c'est a se demander pourquoi on se casse la tete en fait... avec un système de carte enfichable (pour sélectionner les fréquence qu'on veut) ça devient simplissime...

[Klemp]

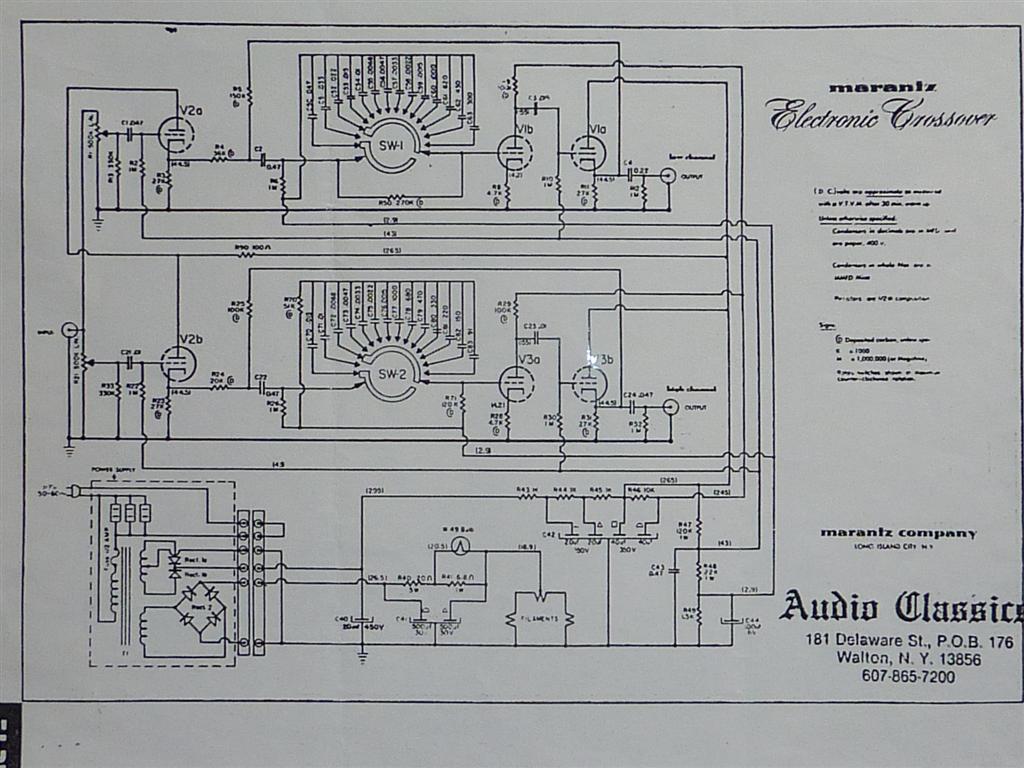

Sinon, à tubes (3 doubles triodes 12AX7), il y a ce filtre monophonique à 2 voies .

P1070007 (Large).JPG (127.31 Kio) Vu 5539 fois

[Vinc]

simple aussi... décidément... finalement les filtre actif c'est simple
