Enceinte 2 voies HFLS-1

[rhr9]

Salut à tous ,

Je vous propose la réalisation en images des mes enceintes HFLS-1 , qui ont fait les beaux jours sur
un forum suédois , dont voici un lien :
http://www.hififorum.nu/artiklar/hfls1/artikel.html

Elles sont équipées en haut-parleurs Peerless et Vifa et le filtre fait appel à des composants de bonne
qualité .
Pour ne pas avoir à faire de plaquage ou de peinture , j' ai décidé de les construire en lamellé-collé
de hêtre de 27 mm d' épaisseur qui sera verni en guise de finition .

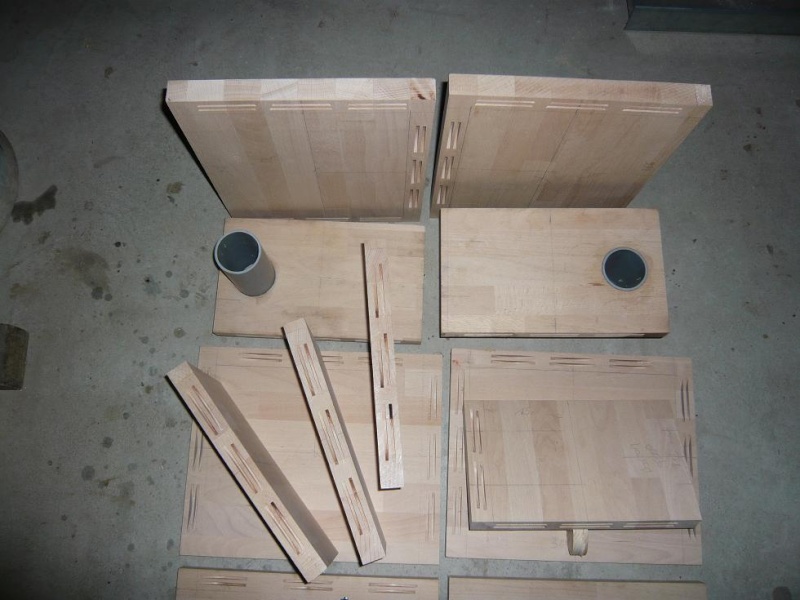

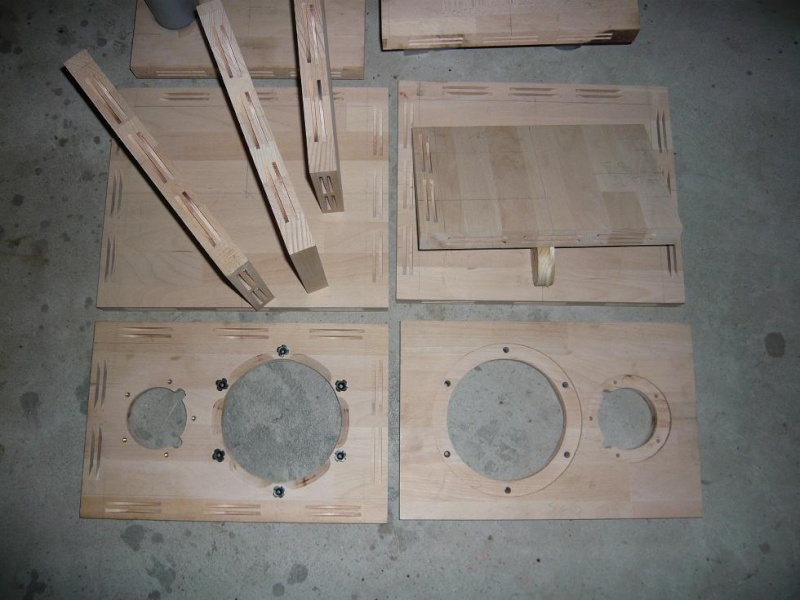

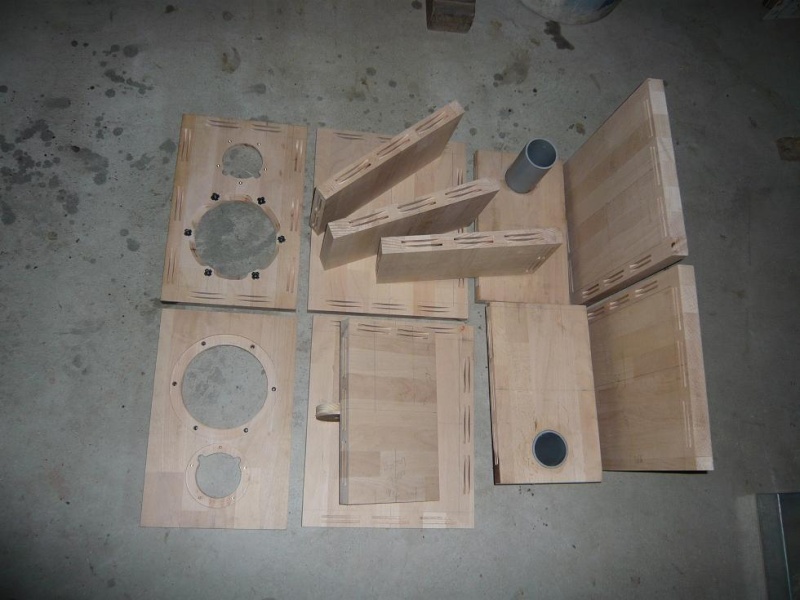

1 ere étape : découpe des parois .


L' assemblage se fera en lamellos et collage , pas de vis


COmpte tenu de l' épaisseur du bois il y aura une double ragngée de lamellos

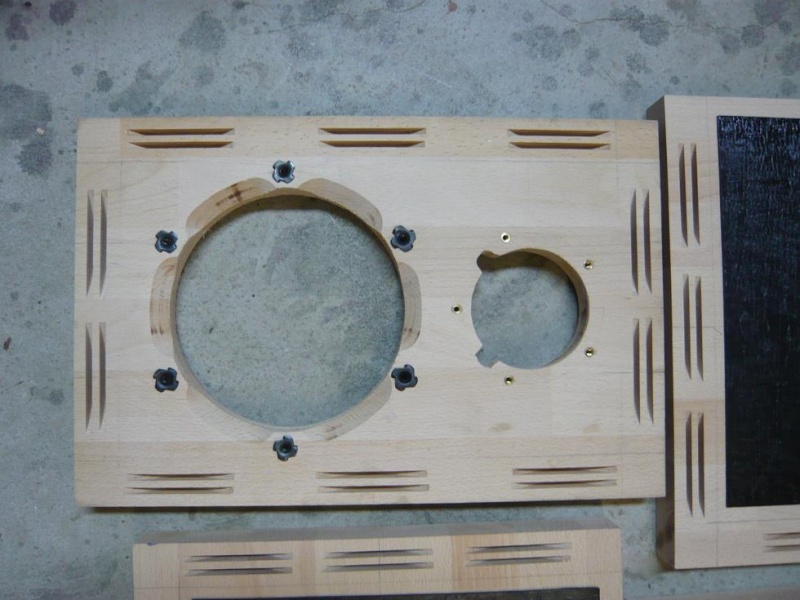

Lamage des contours du boomer-médium et du tweeter , mise en place des inserts :

[rhr9]

La suite ,

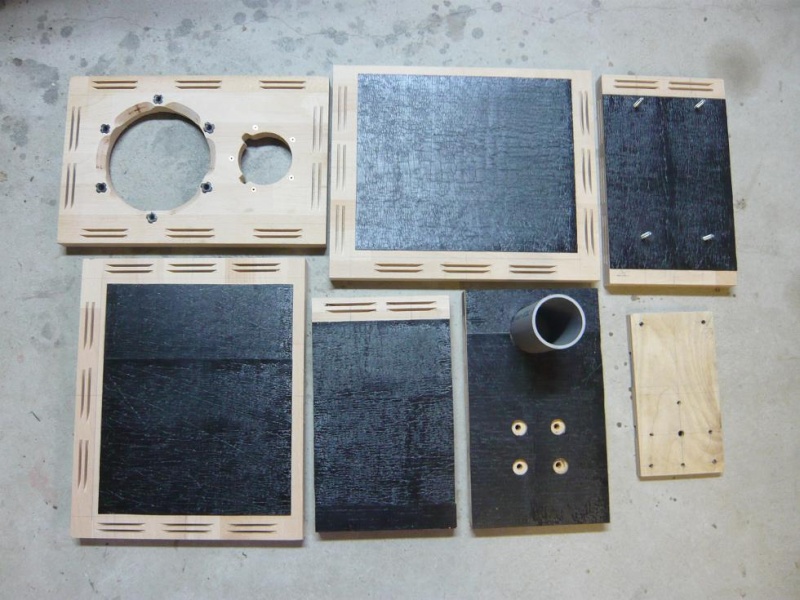

Collage de films bitumés sur les différentes parois


Détail de l' arrière de la face avant , avec les dégagements prévus pour une bonne ventilation derrière le boomer

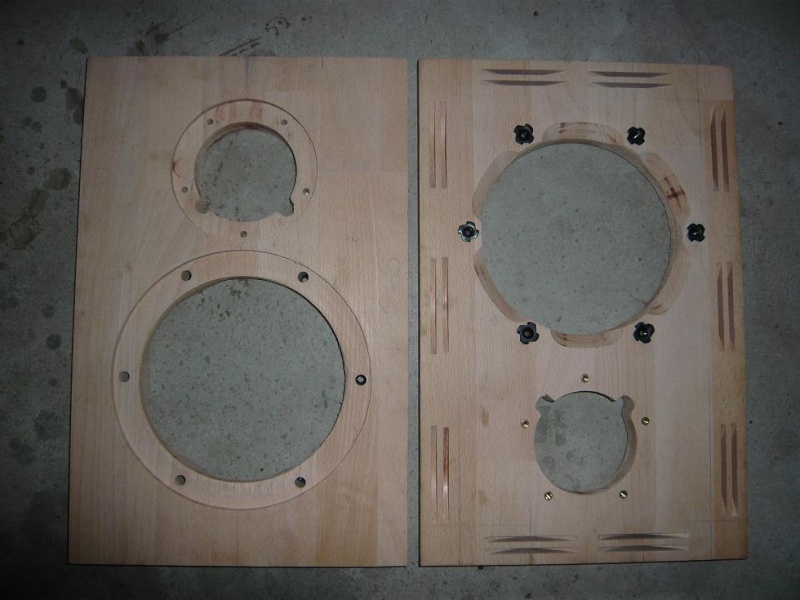

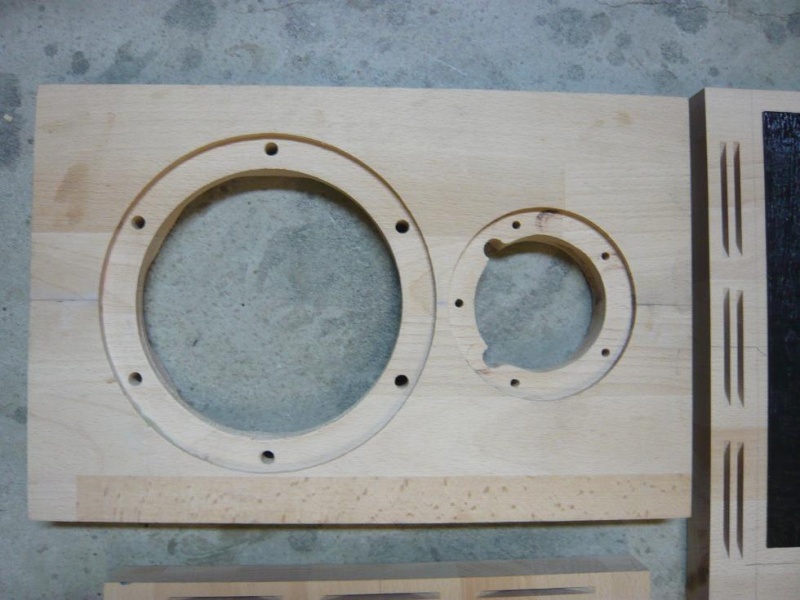

Gros plan sur la face avant avec les fraisages pour avoir les haut-parleurs à fleur de la paroi

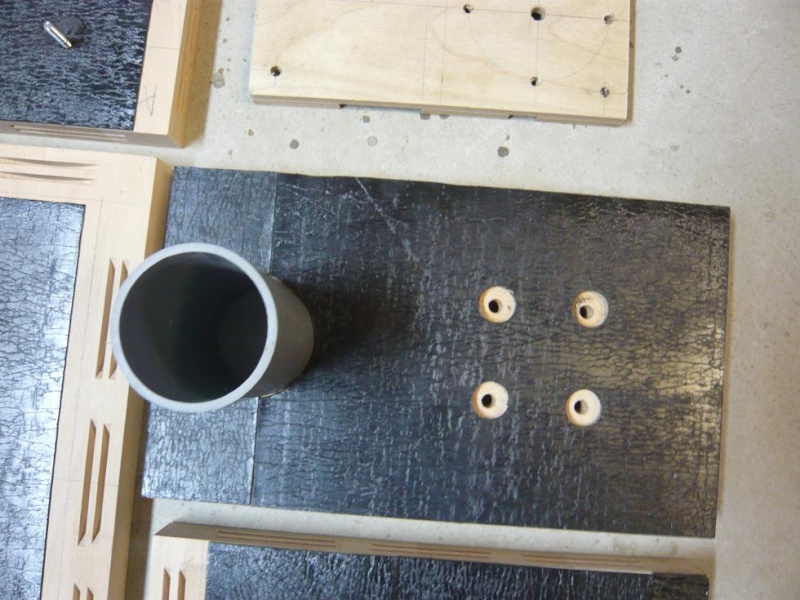

L' évent de la charge bass-reflex et les passages pour les borniers HP

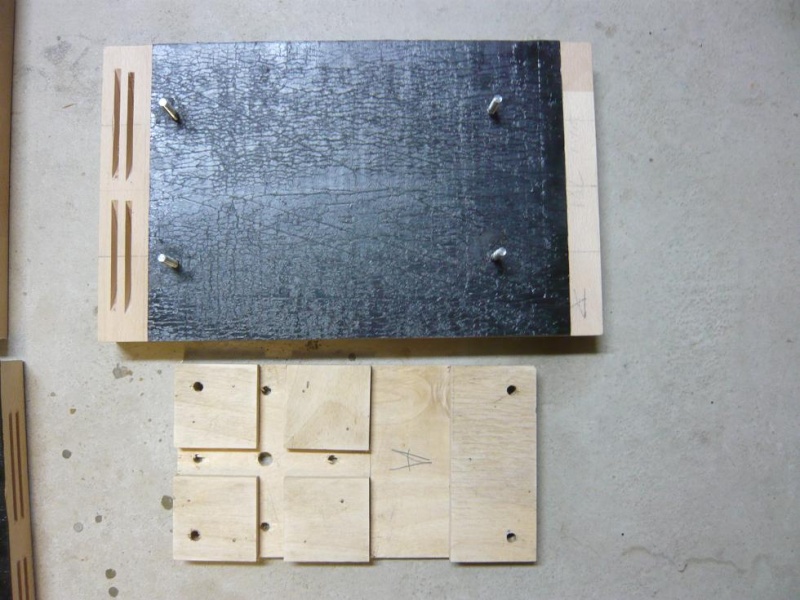

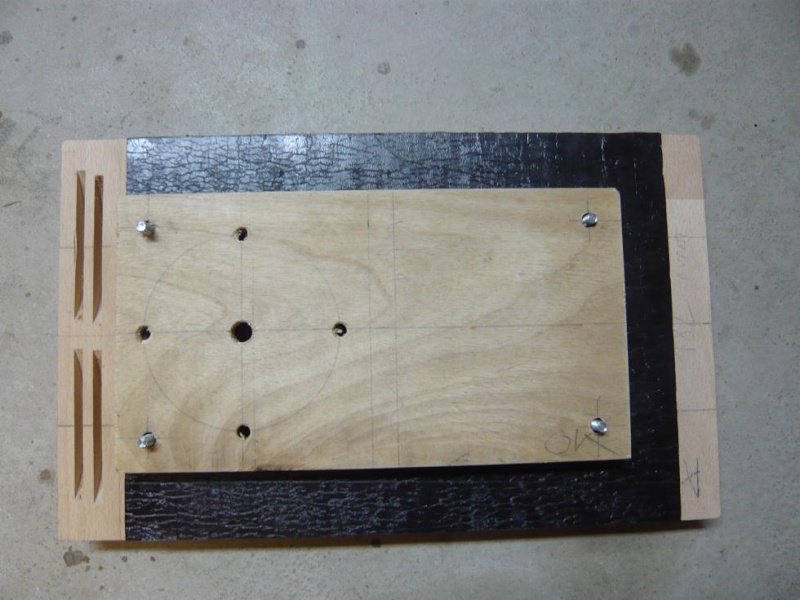

La base de l' enceinte équipée de la platine démontable du filtre


L' envers de la platine support du filtre

[rhr9]

La suite ,

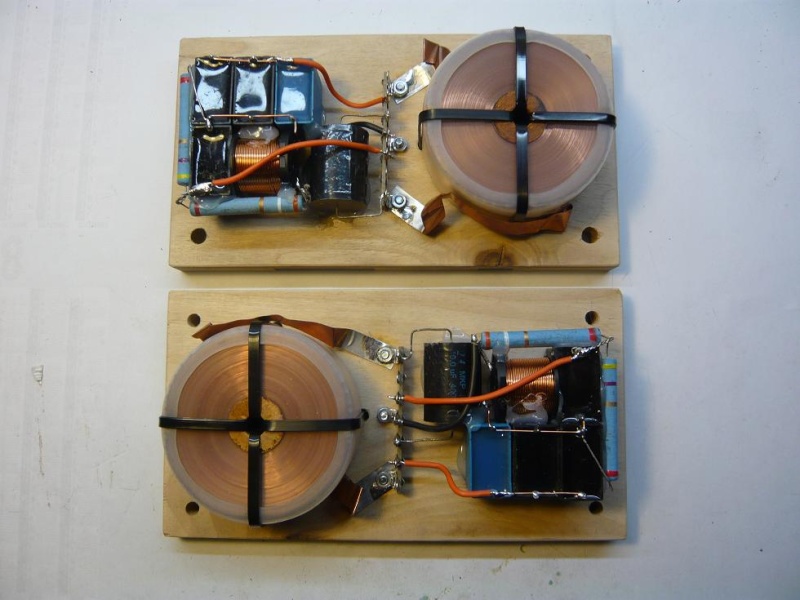

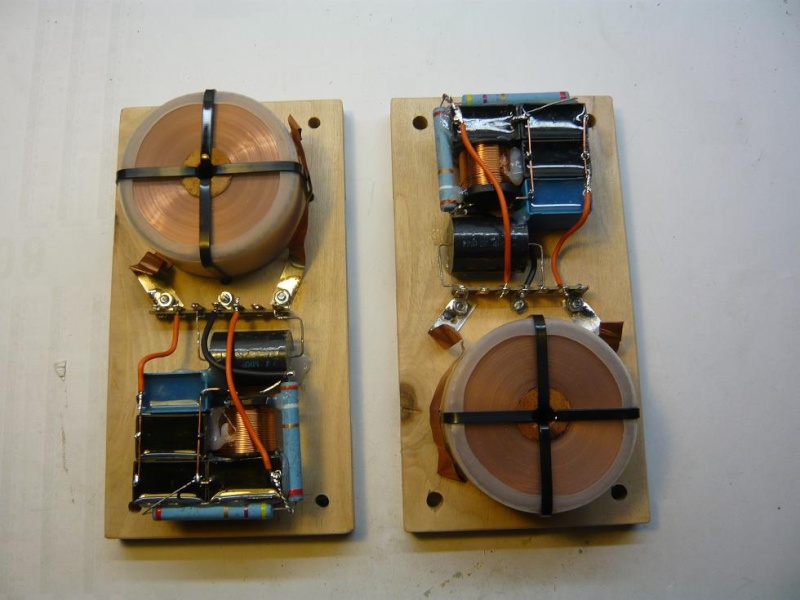

Le filtre , avec les selfs d' origine Mundordf , raccordement via une barrette de connexion


La grosse self est attachée par des colliers , ce qui permet un éventuel démontage par rapport à la colle , il y a un amortissant entre la plaque
et la self

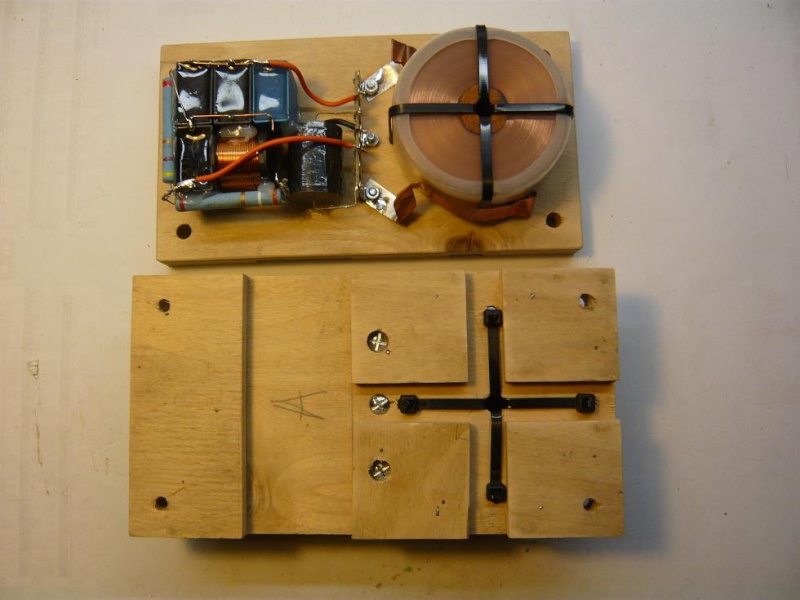

Le dessus et le dessous pour mettre en avant le principe de la fixation

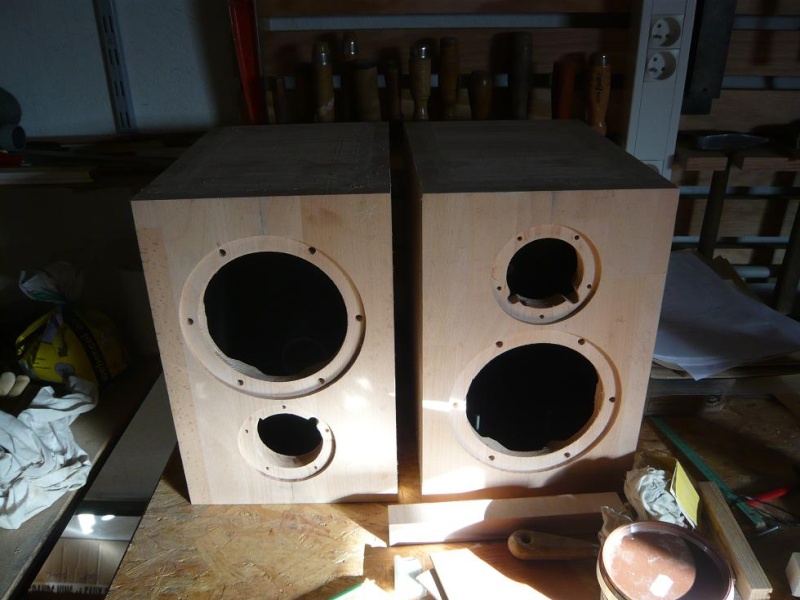

Le premier assemblage à l' atelier

[rhr9]

La suite ,

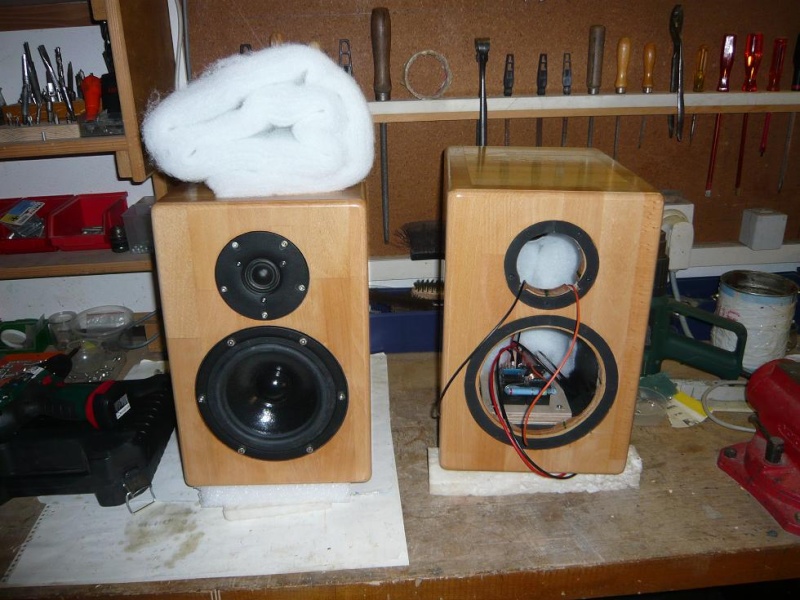

Après un long travail de ponçage , polissage et lustrage , on équipe les caisses


Une finition "brillante" obtenue après plusieurs couches de vernis et égrenage , l' amortissement interne est fait à base de Dacron


On voit bien ici le principe de fixation démontable du filtre par les vis insérées dans la base et les boulons qui maintiennent la platine

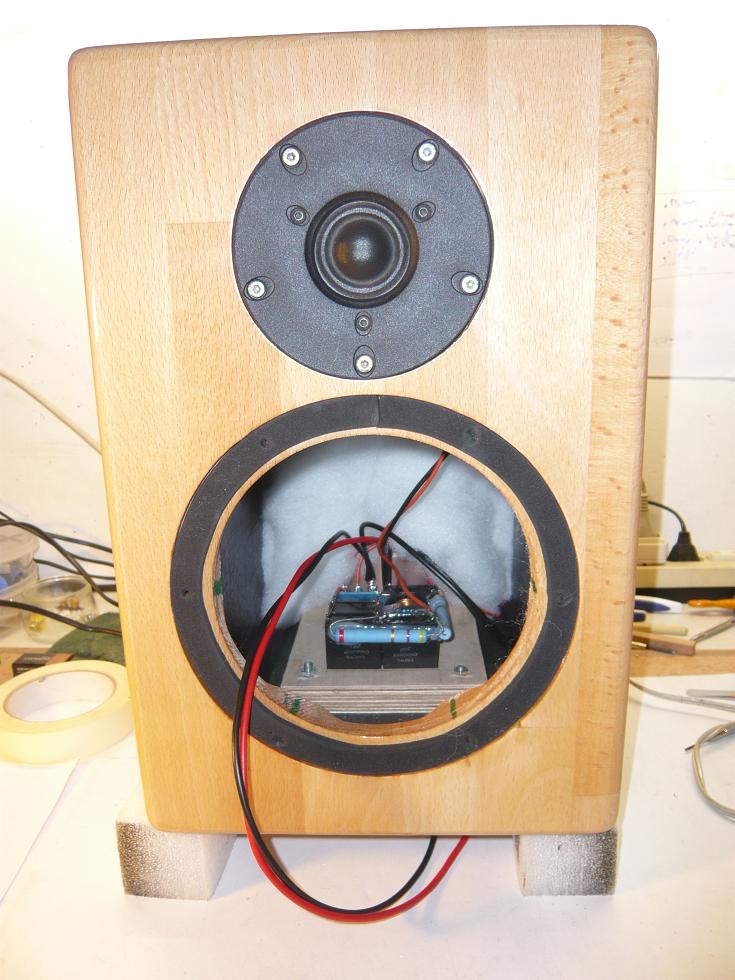

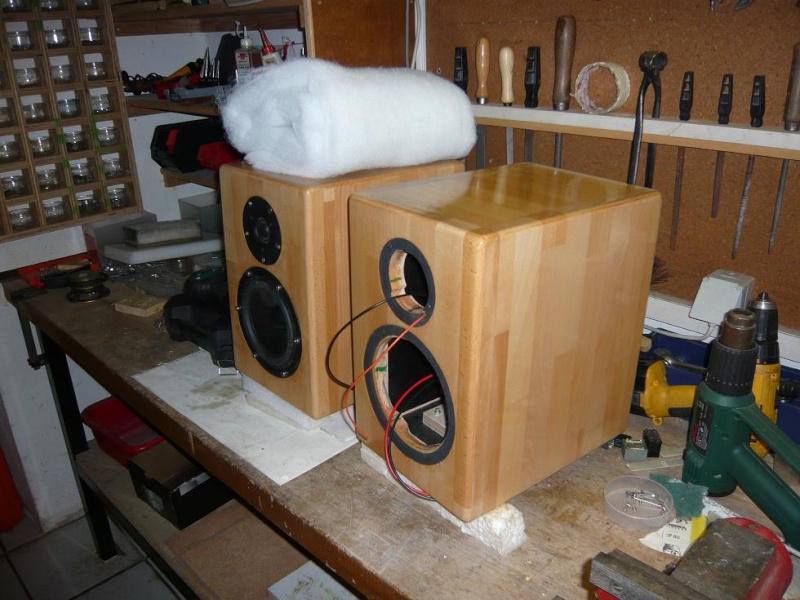

Mise en place du joint avant de fixer les haut-parleurs par de belles vis 6 pans . Les fils de raccordement sont assez long pour permettre
de souder facilement

[LeTOF]

Superbe !!
Tu as fais l'usinage des panneaux toi même ??
:helloman:

[strato66]

Ouawww, ça commence bien cette histoire !

[rhr9]

Superbe !!
Tu as fais l'usinage des panneaux toi même ??
:helloman:

Bonjour LeTOF ,

Bien sur , c' est pour cela que je poste dans la rubrique DIY , il faut dire que j' ai la machine à bois qui va bien ( LUREM C260 ).

@ + Philippe.

[strato66]

En effet, tu dois avoir une sacré machine à bois, dont tu sais te servir !
La finition est remarquable
Quelles marques les HP

[rhr9]

La suite et la fin ,

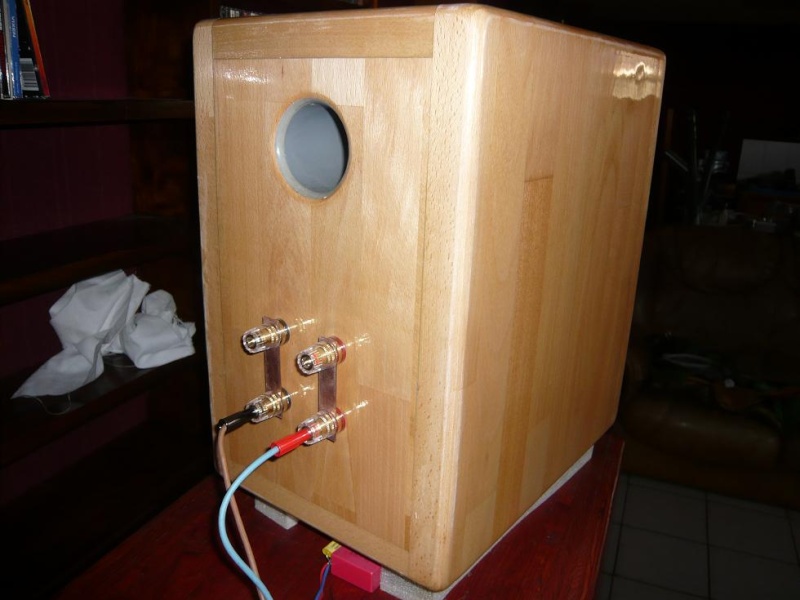

Ma face arrière , avec les 4 bornes permettant une biamplification

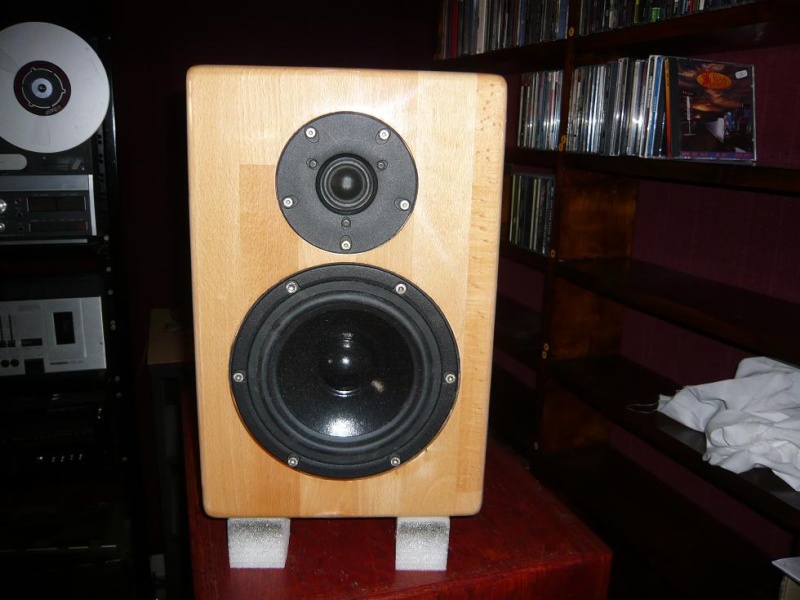

Ma face avant


Une vue de 3/4 et mon emplacement provisoire sur les Back-Horn Fostex

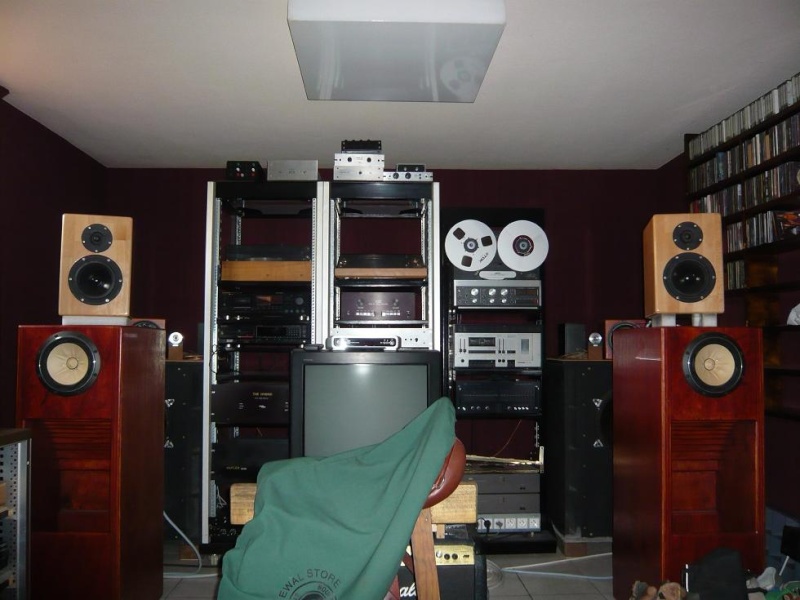

Une petite vue d' ensemble avec en toile de fond mon matériel "vintage"


Voili , voilà , elles sont actuellement en rôdage mais donnent d ' ores et déjà de la voix . Il me faut maintenant leurs confectionner des pieds
support pour pouvoir les installer facilement à hauteur d' oreille .

Amicalement ,
@ + Philippe.

[fayaman37]

Félicitation et respect :respect:

C'est du très beau travail tout ça.

Est-ce possible de voir la machine à bois capable de faire tout ces découpages. Ils sont vraiment très propre.

J'attend le CR d'écoute avec impatience.
