En 2009, Ortofon a fêté le cinquantième anniversaire de sa SPU (Stéréo Pick-Up)..... C' est assez unique dans l' histoire de l' Audio qu' un produit perdure un demi-siècle..... Bien sur, celui-ci a été amélioré au fil du temps, mais globalement, les idées, la structure et les principes initiaux sont toujours présents...

Par cet article, et à travers ce forum, je pense qu' il faut rendre hommage à cette firme Danoise, qui a su conserver son esprit novateur jusqu' à nos jours, et faire le bonheur de nombreux discophiles et audiophiles de part le monde....

En 1959, Ortofon grand spécialiste en micro-mécanique présente ceci.....
Ortofon 01.jpg
Ortofon 01.jpg (165.54 Kio) Vu 8802 fois
Ortofon 02.jpg
Ortofon 02.jpg (181.57 Kio) Vu 8802 fois
P1010024 (Large).JPG
P1010024 (Large).JPG (62.97 Kio) Vu 8802 fois
P1010025 (Large).JPG
P1010025 (Large).JPG (82.56 Kio) Vu 8802 fois
P1010026 (Large).JPG
P1010026 (Large).JPG (35.52 Kio) Vu 8802 fois
Klemp

Re: Otofon SPU

Message par Klemp »

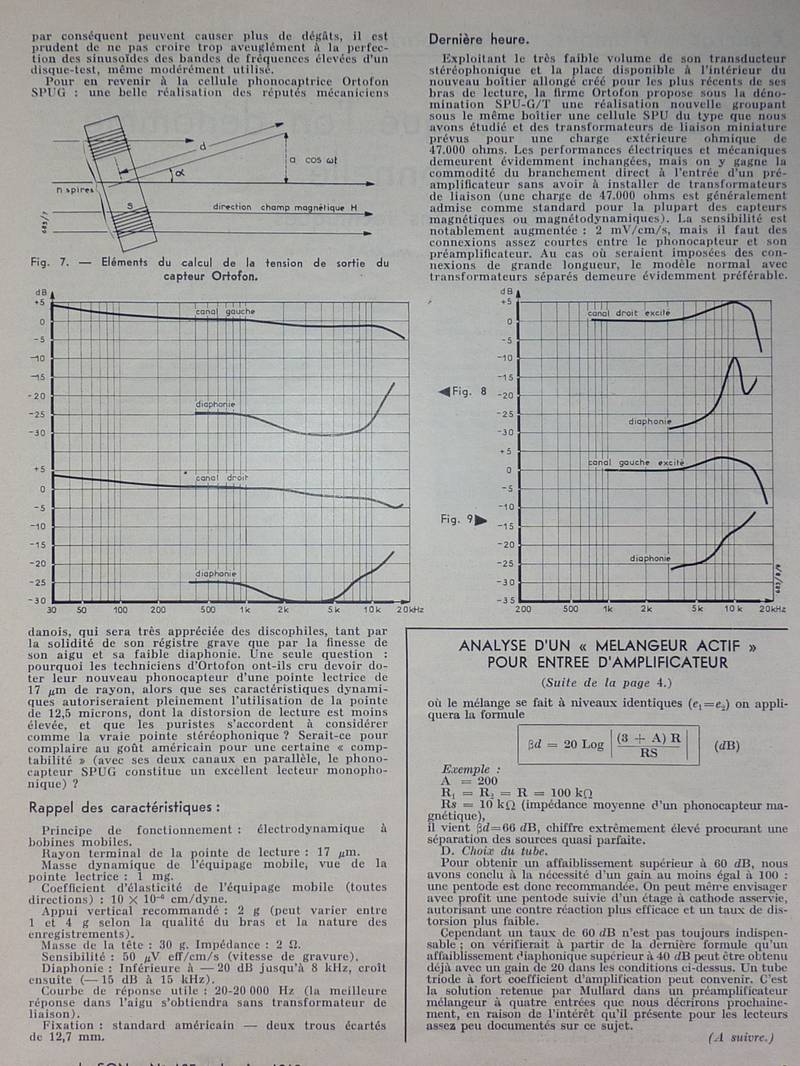

La Revue du Son détaillera le fonctionnement de cette cellule avec une grande précision, par un article trés complet et trés intéressant...

Pour tout ceux qui s' intéressent au sujet, le principe de fonctionnement d' un cellule à bobine mobile y est décortiqué....

Je vous laisse en prendre connaissance....


Le modèle que je présente en photo est un des tout premiers, de 1959....

Le diamant d' origine conique a été changé par un modèle Van den Hull et les élastomères vérifiés..... c' est une des cellules les plus agréables à écouter que je possède...
P1010027 (Large).JPG
P1010027 (Large).JPG (30.17 Kio) Vu 8802 fois
P1010028 (Large).JPG
P1010028 (Large).JPG (61.27 Kio) Vu 8802 fois
Klemp

Re: Otofon SPU

Message par Klemp »

Les modèles d' origines étaient équipés de diamants coniques de 17µm..

Afin d' améliorer la capacité de lecture, Ortofon développera vers 1962 un modèle équipé d' un diamant elliptique....

Les progrés seront tels que les autres constructeurs s' empresseront d' équiper leurs modéles de haut gamme avec cette forme de diamant...

Ortofon développera également un petit couple de transfo, pour augmenter le niveau de sortie et l' adapter aux niveaux d' entrée des préampli phono...

Ce sera la SPU-TE, T pour transfo, E pour Elliptique que voici.....

Le modèle que je vous présente a sa protection démontée pour observer l' ensemble de l' équipage mobile, les élastomères et les aimants......
P1010029 (Large).JPG
P1010029 (Large).JPG (37.91 Kio) Vu 8802 fois
P1010030 (Large).JPG
P1010030 (Large).JPG (53.5 Kio) Vu 8802 fois
P1010031 (Large).JPG
P1010031 (Large).JPG (58.18 Kio) Vu 8802 fois
Klemp

Re: Ortofon SPU

Message par Klemp »

En 1966, peu de constructeur avait adopté le principe de la cellule à bobine mobile....

Mais quand même, Denon avait présenté sa DL103 en 1963, Neumann sa DST 6 et EMT sa XSD15....
La tendance de l' époque était à l' augmentation de la souplesse et de la compliance de fait d' une réduction de la force d' appui....

Ortofon produisit alors un dérivé de sa SPU en présentant le modèle S15, avec un angle de lecture standart de 15°, que voici dans un article de la Revue du Son.....
Klemp

Re: Ortofon SPU

Message par Klemp »

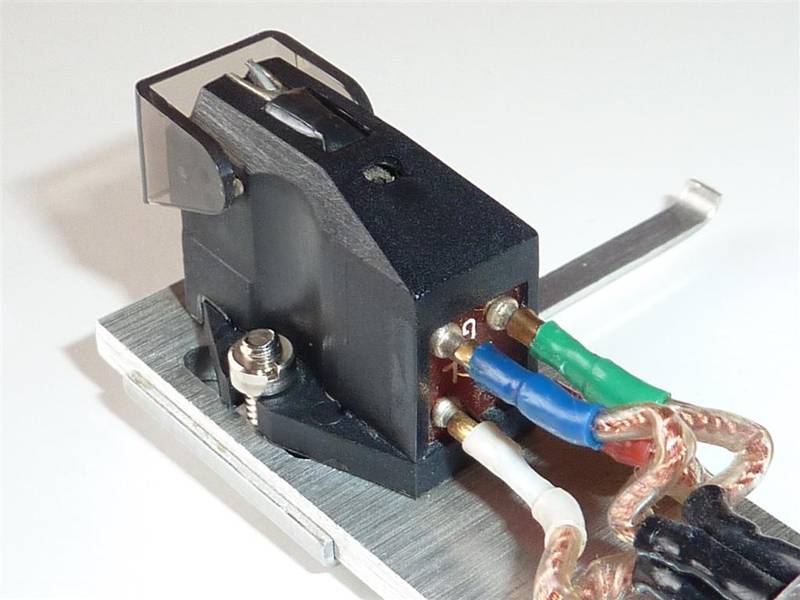

Voici un modèle de S15T....

Les transfos sont à l' intérieur du boitier en mumétal, à l' arrière.....

Cette cellule pèse la bagatelle de 18,5 g..... SME série III s' abstenir.... :)
P1010041 (Large).JPG
P1010041 (Large).JPG (41.59 Kio) Vu 8802 fois
Klemp

Re: Ortofon SPU

Message par Klemp »

La vente des cellules SPU sera suspendu en Europe durant les années 70, mais pas la production, car le marché Japonais en redemande.....

C' est ainsi que de nombreux modéles dérivés de la SPU feront leur apparition sur le marché dont les superbes SL15E et SL15Q, pour la lecture des disques quatres canaux.

Les cellules à bobines mobiles sont effectivement plus à même de monter en fréquence que les aimants mobiles..... actuellement, certaines cellules ont une courbe de réponse pouvant aller jusqu' à 100KHz ..!! ... Qui peut le plus peut le moins...!

La SL15Q était, avec l' aide de son diamant de taille Shibata, à même de lire la porteuse à 30 KHz gravée dans les sillons des disques quadri......
P1010042 (Large).JPG
P1010042 (Large).JPG (37.6 Kio) Vu 8802 fois
P1010043 (Large).JPG
P1010043 (Large).JPG (55.24 Kio) Vu 8802 fois
Klemp

Re: Ortofon SPU

Message par Klemp »

Vingt ans aprés....
P1010033 (Large).JPG
P1010033 (Large).JPG (43.95 Kio) Vu 8802 fois
Klemp

Re: Ortofon SPU

Message par Klemp »

En 1982, suite la demande d' audiophiles Japonais, conscients des qualités de reproduction de la SPU, Ortofon décida d' étudier et de produire une version ""spéciale"" avec des tolérances serrées .....

Ainsi fût relancée la série des SPU, à commencer par la Gold..... que voici....
P1010034 (Large).JPG
P1010034 (Large).JPG (67.98 Kio) Vu 8802 fois
Avatar du membre
Clavette
Membre V.I.P
Messages : 6300
Enregistré le : jeu. 31 déc. 2009 02:53
Localisation : Mr Clean Condo

Re: Ortofon SPU

Message par Clavette »

Qu'entends tu par tolérances serrées?
Cedric
Klemp

Re: Ortofon SPU

Message par Klemp »

Sur une cellule, les tolérances se mesurent par exemple sur les différences de niveaux entre canaux gauche et droit... Cette différence doit être le plus proche possible de 0 db...... Elle ne peut s' obtenir qu' en soignant la mise au point, les réglages des élastomères, le calage précis de l' angle d' attaque, le positionnement des aimants....Etc :) .
