Western Electric 9A

[Klemp]

P1160049 (Copier).JPG (376.11 Kio) Vu 5496 fois

A cette rubrique, il manquait (au moins) un sujet de présentation ... celui de l' ancêtre des phonocapteurs électrodynamiques dont la structure innovante donnera de l' inspiration à l' anglais Decca en 1948 pour son modèle monophonique FFRR et ensuite pour la version stéréophonique FFSS vers 1959.

Dans les années 1930, il faut se rappeler que la Western Electric était extrêmement en avance sur son temps. Les premiers essais, développements et démonstrations de microsillons et même de disques stéréophoniques eurent lieu à l' aube de ces années ...

Dans les années 1990, en tant que membre d' une association aujourd' hui disparue, j' ai eu l' occasion d' écouter une copie gravée sur vinyle du tout premier enregistrement stéréophonique de l' histoire de l' audio. Cette archive datait de 1932/33 et n' avait rien à envier en qualité aux enregistrements modernes proposés au grand public 25 ans plus tard !.

La cellule Western Electric 9A, de part sa possibilité de lire à la fois les gravures verticales et horizontales, préfigure ce que deviendra la lecture sur microsillon stéréophonique. Toutefois, cette cellule restera dédiée à la lecture des 78tours/minute.

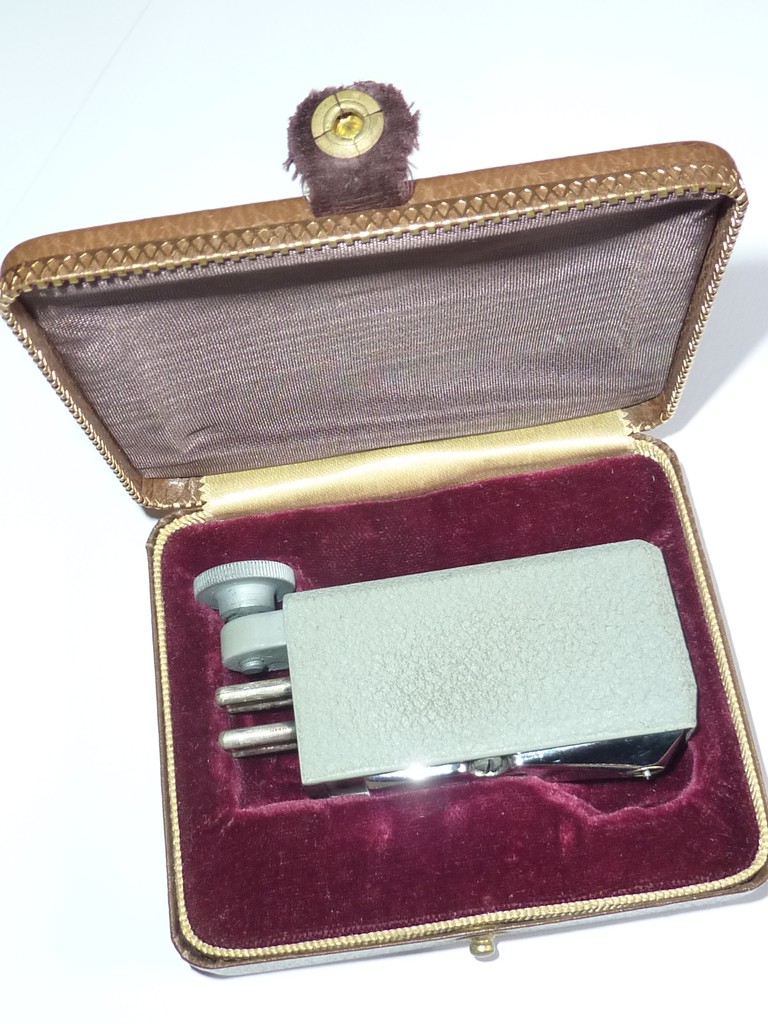

P1160040 (Copier).JPG (252.8 Kio) Vu 5496 fois

P1160041 (Copier).JPG (202.93 Kio) Vu 5496 fois

P1160042 (Copier).JPG (207.24 Kio) Vu 5496 fois

P1160043 (Copier).JPG (276.58 Kio) Vu 5496 fois

Elle ne s' utilise que sur le bras qui lui est dédié et relié au transformateur adapté pour extraire les composantes verticales et horizontales... sur le transformateur, un sélecteur permet de choisir les courbes de correction adaptées aux disques.

Je ne possède pas, pour l' instant, ni le bras 5A, ni le transfo 171A et le switch KS-10066 ..... ne me demandez pas de vous dire ce que j' en pense précisément à l' écoute ..... cela viendra en son temps ...

$_571 (Copier).JPG (209.75 Kio) Vu 5496 fois

$_57 (Copier).JPG (174.21 Kio) Vu 5496 fois

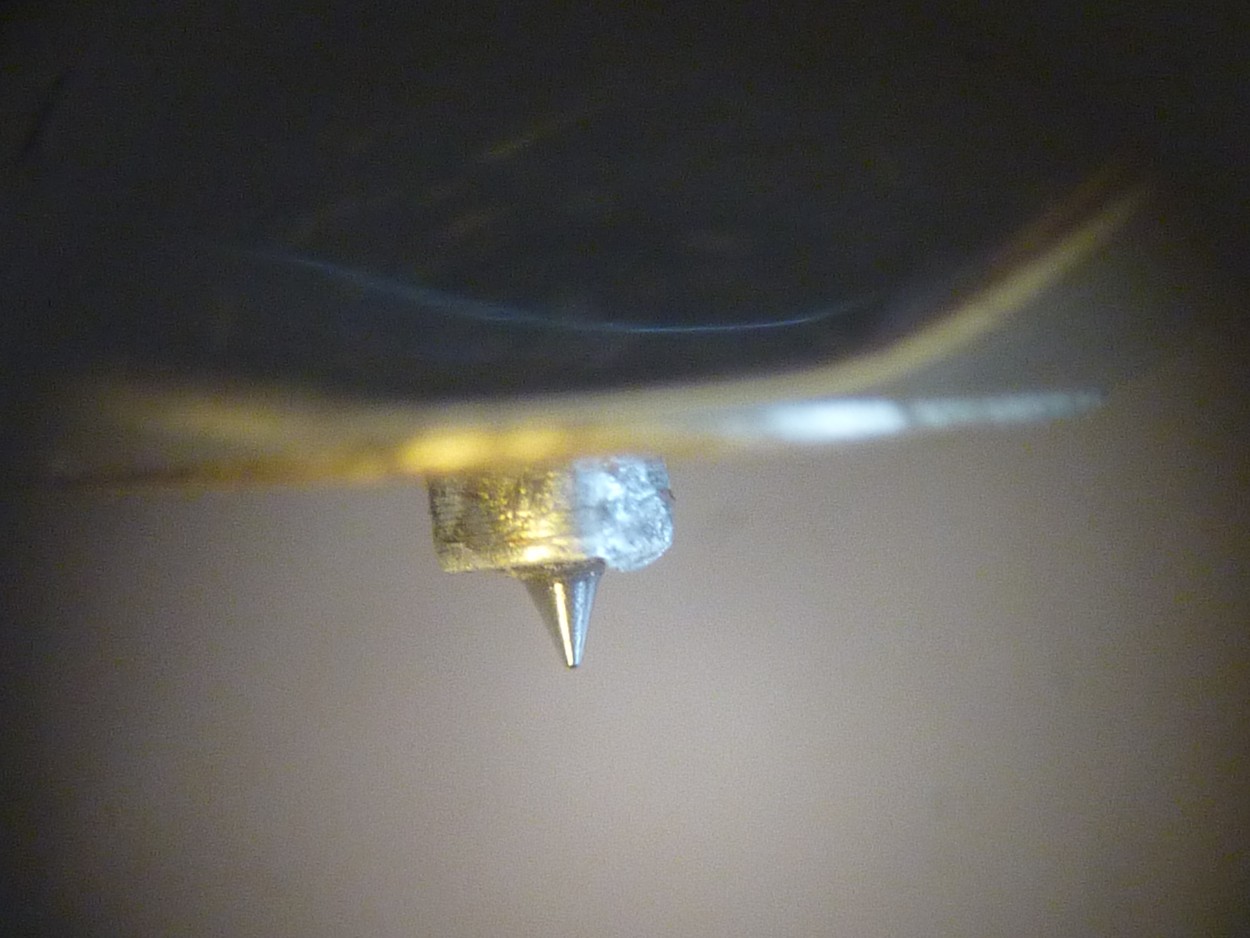

L' inspection du diamant au binoculaire ne montre pas de trace d' usure ... c' est bon signe

P1160038 (Copier).JPG (195.53 Kio) Vu 5496 fois

Pour avoir une idée de la taille de cette cellule, la voici à coté d' une "classique" Shure M44-7

P1160046 (Copier).JPG (232.93 Kio) Vu 5496 fois

P1160047 (Copier).JPG (247.18 Kio) Vu 5496 fois

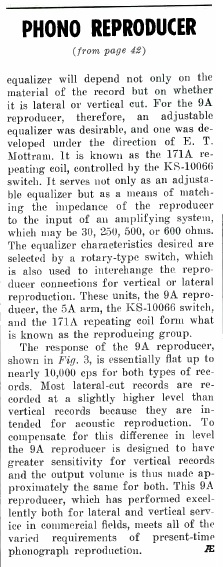

Et enfin, je re-poste en cet endroit l' article de 1940 proposé par Rémi (Sidsmith) et j' en profite pour le remercier car c' est grâce à lui que je peux aujourd' hui vous présenter cette cellule.

UNIVERSAL PHONOGRAPH REPRODUCER MARS 1958 1.jpg (304.62 Kio) Vu 5496 fois

UNIVERSAL PHONOGRAPH REPRODUCER MARS 1958 2.jpg (357.53 Kio) Vu 5496 fois

UNIVERSAL PHONOGRAPH REPRODUCER MARS 1958 3.jpg (81.27 Kio) Vu 5496 fois

[Ulrich]

Encore une superbe page d'Histoire, merci

[Gromiton]

un joli parpaing avec un patin à glace taillé en pointe

[damien]

Encore une découverte pour moi.. merci Jean

[pa@pa74]

Bonjour Jean,
Un vrai bijou que tu as là, dans son écrin de moire et de velours...
Quel est le poids de cette cellule ?

[Klemp]

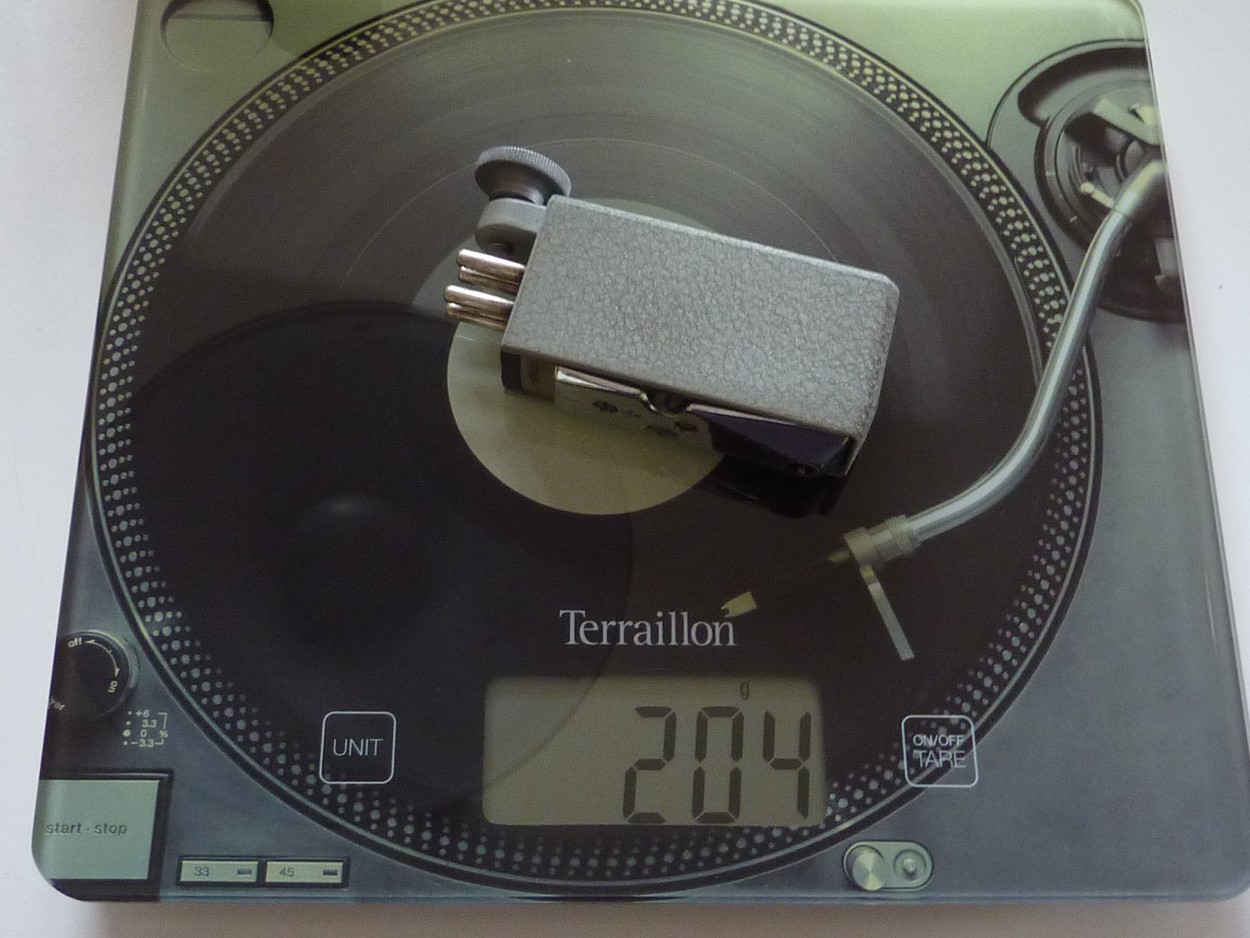

Quel est le poids de cette cellule ?

204 grammes

P1160052 (Copier).JPG (243.2 Kio) Vu 5471 fois

[Unic]

Belle présentation, Jean.
J'adore le soin apporté à l'étui.

[SidSmith]

Voici le fameux groupe en 1948 :

PUB WESTERN ELECTRIC 109 1948.jpg (237.07 Kio) Vu 5459 fois

[Spe666]

204 g !!

[lenicky]

Merci pour la présentation de ce bel objet. Jean, ta balance de cuisine est tout simplement incroyable !!
