Philips AG-9015
- OLDMARANTZ
- Membre no life
- Messages : 2188
- Enregistré le : dim. 27 juin 2010 18:29
- Localisation : Région Lyonnaise
- Contact :
Philips AG-9015

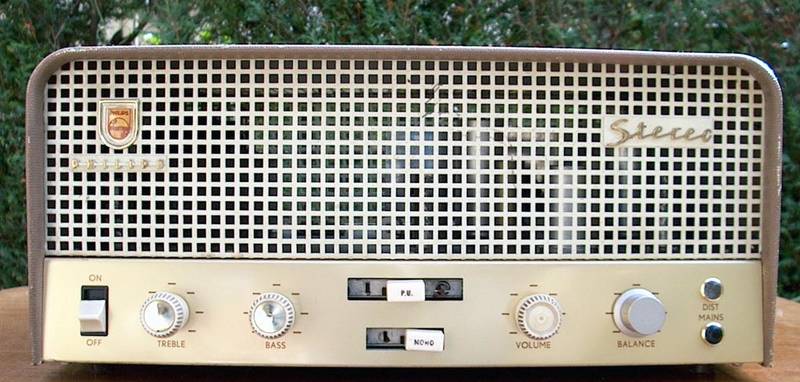

Puisqu'on est dans les push de ELxx en voici un en EL86 avec un look bien 50's mesuré à un peu plus de 10 W rms avec une dht de 1%, la seule modif sont les rca qui ont remplacées des connectiques (trop, très!) spécifiques... Le redressement est effectué par un tube GZ34. L'étage d'entrée est composé de deux EF86. La partie preampli est composée de deux ECC83, la partie driver étant construite également avec deux ECC83. Toutes ces lampes sont des Philips Miniwatt.
- Fichiers joints
-
- AG-F.jpg (60.09 Kio) Vu 8025 fois
-
- AG-B.jpg (65.47 Kio) Vu 8025 fois
-
- XXXXXXX.jpg (88.62 Kio) Vu 8025 fois
-
- AG-INSF.jpg (70.68 Kio) Vu 8025 fois
-
- AG-INSB.jpg (71.16 Kio) Vu 8025 fois
-
- AG-INS.jpg (105.09 Kio) Vu 8028 fois
Modifié en dernier par OLDMARANTZ le dim. 15 août 2010 20:13, modifié 2 fois.
- Etienne59
- Super membre
- Messages : 635
- Enregistré le : lun. 7 déc. 2009 21:54
- Localisation : En face d'Evian
Re: PHILIPS AG-9015
Tu est sûr que c'est des EL84? La documentation technique Philips indique des EL86. En plus l'étage de sortie est un push pull série, prévu pour des hauts-parleurs de 800 ohms. Le transformateur de sortie est prévu pour des hauts-parleurs normeaux.
-
- Membre V.I.P
- Messages : 6023
- Enregistré le : lun. 9 nov. 2009 20:21
Re: PHILIPS AG-9015
Waw, joli .... surement bien sympa à l' écoute ...
- Clavette
- Membre V.I.P
- Messages : 6300
- Enregistré le : jeu. 31 déc. 2009 02:53
- Localisation : Mr Clean Condo
Re: PHILIPS AG-9015
Je t'en avais trouvé un avant que tu ai le SA400...
T'avais dit que t'aimais pas...
T'avais dit que t'aimais pas...
Cedric
- OLDMARANTZ
- Membre no life
- Messages : 2188
- Enregistré le : dim. 27 juin 2010 18:29
- Localisation : Région Lyonnaise
- Contact :
Re: PHILIPS AG-9015
Effectivement coquille de ma part c'est bien des EL86 par contre ce modèle était bien prévu pour fonctionner aussi avec des hp 8 - 16 ohms (regarde l'arrière il y a les 2 types de branchements), le modèle AG-9014 que j'ai possédé était effectivement en sortie 800 ohms uniquement voici l'arrière du AG-9014 et le sm du AG-9015...Etienne59 a écrit :Tu est sûr que c'est des EL84? La documentation technique Philips indique des EL86. En plus l'étage de sortie est un push pull série, prévu pour des hauts-parleurs de 800 ohms. Le transformateur de sortie est prévu pour des hauts-parleurs normeaux.
- Fichiers joints
-
- PHILIPS AG9015 SM.pdf
- (1.11 Mio) Téléchargé 623 fois
-
- 9014-b.jpg (93.54 Kio) Vu 8010 fois
- Etienne59
- Super membre
- Messages : 635
- Enregistré le : lun. 7 déc. 2009 21:54
- Localisation : En face d'Evian
Re: PHILIPS AG-9015
Tu trouve la doc technique ici. L'inscription est gratuite.
http://radiotechniek.nl/login/index.php ... icedoc&s=1"
L'ampli est bien donné pour 10W par canal.
http://radiotechniek.nl/login/index.php ... icedoc&s=1"
L'ampli est bien donné pour 10W par canal.
- OLDMARANTZ
- Membre no life
- Messages : 2188
- Enregistré le : dim. 27 juin 2010 18:29
- Localisation : Région Lyonnaise
- Contact :
Re: PHILIPS AG-9015
Oui je l'avais mesuré à 9.23 V rms avec une dht à 1% soit 10.65 W sous 8 ohms, il est illusoire de vouloir tirer plus de 10-12 W de ce type de tube...
- Yves
- Membre no life
- Messages : 4409
- Enregistré le : jeu. 12 nov. 2009 20:23
- Localisation : En terre Wallonne, dans un bunker ! ! !
Re: PHILIPS AG-9015
Mais c'est pourtant vrai et une autre personne a comparé le mien a un chargeur de batteriesClavette a écrit :Je t'en avais trouvé un avant que tu ai le SA400...
T'avais dit que t'aimais pas...
- Yves
- Membre no life
- Messages : 4409
- Enregistré le : jeu. 12 nov. 2009 20:23
- Localisation : En terre Wallonne, dans un bunker ! ! !
Re: PHILIPS AG-9015
:helloman: JFOLDMARANTZ a écrit :Puisqu'on est dans les push de ELxx en voici un en EL86 avec un look bien 50's mesuré à un peu plus de 10 W rms avec une dht de 1%, la seule modif sont les rca qui ont remplacées des connectiques (trop, très!) spécifiques... Le redressement est effectué par un tube GZ34. L'étage d'entrée est composé de deux EF86. La partie preampli est composée de deux ECC83, la partie driver étant construite également avec deux ECC83. Toutes ces lampes sont des Philips Miniwatt.
Et bien il est en parfait état, tu as travaillé dessus ou il est arrivé comme ça?
Je possède le même (que j'ai repeint, tant il était abimé) ! ! !
viewtopic.php?f=82&t=2523&start=0"
- OLDMARANTZ
- Membre no life
- Messages : 2188
- Enregistré le : dim. 27 juin 2010 18:29
- Localisation : Région Lyonnaise
- Contact :
Re: PHILIPS AG-9015
Non celui là était dans un état étonnant, comme neuf! par contre le 9014 lui avait bien vécu, il manquait un bouton et des touches...
- Fichiers joints
-
- 9014-f.jpg (82.32 Kio) Vu 7986 fois
-
