Salut à tous !
J'ouvre un sujet sur 3 appareils de la marque McIntosh, ou Westrex, pour vous présenter leur restauration pas à pas.
Il s'agit de deux McIntosh A123 (les miens sont des 26b), et d'un McIntosh A116.
Pourquoi deux modèles sur un seul sujet ? Parce-que j'ai l'intention de les restaurer ensemble.
Jean-François (6336a) m'apportera son concours pour l'opération. Et j'ai été chercher chez Jean-Luc ce matin un Peak Atlas

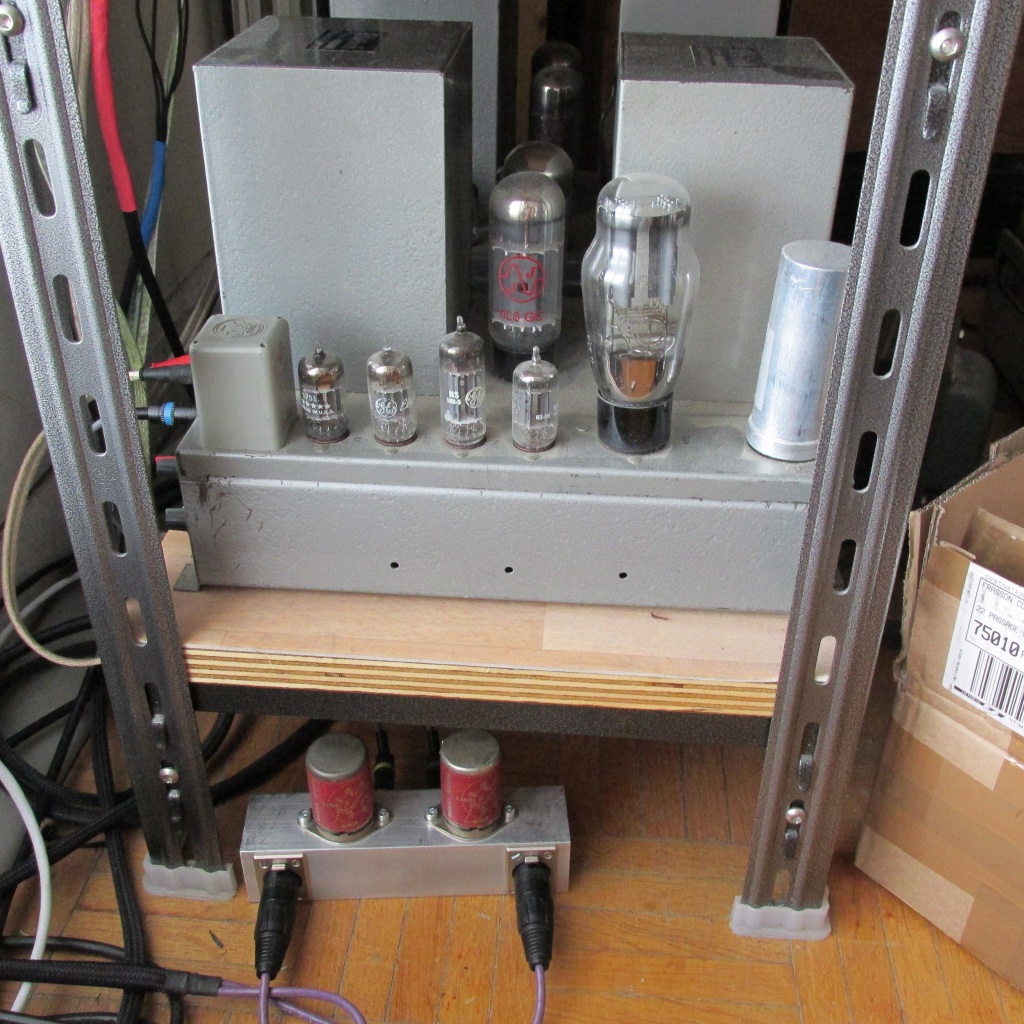

.Voici une photo d'ensemble ;
De gauche à droite, préampli Westrex (dont l'authenticité reste à caution), un McIntosh A116, et deux McIntosh A123.
McIntosh et le A116
Voici les quelques informations que j'ai pu trouver ;
http://www.hifilit.com/McIntosh/mac.htm
http://www.roger-russell.com/mcintosh1.htm
http://www.mcintoshaudio.com/history.htm
McIntosh a commencé à vendre des amplificateurs en 1949, le premier était le 50W1 (et le 15W-1 ?)..
Le A116 a été produit de 1953 à 1954. Il est équipé de 6GB6 (à tétine), d'un transformateur d'alimentation M152A et d'un transformateur de sortie M150A.
J'ai trouvé une photo sur le net sur laquelle se trouve un A116-A (châssis industriel, comme le A116 en ma possession). Je ne sais pas si le schéma est identique.
Il est à ne pas confondre avec le A116-B (autrement dénommé MC30, tout du moins dans sa V1 ?), qui a été produit à partir de 1954.
Ce dernier est équipé d'un transformateur d'alimentation M152B, d'un transformateur de sortie M150B et de tubes 1614. Le châssis est d'esthétique "domestique".
Le schéma ne semble différer que légèrement du Westrex 26b (McIntosh A123).
À vérifier, je ne crois pas que l'appellation A116B ait été conservée longtemps, au profit de Mc30 seul, alors équipé de 6L6 et de transformateurs "v2". Peut-être jusqu'à la sortie du Mc60 en 1955 ?
Le A116 se croise souvent avec un transformateur d'alimentation non capoté.
McIntosh et le A123, ou son business avec Western Electric
Il n'est rien indiqué sur les A123, et semble être inconnu au bataillon.
Mais, indice, il est autrement dénommé Westrex 26b, 26c ou 26d (peut-être existe-t-il un 26a ?).
Westrex était une "branche" de Western Electric, concernant alors l'audio "professionnel". Par là même il a créé les pavillons bien connus. (je vulgarise beaucoup, n'hésitez pas à me corriger si je dis des bêtises.
De façon hypothétique, j'imagine donc que McIntosh a fourni Westrex en amplificateurs audio, et notamment pour alimenter certaines Voix du Théâtre, et notamment de ce style
. (je rappelle qu'un lien certain existe entre Western Electric et Altec, le dernier étant une filiale créée (ERPI de son premier nom) par le premier en 1928 pour s'occuper de l'activité liée au cinéma (plus d'infos ici).Bref, c'est assez vague, et c'est à confirmer, mais cela donne déjà une idée. En revanche, je n'ai toujours aucune indication sur les dates de fabrication.
À ce que je sache, que les McIntosh A123 soient Westrex 26b, Westrex 26c ou Westrex 26d la base est la même, seules des petites variations de schéma les différencie.
La différence entre un 26b et 26c est l'ajout sur ce dernier d'un transformateur d'entrée M179.
Les 26b et 26c sont de façon certaine équipés d'un transformateur d'alimentation M152A, d'un transformateur de sortie M150A et de tubes de puissances 1614.
Comme indiqué précédemment ils se rapprochent du A116-B (tubes identiques) ; de façon certaine, les différences tiennent au moins au châssis (industriel pour le A123, "domestique" pour le A116-B), et aux transformateurs (M152A et M150A pour le A123, et M152B et M150B pour le A116-B).
Le Mc30 a quant à lui vu évoluer (au moins) ses tubes de puissance, de 1614 à 6L6, et la numérotation des transfos (j'ai pu voir jusqu'à D sur certains schémas).
Je mettrai au fur et à mesures des infos que je pêche ce post à jour.
Schémas
J'ai réuni tous les schémas que j'ai pu trouver sur ces appareils dans un fichier ZIP de 7,24 méga-octets. Le mot de passe est "Miracle" (si si). Plus précisément il s'agit de ;
-> Le manuel et le schéma du McIntosh MC30 / A116-B.
-> Le schéma du McIntosh A123, version Westrex 26b et 26c.
-> Le schéma d'un McIntosh équipé de 1614, mais dont la référence n'est pas indiquée (A123 ? A116-B ?)
-> Le schéma d'un McIntosh A116.
Sur le second fichier se trouvent tous les schémas que j'ai pu trouver sur le A116. Il en existe au moins 4 différents. Je ne sais si cela est lié à l'appellation A116 ou A116-A, ou encore que le transformateur soit capoté ou non. Le schéma du mien est intitulé "A116 Schéma 2". Le mot de passe est également "Miracle".
